Uchwyty i części zamienne do żłobienia łukowego

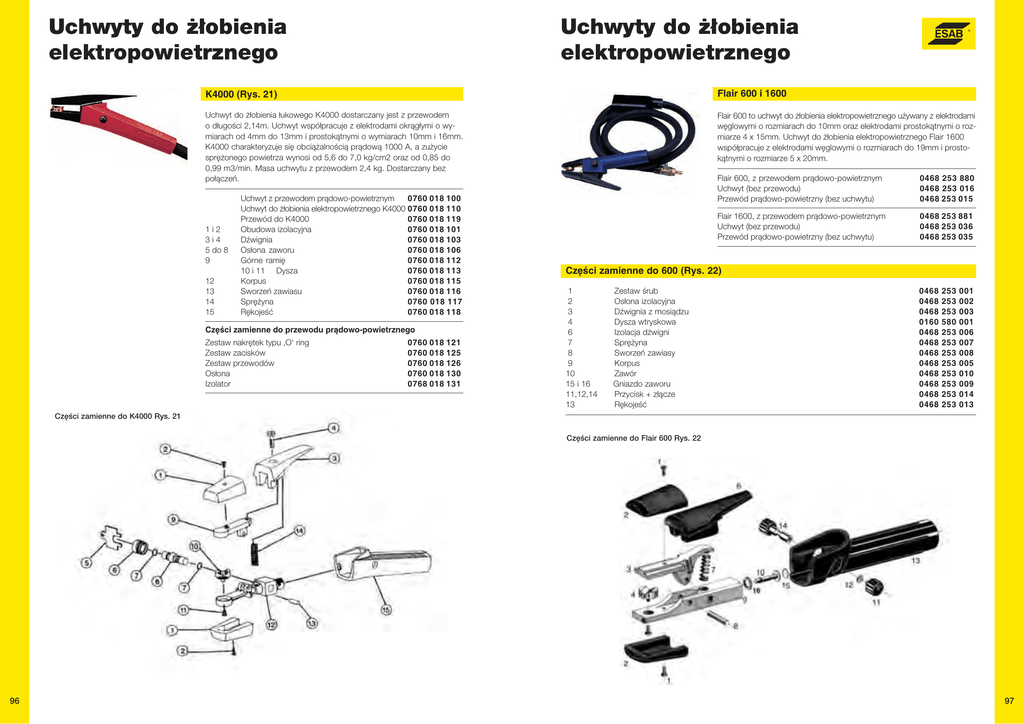

Uchwyty do żłobienia elektropowietrznego Uchwyty do żłobienia elektropowietrznego K4000 (Rys. 21) Flair 600 i 1600 Uchwyt do żłobienia łukowego K4000 dostarczany jest z przewodem o długości 2,14m. Uchwyt współpracuje z elektrodami okrągłymi o wymiarach od 4mm do 13mm i prostokątnymi o wymiarach 10mm i 16mm. K4000 charakteryzuje się obciążalnością prądową 1000 A, a zużycie sprężonego powietrza wynosi od 5,6 do 7,0 kg/cm2 oraz od 0,85 do 0,99 m3/min. Masa uchwytu z przewodem 2,4 kg. Dostarczany bez połączeń. Flair 600 to uchwyt do żłobienia elektropowietrznego używany z elektrodami węglowymi o rozmiarach do 10mm oraz elektrodami prostokątnymi o rozmiarze 4 x 15mm. Uchwyt do żłobienia elektropowietrznego Flair 1600 współpracuje z elektrodami węglowymi o rozmiarach do 19mm i prostokątnymi o rozmiarze 5 x 20mm. 1i2 3i4 5 do 8 9 12 13 14 15 Uchwyt z przewodem prądowo-powietrznym 0760 018 100 Uchwyt do żłobienia elektropowietrznego K4000 0760 018 110 Przewód do K4000 0760 018 119 Obudowa izolacyjna 0760 018 101 Dźwignia 0760 018 103 Osłona zaworu 0760 018 106 Górne ramię 0760 018 112 10 i 11 Dysza 0760 018 113 Korpus 0760 018 115 Sworzeń zawiasu 0760 018 116 Sprężyna 0760 018 117 Rękojeść 0760 018 118 Części zamienne do przewodu prądowo-powietrznego Zestaw nakrętek typu ‚O‘ ring Zestaw zacisków Zestaw przewodów Osłona Izolator 0760 018 121 0760 018 125 0760 018 126 0760 018 130 0768 018 131 Flair 600, z przewodem prądowo-powietrznym Uchwyt (bez przewodu) Przewód prądowo-powietrzny (bez uchwytu) 0468 253 880 0468 253 016 0468 253 015 Flair 1600, z przewodem prądowo-powietrznym Uchwyt (bez przewodu) Przewód prądowo-powietrzny (bez uchwytu) 0468 253 881 0468 253 036 0468 253 035 Części zamienne do 600 (Rys. 22) 1 2 3 4 6 7 8 9 10 15 i 16 11,12,14 13 Zestaw śrub Osłona izolacyjna Dźwignia z mosiądzu Dysza wtryskowa Izolacja dźwigni Sprężyna Sworzeń zawiasy Korpus Zawór Gniazdo zaworu Przycisk + złącze Rękojeść 0468 0468 0468 0160 0468 0468 0468 0468 0468 0468 0468 0468 253 253 253 580 253 253 253 253 253 253 253 253 001 002 003 001 006 007 008 005 010 009 014 013 Części zamienne do K4000 Rys. 21 Części zamienne do Flair 600 Rys. 22 96 97 Uchwyty do żłobienia elektropowietrznego Uchwyty do żłobienia elektropowietrznego K4000 (Rys. 21) Flair 600 i 1600 Uchwyt do żłobienia łukowego K4000 dostarczany jest z przewodem o długości 2,14m. Uchwyt współpracuje z elektrodami okrągłymi o wymiarach od 4mm do 13mm i prostokątnymi o wymiarach 10mm i 16mm. K4000 charakteryzuje się obciążalnością prądową 1000 A, a zużycie sprężonego powietrza wynosi od 5,6 do 7,0 kg/cm2 oraz od 0,85 do 0,99 m3/min. Masa uchwytu z przewodem 2,4 kg. Dostarczany bez połączeń. Flair 600 to uchwyt do żłobienia elektropowietrznego używany z elektrodami węglowymi o rozmiarach do 10mm oraz elektrodami prostokątnymi o rozmiarze 4 x 15mm. Uchwyt do żłobienia elektropowietrznego Flair 1600 współpracuje z elektrodami węglowymi o rozmiarach do 19mm i prostokątnymi o rozmiarze 5 x 20mm. 1i2 3i4 5 do 8 9 12 13 14 15 Uchwyt z przewodem prądowo-powietrznym 0760 018 100 Uchwyt do żłobienia elektropowietrznego K4000 0760 018 110 Przewód do K4000 0760 018 119 Obudowa izolacyjna 0760 018 101 Dźwignia 0760 018 103 Osłona zaworu 0760 018 106 Górne ramię 0760 018 112 10 i 11 Dysza 0760 018 113 Korpus 0760 018 115 Sworzeń zawiasu 0760 018 116 Sprężyna 0760 018 117 Rękojeść 0760 018 118 Części zamienne do przewodu prądowo-powietrznego Zestaw nakrętek typu ‚O‘ ring Zestaw zacisków Zestaw przewodów Osłona Izolator 0760 018 121 0760 018 125 0760 018 126 0760 018 130 0768 018 131 Flair 600, z przewodem prądowo-powietrznym Uchwyt (bez przewodu) Przewód prądowo-powietrzny (bez uchwytu) 0468 253 880 0468 253 016 0468 253 015 Flair 1600, z przewodem prądowo-powietrznym Uchwyt (bez przewodu) Przewód prądowo-powietrzny (bez uchwytu) 0468 253 881 0468 253 036 0468 253 035 Części zamienne do 600 (Rys. 22) 1 2 3 4 6 7 8 9 10 15 i 16 11,12,14 13 Zestaw śrub Osłona izolacyjna Dźwignia z mosiądzu Dysza wtryskowa Izolacja dźwigni Sprężyna Sworzeń zawiasy Korpus Zawór Gniazdo zaworu Przycisk + złącze Rękojeść 0468 0468 0468 0160 0468 0468 0468 0468 0468 0468 0468 0468 253 253 253 580 253 253 253 253 253 253 253 253 001 002 003 001 006 007 008 005 010 009 014 013 Części zamienne do K4000 Rys. 21 Części zamienne do Flair 600 Rys. 22 96 97 Uchwyty do żłobienia elektropowietrznego Elektrody węglowe Części zamienne do Flair 1600 (Rys. 23) 1 2 3 4 6 7 8 9 10 15 i 18 11,12,14 13,16,17 Zestaw śrub Osłona izolacyjna Dźwignia z mosiądzu Dysza wtryskowa Izolacja dźwigni Sprężyna Sworzeń zawiasu Korpus Zawór Gniazdo zaworu Przycisk + złącze Rękojeść Części zamienne do Flair 1600 98 Rys. 23 OK Carbon™ 0468 0468 0468 0468 0468 0468 0468 0468 0468 0468 0468 0468 253 253 253 253 253 253 253 253 253 253 253 253 001 002 023 024 006 027 008 025 010 009 014 033 Żłobienie elektropowietrzne przy zastosowaniu elektrod węglowych i sprężonego powietrza to najszybsza i najtańsza metoda cięcia i żłobienia materiału w przypadku napraw i prac podobnych. Elektroda węglowa służy do topienia metalu, wydmuchując jednocześnie stopiony materiał silnym strumieniem powietrza. Sprężone powietrze służy również do chłodzenia elektrody węglowej. Elektrody węglowe można używać do żłobienia elektropowietrznego niestopowej lub niskostopowej stali, stali nierdzewnej, żeliwa i innych metali. Pełny zestaw do żłobienia elektropowietrznego składa się z uchwytu do żłobienia, np. Flair 600 lub Flair 1600, alternatywnie K4000, oraz specjalnego przewodu prądowo-powietrznego. OK Carbon to wyspecjalizowana i szeroka oferta elektrod węglowych ESAB do żłobienia elektropowietrznego umożliwiająca użytkownikom wykonywanie prac w wielu zastosowaniach, m.in. w odlewniach, przemyśle stalowym, stoczniowym, konstrukcjach stalowych i warsztatach. Elektrody węglowe OK Carbon zapewniają maksymalną wydajność usuwania metalu w przeliczeniu na jednostkę długości lub czasu. DC z zaostrzonym końcem, 4 x 305mm PK 100 DC z zaostrzonym końcem, 5 x 305mm PK 100 DC z zaostrzonym końcem, 6,35 x 305mm PK 200 DC z zaostrzonym końcem, 8 x 305mm PK 200 DC z zaostrzonym końcem, 10 x 305mm PK 100 0700 007 002 0700 007 003 0700 007 004 0700 007 006 0700 007 007 DC z zaostrzonym końcem, 6,35 x 5,10mm PK 200 DC z zaostrzonym końcem, 8 x 510mm PK 150 DC z zaostrzonym końcem, 10 x 510mm PK 5 DC z zaostrzonym końcem, 13 x 455mm PK 50 0700 007 104 0700 007 106 0700 007 107 0700 007 108 DC z możliwością przedłużenia, 10 x 430mm DC z możliwością przedłużenia, 13 x 430mm DC z możliwością przedłużenia, 16 x 430mm DC z możliwością przedłużenia, 19 x 430mm PK 100 PK 50 PK 50 PK 25 0700 007 410 0700 007 411 0700 007 412 0700 007 413 DC z możliwością przedłużenia, 4 x 355mm PK 100 DC z możliwością przedłużenia, 5 x 355mm PK 50 DC z możliwością przedłużenia, 6.35 x 355mm PK 50 DC z możliwością przedłużenia, 8 x 355mm PK 50 DC z możliwością przedłużenia, 9,5 x 355mm PK 50 0700 007 414 0700 007 415 0700 007 416 0700 007 417 0700 007 418 DC płaska, 4 x 15 x 305mm PK 125 DC płaska, 5 x 15 x 305mm PK 125 DC płaska, 5 X 20 X 305mm PK 100 0114 800 112 0700 007 502 0700 007 503 99
