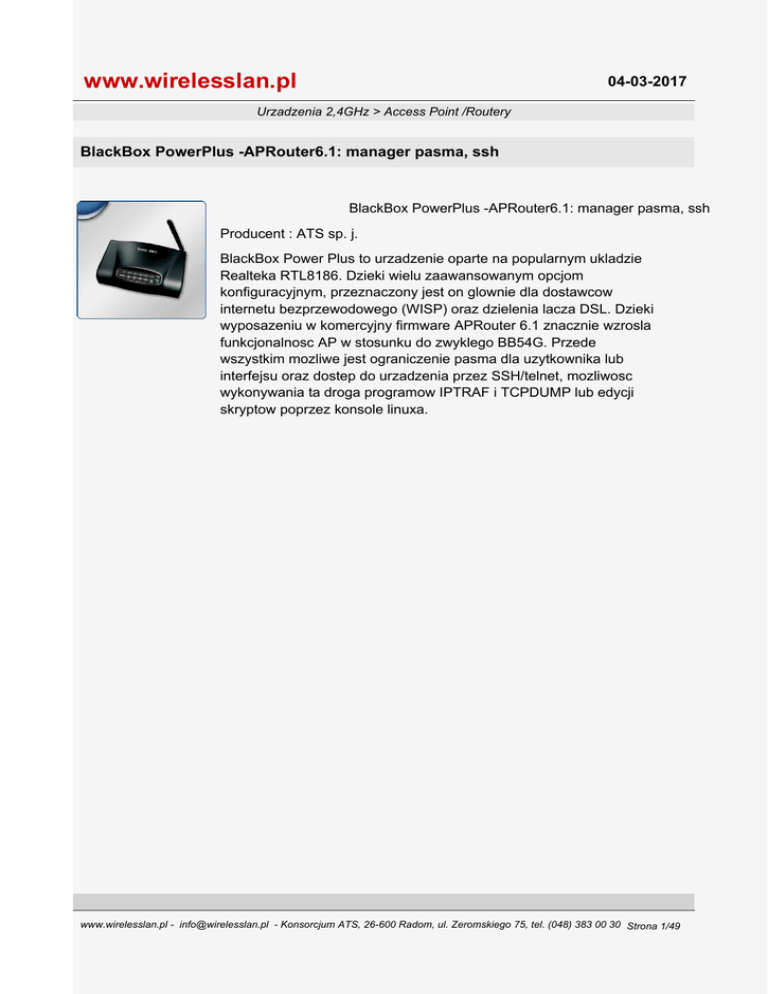

Urzadzenia 2,4GHz > Access Point /Routery
BlackBox PowerPlus -APRouter6.1: manager pasma, ssh
BlackBox PowerPlus -APRouter6.1: manager pasma, ssh
Producent : ATS sp. j.
BlackBox Power Plus to urzadzenie oparte na popularnym ukladzie
Realteka RTL8186. Dzieki wielu zaawansowanym opcjom
konfiguracyjnym, przeznaczony jest on glownie dla dostawcow
internetu bezprzewodowego (WISP) oraz dzielenia lacza DSL. Dzieki
wyposazeniu w komercyjny firmware APRouter 6.1 znacznie wzrosla
funkcjonalnosc AP w stosunku do zwyklego BB54G. Przede
wszystkim mozliwe jest ograniczenie pasma dla uzytkownika lub
interfejsu oraz dostep do urzadzenia przez SSH/telnet, mozliwosc
wykonywania ta droga programow IPTRAF i TCPDUMP lub edycji
skryptow poprzez konsole linuxa.
www.wirelesslan.pl - [email protected] - Konsorcjum ATS, 26-600 Radom, ul. Zeromskiego 75, tel. (048) 383 00 30 Strona 1/49
www.wirelesslan.pl
04-03-2017
Podstawowe zastosowania urzadzenia:
Gateway - porty LAN oraz WLAN wspoldziela adres IP i dostep do
interetu podlaczonego przez wejscie WAN. Funkcja NAT wlaczona.
www.wirelesslan.pl
04-03-2017
Port WAN akceptuje IP statyczny, PPPoE, DHCP i PPTP klient.
Brigde - wszystkie porty etheret oraz interfejs radiowy sa polaczone.
Funkcja NAT jest wylaczona, funkcje zwiazane z WAN nie dzialaja.
Wireless ISP - wszytkie porty ethernet (WAN i LAN) sa polaczone i
wpoldziela radiowy dostep do internetu. Funkcja NAT jest wlaczona.
Interfejs radiowy musi byc ustawiony w tryb klienta i podlaczony do
AP providera. Polaczenie moze byc ustlone w zakladce WAN jako IP
statyczny, PPPoE, DHCP i PPTP klient.
www.wirelesslan.pl
04-03-2017
Router (Ethernet WAN) - tryb podobny do gateway'a, ale zamiast
NAT-a mamy mozliwosc ustawienia routingu
Router (Wireless WAN) - tryb podobny do Wreless ISP ale zamiast
NAT-a mamy mozliowsc ustawienia routingu.
www.wirelesslan.pl
04-03-2017
Opis ustawiania i dzialania urzadzenia w poszczegolnych trybach
przedstawiony jest w instrukcji oraz (ang.) opis APRouter
Porownanie prametrow wiekszosci AP.
www.wirelesslan.pl
04-03-2017
Podstawowe funkcje urzadzenia:
www.wirelesslan.pl
04-03-2017
LAN/WAN - DHCP klient/serwer, PPPoE, PPtP
Wireless - tryb: AP, klient, WDS(bridge), AP+WDS; regulowana do
100mW moc wy, Site Survey, wylaczanie ruchu miedzy klientami
radiowymi, pomiar sygnalu radiowego,
Bezpieczenstwo - szyfrowanie: WEP, WPA(TKIP),
www.wirelesslan.pl
04-03-2017
WPA2(AES),WPA2 Mixed; autentyfikacja: autoryzacja MAC, 802.1x
Radius lub Pre-Shared Key.
Firewall - filtracja portow, adresow IP, MACadresow, forwardowanie
portow i strefa zdemilityryzowana
Manager Pasma i QoS - kontorla pasma przez www wg
interfesju/MAC/IP
www.wirelesslan.pl
04-03-2017
Watchdog softwarowy (ping do adresu)
Inne - DDNS, NTP client, zbieranie logow,wydawanie komend
systemowych oraz edycji skryptu etc/init.sh przez strone www.
www.wirelesslan.pl
04-03-2017
Program RTLAPConf do wygodnego wykrywania urzadzen w sieci.
Zastosowania:
www.wirelesslan.pl
04-03-2017
1. Klient bezprzewodowego dostepu do internetu:
www.wirelesslan.pl
04-03-2017
Oprogramowanie APRouter ma przede wszytkim sluzyc jako
rozbudowany klient
stacji bazowej z podzialem pasma dla uzytkownikow, z wieloma
funkcjami administracyjnymi pozwalajacymi jednym urzadzeniem
zrealizowac radiowy dostep do internetu w malej sieci lokalnej np.
bloku.
Dla administratorow uzywajacy linuxa duzym udogodnieniem bedzie
dostep do konsoli po SSH, oraz wykonywane ta droga programy
administracyjne: Iptraf i Tcpdump.
www.wirelesslan.pl
04-03-2017
Zalety takiego rozwiazania:
www.wirelesslan.pl
04-03-2017
dzieki ograniczeniu transferu zaraz przy uzytkowniku, mozemy
zrezygnowac z wycinania ruchu miedzy uzytkownikami na AP,
zyskujemy wtedy siec lokalna z regulowanym transferem.
www.wirelesslan.pl
04-03-2017
powyzsze rozwiazanie z routerem zapobiega rozchodzeniu sie
niepotrzbnego broadcastu w sieci radiowej, a przede wszystkim
wirusy i robaki wysylajace ogromna ilosc pakietow nie przekrocza
ruchu naleznego klientowi, co zapobiega calkowitemu zatkaniu AP
www.wirelesslan.pl
04-03-2017
progamy i skrypty wykonywane przez administratora zdalnie przez
ssh daja mu calkowita kontrole nad siecia tak jakby uzywal duzych
systemow linuxowych.
www.wirelesslan.pl
04-03-2017
2. Gateway - wspoldzielenie lacza internetowego:
Takze w tym przypadku oprogramowanie APRouter oferuje wiele
udogodnien:
www.wirelesslan.pl
04-03-2017
sprawiedliwy podzial pasma miedzy uzytkownikow bardzo malym
kosztem
www.wirelesslan.pl
04-03-2017
mozliwosc zarezerwowania pasma dla waznych uslug np. VoIP-a, w
ten sposob ze najpierw jest utlizowane pasmo zarezerwowane dla np.
adresu bramki VoIP, a dopiero pozniej to co zostanie moze byc
wykorzystane przez inne hosty
www.wirelesslan.pl
04-03-2017
rozbudowane funkcje bezpiecznstwa i filtracji dla ochrony sieci
www.wirelesslan.pl
04-03-2017
wygodny dostep do konsoli z zewnatrz po ssh, wazne przy zlecaniu
zdalnego nadzoru naszej sieci przez administratora.
Przykladowe strony BlackBox Power Plus:
www.wirelesslan.pl
04-03-2017
zaawansowana konfiguracja wireless
www.wirelesslan.pl
04-03-2017
konfiguracja managera pasma
watchdog
edycja skrytptow przez www
www.wirelesslan.pl
04-03-2017
Wbudowane funkcje:
www.wirelesslan.pl
04-03-2017
--> kreator konfiguracji
--> 5 trybow pracy:
Gateway, Bridge,WISP Client, Router(Ethernet WAN) and Router
(Wireless WAN).
www.wirelesslan.pl
04-03-2017
--> nowa metoda konfiguracji: Save and Apply
--> Klonowanie MAC-adresu WAN
www.wirelesslan.pl
04-03-2017
--> ACK Timeout control
--> klient telnet
--> serwer/klient SSH
www.wirelesslan.pl
04-03-2017
--> watchdog softwarowy (ping do adresu)
--> mozliwosc edycji przez www skryptu etc/init.sh
--> mozliwosc edycji przez www skryptu edit /etc/ethers dla konfig.
ethernetu
www.wirelesslan.pl
04-03-2017
--> wydawanie komend systemowych przez strone www
--> wsparcie dla MESH (OLSR): http://www.olsr.org
www.wirelesslan.pl
04-03-2017
--> kontrola pasma przez www wg interfesju/MAC/IP
--> QoS poprzez rezerwacje pasma dla urzadzen o okresonym
adresie IP
--> wybor regionu radiowego 11 lub 14 kanalow
www.wirelesslan.pl
04-03-2017
--> kontrola mocy wyjsciowej do 100mW
--> program Iptraf
--> program Tcpdump
www.wirelesslan.pl
04-03-2017
--> demon crona
--> mozlowosc zablokowania wyjscia przez AP MAC-ow lub IP nie
wpisanych do kontroli pasma
www.wirelesslan.pl
04-03-2017
--> ukrywanie SSID
--> AP, Client, WDS+AP, WDS i Ad Hoc
--> klient protokolu PPPoE
www.wirelesslan.pl
04-03-2017
--> blokowanie ruchu miedzy klientami radiowymi
--> przekazywanie PPPoE
www.wirelesslan.pl
04-03-2017
--> przekazywanie DHCP
--> 802.1x, WPA, Radius
--> Filtrowanie po IP, MAC
www.wirelesslan.pl
04-03-2017
--> DMZ Host
--> Logi systemowe
--> PPTP Protocol
www.wirelesslan.pl
04-03-2017
--> DDNS Protocol
--> IAPP Protocol
www.wirelesslan.pl
04-03-2017
--> Hide SSID
--> pomiar sygnalu radiowego
--> AP, Client, WDS+AP, WDS and Ad Hoc modes
www.wirelesslan.pl
04-03-2017
--> Site Survey
--> DHCP serwer
--> DHCP klient
www.wirelesslan.pl
04-03-2017
--> do 5 aliasow na port WAN i LAN
--> uPNP
www.wirelesslan.pl
04-03-2017
--> Spanning Tree Protocol
--> wlaczanie/wylaczanie zarzadzania od strony WAN
www.wirelesslan.pl
04-03-2017
Dane techniczne:
www.wirelesslan.pl
04-03-2017
Standard - 802.11 b/g
Zakres czestotliwosci - 2400 - 2483,5 MHz
Szybkosc radiowo -54g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps
www.wirelesslan.pl
04-03-2017
11b: 11, 5.5, 2, 1 Mbps
Modulacja - 54g: OFDM (64/16QAM, QPSK, BPSK)
11b: DSSS (CCK, DQPSK, DBPSK)
www.wirelesslan.pl
04-03-2017
Antena - dolaczana 2dB
Konektor antenowy - RPSMA
www.wirelesslan.pl
04-03-2017
Moc wyjsciowa: 12-100mW
Czulosc - 54g: -68dBm pre 5% PER, 11b: -80dBm pre 8% PER
Porty ethernet - 5x10/100BaseT Ethernet RJ45
www.wirelesslan.pl
04-03-2017
(4xLAN +1xWAN lub 5xLAN)
Standardy bezpieczenstwa - 64/128bit WEP, WPA, WPA2, PSK,
802.1x/Radius
www.wirelesslan.pl
04-03-2017
Zasilanie - 7,5V
Wymiary 138 x 95 x 36 mm
Zakres temp. pracy 0-50°C
www.wirelesslan.pl
04-03-2017
Wilotosc - max 90%, niekondesujaca.
Gwarancja: 12
