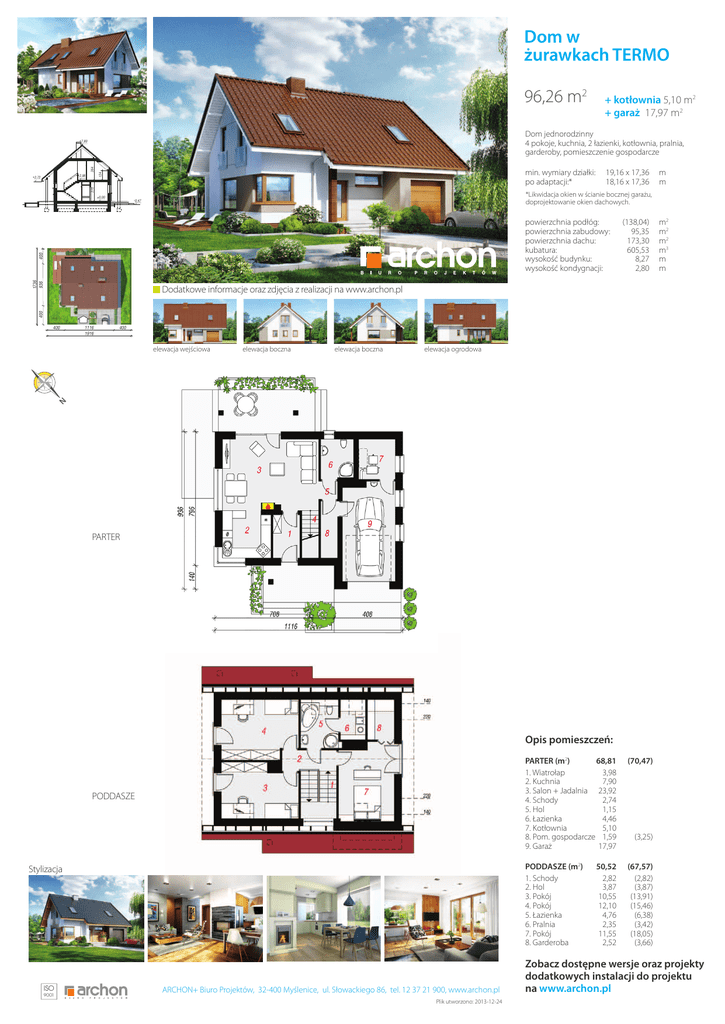

Dom w żurawkach TERMO 96,26 m2

Dom w
żurawkach TERMO
96,26 m2
Dom jednorodzinny
4 pokoje, kuchnia, 2 łazienki, kotłownia, pralnia,
garderoby, pomieszczenie gospodarcze
264
+7,80
min. wymiary działki: 19,16 x 17,36 m
po adaptacji:*
18,16 x 17,36 m
124
+2,96
270
+2,72
+ kotłownia5,10 m2
+ garaż 17,97 m2
±0,00
*Likwidacja okien w ścianie bocznej garażu,
doprojektowanie okien dachowych.
-0,47
1736
936
400
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
400
1116
1916
400
elewacja wejściowa
elewacja boczna
elewacja boczna
m2
m2
m2
m3
m
m
Technologia i konstrukcja
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
400
(138,04)
95,35
173,30
605,53
8,27
2,80
elewacja ogrodowa
ściany zewn.: bloczek z betonu komórkowego
YTONG 24 cm + styropian Termo Organika 20 cm
+ tynk; strop: płyta żelbetowa; schody: żelbetowe,
dwubiegowe; dach: dwuspadowy, nachylenie
40 st., więźba drewniana, dachówka ceramiczna;
kocioł: na paliwo stałe + alternatywnie gazowy;
brama garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
N
Koszty budowy (netto)
dla projektu
Stan surowy otwarty:
Roboty wykończeniowe:
Instalacje wewnętrzne*:
Koszty ogółem:
Systemem gospodarczym:
120 800
119 400
33 600
273 800
225 240
zł
zł
zł
zł
zł
Koszty budowy netto opracowane na IV kw. 2013
(przyjęto minimalne stawki robocizny)
* koszty instalacji doliczamy w wysokości 14% do
wartości robót budowlanych i 12% w przypadku
domów z podpiwniczeniem
PARTER
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
Opis pomieszczeń:
68,81 (70,47)
PARTER (m2)
1. Wiatrołap 3,98
2. Kuchnia 7,90
3. Salon + Jadalnia 23,92
4. Schody 2,74
5. Hol 1,15
6. Łazienka 4,46
7. Kotłownia 5,10
8. Pom. gospodarcze 1,59 (3,25)
9. Garaż 17,97
PODDASZE
PODDASZE (m2)
1. Schody 2. Hol 3. Pokój 4. Pokój 5. Łazienka 6. Pralnia 7. Pokój 8. Garderoba Stylizacja
ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12 37 21 900, www.archon.pl
Plik utworzono: 2013-12-24
50,52 (67,57)
2,82 (2,82)
3,87 (3,87)
10,55 (13,91)
12,10 (15,46)
4,76 (6,38)
2,35 (3,42)
11,55 (18,05)
2,52 (3,66)
Zobacz dostępne wersje oraz projekty
dodatkowych instalacji do projektu
na www.archon.pl
