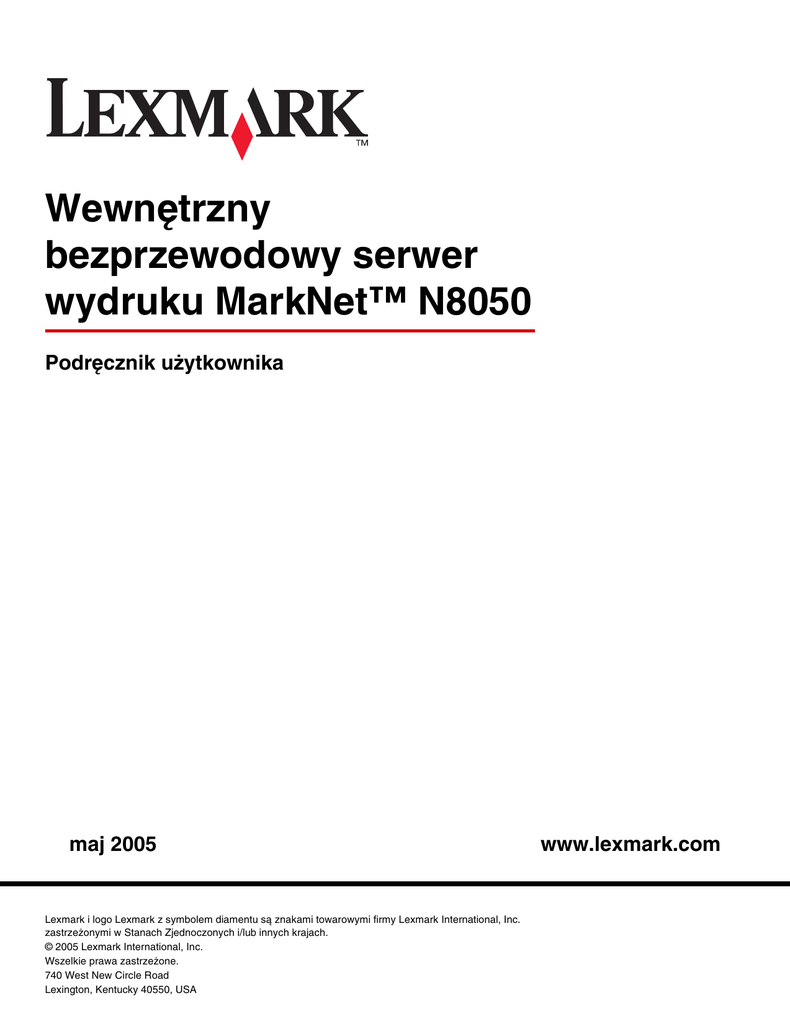

Wewnętrzny
bezprzewodowy serwer
wydruku MarkNet™ N8050
Podręcznik użytkownika
maj 2005
Lexmark i logo Lexmark z symbolem diamentu są znakami towarowymi firmy Lexmark International, Inc.
zastrzeżonymi w Stanach Zjednoczonych i/lub innych krajach.
© 2005 Lexmark International, Inc.
Wszelkie prawa zastrzeżone.
740 West New Circle Road
Lexington, Kentucky 40550, USA
www.lexmark.com
Wydanie: maj 2005
Niniejsze oświadczenie nie ma zastosowania w krajach, w których tego rodzaju uregulowania są niezgodne z obowiązującym
prawem: FIRMA LEXMARK INTERNATIONAL, INC. DOSTARCZA TĘ PUBLIKACJĘ „AS IS — W PRZEDSTAWIONEJ POSTACI”, BEZ
ŻADNYCH GWARANCJI WYRAźNYCH LUB DOMNIEMANYCH, WŁĄCZAJĄC W TO RÓWNIEŻ DOMNIEMANE GWARANCJE
PRZYDATNOŚCI HANDLOWEJ LUB PRZYDATNOŚCI DO OKREŚLONEGO CELU. Ustawodawstwo niektórych krajów nie zezwala na
zrzeczenie się gwarancji wyraźnej lub dorozumianej w pewnych przypadkach. W takich przypadkach niniejsza klauzula nie ma
zastosowania.
Niniejsza publikacja może zawierać nieścisłości techniczne lub błędy drukarskie. Przedstawione informacje podlegają okresowym
zmianom. Zmiany te będą uwzględniane w kolejnych wydaniach. Zmiany lub udoskonalenia opisanych produktów lub programów mogą
zostać wprowadzone w dowolnym czasie.
Uwagi dotyczące tej publikacji można kierować pod adres Lexmark International, Inc., Department F95/032-2, 740 West New Circle
Road, Lexington, Kentucky 40550, USA. W Wielkiej Brytanii i Irlandii uwagi należy kierować pod adres Lexmark International Ltd.,
Marketing and Services Department, Westhorpe House, Westhorpe, Marlow Bucks SL7 3RQ. Firma Lexmark może wykorzystywać lub
rozpowszechniać wszystkie informacje dostarczone przez użytkowników w dowolny sposób uznany przez nią za właściwy, nie
zaciągając żadnych zobowiązań wobec użytkowników. Dodatkowe egzemplarze publikacji związanych z tym produktem można nabyć,
dzwoniąc pod numer telefonu 1-800-553-9727 (USA). W Wielkiej Brytanii i Irlandii należy zatelefonować pod numer 0628-481500.
W innych krajach należy skontaktować się z punktem sprzedaży.
Odniesienia w niniejszej publikacji do produktów, programów lub usług nie oznaczają, że producent zamierza je udostępniać we
wszystkich krajach, w których prowadzi działalność. Jakiekolwiek odniesienie do produktu, programu lub usługi nie stanowi stwierdzenia
ani sugestii, że można korzystać wyłącznie z danego produktu, programu lub usługi. Zamiennie można używać dowolnego
funkcjonalnego odpowiednika produktu, programu lub usługi, o ile nie narusza to żadnych praw własności intelektualnej. Ocena
i sprawdzanie współdziałania z innymi produktami, programami lub usługami, poza wyraźnie wymienionymi przez producenta, odbywa
się na odpowiedzialność użytkownika.
Lexmark, Lexmark z symbolem diamentu i MarkNet są znakami towarowymi firmy Lexmark International, Inc., zastrzeżonymi w USA
i/lub innych krajach.
Wi-Fi® jest zarejestrowanym znakiem certyfikacyjnym Wi-Fi Alliance.
Wi-Fi Protected Access™ jest znakiem certyfikacyjnym Wi-Fi Alliance.
Pozostałe znaki towarowe są własnością odpowiednich firm.
© 2005 Lexmark International, Inc.
Wszelkie prawa zastrzeżone.
UNITED STATES GOVERNMENT RIGHTS
This software and any accompanying documentation provided under this agreement are commercial computer software and
documentation developed exclusively at private expense.
Informacje dotyczące bezpieczeństwa
• Przed zainstalowaniem opcjonalnej karty bezprzewodowego serwera druku w drukarce należy upewnić się, czy drukarka jest
wyłączona.
• Wszelkie naprawy i czynności serwisowe, oprócz opisanych w dokumentacji użytkownika, powinny być wykonywane przez
wykwalifikowanego pracownika serwisu.
UWAGA: Nie należy instalować urządzenia, dokonywać żadnych połączeń elektrycznych ani podłączać żadnych przewodów podczas burzy.
Uwagi dotyczące emisji fal elektromagnetycznych
Uwaga dotycząca urządzeń bezprzewodowych oraz oświadczenie komisji FCC
ii
Spis treści
Rozdział 1: Wprowadzenie ............................................................ 1
Rozpakowywanie serwera wydruku ............................................................... 1
Instalowanie wewnętrznego bezprzewodowego serwera wydruku
w drukarce...................................................................................................... 1
Informacje dotyczące bezpieczeństwa........................................................... 2
Minimalne wymagania instalacyjne ................................................................ 3
Ustawienia sieci bezprzewodowej.................................................................. 3
Rozdział 2: Konfiguracja wewnętrznego bezprzewodowego
serwera wydruku............................................................................. 4
Ogólne informacje o konfiguracji .................................................................... 4
Korzystanie z aplikacji Wireless Setup Utility ................................................. 5
Instalowanie drukarki w sieci........................................................................ 12
Rozdział 3: Zmienianie ustawień bezprzewodowego
serwera wydruku........................................................................... 13
Rozdział 4: Rozwiązywanie problemów ..................................... 14
Dysk CD-ROM MarkNet N8050 Utilities nie uruchamia się
automatycznie .............................................................................................. 14
Aplikacja Wireless Setup Utility nie może ustanowić połączenia
z drukarką..................................................................................................... 14
Klucz sieci jest nieprawidłowy ...................................................................... 14
Drukarka nie może przyłączyć się do sieci................................................... 15
Wewnętrzny serwer wydruku został skonfigurowany przy użyciu
prawidłowych ustawień, jednak nie można znaleźć go w sieci .................... 15
Drukarka sieciowa nie drukuje ..................................................................... 16
Spis treści
iii
Rozdział 5: Konfiguracja ręczna ................................................. 17
Konfiguracja serwera wydruku w trybie ad hoc ............................................ 17
Konfiguracja serwera wydruku za pomocą panelu operacyjnego ................ 20
Instalowanie drukarki w sieci........................................................................ 20
Słowniczek..................................................................................... 21
Spis treści
iv
1
Wprowadzenie
Rozpakowywanie serwera wydruku
Numer
1
2
3
4
5
6
Opis
Wewnętrzny bezprzewodowy serwer wydruku MarkNet™ N8050
Antena
Dysk CD-ROM MarkNet N8050 Utilities (Narzędzia)
Podręcznik instalacji
Śruby instalacyjne
Kabel USB
Instalowanie wewnętrznego bezprzewodowego serwera
wydruku w drukarce
Przed rozpoczęciem instalacji bezprzewodowego serwera wydruku należy upewnić się, że drukarka
jest prawidłowo skonfigurowana.
•
•
Kasety z tonerem lub kasety drukujące są zainstalowane.
Papier jest załadowany.
Wprowadzenie
1
•
Zasilanie drukarki jest wyłączone.
Uwaga: Przebieg instalacji wewnętrznego bezprzewodowego serwera wydruku w drukarce
może różnić się w zależności od modelu drukarki. Informacje dotyczące
instalowania opcjonalnych kart bezprzewodowego serwera wydruku znajdują się
w części „Instalowanie modułów opcjonalnych” w dokumentacji drukarki.
Przyłączanie anteny bezprzewodowego serwera wydruku
Po zainstalowaniu serwera wydruku przyłącz antenę do karty opcjonalnej. Upewnij się, że złącze
anteny jest mocno dokręcone; w przeciwnym razie odbiór sygnału radiowego sieci może być słaby.
Następnie przekręć połączenie tak, aby antena była skierowana ku górze.
Uwaga: Niektóre konfiguracje drukarki wprowadzają ograniczenia dostępnego miejsca,
co może wymagać przyłączenia anteny przed instalacją karty opcjonalnej.
•
•
Przed instalacją opcjonalnej karty bezprzewodowego serwera wydruku w drukarce upewnij
się, że drukarka jest wyłączona.
Wszelkie naprawy i czynności serwisowe, oprócz opisanych w dokumentacji użytkownika,
powinny być wykonywane przez wykwalifikowanego pracownika serwisu.
UWAGA: Nie należy instalować urządzenia, dokonywać żadnych połączeń elektrycznych ani
podłączać żadnych przewodów podczas burzy.
2
Minimalne wymagania instalacyjne
•
Wewnętrzny bezprzewodowy serwer wydruku MarkNet N8050
•
Istniejąca sieć bezprzewodowa
•
Obsługiwana drukarka
•
Dysk CD-ROM ze sterownikami lub oprogramowaniem drukarki dostarczony razem
z drukarką
Przy konfiguracji serwera wydruku za pomocą aplikacji Lexmark Wireless Setup Utility (zalecane)
•
Kabel USB
•
Dysk CD-ROM MarkNet N8050 Utilities
•
Komputer z jednym z poniższych systemów operacyjnych:
•
•
•
•
•
•
Windows 2000
Windows XP
Windows XP Professional x64 edition
Windows 2000 Server, Windows Advanced Server, Windows DataCenter Server
Windows Server 2003
Windows Server standard 2003 x64 edition
Uwaga: Użytkowanie serwera wydruku nie jest ograniczone do powyższych systemów
operacyjnych. Lista obsługiwanych systemów operacyjnych znajduje się
w dokumentacji drukarki.
Ustawienia sieci bezprzewodowej
Aby skonfigurować zainstalowany w drukarce serwer wydruku, może być wymagana znajomość
niektórych ustawień sieci bezprzewodowej. Poniżej znajdują się niektóre z tych ustawień, których
parametry mogą być wymagane:
•
Nazwa sieciowa lub SSID (Identyfikator zestawu usług)
•
Typ BSS (Typ podstawowego zestawu usług wykorzystywanego w sieci bezprzewodowej
– ad hoc lub infrastruktury)
•
Numer kanału sieci bezprzewodowej
•
Typ uwierzytelniania i szyfrowania sieci
•
Klucz(e) zabezpieczeń
•
Certyfikat podpisany lub certyfikat CA
Minimalne wymagania instalacyjne
3
2
Konfiguracja wewnętrznego
bezprzewodowego serwera wydruku
Ogólne informacje o konfiguracji
Po zainstalowaniu wewnętrznego bezprzewodowego serwera wydruku w drukarce, istnieją dwa
sposoby konfiguracji urządzenia do pracy w sieci bezprzewodowej: Konfigurację serwera wydruku
można przeprowadzić za pomocą aplikacji Wireless Setup Utility (Narzędzie konfiguracji sieci
bezprzewodowej) lub ręcznie.
Konfiguracja serwera wydruku za pomocą aplikacji Lexmark Wireless Setup Utility wymaga
podłączenia drukarki, w której zainstalowano wewnętrzny bezprzewodowy serwer wydruku, kablem
USB do komputera i uruchomienia dysku CD-ROM MarkNet N8050Utilities (Narzędzia). Aplikacja
Lexmark Wireless Setup Utility może pracować w dwóch trybach: Wizard (Kreator) i Advanced
(Zaawansowany). W trybie Wizard (Kreator) użytkownik zostaje przeprowadzony krok po kroku
przez proces konfiguracji. Za pomocą interfejsu trybu Advanced (Zaawansowany) użytkownik może
bezpośrednio wprowadzić i zastosować odpowiednie ustawienia konfiguracyjne dla
bezprzewodowego serwera wydruku.
Uwaga: Podczas konfiguracji za pomocą aplikacji Lexmark Wireless Setup Utility
uwierzytelnianie 802.1x—RADIUS jest dostępne wyłącznie w trybie Advanced
(Zaawansowany).
Konfiguracja ręczna przeznaczona jest dla użytkowników zaawansowanych i wymaga uzyskania
dostępu do serwera wydruku poprzez połączenie bezprzewodowe ad hoc, bez potrzeby
uruchamiania aplikacji Lexmark Wireless Setup Utility lub podłączania kabla USB. Przeprowadzanie
konfiguracji ręcznej wymaga od użytkowników dogłębnej wiedzy dotyczącej ustawień istniejącej
sieci bezprzewodowej. Informacje dotyczące konfiguracji ręcznej wewnętrznego bezprzewodowego
serwera wydruku można znaleźć w sekcji Konfiguracja ręczna.
Przed rozpoczęciem konfiguracji bezprzewodowego serwera wydruku należy upewnić się,
że drukarka jest prawidłowo skonfigurowana
•
Karta opcjonalna wewnętrznego bezprzewodowego serwera wydruku została prawidłowo
zainstalowana.
•
Wszystkie panele osłaniające i drzwiczki zostały założone lub zamknięte.
•
Kasety z tonerem lub kasety drukujące są prawidłowo zainstalowane.
•
Do drukarki został załadowany papier.
•
Drukarka jest włączona i gotowa do instalacji.
Informacje pomocne przy konfiguracji drukarki znajdują się w dokumentacji drukarki.
Konfiguracja wewnętrznego bezprzewodowego serwera wydruku
4
Korzystanie z aplikacji Wireless Setup Utility
1 Upewnij się, że drukarka jest włączona i prawidłowo zasilana.
2 Podłącz drukarkę do komputera za pomocą kabla USB.
3 Gdy zostanie wyświetlony Kreator dodawania nowego sprzętu, kliknij przycisk Anuluj.
4 Włóż dysk CD-ROM MarkNet N8050 Utilities. Dysk CD-ROM zostanie uruchomiony
automatycznie.
5 Kliknij opcje Install MarkNet N8050 Utilities (Instalowanie narzędzi MarkNet N8050).
6 Kliknij przycisk Agree (Zgadzam się), aby zaakceptować warunki umowy licencyjnej.
7 Kliknij przycisk Finish (Zakończ), aby zainstalować wymagane pliki i uruchomić narzędzie
konfiguracyjne.
8 Wybierz opcję Wizard Mode (Tryb kreatora) albo Advanced Mode (Tryb zaawansowany).
9 Kliknij przycisk Next (Dalej) i postępuj według instrukcji trybu Wizard Mode lub Advanced
Mode.
5
Tryb Wizard Mode
W trybie Wizard (Kreator), aplikacja Lexmark Wireless Setup Utility zbiera informacje dotyczące sieci
bezprzewodowej z komputera, do którego jest podłączona drukarka. Wyniki tego przeszukiwania
określają dalszy proces wyboru właściwej nazwy SSID.
1 Wybierz właściwy parametr Network Name (Nazwa sieciowa) (SSID).
Wireless Configurations Found on Your Computer (Konfiguracje sieci
bezprzewodowej znalezione w pamięci komputera)
•
•
Jeśli istniejące konfiguracje sieci bezprzewodowej zostały znalezione w pamięci
komputera, wybierz właściwą nazwę sieciową Network Name (SSID) z listy, kliknij
przycisk Next (Dalej), a następnie przejdź do punktu 2.
Jeśli na liście nie znajduje się prawidłowa nazwa sieciowa, kliknij przycisk radiowy I want
to enter a different configuration (Chcę wprowadzić inną konfigurację), kliknij przycisk
Next (Dalej) i przejdź do punktu Wireless Networks Available in Your Area.
Wireless Networks Available in Your Area (Sieci bezprzewodowe dostępne w otoczeniu)
•
•
Jeśli istniejące konfiguracje sieci bezprzewodowej nie zostaną znalezione w pamięci
komputera, narzędzie konfiguracyjne przeprowadzi skanowanie w poszukiwaniu
dostępnych sieci bezprzewodowych. Wybierz właściwą nazwę sieciową Network Name
(SSID) z listy, kliknij przycisk Next (Dalej), a następnie przejdź do punktu 2.
Jeśli na liście nie znajduje się prawidłowa nazwa sieciowa, kliknij przycisk radiowy I want to
enter a different configuration (Chcę wprowadzić inną konfigurację), kliknij przycisk Next
(Dalej) i przejdź do punktu 3 w sekcji Wprowadzanie alternatywnych ustawień sieci.
2 Wybierz właściwą metodę zabezpieczeń, a następnie kliknij przycisk Next (Dalej). Jeśli nie
wykryto żadnej metody zabezpieczeń, przejdź do punktu 4.
3 Wprowadź właściwy klucz lub klucze zabezpieczeń sieci, a następnie kliknij przycisk Next
(Dalej).
4 W oknie podsumowania sprawdź poprawność ustawień każdego atrybutu sieci. Jeśli
ustawienia są poprawne, kliknij przycisk Next (Dalej), aby zastosować wprowadzone
ustawienia serwera wydruku.
Uwaga: Po kliknięciu przycisku Next (Dalej) narzędzie konfiguracyjne przeprowadzi
weryfikację komunikacji bezprzewodowej z drukarką. Proces weryfikacji może
potrwać do 120 sekund. Jeśli wyświetlone ustawienia na pewno są prawidłowe
i nie ma potrzeby rozpoczynania procesu weryfikacji połączenia
bezprzewodowego, lub jeśli serwer wydruku jest konfigurowany do pracy w sieci,
która nie jest jeszcze dostępna dla drukarki lub komputera konfigurującego,
zaznacz pole wyboru Do not verify the print server can join the network
(Nie przeprowadzaj testu możliwości łączenia się serwera wydruku z siecią),
aby pominąć test połączenia bezprzewodowego i przejść do punktu 6.
6
5 Sprawdź możliwość komunikacji serwera wydruku poprzez sieć.
•
•
Jeśli serwer wydruku został pomyślnie skonfigurowany i jest dostępny w sieci, kliknij
przycisk Finish (Zakończ), aby zamknąć narzędzie konfiguracyjne.
Jeśli serwer wydruku nie może podłączyć się do sieci, kliknij przycisk View Settings
(Wyświetl ustawienia) i wybierz odpowiednią opcję, aby sprawdzić poprawność ustawień
sieci bezprzewodowej, a następnie kliknij przycisk Next (Dalej).
6 Odłącz kabel USB od komputera i drukarki.
7 Wyjmij płytę CD-ROM MarkNet N8050 Utilities z komputera, włóż płytę CD-ROM ze
sterownikami drukarki lub oprogramowaniem drukarki, a następnie przejdź do sekcji
Instalowanie drukarki w sieci.
Wprowadzanie alternatywnych ustawień sieci
Po zebraniu i wyświetleniu bieżących ustawień sieci bezprzewodowej w aplikacji Wireless Setup
Utility, jeśli dana konfiguracja nie jest dostępna, możliwe jest wprowadzenie innej konfiguracji sieci.
1 Po zakończeniu pracy kreatora konfiguracji, wybierz opcję wprowadzania innej konfiguracji.
•
Jeśli konfiguracje sieci bezprzewodowej zostały znalezione w pamięci komputera:
W oknie Wireless Configurations Found on your Computer, wybierz przycisk radiowy
I want to enter a different configuration (Chcę wprowadzić inną konfigurację), kliknij
przycisk Next (Dalej) i przejdź do punktu 2.
•
Jeśli konfiguracje sieci bezprzewodowej nie zostały znalezione w pamięci komputera:
W oknie Wireless Networks Available in Your Area, wybierz przycisk radiowy I want to
enter a different network name (Chcę wprowadzić inną nazwę sieciową), kliknij
przycisk Next (Dalej), a następnie przejdź do punktu 3.
2 W oknie Wireless Networks Available in Your Area, wybierz przycisk radiowy I want to enter
a different network name (Chcę wprowadzić inną nazwę sieciową), a następnie kliknij
przycisk Next (Dalej).
3 Wybierz tryb sieci bezprzewodowej (tryb infrastruktury lub ad hoc).
4 Wprowadź parametr Network Name (Nazwa sieciowa) (SSID) dla sieci, która ma zostać
wykorzystana.
Uwaga: Wprowadzona nazwa SSID musi dokładnie odpowiadać nazwie wykorzystywanej
w sieci. W nazwach SSID rozróżniana jest wielkość liter, więc błędy tego typu
w nazwie SSID uniemożliwią komunikację serwera wydruku z siecią, a proces
konfiguracji należy powtórzyć.
5 Wybierz właściwy kanał sieci (jeśli ma zastosowanie).
6 Kliknij przycisk Next (Dalej).
7 Wybierz wykorzystywany w sieci typ zabezpieczeń, a następnie kliknij przycisk Next (Dalej).
7
8 Jeśli wybrano zabezpieczenie sieci, wprowadź odpowiedni klucz lub klucze zabezpieczenia,
a następnie kliknij przycisk Next (Dalej). Jeśli nie wybrano żadnego zabezpieczenia, przejdź
do punktu 9.
9 W oknie podsumowania sprawdź poprawność ustawień każdego atrybutu sieci. Jeśli
ustawienia są poprawne, kliknij przycisk Next (Dalej), aby zastosować wprowadzone
ustawienia serwera wydruku.
Uwaga: Po kliknięciu przycisku Next (Dalej) narzędzie konfiguracyjne przeprowadzi
weryfikację komunikacji bezprzewodowej z drukarką. Proces weryfikacji może
potrwać do 120 sekund. Jeśli wyświetlone ustawienia na pewno są prawidłowe
i nie ma potrzeby rozpoczynania procesu weryfikacji połączenia
bezprzewodowego, lub serwer wydruku jest konfigurowany do pracy w sieci, która
nie jest jeszcze dostępna dla drukarki lub komputera konfigurującego, zaznacz
pole wyboru Do not verify the print server can join the network
(Nie przeprowadzaj testu możliwości łączenia się serwera wydruku z siecią),
aby pominąć test połączenia bezprzewodowego i przejść do punktu 11.
10 Sprawdź możliwość komunikacji serwera wydruku poprzez sieć.
•
•
Jeśli serwer wydruku został pomyślnie skonfigurowany i jest dostępny w sieci, kliknij
przycisk Finish (Zakończ), aby zamknąć narzędzie konfiguracyjne.
Jeśli serwer wydruku nie może podłączyć się do sieci, kliknij przycisk View Settings
(Wyświetl ustawienia) i wybierz odpowiednią opcję, aby sprawdzić poprawność ustawień
sieci bezprzewodowej, a następnie kliknij przycisk Next (Dalej).
11 Odłącz kabel USB od komputera i serwera wydruku.
12 Wyjmij płytę CD-ROM MarkNet N8050 Utilities z komputera, włóż płytę CD-ROM ze
sterownikami drukarki lub oprogramowaniem drukarki, a następnie przejdź do sekcji
Instalowanie drukarki w sieci.
Tryb Advanced Mode
Główne okno trybu Advanced Mode (Tryb zaawansowany) zawiera dodatkowe opcje aplikacji
Lexmark Wireless Setup Utility. Kliknięcie przycisku Wizard Mode (Tryb kreatora) zmieni tryb
aplikacji Wireless Setup Utility na tryb kreatora. Kliknięcie przycisku Options (Opcje) wywołuje
następujące menu opcji zarządzania:
•
•
Wybierz domyślny tryb aplikacji jako Wizard Mode lub Advanced Mode.
Aby pominąć proces weryfikacji komunikacji bezprzewodowej, zaznacz pole wyboru Do not
verify the print server can join the network (Nie przeprowadzaj testu możliwości łączenia
się serwera wydruku z siecią). Proces weryfikacji może potrwać do 120 sekund. Powyższe
pole wyboru można zaznaczyć i przejść do punktu 1, jeśli serwer wydruku jest konfigurowany
do pracy w sieci, która nie jest jeszcze dostępna dla drukarki lub komputera konfigurującego,
albo po prostu użytkownik nie chce weryfikować bezprzewodowej komunikacji z drukarką.
8
1 Wybierz wykorzystywany tryb sieci bezprzewodowej (tryb infrastruktury lub ad hoc).
2 Wprowadź parametr Network Name (Nazwa sieciowa) (SSID) dla sieci, która ma zostać
wykorzystana przez drukarkę.
Uwaga: Wprowadzona nazwa SSID musi dokładnie odpowiadać nazwie wykorzystywanej
w sieci. W nazwach SSID rozróżniana jest wielkość liter, więc błędy tego typu
w nazwie SSID uniemożliwią komunikację serwera wydruku z siecią, a proces
konfiguracji należy powtórzyć.
3 Wybierz właściwy kanał sieci.
4 Wybierz właściwy typ uwierzytelniania. Opcje typów uwierzytelniania, które określą dostępne
typy szyfrowania, są uzależnione od trybu sieci bezprzewodowej wybranego w punkcie 1.
Dla trybu infrastruktury:
•
•
•
•
Open (Otwarte)
Shared (Współużytkowane)
WPA Personal
802.1x—RADIUS
Dla trybu ad hoc:
•
Open (Otwarte)
5 Wybierz właściwe szyfrowanie sieci. W zależności od typu uwierzytelniania wybranego
w punkcie 4, możliwe są do wykorzystania różne typy szyfrowania.
Dla opcji Open (Otwarte):
•
•
No Encryption (Brak szyfrowania)
WEP
Dla opcji Shared (Współużytkowane):
•
WEP
Dla opcji WPA Personal:
•
TKIP
Dla opcji 802.1x—RADIUS:
•
•
•
•
No Encryption (Brak szyfrowania)
WEP (klucze dynamiczne)
WEP (klucze statyczne)
WPA-TKIP
6 Jeśli zamierzonym typem uwierzytelniania jest 802.1x—RADIUS korzystający z EAP-TLS,
do uzyskania certyfikatu dla urządzenia, wymagane jest zgłoszenie żądania certyfikatu.
Instrukcje dotyczące zgłaszania żądania nowego, podpisanego certyfikatu znajdują się
w sekcji Tworzenie żądania certyfikatu. Jeśli wykorzystywany jest inny mechanizm
uwierzytelniania 802.1x—RADIUS, przejdź do punktu 7.
9
7 Skonfiguruj uwierzytelnianie i szyfrowanie. Jeśli nie wybrano żadnej z powyższych opcji,
należy przejść do punktu 8.
Jeśli wybrano typ uwierzytelniania 802.1x—RADIUS, kliknij przycisk Configure
Authentication (Konfiguruj uwierzytelnianie) i postępuj według instrukcji zawartych w sekcji
Konfiguracja mechanizmu uwierzytelniania.
Jeśli wybrano typ szyfrowania WPA Personal, kliknij przycisk Configure Encryption
(Konfiguruj szyfrowanie) i postępuj według instrukcji zawartych w sekcji Konfiguracja
szyfrowania WPA Personal.
Jeśli wybrano typ szyfrowania WEP lub WEP (klucze statyczne), kliknij przycisk Configure
Encryption, i postępuj według instrukcji zawartych w sekcji Konfiguracja szyfrowania WEP.
8 Kliknij przycisk Apply (Zastosuj).
9 Kliknij przycisk OK.
10 Kliknij przycisk OK, aby zamknąć aplikację.
Konfiguracja mechanizmu uwierzytelniania
•
•
•
Jeśli wybrano typy uwierzytelniania EAP-MD5, MSCHAPv2 lub LEAP:
1
Wprowadź właściwą nazwę użytkownika i hasło dla serwera uwierzytelniania
802.1x—RADIUS.
2
Potwierdź hasło.
3
Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb
zaawansowany), a następnie przejdź do punktu 7 instrukcji dla trybu zaawansowanego.
Jeśli wybrano mechanizm uwierzytelniania PEAP:
1
802.1x—RADIUS.
2
Potwierdź hasło.
3
Kliknij opcję Install CA Certificate (Zainstaluj certyfikat CA).
4
Wprowadź ścieżkę do prawidłowego certyfikatu CA, albo kliknij przycisk Browse
(Przeglądaj), aby wybrać certyfikat. Kliknij przycisk OK, aby zainstalować certyfikat, albo
kliknij przycisk Cancel (Anuluj), aby anulować tę czynność.
5
Jeśli wybrano mechanizm uwierzytelniania EAP-TLS:
1
Wprowadź właściwe hasło dla serwera uwierzytelniania 802.1x—RADIUS.
2
Kliknij opcję Install Signed Certificate (Zainstaluj podpisany certyfikat).
10
•
3
Wprowadź ścieżkę do prawidłowego podpisanego certyfikatu, albo kliknij przycisk
Browse (Przeglądaj), aby wybrać certyfikat. Kliknij przycisk OK, aby zainstalować
certyfikat, albo kliknij przycisk Cancel (Anuluj), aby anulować tę czynność.
4
5
kliknij przycisk Cancel (Anuluj), aby anulować tę czynność.
6
Jeśli wybrano mechanizm uwierzytelniania EAP-TTLS:
1
Wybierz właściwy mechanizm uwierzytelniania wewnętrznego, który będzie
wykorzystany razem z mechanizmem EAP-TTLS.
2
802.1x—RADIUS.
3
Potwierdź hasło.
4
5
kliknij przycisk Cancel (Anuluj), aby zamknąć okno dialogowe certyfikatów.
6
Konfiguracja szyfrowania WEP
1 Wprowadź właściwy klucz lub klucze WEP. Szyfrowanie WEP wymaga co najmniej jednego
klucza WEP, ale włączonych może być do czterech kluczy.
2 Wybierz domyślny klucz przesyłania WEP.
3 Kliknij przycisk OK, aby powrócić do głównego okna trybu Advanced Mode (Tryb
Konfiguracja szyfrowania WPA Personal
1 Wprowadź właściwy klucz Pre-Shared (Współdzielony).
11
Tworzenie żądania certyfikatu
Niektóre mechanizmy uwierzytelniania do poprawnego działania wymagają certyfikatów. W sytuacji,
gdy wymagany jest podpisany certyfikat, w celu jego utworzenia wymagane jest zainicjowanie
żądania certyfikatu.
Aby utworzyć żądanie certyfikatu:
1 Przejdź do opcji Certificates (Certyfikaty) Æ Create Certificate Request (Utwórz żądanie
certyfikatu).
2 Wprowadź właściwe informacje dotyczące certyfikatu.
3 Kliknij przycisk Browse (Przeglądaj), aby wskazać miejsce, w którym ma zostać zapisany
certyfikat.
Instalowanie drukarki w sieci
Po skonfigurowaniu serwera wydruku należy zainstalować drukarkę sieciową w sieci za pomocą
dysku CD-ROM ze sterownikami drukarki lub z oprogramowaniem drukarki dostarczonego razem
z drukarką.
•
Upewnij się, że w komputerze, na którym ma zostać zainstalowana drukarka, znajduje się
dysk ze sterownikami drukarki lub dysk z oprogramowaniem drukarki.
•
Podczas instalowania drukarki, wybierz kolejne punkty instalacji: Suggested (Zalecana) Æ
Network (Sieć). Proces ten może przebiegać inaczej przy instalacji różnych drukarek.
Więcej informacji dotyczących instalacji drukarki w sieci znajduje się w dokumentacji drukarki.
Instalowanie drukarki sieciowej na dodatkowych komputerach w sieci
Jeśli drukarka sieciowa jest instalowana do pracy z wieloma komputerami w sieci, proces
Instalowanie drukarki w sieci należy powtórzyć dla każdego komputera, który ma mieć dostęp do
drukarki. Przy każdej kolejnej instalacji nie jest konieczna ponowna konfiguracja bezprzewodowego
serwera wydruku.
12
3
Zmienianie ustawień
bezprzewodowego serwera wydruku
Najprostszym sposobem zmiany ustawień bezprzewodowego serwera wydruku jest skorzystanie
z wbudowanego serwera WWW. Aby funkcja ta działała poprawnie, drukarka musi być prawidłowo
zainstalowana w sieci.
1 Wprowadź w pasku adresu przeglądarki adres IP drukarki. Zostanie wyświetlona wbudowana
strona WWW serwera wydruku.
Informacje dotyczące ustalania adresu IP drukarki znajdują się sekcji Ustalanie adresu IP
drukarki sieciowej.
2 Wybierz ustawienie, które ma zostać zmienione, na przykład adres IP.
3 Wprowadź zmiany, a następnie kliknij przycisk Submit (Wyślij).
Ustalanie adresu IP drukarki sieciowej
Adres IP drukarki sieciowej można ustalić za pomocą funkcji aplikacji IP Setup Utility lub wydruku
strony z konfiguracją sieci.
Korzystanie z aplikacji IP Setup Utility
Aplikacja IP Setup Utility jest dodatkiem do kreatora Lexmark Wireless Setup Utility Wizard
instalowanym przy uruchomieniu dysku CD-ROM MarkNet N8050 Utilities. Za pomocą tego
narzędzia możliwe jest ustalenie adresu IP serwera wydruku.
1 Uruchom aplikację IP Setup Utility. Na przykład:
W systemach operacyjnych Windows wybierz kolejno opcje Start Æ Programy Æ
Lexmark Æ IP Setup Utility.
Aplikacja IP Setup Utility wyszuka wszystkie serwery wydruku i drukarki firmy Lexmark w danej
sieci. Zostanie wyświetlona lista drukarek zawierająca informacje o ich adresach MAC i IP.
2 Wybierz drukarkę z listy.
3 Kliknij opcję Launch Web Page (Uruchom stronę internetową).
Drukowanie strony z konfiguracją sieci
Proces drukowania strony z konfiguracją sieci może różnić się w zależności od modelu drukarki.
Informacje dotyczące drukowania strony z konfiguracją sieci znajdują się w dokumentacji drukarki.
Uwaga: Jeśli proces instalacji produktu w sieci bezprzewodowej nie został prawidłowo
zakończony, możliwe jest, że adres IP nie zostanie zamieszczony na stronie
z konfiguracją sieci.
Zmienianie ustawień bezprzewodowego serwera wydruku
13
4
Rozwiązywanie problemów
Informacje zawarte w tej części mogą być pomocne przy rozwiązywaniu problemów występujących
przy konfiguracji bezprzewodowego serwera wydruku.
Dysk CD-ROM MarkNet N8050 Utilities nie uruchamia się
automatycznie
1 Zamknij wszystkie uruchomione programy.
2 Wyjmij i włóż ponownie dysk CD-ROM MarkNet N8050 Utilities. Jeśli zostanie wyświetlone
okno narzędzia konfiguracyjnego, postępuj według instrukcji programu.
Jeśli okno narzędzia konfiguracyjnego nie zostanie wyświetlone, wykonaj następujące
czynności:
a
Kliknij dwukrotnie ikonę Mój komputer na pulpicie.
b
Kliknij dwukrotnie ikonę napędu CD-ROM.
c
Jeśli jest to konieczne, kliknij dwukrotnie plik setup.exe.
Aplikacja Wireless Setup Utility nie może ustanowić połączenia
z drukarką
•
•
•
•
Sprawdź, czy drukarka jest prawidłowo zasilana.
Sprawdź, czy kabel USB jest prawidłowo podłączony do komputera i do drukarki.
Podłącz drukarkę do innego portu USB komputera.
Jeśli nie powiodą się kolejne próby ustanowienia połączenia za pomocą kabla USB, do
skonfigurowania serwera wydruku do pracy w sieci można skorzystać z metody opisanej
w części Konfiguracja ręczna, aby uniknąć pracy z aplikacją Wireless Setup Utility.
Klucz sieci jest nieprawidłowy
Klucz sieci jest podobny do hasła i powinien spełniać następujące kryteria:
•
Klucz WEP
–
dokładnie 5 lub 13 znaków kodu ASCII
lub
–
dokładnie 10 lub 26 znaków kodu szesnastkowego (zawiera wyłącznie litery A–F i cyfry 0–9)
Rozwiązywanie problemów
14
•
Klucz współdzielony (Pre-Shared) (tylko w trybie infrastruktury)
–
od 8 do 63 znaków kodu ASCII
Drukarka nie może przyłączyć się do sieci
Wiele czynników może uniemożliwiać serwerowi wydruku przyłączenie się do sieci. Poniżej znajdują
się najczęstsze sposoby rozwiązania tego problemu:
•
•
•
•
•
Sprawdź, czy ustawienia sieci bezprzewodowej urządzenia odpowiadają ustawieniom
wykorzystywanym w danej sieci.
Sprawdź, czy drukarka znajduje się w zasięgu sieci.
Sprawdź, czy antena opcjonalnej karty bezprzewodowego serwera wydruku jest prawidłowo
podłączona.
Sprawdź, czy sieć działa, a komputer wykorzystany do konfiguracji serwera wydruku może
połączyć się z siecią.
Jeśli sieć korzysta z filtrowania adresów MAC, dodaj do sieci adres MAC przypisany
drukarce. Adres MAC można znaleźć na stronie z konfiguracją sieci. Informacje dotyczące
drukowania strony z konfiguracją sieci znajdują się w dokumentacji drukarki.
Jeśli serwer wydruku został skonfigurowany do pracy w sieci, która nie jest jeszcze dostępna dla
drukarki lub komputera konfigurującego, a podczas procesu konfiguracji nie zaznaczono pola wyboru
Do not verify the print server can join the network (Nie przeprowadzaj testu możliwości łączenia się
serwera wydruku z siecią), zostanie wyświetlone okno Connection Failed (Błąd połączenia).
Okno Connection Failed zawiera trzy opcje zarządzania:
•
•
•
Aby ponownie sprawdzić połączenie bezprzewodowe, wybierz przycisk radiowy Verify the
print server is available on the network (Sprawdź dostępność serwera wydruku w sieci).
Aby zachować bieżące ustawienia, wybierz przycisk radiowy Accept the current settings
even though the print server was unable to join the network (Zachowaj bieżące
ustawienia pomimo braku możliwości podłączenia się serwera wydruku do sieci).
Aby ponowić proces konfiguracji, wybierz przycisk radiowy Reconfigure the wireless print
server (Skonfiguruj ponownie serwer wydruku).
Wewnętrzny serwer wydruku został skonfigurowany przy użyciu
prawidłowych ustawień, jednak nie można znaleźć go w sieci
•
Sprawdź, czy drukarka jest prawidłowo zasilana, a dioda zasilania świeci.
•
Sprawdź, czy drukarka znajduje się w zasięgu sieci bezprzewodowej.
•
Sprawdź, czy drukarka znajduje się z dala od urządzeń elektronicznych, które mogą
zakłócać sygnał radiowy sieci.
•
Sprawdź, czy sieć bezprzewodowa korzysta z niepowtarzalnej nazwy sieciowej (SSID). Jeśli
nie, możliwe jest, że drukarka łączy się z inną, znajdującą się w pobliżu siecią, która korzysta
z takiej samej nazwy.
Drukarka nie może przyłączyć się do sieci
15
•
Sprawdź, czy drukarce przypisano prawidłowy adres IP w sieci.
•
Sprawdź, czy antena opcjonalnej karty bezprzewodowego serwera wydruku jest prawidłowo
podłączona.
Drukarka sieciowa nie drukuje
•
Upewnij się, że drukarka jest włączona.
•
Sprawdź stan drukarki.
•
Upewnij się, że sieć pracuje poprawnie.
Jeśli nie jesteś pewny, czy sieć pracuje poprawnie, sprawdź informacje zawarte
w dokumentacji sieci lub skontaktuj się z osobą obsługującą daną sieć.
•
Upewnij się, że sterownik drukarki jest zainstalowany na komputerze, z którego wysyłane są
zadania drukowania.
Uwaga: Sterownik drukarki musi być zainstalowany na każdym komputerze, który ma
korzystać z drukarki.
•
Upewnij się, że wybrano prawidłowy port drukarki.
•
Uruchom ponownie komputer.
•
Odinstaluj, a następnie ponownie zainstaluj oprogramowanie drukarki.
Aby uzyskać dalszą pomoc, jeśli drukarka nadal nie drukuje, należy odnieść się do informacji
zawartych w dokumentacji drukarki.
•
Upewnij się, że nie występuje problem z samą drukarką.
Przyłącz drukarkę bezpośrednio kablem USB do komputera i przeprowadź lokalną instalację
drukarki. Jeśli przy podłączeniu bezpośrednim drukowanie jest możliwe, problem może być
związany z siecią. Należy odnieść się do dokumentacji sieci; można także skontaktować się
z osobą obsługującą daną sieć.
Drukarka sieciowa nie drukuje
16
5
Konfiguracja ręczna
Wewnętrzny serwer wydruku MarkNet N8050 jest dostarczany z domyślnymi ustawieniami, które
umożliwiają jego konfigurację w trybie ad hoc poprzez wbudowaną stronę WWW serwera wydruku.
Ponieważ ręczna metoda konfiguracji nie wymaga korzystania z aplikacji Wireless Setup Utility lub
bezpośredniego połączenia z komputerem za pomocą kabla USB, wymagane jest uzyskanie
dostępu do kilku ustawień sieci bezprzewodowej w komputerze i sieci. W związku z powyższym do
poprawnego zakończenia procesu konfiguracji wymagana jest rozległa wiedza na temat sieci
bezprzewodowej i ustawień komputera.
Uwaga: Aby skonfigurować bezprzewodowy serwer wydruku za pomocą tej metody,
komputer, na którym będzie przeprowadzany proces konfiguracji, musi być
wyposażony w bezprzewodową kartę sieciową.
Przed rozpoczęciem konfiguracji bezprzewodowego serwera wydruku należy upewnić się, że
drukarka jest prawidłowo skonfigurowana
•
Karta opcjonalna wewnętrznego bezprzewodowego serwera wydruku została prawidłowo
zainstalowana.
•
Kasety z tonerem lub kasety drukujące są prawidłowo zainstalowane.
•
Do drukarki został załadowany papier.
•
Drukarka jest włączona i gotowa do instalacji.
Informacje pomocne przy konfiguracji drukarki, znajdują się w dokumentacji drukarki.
Konfiguracja serwera wydruku w trybie ad hoc
1 Upewnij się, że dioda zasilania drukarki świeci.
2 Uzyskaj dostęp do i wynotuj bieżące parametry sieci bezprzewodowej komputera.
Informacje dotyczące uzyskiwania dostępu do bieżących parametrów sieci bezprzewodowej
znajdują się w dokumentacji dotyczącej sieci bezprzewodowej; można także skontaktować
się z osobą obsługującą daną sieć.
Konfiguracja ręczna
17
3 Zmień bieżące parametry sieci bezprzewodowej na następujące:
Parametr sieci
bezprzewodowej
Ustaw na
SSID (Network Name
(Nazwa sieciowa) lub
Service Set ID
(Identyfikator zestawu
usług))
print server (serwer
wydruku)
Basic Service Set Type
(BSST) (Podstawowy typ
zestawu usług)
Ad Hoc
Data Encryption Mode
(Tryb szyfrowania
danych)
None (Brak)
WEP Key (Klucz WEP)
None (Brak)
4 Sprawdź adres IP drukarki.
Drukarce zostanie przypisany adres IP metodą AutoIP (Automatyczne przydzielanie adresu
IP). Adres powinien zawierać się w zakresie 169.254. Uzyskaj dostęp do adresu IP drukarki
za pomocą jednej z poniższych metod:
•
•
Wydrukuj stronę z konfiguracją sieci. Więcej informacji dotyczących drukowania strony
z konfiguracją sieci znajduje się w sekcji Drukowanie strony z konfiguracją sieci lub
w dokumentacji drukarki.
Skorzystaj z aplikacji Setup Utility (Narzędzie konfiguracyjne), znajdującej się na dysku
CD-ROM MarkNet N8050 Utilities, aby wyświetlić adres IP serwera wydruku.
5 Upewnij się, że przypisany adres IP komputera jest różny od adresu IP drukarki, ale znajduje
się w tym samym zakresie. Na przykład:
Urządzenie
Adres IP
Komputer
169.254.10.40
Serwer wydruku
169.254.10.41
Jeśli adres IP komputera nie znajduje się w tym samym zakresie co adres IP serwera
wydruku, należy odpowiednio zmienić ten adres na znajdujący się we właściwym zakresie.
Informacje dotyczące określania i dokonywania zmian adresu IP znajdują się w dokumentacji
komputera lub systemu operacyjnego.
6 Aby uzyskać dostęp do wbudowanej strony WWW serwera wydruku, otwórz przeglądarkę
internetową i wprowadź adres IP serwera wydruku tak jak adres URL.
Uwaga: Przed kontynuowaniem procesu konfiguracji, jeśli zamierzonym trybem
zabezpieczenia sieci bezprzewodowej jest 802.1x—RADIUS, a do metody
uwierzytelniania wymagane są certyfikaty podpisane i/lub certyfikaty CA, aby
ustanowić potrzebne certyfikaty należy odnieść się do sekcji Zarządzanie
certyfikatami.
18
7 Kliknij opcję Configuration (Konfiguracja) znajdującą się w lewej części strony WWW.
8 W podgrupie Other Settings (Inne ustawienia) kliknij opcję Network/Ports (Sieć/Porty).
9 W podgrupie Network/Ports (Sieć/Porty) kliknij opcję Wireless (Sieć bezprzewodowa).
10 Zmień znajdujące się na liście ustawienia sieci tak, aby odpowiadały ustawieniom sieci
bezprzewodowej, w której drukarka będzie pracować, wraz z parametrami:
•
•
•
•
•
SSID
BSS type (Typ BSS)
Channel Number (Ad Hoc only) (Numer kanału – tylko w połączeniach ad hoc)
Wireless Security Mode (Tryb zabezpieczenia sieci bezprzewodowej)
Encryption Mode (Tryb szyfrowania) – jeśli ma zastosowanie
Wprowadzona nazwa SSID musi dokładnie odpowiadać nazwie wykorzystywanej w sieci.
W nazwach SSID rozróżniana jest wielkość liter, więc błędy tego typu w nazwie SSID
uniemożliwią komunikację serwera wydruku z siecią, a proces konfiguracji należy powtórzyć.
Uwaga: Jeśli jako tryb zabezpieczeń wybrano WEP, aby uzyskać dostęp do menu
wprowadzania dodatkowych kluczy zabezpieczających, należy kliknąć opcję
Advanced Settings (Ustawienia zaawansowane).
11 Kliknij przycisk Submit (Wyślij).
12 Przywróć oryginalne wartości ustawień sieci bezprzewodowej komputera, które wynotowano
w punkcie 3.
Zarządzanie certyfikatami
Niektóre mechanizmy uwierzytelniania związane z trybem zabezpieczenia sieci bezprzewodowej
802.1x—RADIUS wymagają wykorzystywania certyfikatu CA (PEAP i EAP-TTLS) lub zarówno
certyfikatu podpisanego, jak i CA (EAP-TLS).
Aby zarządzać certyfikatami do wykorzystania z trybem 802.1x—RADIUS:
1 Na wbudowanej stronie WWW serwera wydruku, kliknij znajdującą się w lewej części ekranu
opcję Configuration (Konfiguracja).
2 Kliknij opcję Certificate Management (Zarządzanie certyfikatami).
3 Wypełnij odpowiednie opcje zarządzania.
4 Wróć do ekranu głównego wbudowanej strony WWW i przejdź do punktu 7 instrukcji w sekcji
Konfiguracja serwera wydruku w trybie ad hoc.
Aby zainstalować nowy certyfikat CA:
1 W podgrupie Certificate Configuration (Konfiguracja certyfikatu) kliknij opcję Install A New
Certificate Authority Certificate (Zainstaluj nowy certyfikat urzędu certyfikacji).
2 Przejrzyj lokalizacje i wskaż prawidłowy certyfikat, a następnie kliknij przycisk Submit
(Wyślij).
19
Aby wysłać żądanie i zainstalować nowy certyfikat podpisany:
1 W podgrupie Certificate Configuration (Konfiguracja certyfikatu) kliknij opcję Update The
Certificate Signing Request (Aktualizuj żądanie podpisania certyfikatu).
2 Wprowadź odpowiednie informacje dotyczące certyfikatu.
3 Kliknij opcję Update Certificate Signing Request (Aktualizuj żądanie podpisania
certyfikatu).
4 W podgrupie Certificate Signing Request (Żądanie podpisania certyfikatu) kliknij Download
The Certificate Signing Request (Pobierz żądanie podpisania certyfikatu).
5 Aby podpisać certyfikat, należy skorzystać z systemu urzędu certyfikacji. Więcej informacji
dotyczących certyfikatów podpisanych znajduje się w dokumentacji dotyczącej
uwierzytelniania 802.1x—RADIUS.
6 W podgrupie Certificate Configuration (Konfiguracja certyfikatu) kliknij opcję Install New
Certificate (Zainstaluj nowy certyfikat).
Konfiguracja serwera wydruku za pomocą panelu operacyjnego
Opcjonalny sposób ustawiania parametrów Network Name (Nazwa sieciowa) (SSID) i Network
Mode (Tryb pracy sieci) (ad hoc lub infrastruktury) za pomocą panelu operacyjnego drukarki
dostępny jest dla określonych modeli drukarek. Informacje dotyczące poruszania się po menu
drukarki, pomocne przy znajdowaniu odpowiednich opcji znajdują się w dokumentacji drukarki.
Nazwy menu odnoszące się do ustawień sieci bezprzewodowej mogą różnić się w zależności od
modelu drukarki.
Uwaga: Ta metoda konfiguracji nie jest zalecana dla sieci zabezpieczonych, ponieważ
parametry Network Name (Nazwa sieciowa) i Network Mode (Tryb pracy sieci) są
jedynymi ustawieniami możliwymi do skonfigurowania bezprzewodowo,
dostępnymi z panelu operacyjnego drukarki.
Po skonfigurowaniu serwera wydruku należy zainstalować drukarkę sieciową na komputerach
przyłączonych do sieci przy wykorzystaniu dysków CD-ROM ze sterownikami drukarki lub
z oprogramowaniem drukarki dostarczonych razem z drukarką.
•
•
Upewnij się, że w komputerze, na którym ma zostać zainstalowana drukarka, znajduje się
dysk ze sterownikami drukarki lub dysk z oprogramowaniem drukarki.
Podczas instalowania drukarki, wybierz kolejne punkty instalacji: Suggested (Zalecana)
Æ Network (Sieć). Proces ten może przebiegać różnie w przypadku różnych drukarek.
Instalowanie drukarki sieciowej na dodatkowych komputerach w sieci
Jeśli drukarka sieciowa jest instalowana do pracy z wieloma komputerami w sieci, proces
Instalowanie drukarki w sieci należy powtórzyć dla każdego komputera, który ma mieć dostęp do
drukarki. Przy każdej kolejnej instalacji nie jest konieczna ponowna konfiguracja bezprzewodowego
serwera wydruku.
Konfiguracja serwera wydruku za pomocą panelu operacyjnego
20
Słowniczek
802.1x—RADIUS. Protokół uwierzytelniający użytkownika używany razem z serwerem uwierzytelniania typu
RADIUS.
Adres IP. Liczba identyfikująca każde urządzenie podłączone do sieci. Na przykład: 192.168.0.1.
Adres MAC. 12-znakowy identyfikator, niepowtarzalny dla każdego urządzenia sieciowego. Na przykład:
0002001008e8.
ASCII. Standardowy zestaw znaków zawierający 96 wielkich i małych liter, oraz dodatkowo 32 niedrukowalne
znaki formatowania.
Certyfikat CA. Certyfikat urzędu certyfikacji jest plikiem wykorzystywanym do sprawdzania podpisu
wystawianego przez posiadacza certyfikatu.
Certyfikat podpisany. Certyfikat wydany przez urząd certyfikacji, gwarantujący autentyczność posiadacza
certyfikatu.
DHCP (Dynamic Host Configuration Protocol). Protokół dynamicznej konfiguracji hosta; protokół
dynamicznie przypisujący adresy IP urządzeniom w sieci. Przy włączonym adresowaniu dynamicznym,
urządzenie automatycznie wysyła żądanie przydzielenia adresu IP za każdym razem, gdy podłączane jest
do sieci. Oznacza to, że nowe urządzenie można przyłączyć do sieci bez ręcznego przypisywania
niepowtarzalnego adresu IP.
Drukarka sieciowa. Urządzenie drukujące, które nie wymaga lokalnego podłączenia do komputera.
Karta opcjonalna. Urządzenie opcjonalne, które można zainstalować w innym urządzeniu, zapewniające
dodatkowe funkcje.
Klucz dynamiczny. Klucz zabezpieczeń generowany losowo, przypisywany przez serwer urządzeniu lub
użytkownikowi w celach bezpieczeństwa.
Klucz statyczny. Z góry określony klucz zabezpieczeń przypisany do urządzenia lub użytkownika w celach
uwierzytelniania.
Klucz współdzielony (PSK, Pre-Shared Key). Stały, współdzielony klucz zabezpieczeń lub hasło
wprowadzane przez użytkownika w celu ustalenia kluczy zabezpieczeń w środowisku WPA.
21
Klucz zabezpieczeń. Klucz zabezpieczeń wykorzystywany tak jak hasło w protokołach zabezpieczeń WPA
lub WEP, spełniający następujące kryteria:
• Klucze WPA – przy wykorzystaniu kodu szesnastkowego prawidłowe klucze składają się co najmniej
z 64 znaków; przy wykorzystaniu kodu ASCII prawidłowe klucze składają się z 8 do 63 znaków.
Uwierzytelnianie WPA nie jest obsługiwane w konfiguracji z trybem ad hoc.
• Klucze WEP – przy wykorzystaniu kodu szesnastkowego prawidłowe klucze składają się 10 lub
26 znaków; przy wykorzystaniu kodu ASCII prawidłowe klucze składają się z 5 lub 13 znaków.
Mechanizm uwierzytelniania. Metoda lub mechanizm, za pomocą którego protokół uwierzytelniania jest
wykonywany. Uwierzytelnianie 802.1x—RADIUS korzysta z następujących mechanizmów:
•
•
•
•
•
•
EAP-MD5
EAP-TLS
EAP-TTLS
LEAP
MSCHAPv2
PEAP
Numer kanału. Liczba związana z częstotliwością radiową, z którą pracuje urządzenie standardu 802.11.
Dostępne numery kanałów są różne w zależności od regionu geograficznego.
Podsieć. Wydzielona część sieci, którą łączy wspólna część adresu. W sieciach TCP/IP podsieci określane
są jako wszystkie urządzenia, których adresy IP mają taki sam prefiks. Na przykład: wszystkie urządzenia
z adresem IP zaczynającym się od 192.168.0. zazwyczaj będą stanowić jedną podsieć.
Port drukarki. W nazewnictwie systemu Windows – fizyczne lub logiczne połączenie z drukarką.
Na przykład:
• LPT1 oznacza, że drukarka jest podłączona kablem równoległym do fizycznego portu równoległego.
• USB001 oznacza, że drukarka jest podłączona kablem USB do fizycznego portu USB.
• Print_Server_E320_0020000035D0 oznacza logiczne połączenie sieciowe z drukarką.
Sieć w trybie ad hoc. Sieć samodzielna lub równorzędna, w której urządzenia bezprzewodowe łączą się
bezpośrednio między sobą bez wykorzystania bezprzewodowego punktu dostępu lub stacji bazowej.
Sieć w trybie infrastruktury. Sieć w której urządzenia bezprzewodowe łączą się poprzez centralny,
bezprzewodowy punkt dostępu lub stację bazową. Sieć w trybie infrastruktury może zawierać wiele
bezprzewodowych punktów dostępu.
SSID (Service Set ID). Identyfikator zestawu usług, znany także jako nazwa sieciowa, to niepowtarzalne
oznaczenie, które odróżnia od siebie sieci bezprzewodowe. Komunikujące się urządzenia bezprzewodowe
muszą korzystać z tej samej nazwy SSID. Nazwy SSID składają się z maksymalnie 32 znaków, przy
rozróżnianiu wielkich i małych liter.
Szesnastkowy. System liczbowy wykorzystywany do zapisu liczb binarnych na bazie 16 znaków.
Szyfrowanie. Przekształcanie danych w ściśle określony kod, w celu ochrony przed złamaniem
bezpieczeństwa informacji podczas przesyłania w sieci.
Słowniczek
22
TCP/IP (Transmission Control Protocol/Internet Protocol). Protokół sterujący transmisją (TCP)
i protokół Internetu (IP) to protokoły umożliwiające łączenie się między sobą różnych typów komputerów.
Na tym zestawie protokołów bazuje sieć Internet.
TKIP (Temporal Key Integrity Protocol). Protokół wykorzystywany w trybie szyfrowania danych WPA,
który koduje klucze zabezpieczeń za pomocą algorytmu mieszania i dodaje funkcję sprawdzania integralności
danych, która określa, czy nie dokonano penetracji kluczy.
Tryb szyfrowania danych. Protokół zabezpieczający wykorzystywany do zabezpieczania danych
przesyłanych poprzez sieć bezprzewodową, zapewniający uwierzytelnianie sieci.
Typ BSS (Basic Service Set). Podstawowy zestaw usług; typ wykorzystywanej sieci bezprzewodowej.
Występują dwa następujące typy BSS:
• Sieć w trybie infrastruktury
• Sieć w trybie ad hoc
Typ uwierzytelniania sieci. Tryb szyfrowania danych wykorzystywany w sieci, zapobiegający przed
przyłączaniem się i uzyskiwaniem dostępu do sieci bezprzewodowej przez nieupoważnionych użytkowników
lub urządzeń.
Urząd certyfikacji. Organ podpisujący certyfikat, w celu sprawdzenia tożsamości posiadacza certyfikatu.
Uwierzytelnianie. Proces sprawdzania tożsamości użytkownika lub urządzenia w środowisku sieciowym za
pomocą haseł, certyfikatów lub tokenów.
WEP (Wired Equivalency Protocol). Protokół zabezpieczeń zdefiniowany w specyfikacji 802.11b,
wykorzystywany do szyfrowania danych i uwierzytelniania użytkowników.
WPA (Wi-Fi Protected Access). Protokół zabezpieczeń sieci bezprzewodowych zdefiniowany przez
organizację Wi-Fi Alliance, zaprojektowany jako ulepszenie protokołu zabezpieczeń WEP dzięki
poprawionemu szyfrowaniu danych i uwierzytelnianiu użytkownika.
Słowniczek
23
Oświadczenie o ograniczonej
gwarancji na MarkNet N8050
Lexmark International, Inc., Lexington,
KY, USA
Niniejsza ograniczona gwarancja ma
zastosowanie w Stanach Zjednoczonych
i Kanadzie. Użytkownicy spoza Stanów
Zjednoczonych i Kanady informacje na
temat gwarancji obowiązującej w danym
kraju otrzymują wraz z produktem.
Niniejsza ograniczona gwarancja ma
zastosowanie tylko do produktu
zakupionego w firmie Lexmark lub od
przedstawiciela firmy Lexmark, w dalszej
części oświadczenia nazywanego
Przedstawicielem, w celach użytkowych,
a nie do odsprzedaży.
Ograniczona gwarancja
Firma Lexmark gwarantuje, że ten produkt:
• jest wytworzony z nowych części lub
części nowych i naprawionych, które
działają tak jak nowe;
• przy normalnym używaniu jest wolny
od wad materiałowych
i wykonawczych.
Jeśli produkt w czasie trwania okresu
gwarancyjnego nie funkcjonuje, jak
zagwarantowano, należy skontaktować się
z Przedstawicielem lub firmą Lexmark
w celu darmowej naprawy lub wymiany
(wybór należy do firmy Lexmark).
Jeśli niniejszy produkt jest dodatkiem lub
opcjonalnym elementem wyposażenia,
niniejsze oświadczenie ma zastosowanie
tylko wtedy, gdy ten dodatek lub element
opcjonalny jest używany wraz
z produktem, do którego został
przeznaczony. W celu uzyskania serwisu
gwarancyjnego konieczne może być
przedstawienie dodatku lub opcjonalnego
elementu razem z produktem.
Jeśli produkt zostanie przekazany innemu
użytkownikowi, serwis gwarancyjny
zgodnie z warunkami niniejszego
oświadczenia jest dostępny dla nowego
użytkownika do końca okresu
gwarancyjnego. Nowemu użytkownikowi
należy przekazać oryginalny dowód
zakupu oraz niniejsze oświadczenie.
Serwis gwarancyjny
Okres obowiązywania gwarancji wynosi
12 miesięcy od daty zakupu podanej na
dowodzie zakupu.
Użytkownik może być zobligowany do
przedstawienia oryginalnego dowodu
zakupu, aby uzyskać serwis gwarancyjny.
Konieczne może być dostarczenie
produktu do Przedstawiciela lub firmy
Lexmark lub wysłanie odpowiednio
zapakowanego produktu przesyłką
opłaconą z góry w miejsce wyznaczone
przez firmę Lexmark. Firma nie ponosi
odpowiedzialności za zaginięcie lub
zniszczenie produktu podczas transportu
do przedstawiciela lub w miejsce
wyznaczone przez firmę Lexmark.
Gdy serwis gwarancyjny dotyczy wymiany
produktu lub jego części, wymieniany
element staje się własnością
Przedstawiciela lub firmy Lexmark.
Element może być wymieniony na nowy
lub naprawiony element.
Wymieniony element przyjmuje pozostały
okres gwarancyjny oryginalnego produktu.
Wymiana nie jest dostępna dla
użytkownika, jeśli produkt przedstawiony
do wymiany jest zniszczony,
zmodyfikowany, wymaga naprawy
nieobjętej serwisem gwarancyjnym, jego
naprawa jest niemożliwa lub produkt jest
obłożony zobowiązaniami prawnymi,
ograniczeniami, prawami zatrzymania lub
obciążeniami.
Przed przedstawieniem produktu
serwisowi gwarancyjnemu należy usunąć
wszystkie kasety drukujące, programy,
dane i przenośne urządzenia pamięciowe
(chyba że firma Lexmark zaleci inaczej).
Szczegółowe objaśnienie warunków
gwarancji i informacje o najbliższym
autoryzowanym serwisie w danym rejonie
można znaleźć w witrynie internetowej
firmy Lexmark pod adresem
http://support.lexmark.com.
Zdalna pomoc techniczna jest dostępna
dla niniejszego produktu przez okres
gwarancji. Dla produktów już
niepodlegających gwarancji firmy Lexmark
pomoc techniczna może być niedostępna
lub dostępna tylko za opłatą.
Zakres ograniczonej gwarancji
Firma Lexmark nie gwarantuje
bezawaryjnego lub wolnego od błędów
działania produktu, ani trwałości wydruków
wykonywanych przy pomocy produktu.
Serwis gwarancyjny nie obejmuje
uszkodzeń spowodowanych przez takie
czynniki, jak:
• modyfikacje lub nieautoryzowana
rozbudowa;
• wypadki, użytkowanie w sposób
niewłaściwy lub niezgodny
z instrukcjami, podręcznikami lub
wskazówkami firmy Lexmark;
• nieodpowiednie otoczenie lub
środowisko pracy;
• przeprowadzanie konserwacji przez
serwis inny niż firmy Lexmark lub
autoryzowany przez firmę Lexmark;
•
przedłużenie działania produktu
poza jego normalny cykl
eksploatacyjny;
• korzystanie z nośników wydruku
innych niż zalecane przez firmę
Lexmark;
• modyfikowanie, odnawianie,
napełnianie lub naprawianie za
pomocą części lub materiałów
eksploatacyjnych innych
producentów;
• produkty, materiały eksploatacyjne
(np. tonery i atramenty),
oprogramowanie lub interfejsy inne
niż dostarczone przez firmę
Lexmark.
W ZAKRESIE DOPUSZCZANYM PRZEZ
PRAWO ANI FIRMA LEXMARK ANI JEJ
DOSTAWCY I PRZEDSTAWICIELE NIE
PRZYZNAJĄ ŻADNYCH INNYCH
GWARANCJI W SPOSÓB WYRAźNY
LUB DOROZUMIANY DOTYCZĄCYCH
TEGO PRODUKTU, A ZWŁASZCZA
WYKLUCZAJĄ DOROZUMIANE
GWARANCJE DOTYCZĄCE
PRZYDATNOŚCI DO SPRZEDAŻY,
PRZYDATNOŚCI DO OKREŚLONEGO
CELU ORAZ ZADOWALAJĄCEJ
JAKOŚCI. WSZYSTKIE GWARANCJE,
KTÓRYCH WYKLUCZENIE NIE JEST
DOPUSZCZANE PRZEZ
OBOWIĄZUJĄCE PRAWO,
OGRANICZONE SĄ DO OKRESU
OBOWIĄZYWANIA NINIEJSZEJ
GWARANCJI. ŻADNE GWARANCJE
WYRAźNE ANI DOMNIEMANE NIE
MAJĄ ZASTOSOWANIA PO UPŁYWIE
TEGO OKRESU. WSZYSTKIE
INFORMACJE, PARAMETRY, CENY
I ADRESY PUNKTÓW SERWISOWYCH
MOGĄ ZOSTAĆ ZMIENIONE W KAŻDEJ
CHWILI, BEZ UPRZEDZENIA.
Ograniczenie odpowiedzialności
Jedyne możliwe do uzyskania przez
użytkownika zadośćuczynienie w ramach
niniejszej ograniczonej gwarancji zostało
określone w tym dokumencie.
Jakiekolwiek roszczenia kierowane
w ramach niniejszej ograniczonej
gwarancji do firmy Lexmark lub
Przedstawiciela dotyczące wydajności lub
braku wydajności tego produktu mogą
zostać uwzględnione z pokryciem
rzeczywistych szkód do limitu określonego
w następnym punkcie.
Odpowiedzialność finansowa firmy
Lexmark za rzeczywiste szkody
wynikające z dowolnego powodu jest
ograniczona do wysokości kosztów
poniesionych na zakup produktu, który
spowodował szkody. To ograniczenie
odpowiedzialności nie ma zastosowania
do roszczeń użytkownika związanych
z uszkodzeniami ciała, uszkodzeniami
majątku nieruchomego lub osobistego, za
które firma Lexmark jest prawnie
odpowiedzialna. W ŻADNYM WYPADKU
FIRMA LEXMARK NIE JEST
ODPOWIEDZIALNA ZA UTRATĘ
ZYSKÓW LUB OSZCZĘDNOŚCI, ZA
SZKODY UBOCZNE, INNE SZKODY
GOSPODARCZE LUB INNE SZKODY
SPOWODOWANE ZŁYM DZIAŁANIEM
LUB BRAKIEM DZIAŁANIA PRODUKTU.
Ma to zastosowanie, nawet jeśli
powiadomiono firmę Lexmark lub
Przedstawiciela o możliwości zaistnienia
takich uszkodzeń. Firma Lexmark nie jest
odpowiedzialna za żadne roszczenia
użytkownika oparte na roszczeniach osób
trzecich.
Ograniczenie to stosuje się również do
dostawców i przedstawicieli firmy
Lexmark. Ograniczenia rekompensat
wypłacanych przez firmę Lexmark, jej
dostawców i przedstawicieli nie kumulują
się. Dostawcy i przedstawiciele są
zamierzonymi beneficjentami niniejszego
ograniczenia.
Dodatkowe prawa
Prawo niektórych stanów lub krajów nie
zezwala na ograniczenia czasu gwarancji
domniemanej lub nie zezwala na
wykluczenia lub ograniczenia
odszkodowań za straty przypadkowe lub
uboczne. W takim przypadku ograniczenia
lub wykluczenia nie mają zastosowania.
Niniejsza ograniczona gwarancja daje
użytkownikowi określone prawa.
Użytkownik może mieć również inne prawa
różne w zależności od stanu.
Certification ID: W003404
This certificate represents the capabilities and features that have passed the interoperability testing
governed by the Wi-Fi Alliance. Detailed descriptions of these features can be found at
www.wi-fi.org/certificate
Certification Date:
Category:
Company:
Product:
March 30, 2005
Wireless Printers and Print Servers
Lexmark International, Inc.
MarkNet N8050
This product has passed Wi-Fi certification testing for the following standards:
IEEE Standard
Security
802.11b
802.11g
WPA™ - Personal
WPA™ - Enterprise
For more information: www.wi-fi.org/certified_products

Podręcznik użytkownika

Transkrypt

Podobne dokumenty

Konserwacja drukarki

1 port równoległy

Tusz Lexmark AL44 XL+AL43XL zam. (czarny, kolor)

Tusz Lexmark 100XL magenta S505/705 14N1070E

Bęben światłoczuły do Samsung, Lexmark ML

Instalacja i udostępnianie drukarki. Prowadzisz jednoosobową firmę

Konfiguracja drukarek VLINE-112 i VLTP

Logowanie z upoważnienia w systemie EOD 1. Po zalogowaniu na
