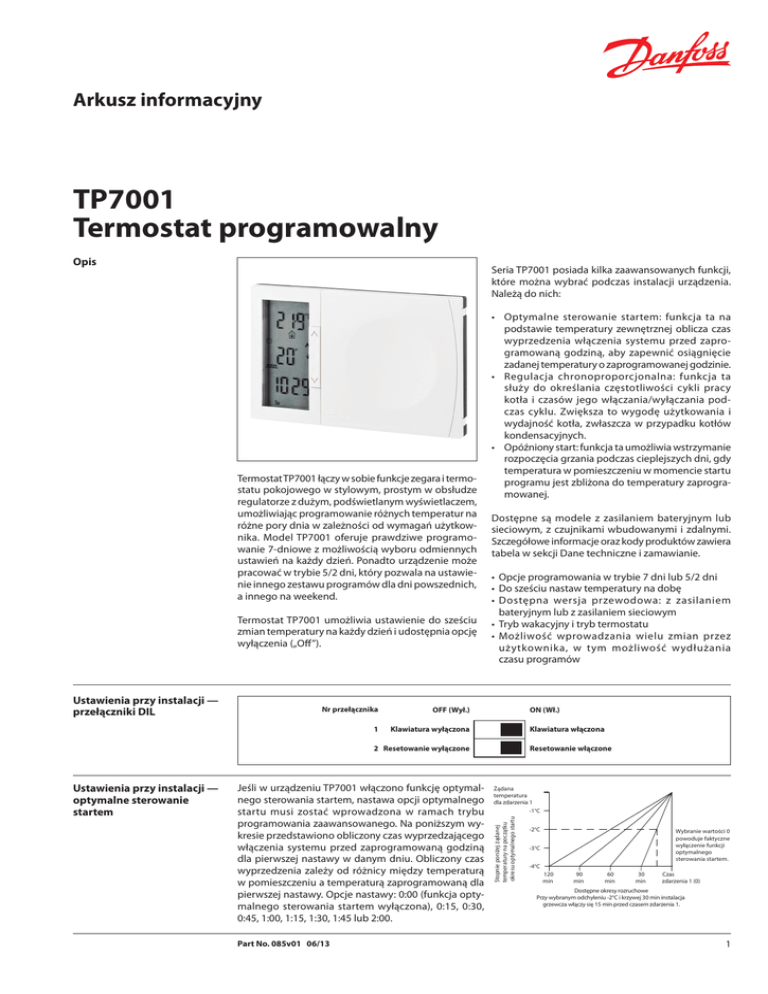

TP7001 Termostat programowalny

Arkusz informacyjny
TP7001
Termostat programowalny
Opis
Seria TP7001 posiada kilka zaawansowanych funkcji,
które można wybrać podczas instalacji urządzenia.
Należą do nich:
Termostat TP7001 łączy w sobie funkcje zegara i termostatu pokojowego w stylowym, prostym w obsłudze
regulatorze z dużym, podświetlanym wyświetlaczem,
umożliwiając programowanie różnych temperatur na
różne pory dnia w zależności od wymagań użytkownika. Model TP7001 oferuje prawdziwe programowanie 7-dniowe z możliwością wyboru odmiennych
ustawień na każdy dzień. Ponadto urządzenie może
pracować w trybie 5/2 dni, który pozwala na ustawienie innego zestawu programów dla dni powszednich,
a innego na weekend.
Termostat TP7001 umożliwia ustawienie do sześciu
zmian temperatury na każdy dzień i udostępnia opcję
wyłączenia („Off ”).
Ustawienia przy instalacji —
przełączniki DIL
Nr przełącznika
OFF (Wył.)
1
Klawiatura wyłączona
• Optymalne sterowanie startem: funkcja ta na
podstawie temperatury zewnętrznej oblicza czas
wyprzedzenia włączenia systemu przed zaprogramowaną godziną, aby zapewnić osiągnięcie
zadanej temperatury o zaprogramowanej godzinie.
• Regulacja chronoproporcjonalna: funkcja ta
służy do określania częstotliwości cykli pracy
kotła i czasów jego włączania/wyłączania podczas cyklu. Zwiększa to wygodę użytkowania i
wydajność kotła, zwłaszcza w przypadku kotłów
kondensacyjnych.
• Opóźniony start: funkcja ta umożliwia wstrzymanie
rozpoczęcia grzania podczas cieplejszych dni, gdy
temperatura w pomieszczeniu w momencie startu
programu jest zbliżona do temperatury zaprogramowanej.
Dostępne są modele z zasilaniem bateryjnym lub
sieciowym, z czujnikami wbudowanymi i zdalnymi.
Szczegółowe informacje oraz kody produktów zawiera
tabela w sekcji Dane techniczne i zamawianie.
• Opcje programowania w trybie 7 dni lub 5/2 dni
• Do sześciu nastaw temperatury na dobę
• Dostępna wersja przewodowa: z zasilaniem
bateryjnym lub z zasilaniem sieciowym
• Tryb wakacyjny i tryb termostatu
• Możliwość wprowadzania wielu zmian przez
użytkownika, w tym możliwość wydłużania
czasu programów
ON (Wł.)
Klawiatura włączona
2 Resetowanie wyłączone
Jeśli w urządzeniu TP7001 włączono funkcję optymalnego sterowania startem, nastawa opcji optymalnego
startu musi zostać wprowadzona w ramach trybu
programowania zaawansowanego. Na poniższym wykresie przedstawiono obliczony czas wyprzedzającego
włączenia systemu przed zaprogramowaną godziną
dla pierwszej nastawy w danym dniu. Obliczony czas
wyprzedzenia zależy od różnicy między temperaturą
w pomieszczeniu a temperaturą zaprogramowaną dla
pierwszej nastawy. Opcje nastawy: 0:00 (funkcja optymalnego sterowania startem wyłączona), 0:15, 0:30,
0:45, 1:00, 1:15, 1:30, 1:45 lub 2:00.
Part No. 085v01 06/13
Żądana
temperatura
dla zdarzenia 1
-1°C
Stopnie poniżej żądanej
temperatury na początku
okresu optymalnego startu
Ustawienia przy instalacji —
optymalne sterowanie
startem
Resetowanie włączone
-2°C
Wybranie wartości 0
powoduje faktyczne
wyłączenie funkcji
optymalnego
sterowania startem.
-3°C
-4°C
120
min
90
min
60
min
30
min
Czas
zdarzenia 1 (0)
Dostępne okresy rozruchowe
Przy wybranym odchyleniu -2°C i krzywej 30 min instalacja
grzewcza włączy się 15 min przed czasem zdarzenia 1.
1
Arkusz informacyjny TP7001 — Termostat programowalny
Dane techniczne
Funkcje termostatu
TP7001A
TP7001M
TP7001MA
Czujnik wbudowany
TP7001
Czujnik zdalny
Czujnik wbudowany
Czujnik zdalny
087N8005
087N8011
087N8006
087N8012
Numer katalogowy
Typ regulacji — Wł./Wył. (On/Off ) lub chronoproporcjonalna, 3, 6, 9 lub 12 cykli na godzinę
Tak
Podłączenie przewodowe
•
Format czasu zegara cyfrowego
•
24-godzinny (użytkownik może przestawić go w tryb 12-godzinny)
Programowanie do wyboru: 24-godzinne, 5/2 dni,
dzień A/B lub 7 dniowe
Tak
Liczba nastaw na dobę
Maks. 6
Zakres temperatur regulacji
Wyłączone (Off ), 5-30°C (możliwość zmiany na stopnie Fahrenheita)
Różnica temperatury przełączania
(tryb Wł./Wył. — On/Off )
0,1°C
Fabrycznie ustawiony program
Tak
Programowalny tryb wakacyjny
Tak, maksymalnie na rok
Wybierane podczas instalacji
sterowanie optymalnym startem
Tak — Off (Wył.) 0:15, 0:30, 0:45, 1:00, 1:15, 1:30, 1:45 lub 2:00
godziny wyprzedzenia włączenia przy nastawie minus 4 K
Tryb pracy termostatu i ochrona
przeciwko zamarzaniu
Tak — ustawienie fabryczne 5,0°C, ale z możliwością regulacji
temperatury w zakresie 5–30°C
2 baterie alkaliczne
AA/MN1500/LR6
230 V, 50 Hz
Zasilanie z kondensatora podczas
wymiany baterii (przez 1 minutę)
Bateria 3 V (trwałość 10 lat)
Zasilanie
Podtrzymanie pamięci
Załączanie przekaźnika sygnału wyjściowego
SPDT
Obciążalność znamionowa przekaźnika przy
załączaniu
3 (1) A, 10–230 V AC
Wymiary (mm)
140 x 91 x 28 (szer. x wys. x gł.)
Klasa zanieczyszczenia
2 stopień
Znamionowe napięcie impulsu
2,5 kV
Wytrzymałość termoplastyczna
75°C
Czujnik zdalny
Schemat elektryczny
087N774800
TP7001 i TP7001A
Czujnik pokojowy/
zewnętrzny/ogranicznik
lub włącznik
Czujnik pokojowy/
zewnętrzny/ogranicznik
lub włącznik
1
2
3
4
5
6
7
b
C
d
S COM
1
2
3
4
HTG
OFF
HTG
COM
HTG
ON
bZ
C
d
S COM
TP7001M i TP7001MA
Y
5
HTG
OFF
6
HTG
COM
7
HTG
ON
Zasilanie
X
Z
Zasilanie
Y
1
2
3
b
C
d
X
4
5
S COM
X, Y1i Z można
3 4do czujnika 5
2 podłączyć
pokojowego/zewnętrznego/ogranicznika
lubbdo włącznika
d S COM
C
X, Y i Z można podłączyć do czujnika
pokojowego/zewnętrznego/ogranicznika
lub do włącznika
6
7
8
9
HTG
COM
HTG
ON
HTG
OFF
L
6
HTG
COM
7
HTG
ON
10
N
8
9
10
HTG
OFF
L
N
