Systemy do hodowli mikroorganizmów, drożdży i innych grzybów

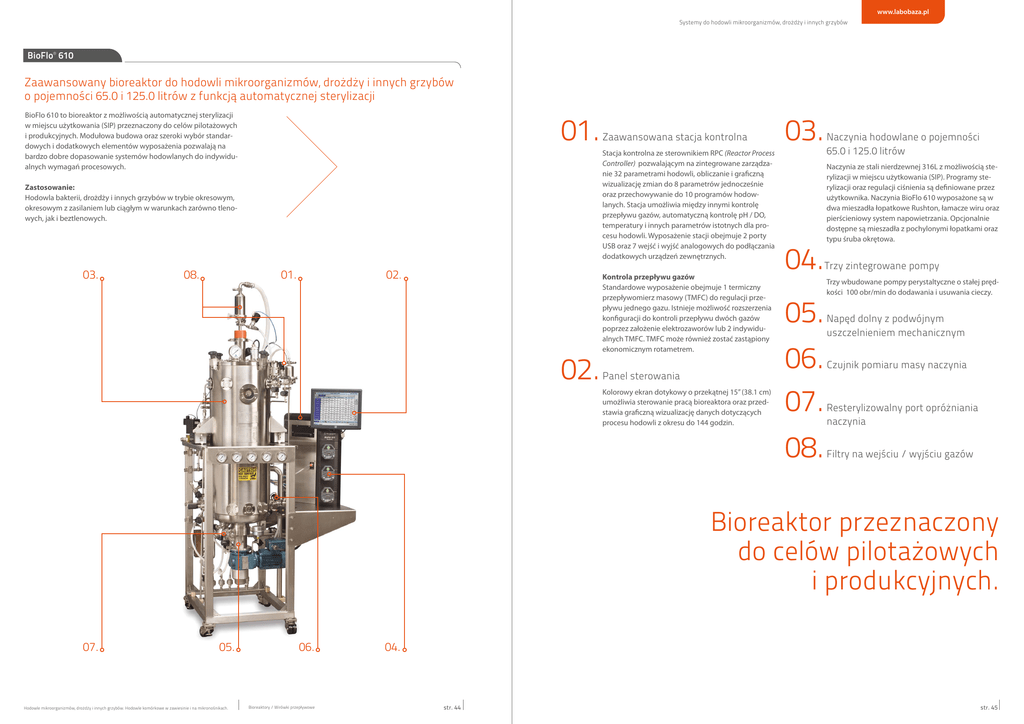

BioFlo® 610
Zaawansowany bioreaktor do hodowli mikroorganizmów, drożdży i innych grzybów
o pojemności 65.0 i 125.0 litrów z funkcją automatycznej sterylizacji
01.
BioFlo 610 to bioreaktor z możliwością automatycznej sterylizacji
w miejscu użytkowania (SIP) przeznaczony do celów pilotażowych
i produkcyjnych. Modułowa budowa oraz szeroki wybór standardowych i dodatkowych elementów wyposażenia pozwalają na
bardzo dobre dopasowanie systemów hodowlanych do indywidualnych wymagań procesowych.
Zaawansowana stacja kontrolna
Zastosowanie:
Hodowla bakterii, drożdży i innych grzybów w trybie okresowym,
okresowym z zasilaniem lub ciągłym w warunkach zarówno tlenowych, jak i beztlenowych.
03.
08.
01.
02.
02.
Stacja kontrolna ze sterownikiem RPC (Reactor Process
Controller) pozwalającym na zintegrowane zarządzanie 32 parametrami hodowli, obliczanie i graficzną
wizualizację zmian do 8 parametrów jednocześnie
oraz przechowywanie do 10 programów hodowlanych. Stacja umożliwia między innymi kontrolę
przepływu gazów, automatyczną kontrolę pH / DO,
temperatury i innych parametrów istotnych dla procesu hodowli. Wyposażenie stacji obejmuje 2 porty
USB oraz 7 wejść i wyjść analogowych do podłączania
dodatkowych urządzeń zewnętrznych.
Kontrola przepływu gazów
Standardowe wyposażenie obejmuje 1 termiczny
przepływomierz masowy (TMFC) do regulacji przepływu jednego gazu. Istnieje możliwość rozszerzenia
konfiguracji do kontroli przepływu dwóch gazów
poprzez założenie elektrozaworów lub 2 indywidualnych TMFC. TMFC może również zostać zastąpiony
ekonomicznym rotametrem.
Panel sterowania
Kolorowy ekran dotykowy o przekątnej 15’’ (38.1 cm)
umożliwia sterowanie pracą bioreaktora oraz przedstawia graficzną wizualizację danych dotyczących
procesu hodowli z okresu do 144 godzin.
03.
Naczynia hodowlane o pojemności
65.0 i 125.0 litrów
04.
Naczynia ze stali nierdzewnej 316L z możliwością sterylizacji w miejscu użytkowania (SIP). Programy sterylizacji oraz regulacji ciśnienia są definiowane przez
użytkownika. Naczynia BioFlo 610 wyposażone są w
dwa mieszadła łopatkowe Rushton, łamacze wiru oraz
pierścieniowy system napowietrzania. Opcjonalnie
dostępne są mieszadła z pochylonymi łopatkami oraz
typu śruba okrętowa.
Trzy zintegrowane pompy
05.
Trzy wbudowane pompy perystaltyczne o stałej prędkości 100 obr/min do dodawania i usuwania cieczy.
Napęd dolny z podwójnym
uszczelnieniem mechanicznym
06.
07.
Czujnik pomiaru masy naczynia
Resterylizowalny port opróżniania naczynia
08.
Filtry na wejściu / wyjściu gazów
Bioreaktor przeznaczony
do celów pilotażowych
i produkcyjnych.
07.
05.
Hodowle mikroorganizmów, drożdży i innych grzybów. Hodowle komórkowe w zawiesinie i na mikronośnikach.
06.
Bioreaktory / Wirówki przepływowe
04.
str. 44
str. 45
www.labobaza.pl
Systemy do hodowli mikroorganizmów, drożdży i innych grzybów
Dane techniczne BioFlo® 610
Pojemność całkowita [l]
Pojemność robocza [l]
Naczynia hodowlane
Mieszanie
Prędkość mieszania [obr/min]
65.0
125.0
16 – 50
31 – 100
Naczynia o proporcji wysokość / średnica 3:1 ze stali nierdzewnej 316L z elektropolerowanym wnętrzem do 15 Ra (standard), uszczelki klasy VI EPDM i silikonowe.
Certyfikaty zgodności: ASME / CE.
Dostęp do wnętrza naczynia przez pokrywę.
Ciśnienie robocze w naczyniu 50 PSIG, pełna próżnia.
Kontrola DO
Zakres 0 - 200% z dokładnością do 0.1%.
Sonda poligrafitowa.
Kontrola kaskadowa - połączenie z mieszaniem, napowietrzaniem i przepływem gazów.
Pompy
3 wbudowane pompy perystaltyczne o prędkości 100 obr/min do dodawania i usuwania
cieczy.
Możliwość dodawania pomp zewnętrznych.
Kontrola poziomu cieczy / piany
2 sondy poziomu cieczy / piany z możliwością sprzężenia z pracą pomp.
Porty komunikacyjne
7 analogowych wyjść i wejść do podłączania urządzeń i czujników zewnętrznych, 2 porty
USB, port komunikacyjny do oprogramowania BioCommand/SCADA.
Przyłącza
Woda: max 30 PSIG (3 GPM), filtracja 50 μm.
Powietrze / O2: max 30 PSIG, 32 SLPM dla 125 l: 64 SLPM.
Powietrze robocze: 80 - 100 PSIG, 2 scfm (56.6 SLPM) dla 125 l: 150 SLPM.
Para sterylna: 35 PSIG, 10 lb/hr dla 125 l: 20 lb/hr.
Para robocza: 35 PSIG, 50 lb/hr dla 125 l: 100 lb/hr.
Woda powrotna: ciśnienie zwrotne mniej niż 15 PSIG.
Kondensat: odpływ grawitacyjny.
Bioodpady: odpływ grawitacyjny.
Glikol / chłodnica: 30 PSIG, 4 GPM dla 125 l: 8 GPM.
Zasilanie elektryczne: 208/240 V, 50/60 Hz, 15 A.
Wymiary stacji kontrolnej
Szerokość 122 cm x głębokość 86 cm x wysokość 239 cm.
Warunki pracy
10 – 30oC i względna wilgotność do 80 %.
Napęd dolny, umieszczony w dnie naczynia z podwójnym uszczelnieniem mechanicznym.
50 – 700
50 – 500
Mieszadła
3 mieszadła typu Rushton w standardzie.
Opcjonalnie dostępne są mieszadła o małych siłach ścinających i typu śruba okrętowa
(Marine Blade).
Łamacze wiru
4 wyjmowalne łamacze wiru ze stali nierdzewnej 316L.
Porty w pokrywie
3 porty PG 13.5 (typowe przeznaczenie: czujnik poziomu / zapasowy, czujnik poziomu /
zapasowy, septum / zapasowy).
4 porty 1 ½’’ z podłączeniem sanitarnym typu NBS (typowe przeznaczenie: przetwornik
ciśnienia / zapasowy, wylot gazów i 2 porty do systemu myjącego / septum / zapasowy).
1 port 2’’ lampka oświetlająca wnętrze naczynia.
Porty w górnej części ściany bocznej
7 portów 1 ½’’ z podłączeniem sanitarnym typu NBS (typowe przeznaczenie: system
przedmuchiwania / zapasowy, system napowietrzania nad pożywkę / zapasowy, zawór
bezpieczeństwa i 4 porty z zaworami do dodatków lub zapasowe).
1 port 3’’ z podłączeniem sanitarnym typu NBS (port z oknem szklanym).
Porty w dolnej części ściany bocznej
7 portów 1 ½’’ z podłączeniem sanitarnym typu NBS (typowe przeznaczenie: czujnik
temperatury, do poboru próbek / zapasowy, manometr / zapasowy, bełkotka systemu
napowietrzania / zapasowy i 3 porty przeznaczone do sond pH, DO, redoks lub dowolnego
zastosowania).
Dno naczynia
1 port 1’’ z podłączeniem sanitarnym typu NBS, zainstalowany membranowy zawór do
opróżniania naczynia.
Jednostka sterująca
Wydajne sterowanie RPC (Reactor Process Controller). Zintegrowana kontrola do 32 parametrów procesowych, graficzne śledzenie zmian do 8 parametrów jednocześnie,
zapisanie do 10 programów hodowlanych oraz wbudowane funkcje bezpieczeństwa.
3 zintegrowane pompy; 2 porty USB oraz 7 wejść i wyjść analogowych do podłączania dodatkowych urządzeń zewnętrznych; zintegrowany system pomiaru wagi naczynia i inne.
Interfejs
Przemysłowy, kolorowy ekran dotykowy o wielkości 15’’ (38.1 cm) z regulacją kąta ustawienia.
Kontrola temperatury
Dokładność 0.1oC.
Od 10 oC powyżej medium chłodzącego do 50 oC.
Kontrola PID dla grzania i chłodzenia przy pomocy pary i wody.
Automatyczny program sterylizacji.
System zdolny do uzyskania wzrostu temperatury o 1oC w ciągu 1 minuty, w zakresie od
30 oC do 50 oC.
Opcjonalnie układ chłodzenia glikolem, zaprojektowany do odebrania 100 W / l ciepła.
Kontrola przepływu
i mieszania gazów
Standardowo z 1 TMFC i z 1 elektrozaworem do regulacji przepływu gazu.
65 l: 2 - 75 SLPM przy 30 PSIG,
125 l: 2 - 150 SLPM przy 30 PSIG.
Opcjonalnie możliwość rozszerzenia do kontroli dwóch gazów (2 TMFC), lub 1, 2 rotametrami - manualna kontrola gazów.
Opcjonalnie system dozowania gazów nad pożywką.
Doprowadzenie gazów
Podłączenia do 1, 2 gazów.
Bełkotka pierścieniowa. Filtr 0.2 μm w obudowie ze stali nierdzewnej.
Wylot gazów
Linia zaprojektowana w celu uzyskania jak najmniejszego ciśnienia wstecznego.
Na wylocie grzałka oraz skraplacz ze stali nierdzewnej, także regulator ciśnienia.
Filtr 1.2 μm.
Automatyczny regulator ciśnienia wstecznego.
Kontrola pH
Elektroda żelowa.
Zakres 2 - 14 pH z dokładnością do 0.1.
Kontrola kaskadowa - połączenie z pracą pomp, dopływem gazów i z zewnętrznymi pętlami kontrolnymi.
Hodowle mikroorganizmów, drożdży i innych grzybów. Hodowle komórkowe w zawiesinie i na mikronośnikach.
Bioreaktory / Wirówki przepływowe
str. 46
Konfiguracja systemu hodowlanego
BioFlo® 610
Systemy hodowlane BioFlo 610 są konfigurowane na drodze doboru
odpowiednich opcji w zależności od stosowanych aplikacji. W tym
celu prosimy o kontakt z przedstawicielem firmy Labo Baza, która jest
autoryzowanym dystrybutorem bioreaktorów New Brunswick w Polsce. Poniżej przedstawiamy niektóre z dostępnych opcji wyposażenia.
1. Kontrola przepływu gazów
- rotametr: 9.5 - 95 SLPM (naczynie 65 l) lub 15 - 150 (naczynie 125 l),
- 1 TMFC: 1.5 - 75 SLPM (naczynie 65 l) lub 3.0 - 150
(naczynie 125 l),
- 2 TMFC: 1.5 - 75 SLPM / 0.6 - 32 SLPM (naczynie 65 l)
lub 3.0 - 150 / 1.0 - 64 SLPM (naczynie 125 l),
- zawór podawania gazów nad pożywkę.
2. Wylot gazów
- skraplacz par wylotowych,
- automatyczna kontrola ciśnienia.
3.Mieszadła
- mieszadło łopatkowe Rushton – standard,
- mieszadło z pochylonymi łopatkami – opcja,
- mieszadło typu śruba okrętowa – opcja.
4. Sondy pomiarowe
- pojedyncze lub podwójne systemy kontroli pH / DO,
- systemy kontroli redoks,
- systemy detekcji piany / poziomu pożywki.
5. Dozowanie dodatkowych substancji i pobieranie prób
- resterylizowalny zawór do poboru prób,
- resterylizowalne zawory do dozowania dodatkowych substancji
(maksymalnie 4),
- septum 7-portowe (złącze 3.8 cm),
- butle do dozowania dodatkowych substancji (szkło / stal
nierdzewna),
- wyposażenie do sterylnego poboru prób (3 w zestawie).
6. Oprogramowanie BioCommand®
- BioCommand, wersja Track and Trend,
- BioCommand, wersja Batch Control,
- BioCommand, wersja Batch Control Plus.
7. Walidacja
- pakiet podstawowy,
- pakiet podstawowy, wersja Plus,
- pakiet rozszerzony.
8. Zestawy regulatorowe i filtry wstępne do mediów zasilających
- filtr wstępny do powietrza procesowego / zestaw regulatorowy,
- filtr wstępny do powietrza sterującego / zestaw regulatorowy,
- filtr wstępny do wody / zestaw regulatorowy,
- filtr wstępny do pary procesowej / zestaw regulatorowy,
- filtr wstępny do pary użytkowej / zestaw regulatorowy,
- zestaw połączeniowy.
9. Dodatkowe opcje
- głowice natryskowe do czyszczenia naczynia hodowlanego w
miejscu użytkowania,
- pompy zewnętrzne o zmiennej prędkości obrotowej,
- wagi zewnętrzne,
- złącze szeregowe 8-portowe (RS-232),
- zestawy części zamiennych,
- zestawy części wymienianych podczas konserwacji systemu,
- pasywacja systemu,
- naczynie hodowlane polerowane elektrolitycznie,
- czujnik ciśnienia do podwójnego uszczelnienia mechanicznego.
W celu otrzymania szczegółowych
danych technicznych oraz konfiguracji
systemu hodowlanego BioFlo 610
prosimy o kontakt z firmą Labo Baza.
