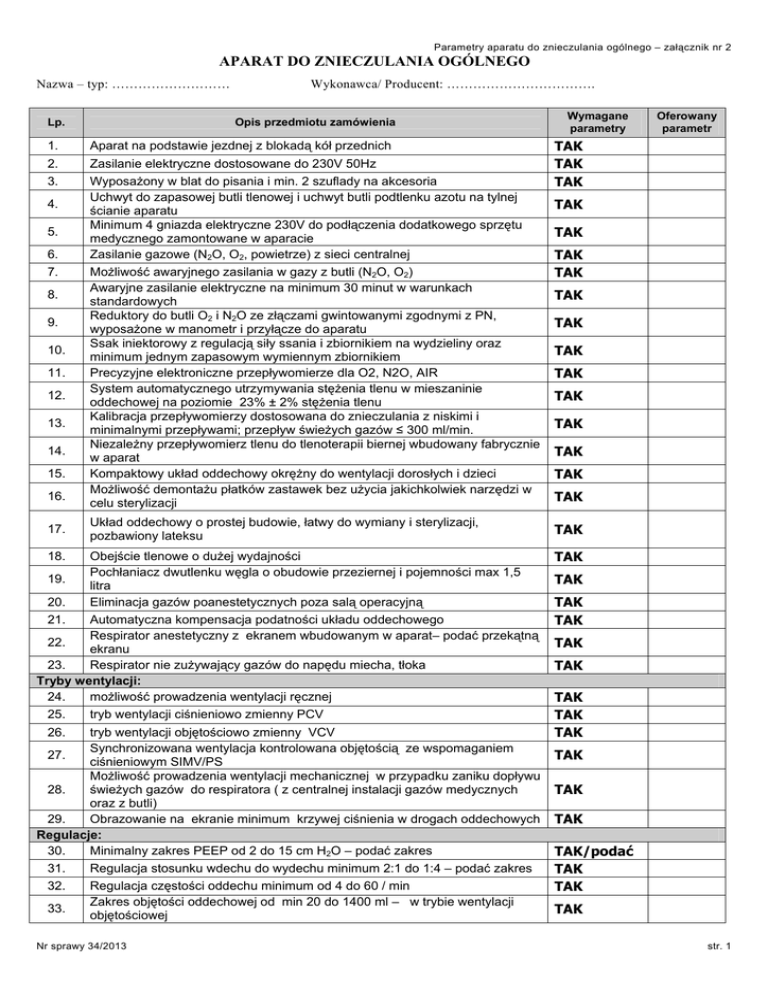

parametry aparatu do znieczulania ogólnego

Parametry aparatu do znieczulania ogólnego – załącznik nr 2
APARAT DO ZNIECZULANIA OGÓLNEGO
Nazwa – typ: ………………………
Wykonawca/ Producent: …………………………….
Lp.
Opis przedmiotu zamówienia
1.
2.
3.
Aparat na podstawie jezdnej z blokadą kół przednich
Zasilanie elektryczne dostosowane do 230V 50Hz
WyposaŜony w blat do pisania i min. 2 szuflady na akcesoria
Uchwyt do zapasowej butli tlenowej i uchwyt butli podtlenku azotu na tylnej
ścianie aparatu
Minimum 4 gniazda elektryczne 230V do podłączenia dodatkowego sprzętu
medycznego zamontowane w aparacie
Zasilanie gazowe (N2O, O2, powietrze) z sieci centralnej
MoŜliwość awaryjnego zasilania w gazy z butli (N2O, O2)
Awaryjne zasilanie elektryczne na minimum 30 minut w warunkach
standardowych
Reduktory do butli O2 i N2O ze złączami gwintowanymi zgodnymi z PN,
wyposaŜone w manometr i przyłącze do aparatu
Ssak iniektorowy z regulacją siły ssania i zbiornikiem na wydzieliny oraz
minimum jednym zapasowym wymiennym zbiornikiem
Precyzyjne elektroniczne przepływomierze dla O2, N2O, AIR
System automatycznego utrzymywania stęŜenia tlenu w mieszaninie
oddechowej na poziomie 23% ± 2% stęŜenia tlenu
Kalibracja przepływomierzy dostosowana do znieczulania z niskimi i
minimalnymi przepływami; przepływ świeŜych gazów ≤ 300 ml/min.
NiezaleŜny przepływomierz tlenu do tlenoterapii biernej wbudowany fabrycznie
w aparat
Kompaktowy układ oddechowy okręŜny do wentylacji dorosłych i dzieci
MoŜliwość demontaŜu płatków zastawek bez uŜycia jakichkolwiek narzędzi w
celu sterylizacji
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
Układ oddechowy o prostej budowie, łatwy do wymiany i sterylizacji,
pozbawiony lateksu
18.
Obejście tlenowe o duŜej wydajności
Pochłaniacz dwutlenku węgla o obudowie przeziernej i pojemności max 1,5
19.
litra
20.
Eliminacja gazów poanestetycznych poza salą operacyjną
21.
Automatyczna kompensacja podatności układu oddechowego
Respirator anestetyczny z ekranem wbudowanym w aparat– podać przekątną
22.
ekranu
23.
Respirator nie zuŜywający gazów do napędu miecha, tłoka
Tryby wentylacji:
24.
moŜliwość prowadzenia wentylacji ręcznej
25.
tryb wentylacji ciśnieniowo zmienny PCV
26.
tryb wentylacji objętościowo zmienny VCV
Synchronizowana wentylacja kontrolowana objętością ze wspomaganiem
27.
ciśnieniowym SIMV/PS
MoŜliwość prowadzenia wentylacji mechanicznej w przypadku zaniku dopływu
28.
świeŜych gazów do respiratora ( z centralnej instalacji gazów medycznych
oraz z butli)
29.
Obrazowanie na ekranie minimum krzywej ciśnienia w drogach oddechowych
Regulacje:
30.
Minimalny zakres PEEP od 2 do 15 cm H2O – podać zakres
31.
Regulacja stosunku wdechu do wydechu minimum 2:1 do 1:4 – podać zakres
32.
Regulacja częstości oddechu minimum od 4 do 60 / min
Zakres objętości oddechowej od min 20 do 1400 ml – w trybie wentylacji
33.
objętościowej
Nr sprawy 34/2013
Wymagane
parametry
Oferowany
parametr
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK/podać
TAK
TAK
TAK
str. 1
Parametry aparatu do znieczulania ogólnego – załącznik nr 2
34.
35.
Regulacja ciśnienia wdechu przy PCV minimum od 10 do 50 cm H2O – podać
zakres
Regulowana płynnie lub skokowo pauza oddechowa w zakresie minimum od 5
do 50%
Alarmy:
36.
niskiej minutowej objętości oddechowej
37.
minimalnego i maksymalnego ciśnienia wdechowego
38.
bezdechu
39.
braku zasilania w energię elektryczną
40.
braku zasilania w gazy
Prezentacja na ekranie w postaci liczbowej wyniku pomiaru min:
41.
stęŜenia tlenu w gazach wdechowych
42.
objętości oddechowej TV
43.
pojemności minutowej MV
44.
częstotliwości oddechowej f
45.
ciśnienia szczytowego
46.
ciśnienia Plateau
47.
ciśnienia średniego
48.
ciśnienia PEEP
49.
Parownik sevofluranu
50.
Komunikacja z aparatem w języku polskim
51.
Dwa komplety drenów oddechowych dla dorosłych
52.
Monitor pacjenta do aparatu do znieczulania
Monitor modułowy (dotyczy sprzętu i oprogramowania), jeden producent
53.
aparatu i monitora. Monitor kompatybilny z posiadanymi przez Zamawiającego
monitorami serii infinity
Poszczególne moduły pomiarowe i programowe przenoszone między
54.
monitorami bez udziału serwisu
Dowolne konfigurowanie kolejności wyświetlanych krzywych i innych
55.
parametrów na ekranie monitora
Monitor wyposaŜony we wbudowany akumulator umoŜliwiający zasilanie na
56.
minimum 3 godziny pracy
57.
Waga monitora poniŜej 7 kg
System umoŜliwiający automatyczną konfigurację monitora w celu
58.
dopasowania do wymagań róŜnych stanowisk. Monitor przygotowany do
stosowania dla wszystkich grup wiekowych od noworodka do dorosłego
Kolorowy pojedynczy ekran w postaci płaskiego wbudowanego panelu LCD
59.
TFT wysokiej jakości o przekątnej minimum 10”
60.
Opisy i komunikaty ekranowe w języku polskim
61.
Minimum 5 krzywych dynamicznych wyświetlanych jednocześnie na ekranie
62.
Zasilanie elektryczne dostosowane do 230V 50Hz
Bezpieczne i wygodne mocowanie do aparatu, umoŜliwiające łatwe
dopasowanie połoŜenia ekranu, Stacja dokująca z multiplikatorem portów
63.
ułatwiająca szybkie zakładanie i ściąganie monitora zapewniająca minimum
zasilanie sieciowe i przekazywanie sygnału sieciowego
64.
Mierzone parametry, moduły pomiarowe
65.
EKG
66.
pomiar częstości akcji serca – zakres minimum 30 ÷ 250/min
monitorowanie jednocześnie 3 z 7 odprowadzeń rzeczywistych, dokładność
67.
pomiaru częstości akcji serca przynajmniej 1 %
68.
MoŜliwość pomiaru 12 odprowadzeń EKG z mniej niŜ 10 elektrod
69.
w komplecie filtr zakłóceń elektrochirurgicznych
Oddech:
pomiar metodą impedancyjną w zakresie minimum 5 ÷ 120 odd/min,
70.
wyświetlane wartości cyfrowe i fala oddechu, dokładność pomiaru częstości
oddechów przynajmniej +/-2 oddechy na minutę
Nr sprawy 34/2013
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
str. 2
Parametry aparatu do znieczulania ogólnego – załącznik nr 2
Saturacja:
71.
w komplecie przewód interfejsowy i standardowy czujnik na palec
system monitorowania zapewniający poprawne pomiary przy słabym lub
72.
zakłóconym sygnale w zakresie minimum 30 ÷ 100%
Nieinwazyjny pomiar ciśnienia:
Pomiar ręczny i automatyczny z regulowanym interwałem w zakresie
73.
minimum 1 ÷ 240 min
prezentacja wartości skurczowej, rozkurczowej oraz średniej, ciągłe pomiary
74.
przez określony czas staza Ŝylna
w komplecie przewód i zestaw mankietów dla dorosłych (trzy rozmiary),
75.
mankiety pomiarowe bez lateksu
Pomiar temperatury:
76.
dwa tory pomiarowe
77.
wyświetlanie T1, T2
78.
w komplecie dwa czujniki temperatury: powierzchniowy i rektalny
Inwazyjny pomiar ciśnienia:
minimum dwa tory pomiarowe
79.
5 jednorazowych przetworników na zestaw
80.
moŜliwość pomiaru i wpisania nazw róŜnych ciśnień, w tym ciśnienia
81.
śródczaszkowego, dokładność pomiaru ciśnienia min. +/- 1 mmHg
Prezentacja graficzna pręŜności dwutlenku węgla CO2 w strumieniu
82.
wdechowym i wydechowym
Pomiar i prezentacja stęŜenia środków anestetycznych dla mieszaniny
83.
wdechowej i wydechowej, dla podtlenku azotu, izofluranu, sevofluranu,
halotanu, desfluranu oraz MAC w zaleŜności od wieku pacjenta
Prezentacja stęŜeń wdechowych i wydechowych tlenu w gazach oddechowych
84.
Kalkulator dawki leków
85.
Alarmy na minimum 3 poziomach waŜności – opisać
86.
Ręczne oraz automatyczne ustawienie wszystkich granic alarmowych na
87.
podstawie bieŜących parametrów monitorowanych u pacjenta
Pamięć minimum 50 sytuacji alarmowych zapisywanych ręczne i
88.
automatyczne w trakcie wystąpienia alarmu wraz z krzywymi dynamicznymi
Minimum 24-godzinne trendy wszystkich mierzonych parametrów w postaci
89.
tabel i wykresów aktualizacja prezentacji co 60 sek
Jednoczesna prezentacja trendów z min 10 i 60 min oraz krzywych im
90.
odpowiadających
MoŜliwość rozbudowy o moduł zwiotczenia mięśni NMT, Pomiar metodą ST,
TOF i PTC. sterowanie modułem z przedmiotowego monitora, komunikacja
91.
moduł jednostka centralna w języku polskim. Nie dopuszcza się osobnego
urządzenia.
Komunikacja z całym systemem w języku polskim
92.
1.
2.
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
Nie spełnienie któregokolwiek z powyŜszych parametrów (odpowiedź NIE) spowoduje odrzucenie oferty
bez dalszej jej oceny.
Zamawiający zastrzega moŜliwość wezwania Wykonawcy przed wyborem najkorzystniejszej oferty do
prezentacji zaoferowanego aparatu do znieczulania ogólnego w celu porównania parametrów
oferowanych z rzeczywistymi.
……………………………………..
pieczątka i podpis Wykonawcy
Nr sprawy 34/2013
str. 3
