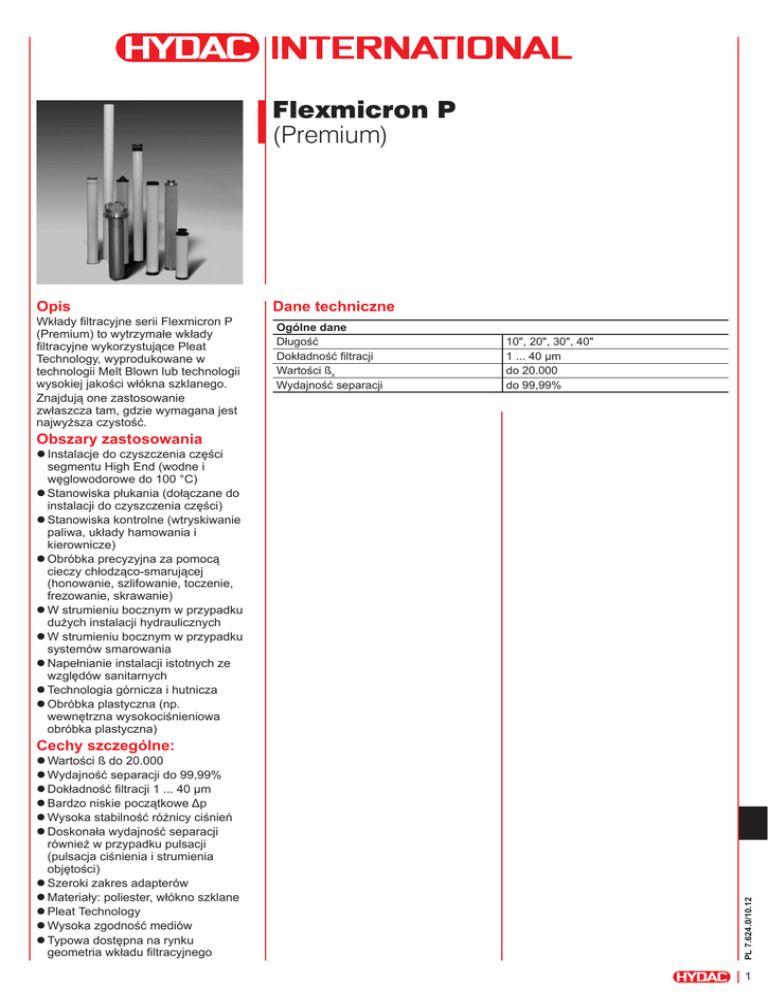

Flexmicron P
(Premium)
Opis
Wkłady filtracyjne serii Flexmicron P
(Premium) to wytrzymałe wkłady
filtracyjne wykorzystujące Pleat
Technology, wyprodukowane w
technologii Melt Blown lub technologii
wysokiej jakości włókna szklanego.
Znajdują one zastosowanie
zwłaszcza tam, gdzie wymagana jest
najwyższa czystość.
Dane techniczne
Ogólne dane
Długość
Dokładność filtracji
Wartości ßx
Wydajność separacji
10", 20", 30", 40"
1 ... 40 µm
do 20.000
do 99,99%
Obszary zastosowania
zzInstalacje do czyszczenia części
segmentu High End (wodne i
węglowodorowe do 100 °C)
zzStanowiska płukania (dołączane do
instalacji do czyszczenia części)
zzStanowiska kontrolne (wtryskiwanie
paliwa, układy hamowania i
kierownicze)
zzObróbka precyzyjna za pomocą
cieczy chłodząco-smarującej
(honowanie, szlifowanie, toczenie,
frezowanie, skrawanie)
zzW strumieniu bocznym w przypadku
dużych instalacji hydraulicznych
zzW strumieniu bocznym w przypadku
systemów smarowania
zzNapełnianie instalacji istotnych ze
względów sanitarnych
zzTechnologia górnicza i hutnicza
zzObróbka plastyczna (np.
wewnętrzna wysokociśnieniowa
obróbka plastyczna)
PL 7.624.0/10.12
Cechy szczególne:
zzWartości ß do 20.000
zzWydajność separacji do 99,99%
zzDokładność filtracji 1 ... 40 µm
zzBardzo niskie początkowe Δp
zzWysoka stabilność różnicy ciśnień
zzDoskonała wydajność separacji
również w przypadku pulsacji
(pulsacja ciśnienia i strumienia
objętości)
zzSzeroki zakres adapterów
zzMateriały: poliester, włókno szklane
zzPleat Technology
zzWysoka zgodność mediów
zzTypowa dostępna na rynku
geometria wkładu filtracyjnego
1
Czynniki R (Resistance)
Kodowanie
Długość wkładu filtracyjnego
10 = 10"
20 = 20"
30 = 30"
40 = 40"
Typ wkładu filtracyjnego
FM-P= Flexmicron P (Premium)
Dokładność filtracji
001 = 1 µm
003 = 3 µm
005 = 5 µm
010 = 10 µm
020 = 20 µm
030 = 30 µm
040 = 40 µm
Materiał filtracyjny
PES = poliester
GF = włókno szklane
Forma zaślepek
1 = adapter wtykowy (o-ring 1x 222), płaska zaślepka, wkład filtracyjny Ø 64 mm
2 = adapter wtykowy (o-ring 2x 222), płaska zaślepka, wkład filtracyjny Ø 64 mm
3 = adapter wtykowy (o-ring 2x 222), płaska zaślepka, wkład filtracyjny Ø 70 mm
5 = adapter wtykowy (o-ring 2x 222), ostrze centrujące, wkład filtracyjny Ø 70 mm
7 = bagnet (o-ring 2x 226), ostrze centrujące, wkład filtracyjny Ø 70 mm
10 = otwarta (uszczelka płaska DOE), wkład filtracyjny Ø 64 mm
12 = adapter Cuno (wiszące wkłady filtracyjne), wkład filtracyjny Ø 64 mm
inne na zapytanie
Materiał uszczelki
F = FKM (FPM, Viton®)
N = NBR
E = EPDM
Pozostałe typy wkładów filtracyjnych na zamówienie
Dokładność filtracji
N 40 FM-P 005 - PES 1 F Ciecze na
bazie wody
PES*
PES*
GF**
32,0
24,0
18,0
17,0
15,0
14,0
14,0
10,4
7,5
4,4
1,8
1,8
0,9
0,9
5,4
4,3
3,2
-
1 µm
3 µm
5 µm
10 µm
20 µm
30 µm
40 µm
Oleje
* ß > 5.000
**ß > 20.000
Maksymalna różnica ciśnień Δpmax i
dopuszczalny zakres temperatury we
wkładzie filtracyjnym:
Temperatury cieczy
-10 ... 30 °C
-10 ... 60 °C
-10 ... 100 °C
Materiał filtracyjny
PES
8 bar
6,5 bar
5 bar
Dobór urządzenia
Całkowita strata ciśnienia filtra przy
określonym przepływie składa się
z sumy Δp obudowy i Δp wkładu
filtracyjnego. Stratę ciśnienia obudowy
można określić na podstawie
charakterystyk straty ciśnienia. Stratę
ciśnienia wkładów filtracyjnych można
obliczyć na podstawie czynników R.
Poniższe wyliczenie opiera się na
czystych wkładach filtracyjnych.
Δp [bar] =
R x V (mm²/s) x Q (l/min)
n x l (inch) x 1000
R =czynnik R
V =lepkość (mm²/s)
Q =przepływ (l/min)
n =liczba wkładów filtracyjnych
l =długość wkładu filtracyjnego (inch)
Maksymalny dopuszczalny
przepływ
Długość wkładu
filtracyjnego
10"
13"
20"
30"
40"
Maks. dopuszczalny
przepływ
20 l/min.
26 l/min.
40 l/min.
60 l/min.
80 l/min.
PL 7.624.0/10.12
Inne natężenia przepływu na zapytanie.
2
Wymiary wkładów filtracyjnych Flexmicron P
Typ 1: adapter wtykowy, 1x o-ring (-222), płaska zaślepka
64
45.5
L2
Typ 2: adapter wtykowy, 2x o-ring (-222), płaska zaślepka
L1
64
45.5
L2
Typ 3: adapter wtykowy, 2x o-ring (-222), płaska zaślepka
Typ 5: adapter wtykowy, 2x o-ring (-222), ostrze centrujące
L1
L2
45.5
25.5
70
45.5
L2
70
L1
22.5
14
70
3
L1 w mm
L2 w mm
Oznaczenie
N10FM-P...
N13FM-P...
N20FM-P...
N30FM-P...
N40FM-P...
L1 w mm
L2 w mm
N20FM-P...
N30FM-P...
N40FM-P...
55
64
N20FM-P...
N30FM-P...
N40FM-P...
L2 w mm
18
18
18
18
18
1025
263
339
517
771
1025
263
339
517
771
1025
18
18
18
18
18
18
18
18
18
18
L1 w mm
241
317
495
749
1003
L1 w mm
254
330
508
762
N40MR-P...-990
1016
988
Oznaczenie
N37FM-P...
L1 w mm
977
6.5
64
65
61
Oznaczenie
N10FM-P...
N13FM-P...
N20FM-P...
N30FM-P...
N40FM-P...
N13FM-P...
Typ 12: adapter Cuno (wiszące wkłady filtracyjne)
L1
1025
L2 w mm
18
18
18
18
18
Oznaczenie
N10FM-P...
Typ 10: otwarta uszczelka płaska (DOE)
L1
L1 w mm
263
339
517
771
N13FM-P...
58.5
L1
Oznaczenie
N10FM-P...
N13FM-P...
N20FM-P...
N30FM-P...
N40FM-P...
Oznaczenie
N10FM-P...
Typ 7: bagnet, 2x o-ring (-226), ostrze centrujące
25.5
L1 w mm
263
339
517
771
PL 7.624.0/10.12
L1
Oznaczenie
N10FM-P...
N13FM-P...
N20FM-P...
N30FM-P...
N40FM-P...
3
PL 7.624.0/10.12
Uwaga
4
Dane zawarte w niniejszym prospekcie
odnoszą się do opisanych warunków pracy
i zastosowań.
W przypadku innego zastosowania i/
lub innych warunków pracy, należy
zwrócić się do odpowiedniego działu
specjalistycznego.
Zastrzega się prawo do wprowadzania
zmian technicznych.
