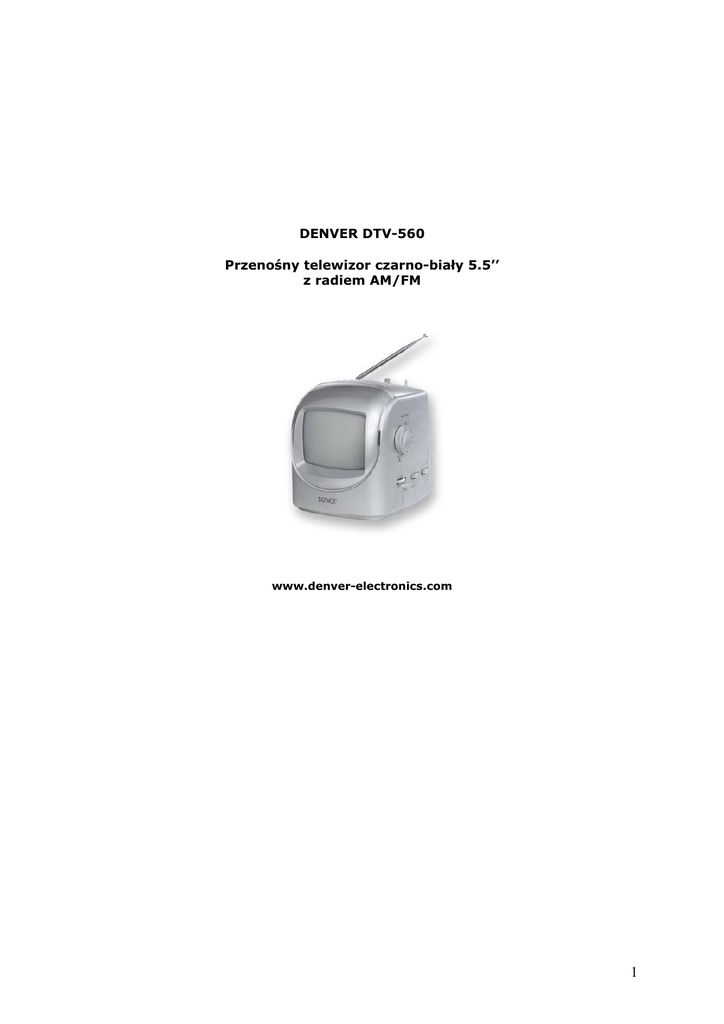

DTV 560, Polish

DENVER DTV-560
Przenośny telewizor czarno-biały 5.5’’
z radiem AM/FM
www.denver-electronics.com
1
Przyciski i przełączniki:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
strojenie kanałów radiowych
strojenie kanałów telewizyjnych
regulacja głośności
przełącznik radio/telewizor
przełącznik pasm
antena
złącze jack
wyjście antenowe
wejście video
wejście audio
stabilizacja obrazu (tracking)
kontrast
jasność
wejście na słuchawki
ZASILANIE:
A: BATERIE
1. Otwórz pokrywę zasobnika na baterie i włóż 10 baterii typu C.
2. Zamknij pokrywę zasobnika na baterie.
UWAGA: zwróć uwagę na polaryzację baterii (+/-). Nie używaj jednocześnie starych i nowych
baterii. Używaj razem tylko baterii jednego typu. Wyjmij baterie z urządzenia, jeśli ma być ono nie
używane przez dłuższy czas.
2
B. ZASILACZ AC
Jeden koniec zasilacza podłącz do domowego gniazdka ściennego, drugi podepnij do wejścia DC na
telewizorze.
UWAGA: 1. Zasilacz wymaga napięcia 13.5 V. 2. Jeśli podłączysz zasilacz do urządzenia, które ma
założone baterie, automatycznie przełączy się ono na zasilanie AC/DC.
C. ZASILANIE Z SIECI (AC)
Wtyczkę zasilania AC umieść w domowym gniazdku ściennym, drugi koniec podepnij do wejścia AC
w telewizorze.
UWAGA: 1. Używaj kabla zasilania dołączonego do urządzenia. Użycie innego przewodu może
uszkodzić telewizor. Jeśli urządzenie zasilane jest z sieci, wyjmij z niego baterie.
D. ANTENA TELESKOPOWA
W miejscach, gdzie sygnał telewizyjny jest wystarczająco silny, wbudowana antena teleskopowa
powinna gwarantować dobrą jakość obrazu i dźwięku. Należy wypróbować różne ustawienia anteny
i dobrać pozycję, która daje najlepszy odbiór.
E. ADAPTER ANTENY ZEWNĘTRZNEJ
W rejonach o słabym sygnale telewizyjnym czy radiowym lub w przypadku występowania
lokalnych interferencji zaleca się stosowanie anteny zewnętrznej, aby polepszyć jakość odbioru.
OBSŁUGA TELEWIZORA
Odbiór telewizyjny: ustaw przełącznik 4 w pozycji „TV”. Przełącznik pasm (5) ustaw w pozycji VHF
lub UHF.
VL: zaprogramuj niskie kanały VHF
VH: zaprogramuj wysokie kanały VHF
UHF: zaprogramuj wszystkie kanały UHF
Przesuwaj pokrętło strojenia kanałów aż pojawi się żądany kanał.
Dostosuj głośność pokrętłem 3 (dla radia i telewizji)
Stabilizacja obrazu – pokrętło 11
Jeśli obraz miga lub skacze w dół i górę należy delikatnie przesuwać pokrętło 11 aż obraz będzie
stabilny.
Jasność obrazu – pokrętło 13
Jeśli obraz jest zbyt ciemny lub zbyt jasny, należy dostosować jasność przy pomocy pokrętła 13.
Kontrast – pokrętło 12
Żądany poziom kontrastu ustawia się przy pomocy pokrętła 12.
STROJENIE STACJI RADIOWYCH
Ustaw przełącznik 4 w pozycji RADIO.
Przełącznik 5 ustaw w pozycji AM lub FM.
Pokrętłem strojenia stacji radiowych wybierz żądaną stację.
PODŁĄCZANIE URZĄDZENIA AUDIO/VIDEO
Do telewizora możesz podłączyć zewnętrzne urządzenie audio/video (np. VCD, kamerę,
magnetowid). W tym celu połącz wyjścia audio / video urządzenia zewnętrznego z wejściami
AUDIO i VIDEO znajdującymi się z tyłu telewizora.
3
