proj.bud.1

PRACOWNIA PROJEKTOWA „VITARO”
tel. (044) 682 21 57, tel. kom. 0 604 823 027
97-500 RADOMSKO

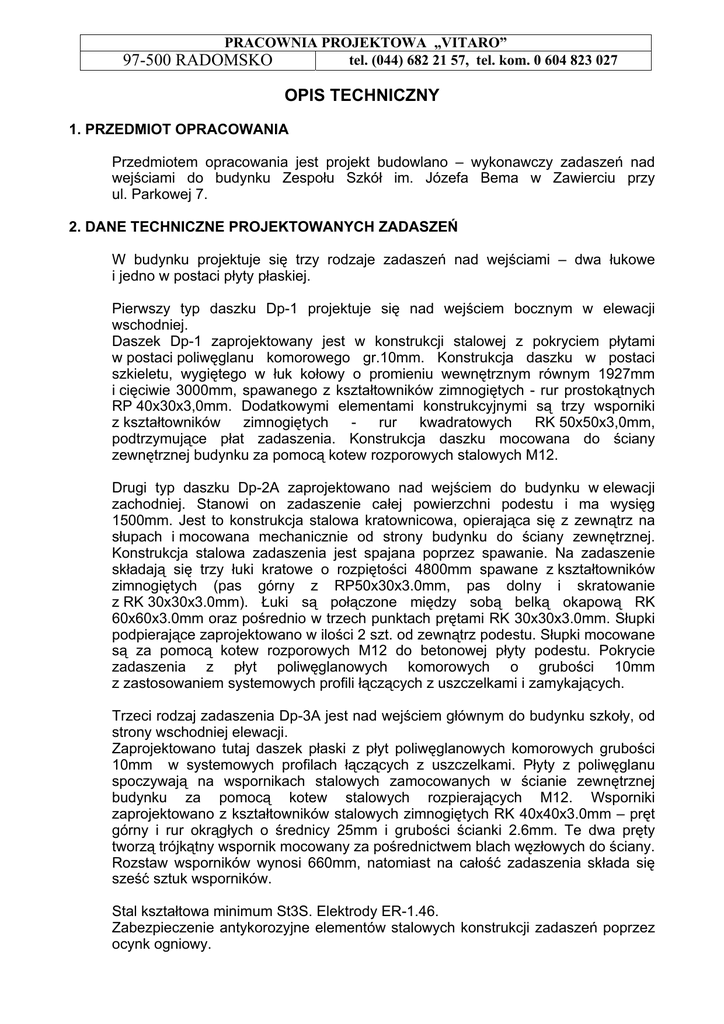

OPIS TECHNICZNY
1. PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest projekt budowlano – wykonawczy zadaszeń nad
wejściami do budynku Zespołu Szkół im. Józefa Bema w Zawierciu przy
ul. Parkowej 7.
2. DANE TECHNICZNE PROJEKTOWANYCH ZADASZEŃ
W budynku projektuje się trzy rodzaje zadaszeń nad wejściami – dwa łukowe
i jedno w postaci płyty płaskiej.
Pierwszy typ daszku Dp-1 projektuje się nad wejściem bocznym w elewacji
wschodniej.
Daszek Dp-1 zaprojektowany jest w konstrukcji stalowej z pokryciem płytami
w postaci poliwęglanu komorowego gr.10mm. Konstrukcja daszku w postaci
szkieletu, wygiętego w łuk kołowy o promieniu wewnętrznym równym 1927mm
i cięciwie 3000mm, spawanego z kształtowników zimnogiętych - rur prostokątnych
RP 40x30x3,0mm. Dodatkowymi elementami konstrukcyjnymi są trzy wsporniki
z kształtowników
zimnogiętych
rur
kwadratowych
RK 50x50x3,0mm,
podtrzymujące płat zadaszenia. Konstrukcja daszku mocowana do ściany
zewnętrznej budynku za pomocą kotew rozporowych stalowych M12.
Drugi typ daszku Dp-2A zaprojektowano nad wejściem do budynku w elewacji
zachodniej. Stanowi on zadaszenie całej powierzchni podestu i ma wysięg
1500mm. Jest to konstrukcja stalowa kratownicowa, opierająca się z zewnątrz na
słupach i mocowana mechanicznie od strony budynku do ściany zewnętrznej.
Konstrukcja stalowa zadaszenia jest spajana poprzez spawanie. Na zadaszenie
składają się trzy łuki kratowe o rozpiętości 4800mm spawane z kształtowników
zimnogiętych (pas górny z RP50x30x3.0mm, pas dolny i skratowanie
z RK 30x30x3.0mm). Łuki są połączone między sobą belką okapową RK
60x60x3.0mm oraz pośrednio w trzech punktach prętami RK 30x30x3.0mm. Słupki
podpierające zaprojektowano w ilości 2 szt. od zewnątrz podestu. Słupki mocowane
są za pomocą kotew rozporowych M12 do betonowej płyty podestu. Pokrycie
zadaszenia z płyt poliwęglanowych komorowych o grubości 10mm
z zastosowaniem systemowych profili łączących z uszczelkami i zamykających.
Trzeci rodzaj zadaszenia Dp-3A jest nad wejściem głównym do budynku szkoły, od
strony wschodniej elewacji.
Zaprojektowano tutaj daszek płaski z płyt poliwęglanowych komorowych grubości
10mm w systemowych profilach łączących z uszczelkami. Płyty z poliwęglanu
spoczywają na wspornikach stalowych zamocowanych w ścianie zewnętrznej
budynku za pomocą kotew stalowych rozpierających M12. Wsporniki
zaprojektowano z kształtowników stalowych zimnogiętych RK 40x40x3.0mm – pręt
górny i rur okrągłych o średnicy 25mm i grubości ścianki 2.6mm. Te dwa pręty
tworzą trójkątny wspornik mocowany za pośrednictwem blach węzłowych do ściany.
Rozstaw wsporników wynosi 660mm, natomiast na całość zadaszenia składa się
sześć sztuk wsporników.
Stal kształtowa minimum St3S. Elektrody ER-1.46.
Zabezpieczenie antykorozyjne elementów stalowych konstrukcji zadaszeń poprzez
ocynk ogniowy.
