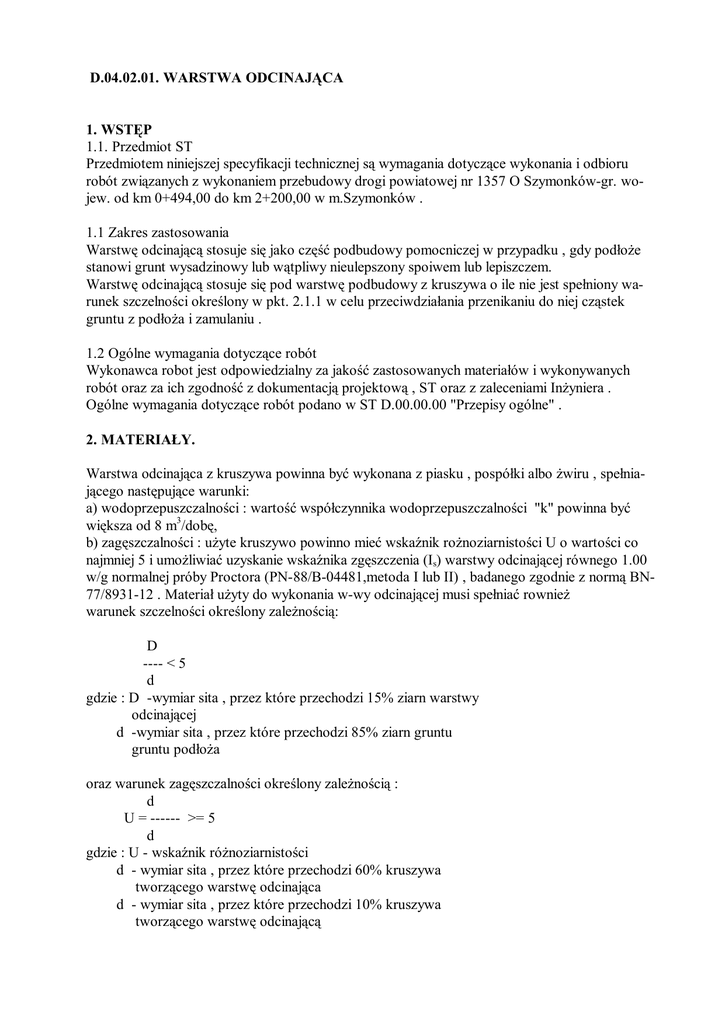

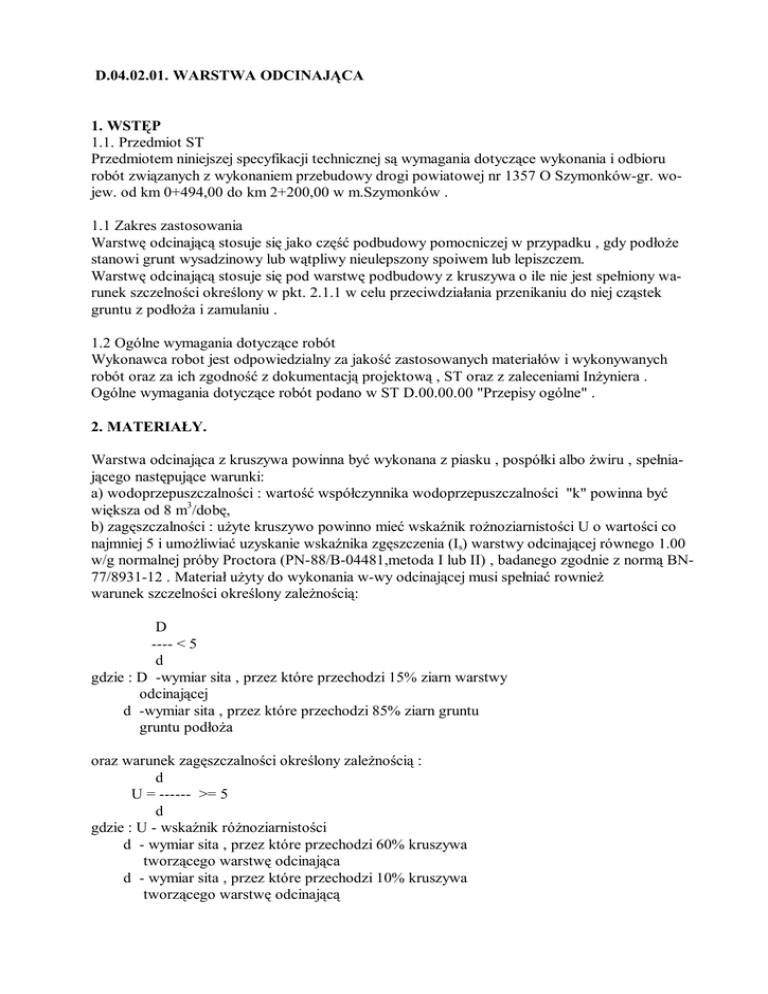

D.04.02.01. WARSTWA ODCINAJĄCA

D.04.02.01. WARSTWA ODCINAJĄCA
1. WSTĘP
1.1. Przedmiot ST
Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru
robót związanych z wykonaniem przebudowy drogi powiatowej nr 1357 O Szymonków-gr. wojew. od km 0+494,00 do km 2+200,00 w m.Szymonków .
1.1 Zakres zastosowania
Warstwę odcinającą stosuje się jako część podbudowy pomocniczej w przypadku , gdy podłoże
stanowi grunt wysadzinowy lub wątpliwy nieulepszony spoiwem lub lepiszczem.
Warstwę odcinającą stosuje się pod warstwę podbudowy z kruszywa o ile nie jest spełniony warunek szczelności określony w pkt. 2.1.1 w celu przeciwdziałania przenikaniu do niej cząstek
gruntu z podłoża i zamulaniu .
1.2 Ogólne wymagania dotyczące robót
Wykonawca robot jest odpowiedzialny za jakość zastosowanych materiałów i wykonywanych
robót oraz za ich zgodność z dokumentacją projektową , ST oraz z zaleceniami Inżyniera .
Ogólne wymagania dotyczące robót podano w ST D.00.00.00 "Przepisy ogólne" .
2. MATERIAŁY.
Warstwa odcinająca z kruszywa powinna być wykonana z piasku , pospółki albo żwiru , spełniającego następujące warunki:
a) wodoprzepuszczalności : wartość współczynnika wodoprzepuszczalności "k" powinna być
większa od 8 m3/dobę,
b) zagęszczalności : użyte kruszywo powinno mieć wskaźnik rożnoziarnistości U o wartości co
najmniej 5 i umożliwiać uzyskanie wskaźnika zgęszczenia (Is) warstwy odcinającej równego 1.00
w/g normalnej próby Proctora (PN-88/B-04481,metoda I lub II) , badanego zgodnie z normą BN77/8931-12 . Materiał użyty do wykonania w-wy odcinającej musi spełniać rownież
warunek szczelności określony zależnością:
D
---- < 5
d
gdzie : D -wymiar sita , przez które przechodzi 15% ziarn warstwy
odcinającej
d -wymiar sita , przez które przechodzi 85% ziarn gruntu
gruntu podłoża
oraz warunek zagęszczalności określony zależnością :
d
U = ------ >= 5
d
gdzie : U - wskaźnik różnoziarnistości
d - wymiar sita , przez które przechodzi 60% kruszywa
tworzącego warstwę odcinająca
d - wymiar sita , przez które przechodzi 10% kruszywa
tworzącego warstwę odcinającą
oraz możliwością uzyskania wskaźnika zagęszczenia (I ) warstwy odcinającej równego 1.00 według normalnej próby Proctora (PN-88/B-04481 , metoda I lub II) badanego zgodnie z normą
BN-77/8931-12 .
3. SPRZĘT.
Do wykonania warstwy odcinającej z kruszywa należy stosować zgarniarki , równiarki i walce
drogowe, a w razie potrzeby inny sprzęt zagęszczający , zapewniający uzyskanie wymaganego
wskaźnika zagęszczenia w miejscach trudno dostępnych.
4. TRANSPORT.
Należycie wymieszane kruszywo o wilgotności optymalnej , należy dostarczyć na budowę w warunkach zabezpieczających je przed wysychaniem , wpływami atmosferycznymi i segregacją
5. WYKONANIE ROBÓT.
5.1. Korytowanie
Po wytyczeniu przebiegu trasy oraz wyniesieniu punktów wysokościowych należy zebrać nadmiar
gruntu lub wyrównać nierówności do rzędnych spodu warstw konstrukcyjnych. Jeżeli w wyniku
badać geologicznych okaże się iż grunt ten można zastosować na nasypy , to nadmiar gruntu należy zhałdować w miejscu wskazanym przez inspektora nadzoru . Natomiast jeśli badania gruntu
wykażą iż nie można go stosować na nasypy , to zostanie on wywieziony na wysypisko lub inne
wskazane miejsce.
5.2 Przygotowanie podłoża.
Przed wykonaniem warstwy odcinającej wszelkie koleiny i miękkie miejsca podłoża z materiałów
niezwiązanych spoiwami lub lepiszczami oraz wszelkie powierzchnie nieodpowiednio zagęszczone lub wykazujące odchylenia wysokościowe od założonych rzędnych powinny być naprawione
przez spulchnienie , dodanie wody albo osuszenie poprzez mieszanie do osiągnięcia wilgotności
optymalnej powtórne wyrównanie i zagęszczenie
5.3. Rozkładanie kruszywa.
Kruszywo do wykonania warstwy odcinającej powinno być rozkładane w warstwie o jednakowej
grubości przy użyciu równiarki . Rozłożona warstwa powinna mieć taką grubość aby ostateczna
grubość warstwy po zagęszczeniu była równa grubości projektowanej .
5.4 Zagęszczanie kruszywa.
Natychmiast po końcowym wyprofilowaniu warstwy odcinającej należy przystąpić do jej zagęszczenia przez wałowanie . Wałowanie powinno postępować stopniowo od krawędzi do środka
warstwy przy przekroju daszkowym jezdni . Jakiekolwiek nierówności lub zagłębienia powstałe w
czasie zagęszczania powinny być wyrównane przez spulchnienie warstwy kruszywa i dodanie lub
usuniecie materiału , aż do otrzymania równej powierzchni . W miejscach niedostępnych dla walców warstwa odcinająca powinna być zagęszczona
zagęszczarkami płytowymi lub ubijakami mechanicznymi zaakceptowanymi przez Inżyniera.
Zagęszczenie należy kontynuować do osiągnięcia wskaźnika zagęszczenia nie mniejszego niż 1.00
w/g normalnej próby Proctora zgodnie z PN-88/B-04481(metoda I lub II).Wilgotność przy zagęszczeniu nie powinna różnić się od optymalnej o więcej niż 20% jej wartości .
6. KONTROLA JAKOŚCI ROBÓT.
Równość - nierówności poprzeczne warstwy odcinającej należy mierzyć 4 metrową łatą . Nierówności nie powinny przekraczać 2 cm.
Spadki poprzeczne - należy mierzyć za pomocą laty 4 metrowej i poziomicy . Spadki poprzeczne
warstwy odsączającej powinny być zgodne z dokumentacja projektowa z tolerancja +-0.5%
Rzędne wysokościowe - różnice między rzędnymi zmierzonymi a projektowanymi nie powinny
przekraczać +1cm i -2cm.
Szerokość - nie może różnić się od projektowanej o więcej niż +10cm i -5cm.
7. OBMIAR ROBÓT.
Obmiar warstwy odcinającej powinien być dokonany na budowie , w metrach kwadratowych (m2)
, po ułożeniu i zagęszczeniu.
8. ODBIÓR ROBÓT.
Odbiór warstwy odcinającej jest dokonywany na zasadach odbioru robót zanikających i ulęgających nakryciu i powinien być przeprowadzony w czasie umożliwiającym wykonanie ewentualnych
napraw bez hamowania postępu robót.
Wykonawca zgłasza Inżynierowi do odbioru zakończony odcinek warstwy odcinającej . Do odbioru Wykonawca przedstawi wszystkie wyniki badań z bieżącej kontroli robót.
9. PODSTAWA PŁATNOŚCI.
Płatność za metr kwadratowy wykonanej warstwy należy przyjmować zgodnie z obmiarem i ocena jakości wbudowanego materiału i wykonanej warstwy na podstawie wyników pomiarów i badań laboratoryjnych , z ewentualnymi potrąceniami za niewłaściwe cechy geometryczne i zagęszczenie.
Cena jednostkowa wykonanej warstwy odcinającej obejmuje:
-prace pomiarowe
-dostarczenie i rozłożenie na uprzednio przygotowanym podłożu
warstwy materiału o grubości i jakości określonej w dokumentacji projektowej i specyfikacjach
technicznych.
-wyrównanie ułożonej warstwy do wymaganego profilu
-zagęszczenie wyprofilowanej warstwy zgodnie ze specyfikacją techniczną
