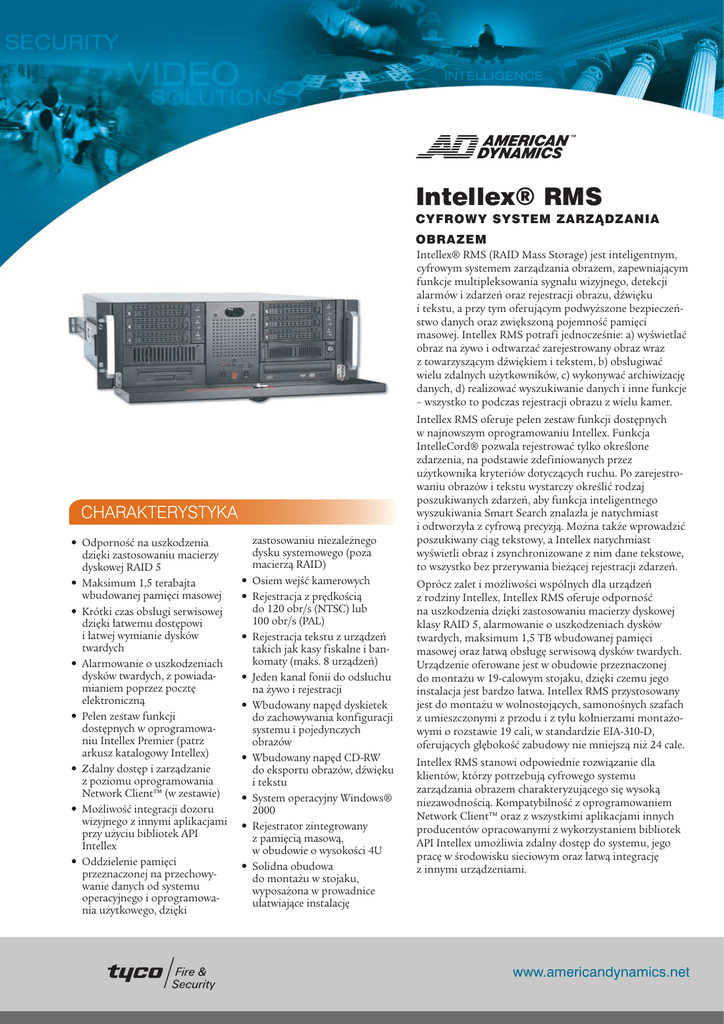

Intellex® RMS
CYFROWY SYSTEM ZARZÑDZANIA
OBRAZEM
Intellex® RMS (RAID Mass Storage) jest inteligentnym,
cyfrowym systemem zarzàdzania obrazem, zapewniajàcym
funkcje multipleksowania sygna∏u wizyjnego, detekcji
alarmów i zdarzeƒ oraz rejestracji obrazu, dêwi´ku
i tekstu, a przy tym oferujàcym podwy˝szone bezpieczeƒstwo danych oraz zwi´kszonà pojemnoÊç pami´ci
masowej. Intellex RMS potrafi jednoczeÊnie: a) wyÊwietlaç
obraz na ˝ywo i odtwarzaç zarejestrowany obraz wraz
z towarzyszàcym dêwi´kiem i tekstem, b) obs∏ugiwaç
wielu zdalnych u˝ytkowników, c) wykonywaç archiwizacj´
danych, d) realizowaç wyszukiwanie danych i inne funkcje
– wszystko to podczas rejestracji obrazu z wielu kamer.
CHARAKTERYSTYKA
• OdpornoÊç na uszkodzenia
dzi´ki zastosowaniu macierzy
dyskowej RAID 5
• Maksimum 1,5 terabajta
wbudowanej pami´ci masowej
• Krótki czas obs∏ugi serwisowej
dzi´ki ∏atwemu dost´powi
i ∏atwej wymianie dysków
twardych
• Alarmowanie o uszkodzeniach
dysków twardych, z powiadamianiem poprzez poczt´
elektronicznà
Pe∏en
zestaw funkcji
•
dost´pnych w oprogramowaniu Intellex Premier (patrz
arkusz katalogowy Intellex)
• Zdalny dost´p i zarzàdzanie
z poziomu oprogramowania
Network Client™ (w zestawie)
Mo˝liwoÊç
integracji dozoru
•
wizyjnego z innymi aplikacjami
przy u˝yciu bibliotek API
Intellex
Oddzielenie
pami´ci
•
przeznaczonej na przechowywanie danych od systemu
operacyjnego i oprogramowania u˝ytkowego, dzi´ki
zastosowaniu niezale˝nego
dysku systemowego (poza
macierzà RAID)
• Osiem wejÊç kamerowych
• Rejestracja z pr´dkoÊcià
do 120 obr/s (NTSC) lub
100 obr/s (PAL)
• Rejestracja tekstu z urzàdzeƒ
takich jak kasy fiskalne i bankomaty (maks. 8 urzàdzeƒ)
Jeden
kana∏ fonii do ods∏uchu
•
na ˝ywo i rejestracji
• Wbudowany nap´d dyskietek
do zachowywania konfiguracji
systemu i pojedynczych
obrazów
• Wbudowany nap´d CD-RW
do eksportu obrazów, dêwi´ku
i tekstu
• System operacyjny Windows®
2000
• Rejestrator zintegrowany
z pami´cià masowà,
w obudowie o wysokoÊci 4U
Solidna
obudowa
•
do monta˝u w stojaku,
wyposa˝ona w prowadnice
u∏atwiajàce instalacj´
Intellex RMS oferuje pe∏en zestaw funkcji dost´pnych
w najnowszym oprogramowaniu Intellex. Funkcja
IntelleCord® pozwala rejestrowaç tylko okreÊlone
zdarzenia, na podstawie zdefiniowanych przez
u˝ytkownika kryteriów dotyczàcych ruchu. Po zarejestrowaniu obrazów i tekstu wystarczy okreÊliç rodzaj
poszukiwanych zdarzeƒ, aby funkcja inteligentnego
wyszukiwania Smart Search znalaz∏a je natychmiast
i odtworzy∏a z cyfrowà precyzjà. Mo˝na tak˝e wprowadziç
poszukiwany ciàg tekstowy, a Intellex natychmiast
wyÊwietli obraz i zsynchronizowane z nim dane tekstowe,
to wszystko bez przerywania bie˝àcej rejestracji zdarzeƒ.
Oprócz zalet i mo˝liwoÊci wspólnych dla urzàdzeƒ
z rodziny Intellex, Intellex RMS oferuje odpornoÊç
na uszkodzenia dzi´ki zastosowaniu macierzy dyskowej
klasy RAID 5, alarmowanie o uszkodzeniach dysków
twardych, maksimum 1,5 TB wbudowanej pami´ci
masowej oraz ∏atwà obs∏ug´ serwisowà dysków twardych.
Urzàdzenie oferowane jest w obudowie przeznaczonej
do monta˝u w 19-calowym stojaku, dzi´ki czemu jego
instalacja jest bardzo ∏atwa. Intellex RMS przystosowany
jest do monta˝u w wolnostojàcych, samonoÊnych szafach
z umieszczonymi z przodu i z ty∏u ko∏nierzami monta˝owymi o rozstawie 19 cali, w standardzie EIA-310-D,
oferujàcych g∏´bokoÊç zabudowy nie mniejszà ni˝ 24 cale.
Intellex RMS stanowi odpowiednie rozwiàzanie dla
klientów, którzy potrzebujà cyfrowego systemu
zarzàdzania obrazem charakteryzujàcego si´ wysokà
niezawodnoÊcià. KompatybilnoÊç z oprogramowaniem
Network Client™ oraz z wszystkimi aplikacjami innych
producentów opracowanymi z wykorzystaniem bibliotek
API Intellex umo˝liwia zdalny dost´p do systemu, jego
prac´ w Êrodowisku sieciowym oraz ∏atwà integracj´
z innymi urzàdzeniami.
www.americandynamics.net
CYFROWY SYSTEM ZARZÑDZANIA OBRAZEM AMERICAN DYNAMICS INTELLEX RMS
DANE TECHNICZNE
Symbole modeli
Standard obrazu
Wewn´trzna pami´ç masowa Pole puste = NTSC
072 = 720 GB
P = PAL
096 = 960 GB
150 = 1500 GB
Pakiet oprogramowania
P = Premier
Numer wersji oprogramowania 32 = Wersja 3.2
Platforma R1 = RMS
Liczba wejÊç kamerowych
Rodzina D = Intellex
American Dynamics
ADD8R132P072 . . . . . . . . . . . . . . . . . . . . . .Wbudowana pami´ç masowa 720 GB, NTSC
ADD8R132P072P . . . . . . . . . . . . . . . . . . .Wbudowana pami´ç masowa 720 GB, PAL
ADD8R132P096 . . . . . . . . . . . . . . . . . . . . . .Wbudowana pami´ç masowa 960 GB, NTSC
ADD8R132P096P . . . . . . . . . . . . . . . . . . .Wbudowana pami´ç masowa 960 GB, PAL
ADD8R132P150 . . . . . . . . . . . . . . . . . . . . . . . .Wbudowana pami´ç masowa 1500 GB, NTSC
ADD8R132P150P . . . . . . . . . . . . . . . . . . .Wbudowana pami´ç masowa 1500 GB, PAL
Parametry ogólne
System rejestracji obrazu
*Format noÊnika wbudowanego . . . . . .Dyski twarde IDE o pojemnoÊci 720 GB,
960 GB lub 1500 GB w konfiguracji RAID 5
Format noÊnika wymiennego . . . . . . . .CD-RW IDE 5.25” half-height; nap´d
dyskietek 1.44 MB 3.5” half-height
Format archiwizacji . . . . . . . . . . . . . . . . .Opcjonalny zewn´trzny nap´d DAT, DDS-4,
z∏àcze SCSI-3; obs∏uga SDLT 320
Tryb rejestracji . . . . . . . . . . . . . . . . . . . . .Liniowy lub ciàg∏y, do wyboru
Standard obrazu . . . . . . . . . . . . . . . . . . .NTSC/EIA (zgodny z RS-170A)
lub PAL/CCIR
Pr´dkoÊç rejestracji obrazu (obr/s – liczba obrazów na sekund´)
NTSC/EIA . . . . . . . . . . . . . . . . . . . . . . . . .120, 60, 30, 15, 7,5, 2,5 lub 1
PAL/CCIR . . . . . . . . . . . . . . . . . . . . . . . . .100, 50, 25, 12,5, 6,25, 2 lub 0,8
RozdzielczoÊç . . . . . . . . . . . . . . . . . . . . . . .Wysoka 640 x 240 (rejestracja)
Niska 320 x 240 (rejestracja)
640 x 480 (obraz na ˝ywo),
800 x 600 (pe∏ny ekran)
Stosunek jakoÊci do obj´toÊci materia∏u
Rejestracja przed∏u˝ona . . . . . . . . . . . . .Kompresja maksymalna
Normalna . . . . . . . . . . . . . . . . . . . . . . . . .Kompresja Êrednia
Super . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Kompresja minimalna
Czu∏oÊç sygna∏u wizyjnego
Normalna . . . . . . . . . . . . . . . . . . . . . . . . .Âredni próg delta
Wysoka . . . . . . . . . . . . . . . . . . . . . . . . . . .Niski próg delta
Regulacja wzmocnienia sygna∏u . . . . . . . .Wzmocnienie ujemne, wzmocnienie zerowe
wzmocnienie dodatnie niskie
(do 150 m Cat 5)
wzmocnienie dodatnie Êrednie
(do 300 m Cat 5)
wzmocnienie dodatnie wysokie
(do 450 m Cat 5)
Ustawienia rejestracji
w trybie alarmowym . . . . . . . . . . . . . . . .Mo˝liwoÊç niezale˝nego zdefiniowania
pr´dkoÊci rejestracji, jakoÊci obrazu
i czu∏oÊci dla warunków alarmowych
Czas rejestracji . . . . . . . . . . . . . . . . . . . . .Mo˝liwoÊç ustalenia czasu rejestracji obrazu
przed alarmem i po alarmie w zakresie od 5
sekund do 5 minut
Harmonogram . . . . . . . . . . . . . . . . . . . . .Mo˝liwoÊç zaprogramowania czasów
rejestracji dla ka˝dego dnia tygodnia, ze
skokiem trzydziestominutowym
Elementy sterownicze i sygnalizacyjne na p∏ycie czo∏owej
Pokrywa p∏yty czo∏owej . . . . . . . . . . . . .CD-RW, nap´d dyskietek, dyski twarde,
wy∏àcznik zasilania, kontrolki LED
Dyskretne kontrolki LED . . . . . . . . . . .Zasilanie, alarm, rejestracja
Przyciski . . . . . . . . . . . . . . . . . . . . . . . . . .Zasilanie i reset
Menu konfiguracyjne i operacyjne . . . .Dost´p lokalny z poziomu interfejsu
oprogramowania lub zdalny z poziomu
oprogramowania Network Client v3.1
Informacje wyÊwietlane na ekranie . . . .Etykieta kamery, data i godzina, etykieta
alarmu, t∏umienie sygna∏u wizyjnego –
mo˝liwoÊç w∏àczenia lub wy∏àczenia tylko
w trybie odtwarzania
WejÊcia i wyjÊcia
WejÊcia sygna∏u wizyjnego . . . . . . . . . . . . .8 nieprzelotowych wejÊç BNC sygna∏u
zespolonego (composite), 1 Vp-p,
z mo˝liwoÊcià wyboru impedancji 75? lub
High-Z
Dane techniczne i dost´pnoÊç mogà ulec zmianie bez
powiadomienia.
Niektóre z wymienionych w niniejszym dokumencie nazw
produktów mogà byç nazwami handlowymi i/lub zastrze˝onymi
znakami towarowymi innych firm.
WejÊcia i wyjÊcia alarmowe . . . . . . . . . . .8 x, po jednym na kamer´, aktywowane
przez zamkni´cie styków lub sygna∏
TTL/CMOS
WejÊcia: polaryzacja programowalna
WyjÊcia: aktywne 1
WyjÊcie analogowe . . . . . . . . . . . . . . . . . . .1 x composite, 1 Vp-p, 75?
Cyfrowy monitor SVGA . . . . . . . . . . . . . .RozdzielczoÊç 800 x 600 pikseli,
cz´stotliwoÊç odÊwie˝ania poziomego
31...47 kHz, pionowego 50...75 Hz
Karta sieciowa . . . . . . . . . . . . . . . . . . . . . .Karta Ethernet TCP/IP, umo˝liwiajàca
jednoczesny dost´p sieciowy do materia∏ów
wideo z maksymalnie pi´ciu stanowisk
Network Client v3.1
Z∏àcza na p∏ycie tylnej
WejÊcia kamerowe . . . . . . . . . . . . . . . . . . .8 x composite BNC
WejÊcia i wyjÊcia alarmowe . . . . . . . . . . .Zaciski Êrubkowe na wyjmowanej p∏ytce
interfejsu
Zasilanie . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x IEC-320-C13
Klawiatura . . . . . . . . . . . . . . . . . . . . . . . . . .PS/2
Mysz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x 5-stykowe z∏àcze DIN typu PS/2,
z aktywnymi stykami 1, 3 i 5
Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x SVGA, DB15-S
WyjÊcie sygna∏u wizyjnego . . . . . . . . . . . .1 x composite BNC
WyjÊcie TV . . . . . . . . . . . . . . . . . . . . . . . . .1 x S-video (przejÊciówka S-video/RCA
w zestawie)
Drukarka . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x DB25-S, port równoleg∏y
USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 x
COM2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x RS-232, DB9-P
Sieç . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .RJ-45, skr´tka kategorii 3 lub 5 (Ethernet)
Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .WejÊcie liniowe lub mikrofonowe, wyjÊcie
liniowe typu RCA
SCSI-3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x gniazdo 68-stykowe w zestawie
z zewn´trznym nap´dem DAT
Parametry elektryczne
Zasilanie . . . . . . . . . . . . . . . . . . . . . . . . . . .100/240 VAC, 50/60 Hz, 2,5/1,0 A
UWAGA: Przed pod∏àczeniem zasilania nale˝y ustawiç prze∏àcznik napi´cia
sieciowego w odpowiednim po∏o˝eniu.
Parametry mechaniczne
Wymiary (wys. x szer. x g∏´b.) . . . . . . . . .178 x 432 x 574 mm (bez prowadnic
i uchwytów)
Masa urzàdzenia . . . . . . . . . . . . . . . . . . . .22,7 kg
Masa z opakowaniem transportowym .33,6 kg
Monta˝ w stojaku . . . . . . . . . . . . . . . . . . .Obudowa przystosowana do monta˝u
w stojakach zgodnych z normà EIA-310-D
z ko∏nierzami monta˝owymi o rozstawie
19 cali umieszczonymi z przodu i z ty∏u
Warunki otoczenia
Temperatura w miejscu pracy . . . . . . . . .+5°C...+35°C
WilgotnoÊç wzgl´dna . . . . . . . . . . . . . . . .5%... 95% (bez kondensacji)
Warunki sk∏adowania . . . . . . . . . . . . . . . .-10°C...+60°C
Maksymalne nachylenie podczas pracy 15°
WysokoÊç n. p. m. . . . . . . . . . . . . . . . . . . .0...3048 m
ZgodnoÊç z normami
Emisja zak∏óceƒ . . . . . . . . . . . . . . . . . . . . .FCC 15b, Class A
EN55022 (1998) Class A
EN61000-3-2 (1995)
EN61000-3-3 (1995)
OdpornoÊç na zak∏ócenia . . . . . . . . . . . .EN50130-4 (1996)
Bezpieczeƒstwo . . . . . . . . . . . . . . . . . . . . .EN60950 nowelizacje 1, 2 i 3
UL1950, CUL1950 trzecia edycja
Êwiadectwo CB Scheme IEC60950: 1999
Wyposa˝enie dodatkowe
ADDSNC32 . . . . . . . . . . . . . . . . . . . . . . . .Network Client v3.2
RDVSPK01 . . . . . . . . . . . . . . . . . . . . . . . . .G∏oÊniki
RDVEXP01 . . . . . . . . . . . . . . . . . . . . . . . . .Rozga∏´ênik portu danych tekstowych 1:4
RDVDAT01 . . . . . . . . . . . . . . . . . . . . . . . . .Zewn´trzny nap´d DAT SCSI (wraz z kartà
interfejsu SCSI)
RDVUPGSCSI01 . . . . . . . . . . . . . . . . . . . .Karta interfejsu SCSI-3
ADACHDDC120 . . . . . . . . . . . . . . . . . . . .Dysk twardy 120 GB z sankami
ADACHDDC160 . . . . . . . . . . . . . . . . . . . .Dysk twardy 160 GB z sankami
ADACHDDC250 . . . . . . . . . . . . . . . . . . . .Dysk twardy 250 GB z sankami
ADACSNET . . . . . . . . . . . . . . . . . . . . . . . .Modu∏ sterowania USB-SensorNet z kablem
*Oko∏o 18% miejsca na dysku zarezerwowane na oprogramowanie systemowe oraz
RAID 5
Uwaga: W systemach komputerowych o zasadniczym znaczeniu dla funkcjonowania
przedsi´biorstwa zaleca si´ stosowanie zasilaczy bezprzerwowych, celem
zabezpieczenia przed mo˝liwoÊcià utraty danych w nast´pstwie wahaƒ
napi´cia sieciowego.
VS309-04 02/05 A4PL
©2005 Sensormatic Electronics Corporation
