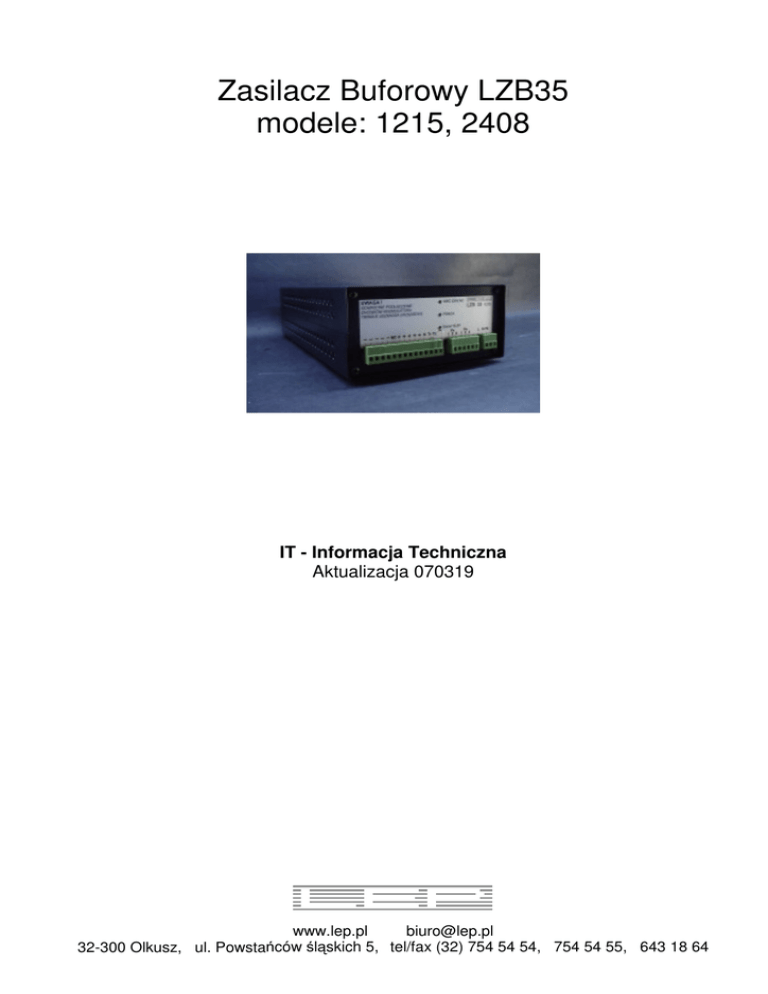

Zasilacz Buforowy LZB35 modele: 1215, 2408

Zasilacz Buforowy LZB35
modele: 1215, 2408
IT - Informacja Techniczna
Aktualizacja 070319
www.lep.pl
[email protected]
32-300 Olkusz, ul. Powstańców śląskich 5, tel/fax (32) 754 54 54, 754 54 55, 643 18 64
IT - Informacja Techniczna: ZASILACZ BUFOROWY LZB35 modele 1215, 2408 070319
Strona 2 z 8
1 - PRZEZNACZENIE WYROBU
Napięcie [V]
Zasilacz buforowy typu LZB35 przeznaczony jest do zasilania róŜnego typu urządzeń i systemów napięciem 12V DC od 12 do 15V (model 1215) oraz 24V DC - od 22 do 30V (model 2408) w zaleŜności od temperatury baterii
akumulatorów. Buforowy układ pracy zasilacza polega na równoległym podłączeniu na zaciskach wyjściowych
zasilacza akumulatora - zarówno małej jak i duŜej pojemności (do 200 Ah), dla którego producent dopuszcza
15
początkowy prąd ładowania na poziomie 15A. Przy obecności zasilania
podstawowego - 230V AC - zasilacz dostarcza energię do odbiorników i
równocześnie ładuje podłączony akumulator skompensowanym
termicznie napięciem. Dlatego przy pracy buforowej napięcie wyjściowe
zasilacza zaleŜy od temperatury sondy temperaturowej, która powinna
14
być przymocowana moŜliwie blisko akumulatora. Zasilacz moŜe równieŜ
13,8
stanowić źródło normalnego napięcia DC o wysokim współczynniku
stabilizacji z moŜliwością ustawienia napięcia wyjściowego w granicach
11÷15V (model 1215) oraz 22÷30V (model 2408). W takim przypadku
sondę temperaturową naleŜy zastąpić rezystorem 680 Ohm. Zasilacz
13
-20
0
20
+20 LZB35 moŜe być łączony szeregowo lub równolegle, a model 1215 w
Temperatura [°C]
połączeniu z falownikiem LFP32 moŜe stanowić urządzenie
Charakterystyka zaleŜności napięcia wyjściowego długookresowego zasilania awaryjnego w zaleŜności od pojemności
zasilacza LZB35-1215 w funkcji temperatury
przyłączonej baterii akumulatorów.
akumulatora
2 - BUDOWA I ZASADA DZIAŁANIA
Zasilacz LZB35 jest wysokosprawną przetwornicą PWM (Pulse Width Modulation - przetwornica pracująca z regulacją
współczynnika wypełnienia impulsów), posiadającą zabezpieczenie zwarciowe, przeciąŜeniowe, oraz wyposaŜona jest
opcjonalnie w układ sygnalizacyjny (LED’y i zaciski przekaźników sygnalizacyjnych) informujący o stanie akumulatora
(napięcie poniŜej 10,5V lub 21V) i awarii. Przetwornica posiada wbudowane zabezpieczenie termiczne zatrzymujące
jej pracę w sytuacji, gdy temperatura powietrza w bezpośrednim otoczeniu przekroczy 80ºC - po obniŜeniu się
temperatury otoczenia przetwornica wraca do normalnej pracy. W urządzeniu oznaczonym „W” wbudowany jest moduł
pomiarowy napięcia i prądu wyjściowego. Pomiar i wyświetlanie dokonywane jest z dokładnością do jednego miejsca
po przecinku tj. napięcie - 0,1V i prąd - 0,1A.
Aby zabezpieczyć akumulator przed zniszczeniem na skutek zbyt duŜego rozładowania moŜna wykorzystać
przekaźnik sygnalizacyjny PB (Uacu>10,5V lub Uacu>21V) do sterowania wysokoprądowego przekaźnika
zewnętrznego o napięciu zasilania cewki odpowiednio 12V lub 24V w celu odłączenia jednego z przewodów
podłączeniowych akumulatora.
UWAGA!!! Zasilacz LZB35 współpracuje z akumulatorami bezobsługowymi lub Ŝelowymi - w przypadku podłączenia
innego rodzaju akumulatora naleŜy okresowo sprawdzać poziom elektrolitu w akumulatorze.
Warunki bezpiecznej eksploatacji - uwagi:
1. W podłączonym do sieci 230V urządzeniu występują niebezpieczne napięcia.
2. Podłączenia elektryczne naleŜy wykonywać przy wyłączonym napięciu zasilania 230V.
3. Zacisk oznaczony jako PE musi być podłączony do przewodu ochronnego instalacji elektrycznej.
4. Nie wolno dopuszczać aby przez szczeliny i otwory obudowy do wnętrza urządzenia dostała się woda (lub
inne płyny) a takŜe jakikolwiek obce przedmioty.
5. Zasilacz nie posiada wymuszonego obiegu powietrza i dlatego wokół aŜuru obudowy naleŜy zapewnić
minimum 10 cm wolnej przestrzeni.
3 - DANE TECHNICZNE
Zasilanie AC:
Napięcie wyjściowe:
model 1215
model 2408
Maksymalna moc wyjściowa:
Ograniczenie prądu wyjściowego:
model 1215
model 2408
Sprawność:
Zabezpieczenia zacisków 230V:
Sygnalizacja optyczna (LED):
Przekaźniki sygnalizacyjne:
Miernik (wykonanie W)
Waga:
190÷240V
300W (układ ograniczenia prądu startu przetwornicy do 4A)
11÷15 VDC (ustawienie fabryczne 13,8V * przy 20°C)
22÷30 VDC (ustawienie fabryczne 27,6V * przy 20°C)
250 W *
15÷17,5A *
8÷9A *
82 %
warystory półprzewodnikowe 600V
LED „SIEĆ 230V AC” świeci - obecność napięcia 230V AC na zaciskach L, N
LED „PRACA” świeci - informacja o prawidłowym przetwarzaniu przez urządzenie napięcia wejściowego na
wyjściowe
LED „Uacu>10,5V” lub „Uacu>21V” świeci - napięcie na wyjściu zasilacza powyŜej 10,5V lub 21V (zarówno
przy podłączonym jak i nie podłączonym akumulatorze) (w zaleŜności od modelu zasilacza)
wyprowadzone zaciski dwóch przekaźników przełącznych, których stan kotwicy zmienia się odpowiednio do
zmiany sygnalizacji LED „PRACA” i „Uacu>10,5V” lub „Uacu>21” Stan normalnej pracy (podłączona sieć
230V AC, podłączony akumulator, napięcie na wyjściu zasilacza >10,5V lub odpowiednio >21V) - świecą
wszystkie LED'y, zwarte styki 1 i 2 przekaźników PA i PB.
wyświetlacz LED, pomiar napięcia z dokładnością 100mV, pomiar prądu z dokładnością 100mA,
2,4 kg
LEP - ul.Powstańców Śląskich 5, 32-300 Olkusz, tel/fax (32) 643 18 64, 754 54 54, 55
[email protected], www.lep.pl
IT - Informacja Techniczna: ZASILACZ BUFOROWY LZB35 modele 1215, 2408 070319
Wymiary:
Obudowa:
Zaciski - funkcje:
Zaciski - dane elektryczne:
Strona 3 z 8
166x87x300mm
metalowa malowana proszkowo lub cynkowana
+, - napięcie wyjściowe (wszystkie zaciski oznaczone „+” są zwarte, wszystkie zaciski oznaczone „-”
są zwarte)
S
- dla modelu 1215 i 1215W synchronizacja sygnalizacji Uacu>10,5V z falownikiem LFP32-1204
T1, T2
- podłączenie sondy temperaturowej (selekcjonowanej diody krzemowej)
L, N, PE - napięcie zasilania sieci 230V AC
pojedynczy zacisk - przewód 2,5 mm2, obciąŜenie 10A (12A)
*- w przypadku sondy temperaturowej przymocowanej do akumulatora napięcie zmienia się w funkcji temperatury zgodnie z charakterystyką
zalecaną przez producentów akumulatorów - porównaj z charakterystykami napięciowo - prądowo - temperaturowymi zasilacza
300 mm
4 - RYSUNKI
80 mm
86 mm
166 mm
rys1. Zasilacz Buforowy LZB35 - wymiary główne
5 - KONSERWACJA
Producent nie przewiduje specjalnych czynności konserwujących. W zaleŜności od warunków zainstalowania
zasilacza moŜna okresowo skontrolować wartość napięcia wyjściowego oraz stan złączy śrubowych (poluzowane
zaciski).
6 - INSTALOWANIE
Podłączenia elektryczne naleŜy wykonywać przy wyłączonym napięciu zasilania.
UWAGA! Dostawa nie obejmuje kabli podłączeniowych.
Zainstalowanie zasilacza LZB35 naleŜy dokonać według poniŜszego schematu postępowania oraz załączonego
rysunku podłączeniowego (dodatkowe schematy podłączeń - patrz Informacja Techniczna zasilacza LZB35):
1. Wyciągnąć zasilacz z opakowania.
2. Wybrać taką lokalizację zasilacza, aby był blisko akumulatora oraz aby był moŜliwy swobodny przepływ
powietrza wokół zasilacza - dla poprawnego chłodzenia. Uwaga! Zasilacz nie posiada wymuszonego obiegu
powietrza i dlatego wokół aŜuru obudowy naleŜy zapewnić minimum 10 cm wolnej przestrzeni.
3. Podłączyć zasilacz do odbiornika zgodnie z oznaczeniami (opis wyprowadzeń i odpowiadające im przewody i
złącza) oraz rysunkiem podłączenia i instrukcją obsługi odbiornika.
LEP - ul.Powstańców Śląskich 5, 32-300 Olkusz, tel/fax (32) 643 18 64, 754 54 54, 55
[email protected], www.lep.pl
IT - Informacja Techniczna: ZASILACZ BUFOROWY LZB35 modele 1215, 2408 070319
Strona 4 z 8
4. Przy pracy z akumulatorem, jeŜeli to wymagane podłączyć diodę stanowiącą sondę temperaturową na kablu,
który podłącza akumulator do zasilacza (jak najbliŜej akumulatora). JeŜeli nie jest wymagana kompensacja
napięcia ładowania w funkcji temperatury akumulatora dioda powinna pozostać w złączu zasilacza.
5. Podłączyć zasilacz do sieci 230V AC. UWAGA!!! Zacisk oznaczony jako PE musi być podłączony do
przewodu ochronnego instalacji elektrycznej.
6. Ustawić Ŝądane napięcie wyjściowe zasilacza za pomocą potencjometru dostępnego przez otwór w czołówce
zasilacza (pomiędzy złączami). Pomiaru i ustawienia napięcia wyjściowego naleŜy wykonać na złączach
wyjściowych zasilacza przy odłączonym akumulatorze i odbiornikach. Sonda temperaturowa podczas regulacji
powinna mieć ustabilizowaną temperaturę - w tym celu naleŜy po instalacji zasilacza i akumulatora odczekać
taką ilość czasu aby ich temperatura wyrównała się z otoczeniem.
7. W przypadku pracy zasilacza jako źródło normalnego napięcia DC o wysokim współczynniku stabilizacji z
moŜliwością ustawienia napięcia wyjściowego sondę temperaturową (diodę) naleŜy zastąpić rezystorem 680
Ohm i pozostawić w złączu zasilacza.
7 - URZĄDZENIA WSPÓŁPRACUJĄCE
1. Akumulator
2. Falownik PWM - LFP32 przeznaczony jest do wytwarzania przemiennego napięcia 230V AC o częstotliwości 50 Hz
w sytuacjach zaniku napięcia w sieci 230V AC. Urządzenie zostało zaprojektowane tak aby mogło zasilać równieŜ
odbiorniki energii elektrycznej o charakterze indukcyjnym.
8 - PRZYKŁADOWE SCHEMATY PODŁĄCZEŃ
Schemat podłączeń przetwornicy LZB 35 model 1215
Ustawić napięcie wyjściowe = 13,8 V przy 20°C
Dla innej temp. porównać z charakterystyką
akumulatora. Sprawdzić napięcie po
ustabilizowaniu się warunków pracy
SIEĆ 230V AC
LZB 35 1215
PRACA
Uacu>10,5V
1
NC
S
PA
2
3
1
PB
2
3
T1 T2
L
N
PE
zacisk
obudowy
podłączenie
zestyków
przekaźników
sygnalizacyjnych
według projektu
instalacji lokalnej
do
odbiorników
DC 12V
razem Imax=15A
Sondy temperaturowe
(selekcjonowane diody krzemowe).
Dopuszcza się montaŜ sondy
temperaturowej na kablu,
który podłącza akumulator (jak
najbliŜej akumulatora).
ACCU
Linka 2,5 mm2 (np. LGY 2,5mm2)
Linka max 2,5 mm2 (np. LGY 2,5mm2)
Przewód OMY 2x0,5 mm2
Linka 1,5 mm2 (np. LGY 1,5mm2)
LEP - ul.Powstańców Śląskich 5, 32-300 Olkusz, tel/fax (32) 643 18 64, 754 54 54, 55
[email protected], www.lep.pl
230 V AC
IT - Informacja Techniczna: ZASILACZ BUFOROWY LZB35 modele 1215, 2408 070319
Strona 5 z 8
Przykład zabezpieczenia akumulatora przed zniszczeniem na skutek zbyt duŜego rozładowania - wykorzystanie
przekaźnika sygnalizacyjnego PB(Uacu>10,5V) do sterowania wysokoprądowego przekaźnika zewnętrznego o
napięciu zasilania cewki 12V w celu odłączenia jednego z przewodów podłączeniowych akumulatora.
SIEĆ 230V AC
LZB 35 1215
PRACA
Uacu>10,5V
1
NC
S
T1 T2
PA
2
3
1
PB
2
3
L
N
PE
zacisk
obudowy
do
odbiorników
DC 12V
razem Imax=15A
230 V AC
ACCU
LEP - ul.Powstańców Śląskich 5, 32-300 Olkusz, tel/fax (32) 643 18 64, 754 54 54, 55
[email protected], www.lep.pl
IT - Informacja Techniczna: ZASILACZ BUFOROWY LZB35 modele 1215, 2408 070319
Strona 6 z 8
Schemat podłączeń zespołu przetwornic LZB35-1215 i LFP32-1204
Ustawić napięcie wyjściowe = 13,8 V przy 20°C
Dla innej temp. porównać z charakterystyką
akumulatora. Sprawdzić napięcie po
ustabilizowaniu się warunków pracy
LZB 35 1215
SIEĆ 230V AC
230V AC
PRACA
zacisk
obudowy
Uacu>10,5V
PB
PA
S
NC
T1 T2
L
N
PE
LFP 32 1204
SIEĆ 230V AC
MOC
Uacu<10,5V
S
B1
B2
L1 N1
G
L2 N2
PE
zacisk
obudowy
do odbiornika
230 V AC
Sondy temperaturowe
(selekcjonowane diody krzemowe).
Dopuszcza się montaŜ sondy
temperaturowej na kablu,
który podłącza akumulator (jak
najbliŜej akumulatora).
ACCU
Zewnętrzny monostabilny przycisk
odblokowania po zatrzymaniu pracy
falownika z powodu przeciąŜenia. Stała
zwora na zaciskach B1 i B2 powoduje
automatyczne odblokowanie po 3 sec.
Linka 2,5 mm2 (np. LGY 2,5mm2)
Przewód OMY 2x0,5 mm2
Linka 1,5 mm2 (np. LGY 1,5mm2)
LEP - ul.Powstańców Śląskich 5, 32-300 Olkusz, tel/fax (32) 643 18 64, 754 54 54, 55
[email protected], www.lep.pl
IT - Informacja Techniczna: ZASILACZ BUFOROWY LZB35 modele 1215, 2408 070319
Strona 7 z 8
Schemat połączenia szeregowego przetwornic LZB35-1215
Ustawić napięcie wyjściowe = 13,8 V przy 20°C
Dla innej temp. porównać z charakterystyką
akumulatora. Sprawdzić napięcie po
ustabilizowaniu się warunków pracy
LZB 35 1215
230 V AC
zacisk
obudowy
LZB 35 1215
SIEĆ 230V AC
PRACA
PRACA
Uacu>10,5V
Uacu>10,5V
PA
NC
S
SIEĆ 230V
AC
PB
T1 T2
PA
L
N
PE
NC
S
T1 T2
PB
L
N
PE
Ustawić napięcie wyjściowe = 13,8 V przy 20°C
Dla innej temp. porównać z charakterystyką
akumulatora. Sprawdzić napięcie po
ustabilizowaniu się warunków pracy
do
odbiorników
DC 24V
razem Imax=15A
Sondy temperaturowe
(selekcjonowane diody krzemowe).
Dopuszcza się montaŜ sondy
temperaturowej na kablu,
który podłącza akumulator (jak
najbliŜej akumulatora).
Sondy temperaturowe
(selekcjonowane diody krzemowe).
Dopuszcza się montaŜ sondy
temperaturowej na kablu,
który podłącza akumulator (jak
najbliŜej akumulatora).
ACCU
ACCU
Linka 2,5 mm2 (np. LGY 2,5mm2)
Przewód OMY 2x0,5 mm2
Linka max 2,5 mm2 (np. LGY 2,5mm2)
Linka 1,5 mm2 (np. LGY 1,5mm2)
LEP - ul.Powstańców Śląskich 5, 32-300 Olkusz, tel/fax (32) 643 18 64, 754 54 54, 55
[email protected], www.lep.pl
IT - Informacja Techniczna: ZASILACZ BUFOROWY LZB35 modele 1215, 2408 070319
Strona 8 z 8
Schemat połączenia równoległego zespołu przetwornic LZB35-1215
Ustawić napięcie wyjściowe = 13,8 V przy 20C
Dla innej temp. porównać z charakterystyką
akumulatora. Sprawdzić napięcie po
ustabilizowaniu się warunków pracy.
LZB35-1215
SIEĆ 230V AC
PRACA
Uacu>10,5V
1
NC
PA
2 3
PB
2 3
1
S T1 T2
L N PE
zacisk obudowy
230V AC
3x1,5mmkw
LZB35-1215
SIEĆ 230V AC
PRACA
Uacu>10,5V
1
NC
6x2,5mmkw
PA
2 3
1
PB
2 3
S T1 T2
L N PE
zacisk obudowy
230V AC
3x1,5mmkw
Ustawić napięcie wyjściowe = 13,8 V przy 20C
Dla innej temp. porównać z charakterystyką
akumulatora. Sprawdzić napięcie po
ustabilizowaniu się warunków pracy
6x2,5mmkw
2x2,5mmkw
Do odbiorników
DC 12V
razem Imax=30A
2x2,5mmkw
2x2,5mmkw
Sondy temperaturowe (selekcjonowane diody krzemowe).
Dopuszcza się montaŜ sondy temperaturowej na kablu,
który podłącza akumulator (jak najbliŜej akumulatora).
Zacisk S w LZB35 jest zaciskiem wejściowym. W sytuacji równoległego łączenia zasilaczy zewnętrzny sygnalizator o zbyt niskim napięciu akumulatora (10,5) naleŜy
podłączyć do wybranego przekaźnika PB
LEP - ul.Powstańców Śląskich 5, 32-300 Olkusz, tel/fax (32) 643 18 64, 754 54 54, 55
[email protected], www.lep.pl
