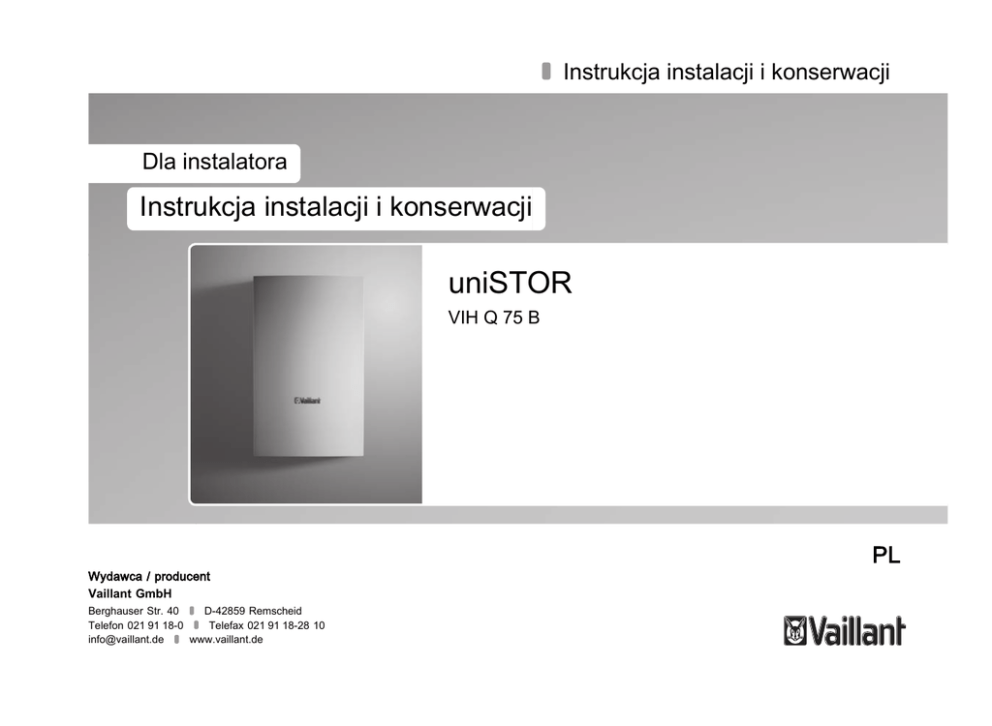

uniSTOR - Vaillant

Instrukcja instalacji i konserwacji
Dla instalatora
Instrukcja instalacji i konserwacji
uniSTOR
VIH Q 75 B
Wydawca / producent
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Telefon 021 91 18‑0 Telefax 021 91 18‑28 10
[email protected] www.vaillant.de
PL
Pojemność
Pojemność
8
Przeglądy, konserwacja i części zamienne........ 12
8.1
Plan konserwacji.................................................. 12
1
Bezpieczeństwo ................................................... 3
8.2
Opróżnianie zasobnika ........................................ 13
1.1
Ostrzeżenia związane z wykonywanymi
czynnościami ......................................................... 3
8.3
Sprawdzenie poprawności funkcji zaworu
bezpieczeństwa ................................................... 13
1.2
Użytkowanie zgodne z przeznaczeniem ............... 3
8.4
Czyszczenie zbiornika wewnętrznego................. 13
1.3
Ogólne wskazówki bezpieczeństwa ...................... 5
8.5
Pielęgnacja produktu ........................................... 13
1.4
Oznaczenie CE...................................................... 6
8.6
Zamawianie części zamiennych .......................... 14
1.5
Przepisy (dyrektywy, ustawy, normy) .................... 6
9
Wyłączenie z eksploatacji .................................. 14
2
Wskazówki dotyczące dokumentacji.................... 7
9.1
Opróżnianie zasobnika ........................................ 14
2.1
Przestrzeganie dokumentów dodatkowych ........... 7
9.2
Wycofanie podzespołów z eksploatacji ............... 14
2.2
Przechowywanie dokumentów .............................. 7
10
Recykling i usuwanie odpadów.......................... 15
2.3
Zakres stosowalności instrukcji ............................. 7
11
Dane techniczne ................................................ 16
3
Opis urządzenia ................................................... 7
11.1
Wymiary skojarzone, obok siebie ........................ 16
3.1
Budowa.................................................................. 7
11.2
Wymiary skojarzone, jeden na drugim ................ 17
4
Instalacja .............................................................. 8
11.3
Tabela danych technicznych ............................... 18
4.1
Sprawdzanie zakresu dostawy .............................. 8
12
Serwis techniczny .............................................. 21
4.2
Sprawdzanie wymagań dotyczących miejsca
montażu ................................................................. 8
4.3
Rozpakowanie i montaż zasobnika ....................... 9
4.4
Montaż przewodów przyłączeniowych .................. 9
4.5
Montaż czujnika temperatury zasobnika ............. 10
5
Uruchomienie ..................................................... 11
6
Przekazanie produktu użytkownikowi ................ 12
7
Rozpoznawanie i usuwanie usterek................... 12
2
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Bezpieczeństwo 1
1
1.1
Bezpieczeństwo
Ostrożnie!
Ryzyko strat materialnych lub zanieczyszczenia środowiska naturalnego
Ostrzeżenia związane z
wykonywanymi czynnościami
Klasyfikacja ostrzeżeń dotyczących wykonywanych czynności
Ostrzeżenia dotyczące czynności są opatrzone następującymi znakami ostrzegawczymi i słowami ostrzegawczymi w zależności
od wagi potencjalnego niebezpieczeństwa:
Znaki ostrzegawcze i słowa ostrzegawcze
Niebezpieczeństwo!
Bezpośrednie niebezpieczeństwo dla
życia lub niebezpieczeństwo poważnych obrażeń ciała
Niebezpieczeństwo!
Zagrożenie życia wskutek porażenia
prądem elektrycznym
Ostrzeżenie!
Niebezpieczeństwo odniesienia lekkich obrażeń ciała
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
1.2
Użytkowanie zgodne z
przeznaczeniem
W przypadku niefachowego lub niezgodnego
z przeznaczeniem zastosowania produktu,
mogą wystąpić zagrożenia dla zdrowia i życia
użytkownika lub osób trzecich lub zakłócenia
działania produktu i inne szkody materialne.
Zasobnik ciepłej wody użytkowej służy do
udostępniania wody użytkowej podgrzanej
do maksymalnie 85 °C w gospodarstwach domowych i obiektach użytkowych. Produkt jest
przeznaczony do połączenia z układem centralnego ogrzewania. Jest on przeznaczony
do łączenia z urządzeniami grzewczymi, których moc mieści się w granicach podanych w
poniższej tabeli.
3
1 Bezpieczeństwo
Moc przenoszona
Minimalna*
kW
Maksymalna**
kW
Wydajność
ciągła***
kW
VIH Q 75 B
11,2
37,4
30,0
* Temperatura wody na dopływie 80 °C, temperatura zasobnika 60 °C
** Temperatura wody na dopływie 80 °C, temperatura zasobnika 10 °C
*** Temperatura zasilania instalacji grzewczej
80 °C, temperatura wylotu ciepłej wody 45 °C,
temperatura dopływu zimnej wody 10 °C
W celu regulacji przygotowywania ciepłej
wody użytkowej można stosować regulatory pogodowe oraz regulatory odpowiednich urządzeń grzewczych. Są to urządzenia
grzewcze przewidujące ładowanie zasobnika
i dysponujące możliwością podłączenia czujnika temperatury.
Użytkowanie zgodne z przeznaczeniem obejmuje
– przestrzeganie dołączonych instrukcji
obsługi, instalacji i konserwacji pro4
duktu Vaillant oraz wszystkich innych
podzespołów układu
– przestrzeganie wszystkich warunków przeglądów i konserwacji wyszczególnionych w
instrukcjach.
Zastosowanie produktu w pojazdach, np.
przyczepach lub samochodach kempingowych, jest niezgodne z przeznaczeniem. Za
pojazdy nie są uznawane obiekty zainstalowane w sposób trwały w określonym miejscu
(tzw. montaż stacjonarny).
Zastosowanie zgodne z przeznaczeniem
obejmuje ponadto instalację zgodnie z klasą
IP.
Zastosowanie inne od opisanego w niniejszej instrukcji lub wykraczające poza opisany
zakres jest niezgodne z przeznaczeniem. Niezgodne z przeznaczeniem jest również każde
bezpośrednie zastosowanie w celach komercyjnych lub przemysłowych.
Uwaga!
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Bezpieczeństwo 1
stawnych do rur, oraz przedłużaczy do kluczy itp.
Zabrania się wszelkiego użytkowania niezgodnego z przeznaczeniem.
1.3
Ogólne wskazówki bezpieczeństwa
1.3.1 Zapobieganie uszkodzeniom przez
mróz
Jeżeli produkt przez dłuższy czas (np. podczas urlopu zimowego) nie jest eksploatowany, a pomieszczenia nie są ogrzewane,
woda w produkcie oraz w przewodach rurowych może zamarznąć.
▶ Należy zadbać, aby kotłownia była zawsze
zabezpieczona przed mrozem.
1.3.2 Szkody materialne spowodowane
niefachową eksploatacją i/lub użyciem
niewłaściwych narzędzi
1.3.3 Szkody materialne wskutek
nieszczelności
▶ Zwrócić uwagę, aby w przewodach przyłączeniowych nie powstawały naprężenia
mechaniczne.
▶ Nie obciążać przewodów rurowych (np.
odzieżą).
1.3.4 Szkody materialne spowodowane zbyt
twardą wodą
Zbyt twarda woda może zakłócić działanie
systemu i w krótkim czasie spowodować
szkody.
▶
Niefachowe użycie lub niewłaściwy dobór narzędzi może spowodować szkody (np. ulatnianie się gazu lub wyciek wody).
▶
▶ Do dokręcania połączeń gwintowanych lub
do ich odkręcania, używać odpowiednich
kluczy płaskich, nie używać szczypiec na0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
Zwrócić się do lokalnego zakładu wodociągowego w celu uzyskania informacji o
twardości wody.
Podczas podejmowania decyzji dot. zmiękczania używanej wody, należy kierować się
dyrektywą VDI 2035.
5
1 Bezpieczeństwo
▶ Sprawdzić w instrukcjach instalacji i konserwacji urządzeń składowych systemu,
jaką jakość musi mieć używana woda.
1.4
Oznaczenie CE
Oznaczenie CE dokumentuje, że produkty
zgodne z etykietą spełniają podstawowe wymagania właściwych dyrektyw.
Deklaracja zgodności jest dostępna do
wglądu u producenta.
1.5
Przepisy (dyrektywy, ustawy, normy)
Obowiązuje dla: Polska
Podczas ustawiania, instalowania i obsługi
pośrednio ogrzewanego zasobnika c.w.u. należy przestrzegać przede wszystkim miejscowych przepisów, postanowień, zasad i dyrektyw:
– dotyczących podłączania elektrycznego
6
– zakładu energetycznego
– zakładu wodociągowego
– dotyczących wykorzystania energii geotermalnej
– dotyczących podłączania źródeł ciepła i
instalacji grzewczych
– dotyczących oszczędnego gospodarowania energią
– dotyczących higieny
PN-EN 12897:2006 Wodociągi - Specyfikacja
dla ogrzewanych pośrednio, nie odpowietrzonych (zamkniętych) pojemnościowych podgrzewaczy wody.
PN-EN 806-1:2004 Wymagania dotyczące
wewnętrznych instalacji wodociągowych do
przesyłu wody przeznaczonej do spożycia
przez ludzi - Część 1: postanowienia ogólne.
PN-EN 1717:2003 Ochrona przed wtórnym
zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania dotyczące
urządzeń zapobiegających zanieczyszczeniu
przez przepływ zwrotny.
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Wskazówki dotyczące dokumentacji 2
2
2.1
▶
2.2
▶
2.3
Wskazówki dotyczące dokumentacji
Przestrzeganie dokumentów dodatkowych
3
Opis urządzenia
3.1
Budowa
Bezwzględnie przestrzegać wszystkich instrukcji obsługi i
instalacji dołączonych do podzespołów układu.
Przechowywanie dokumentów
Niniejszą instrukcję oraz wszystkie dokumenty dodatkowe i ew. wymagane materiały pomocnicze należy przekazać użytkownikowi instalacji.
Zakres stosowalności instrukcji
Niniejsza instrukcja dotyczy wyłącznie następujących produktów:
Obowiązuje dla: Polska
Oznaczenie typu
Numer katalogowy
VIH Q 75 B
0010015978
5
4
3
2
1
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
Powrót zasobnika
1
2
Przyłącze zimnej wody
7
4 Instalacja
3
4
Przyłącze ciepłej wody
użytkowej
Złączka odpowietrzania
wężownicy rurowej
5
Zasilanie zasobnika
Zasobnik ciepłej wody użytkowej od zewnątrz posiada izolację cieplną. Zasobnik ciepłej wody użytkowej jest wykonany
z emaliowanej stali. Wewnątrz zbiornika znajduje się wężownica przenosząca ciepło. Jako dodatkowe zabezpieczenie, w
zasobniku zastosowano magnezową anodę ochronną.
4
8
Sprawdzanie wymagań dotyczących miejsca
montażu
Ostrożnie!
Szkody materialne spowodowane przez
mróz
Woda zamarzająca w systemie może uszkodzić instalację grzewczą i kotłownię.
▶
Instalacja
4.1
▶
4.2
Sprawdzanie zakresu dostawy
Sprawdzić kompletność zakresu dostawy.
Liczba
Nazwa
1
Zasobnik ciepłej wody użytkowej
1
Wieszak urządzenia
1
Instrukcja obsługi
1
Instrukcja instalacji i konserwacji
1
Logo
Instalować zasobnik ciepłej wody użytkowej w suchym pomieszczeniu całkowicie
zabezpieczonym przed mrozem.
Ostrożnie!
Szkody materialne wskutek wypływającej
wody
W przypadku uszkodzenia, z zasobnika może
wypływać woda.
▶
Wybrać miejsce montażu w taki sposób,
aby w przypadku uszkodzenia mogła spłynąć większa ilość wody (np. odpływ w
podłodze).
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Instalacja 4
Ostrożnie!
Szkody materialne wskutek dużego obciążenia
Napełniony zasobnik c.w.u. może uszkodzić
ścianę wskutek dużego ciężaru.
▶
▶
▶
4.3
Przy wyborze miejsca montażu uwzględnić ciężar napełnionego zasobnika c.w.u.
Jako miejsce montażu należy wybrać
ścianę o wystarczającej nośności.
Przy wyborze miejsca montażu uwzględnić ciężar napełnionego zasobnika.
Rozpakowanie i montaż zasobnika
Ostrożnie!
Niebezpieczeństwo uszkodzenia gwintów
4.
5.
6.
7.
Warunki: Sposób montażu: Zasobnik pod kotłem grzewczym
▶
8.
4.4
1.
Niezabezpieczone gwinty mogą ulec uszkodzeniu podczas transportu.
▶
1.
2.
3.
Usunąć pokrywki ochronne gwintów dopiero w miejscu montażu.
Usunąć opakowanie zasobnika.
Włożyć logo w otwory z przodu zasobnika.
Oznaczyć pozycje wierconych otworów na wieszak zasobnika (→ strona 16).
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
Wykonać otwory na wcześniej oznaczonych pozycjach.
Włożyć odpowiednie kołki.
– Przestrzeganie nośności ściany
Ustawić wieszak urządzenia równolegle do kotła grzewczego.
Dokręcić wieszak urządzenia odpowiednimi śrubami.
– Przestrzeganie nośności ściany
2.
Wyciąć materiał izolacyjny w dolnym wycięciu tylnej
ściany urządzenia.
Zawiesić urządzenie przy pomocy drugiej osoby w wieszaku urządzenia.
Montaż przewodów przyłączeniowych
Doposażyć kocioł grzewczy odpowiednim osprzętem do
trybu ogrzewania:
Nazwa
Numer katalogowy
Ramy dystansujące
0020021856
Rurowy zestaw przyłączeniowy
0020040833
Podłączyć zasilanie i powrót zasobnika.
Warunki: Sposób montażu: Zasobnik pod kotłem grzewczym
▶
▶
Podłączyć zasilanie zasobnika do przyłącza powrotu z
zasobnika (→ strona 7).
Podłączyć powrót z zasobnika do przyłącza zasilania
zasobnika (→ strona 7).
9
4 Instalacja
Ostrożnie!
Szkody materialne wskutek wycieku płynu.
Zbyt wysokie ciśnienie wewnętrzne może
spowodować nieszczelność zasobnika.
▶
3.
Zamontować zawór bezpieczeństwa w
przewodzie zimnej wody.
Zamontować zawór bezpieczeństwa w przewodzie zimnej wody.
– Maksymalne ciśnienie robocze: 1 MPa (10 bar)
6.
– Odległość przewodu wypływu do syfonu: ≥ 20 mm
Podłączyć przewód zimnej i ciepłej wody.
Warunki: Sposób montażu: Zasobnik pod kotłem grzewczym
▶
▶
Podłączyć przewód zimnej wody do przyłącza z czerwonym oznaczeniem (→ strona 7).
Podłączyć przewód ciepłej wody do przyłącza z niebieskim oznaczeniem (→ strona 7).
4.5
Montaż czujnika temperatury zasobnika
Niebezpieczeństwo!
Niebezpieczeństwo oparzenia spowodowane parą lub ciepłą wodą
Przez przewód wypływu zaworu bezpieczeństwa w przypadku nadciśnienia spuszczana
jest para lub gorąca woda.
▶
Zainstalować przewód wypływu o rozmiarze otworu wylotowego zaworu bezpieczeństwa tak, aby podczas spuszczania
para lub gorąca woda nie zagrażały ludziom.
4
3
2
1
4.
5.
10
Zainstalować przewód wypływu.
Zamocować przewód wypływu swobodnie nad syfonem
podłączonym do wypływu.
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Uruchomienie 5
1
Pokrywa
3
Przepust kablowy
2
Czujnik temperatury zasobnika
4
Rura czujnika
1.
2.
3.
4.
5.
6.
7.
Odkręcić pokrywę (1).
Wyciągnąć przepust kablowy (3) i wybić otwór w przepuście kablowym.
Przeprowadzić czujnik temperatury zasobnika (2) przez
przepust kablowy.
Usunąć zatyczkę z rury czujnika (4).
Włożyć czujnik temperatury zasobnika w rurę czujnika i
zamocować czujnik temperatury zasobnika zatyczką.
Włożyć przepust kablowy.
Przykręcić pokrywę.
▶
▶
▶
▶
8.
▶
▶
▶
Wyjąć wtyczkę sieciową. Alternatywnie,
prosimy odłączyć produkt od napięcia
(łącznik z otworem stykowym minimum
3 mm, np. zabezpieczenie lub przełącznik
mocy).
Zabezpieczyć przed ponownym włączeniem.
Odczekać co najmniej 3 minuty, aż rozładują się kondensatory.
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
Podłączyć czujnik temperatury zasobnika do kotła
grzewczego lub regulatora zewnętrznego.
Wskazówka
Miejsce instalacji odpowiedniej listwy zaciskowej oraz oznaczenie przyłączy można
odczytać z odpowiedniej instrukcji instalacji
urządzenia grzewczego.
Niebezpieczeństwo!
Niebezpieczeństwo porażenia prądem
W przypadku dotknięcia podzespołów będących pod napięciem, występuje niebezpieczeństwo porażenia prądem.
Sprawdzić skuteczność odłączenia od
napięcia.
Połączyć fazę z ziemią.
Zewrzeć fazę w przewodem zerowym.
Zakryć lub ogrodzić sąsiednie części będące pod napięciem.
5
1.
2.
3.
4.
5.
Uruchomienie
Napełnić zasobnik c.w.u. od strony ogrzewania przez
zawór do napełniania i opróżniania kotła grzewczego.
Napełnić zasobnik c.w.u. od strony wody użytkowej.
Odpowietrzać instalację po stronie wody grzewczej
przez złączkę odpowietrzania wężownicy rurowej.
Odpowietrzyć układ od strony wody użytkowej.
Sprawdzić, czy połączenia rurowe są szczelne.
11
6 Przekazanie produktu użytkownikowi
6.
7.
6
1.
2.
3.
4.
5.
12
Ustawić w regulatorze temperaturę i przedział przygotowywania ciepłej wody użytkowej (zob.Instrukcja obsługi
regulatora).
Uruchomić urządzenie grzewcze.
Przekazanie produktu użytkownikowi
Przeszkolić użytkownika w zakresie obsługi układu. Odpowiedzieć na wszystkie jego pytania. Zwrócić uwagę
użytkownika zwłaszcza na wskazówki bezpieczeństwa,
których musi przestrzegać.
Objaśnić użytkownikowi położenie i działanie urządzeń
zabezpieczających.
Poinformować użytkownika o konieczności konserwacji
układu zgodnie z podaną częstotliwością.
Przekazać użytkownikowi wszystkie skierowane do
niego instrukcje oraz dokumenty urządzenia w celu ich
zachowania na później.
Poinformować użytkownika o możliwości ograniczenia
temperatury wylotu ciepłej wody użytkowej, aby zapobiec poparzeniom.
7
Rozpoznawanie i usuwanie usterek
Usterka
Za wysoka temperatura zasobnika.
Za niska temperatura zasobnika.
Brak ciśnienia
wody w miejscu
poboru.
8
Możliwa przyczyna
Usuwanie
Nieprawidłowo zamocowany czujnik
temperatury zasobnika.
Ustawić prawidłowo
czujnik temperatury
zasobnika.
Nie wszystkie zawory są otwarte.
Otworzyć wszystkie
zawory.
Przeglądy, konserwacja i części
zamienne
8.1
Plan konserwacji
8.1.1
Kalendarzowe cykle konserwacji
Kalendarzowe cykle konserwacji
Termin
Prace konserwacyjne
Co roku
Sprawdzenie poprawności funkcji
zaworu bezpieczeństwa
Strona
13
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Przeglądy, konserwacja i części zamienne 8
8.1.2
Wymagany termin konserwacji
6.
Wymagany termin konserwacji
Termin
Prace konserwacyjne
W razie potrzeby
Opróżnianie zasobnika
13
Czyszczenie zbiornika wewnętrznego
13
8.2
1.
2.
3.
4.
Strona
Wyłączyć przygotowywanie ciepłej wody użytkowej w
urządzeniu grzewczym.
Zamknąć przewód zimnej wody.
Zamocować wąż na zaworze do opróżniania zasobnika.
Podłączyć wolny koniec węża do odpowiedniego odpływu.
Niebezpieczeństwo!
Niebezpieczeństwo oparzenia
Gorąca woda wypływająca z punktów poboru ciepłej wody użytkowej oraz z odpływów
może spowodować oparzenia.
▶
5.
Unikać kontaktu z gorącą wodą w punktach poboru ciepłej wody użytkowej oraz
przy odpływie.
Otworzyć zawór do opróżniania.
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
Warunki: Woda spłynęła
▶
Opróżnianie zasobnika
Otworzyć najwyżej położony punkt poboru ciepłej wody
użytkowej w celu całkowitego opróżnienia i napowietrzenia przewodów wodnych.
7.
8.3
1.
Zamknąć punkt poboru ciepłej wody użytkowej oraz zawór do opróżniania.
Odłączyć wąż.
Sprawdzenie poprawności funkcji zaworu
bezpieczeństwa
Sprawdzić poprawność funkcji zaworu bezpieczeństwa.
Warunki: Zawór bezpieczeństwa: uszkodzony
▶
8.4
▶
8.5
Wymienić zawór bezpieczeństwa.
Czyszczenie zbiornika wewnętrznego
Oczyścić zbiornik wewnętrzny, przepłukując go.
Pielęgnacja produktu
Ostrożnie!
Ryzyko strat materialnych wskutek niewłaściwych środków czyszczących!
▶
Nie stosować środków w aerozolu, środków rysujących powierzchnię, płynów do
mycia naczyń ani środków czyszczących
zawierających rozpuszczalniki lub chlor.
13
9 Wyłączenie z eksploatacji
▶
8.6
Obudowę czyścić wyłącznie za pomocą wilgotnej szmatki
oraz niewielkiej ilości mydła niezawierającego rozpuszczalników.
9.2
Niebezpieczeństwo!
Niebezpieczeństwo porażenia prądem
Zamawianie części zamiennych
W przypadku dotknięcia podzespołów będących pod napięciem, występuje niebezpieczeństwo porażenia prądem.
Oryginalne części produktu zostały uwzględnione podczas
certyfikacji przy badaniu zgodności CE. Jeżeli podczas konserwacji lub naprawy nie są stosowane przebadane oryginalne części zamienne Vaillant, wówczas wygasa zgodność
produktu z wymaganiami CE. Dlatego bardzo ważne jest,
aby były stosowane oryginalne części zamienne Vaillant. Informacje na temat dostępnych oryginalnych części zamiennych Vaillant można uzyskać pod adresem kontaktowym podanym na ostatniej stronie.
▶
Wycofanie podzespołów z eksploatacji
▶
▶
Jeżeli podczas konserwacji lub naprawy potrzebne są
części zamienne, należy stosować wyłącznie oryginalne
części zamienne Vaillant.
▶
▶
9
9.1
▶
Wyłączenie z eksploatacji
▶
▶
▶
Opróżnianie zasobnika
Opróżnić zasobnik. (→ strona 13)
▶
14
Wyjąć wtyczkę sieciową. Alternatywnie,
prosimy odłączyć produkt od napięcia
(łącznik z otworem stykowym minimum
3 mm, np. zabezpieczenie lub przełącznik
mocy).
Zabezpieczyć przed ponownym włączeniem.
Odczekać co najmniej 3 minuty, aż rozładują się kondensatory.
Sprawdzić skuteczność odłączenia od
napięcia.
Połączyć fazę z ziemią.
Zewrzeć fazę w przewodem zerowym.
Zakryć lub ogrodzić sąsiednie części będące pod napięciem.
W razie potrzeby wyłączyć z eksploatacji poszczególne
podzespoły systemu zgodnie z ich instrukcjami instalacji.
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Recykling i usuwanie odpadów 10
10 Recykling i usuwanie odpadów
Usuwanie opakowania
▶
Zutylizować opakowania transportowe w sposób prawidłowy.
Usuwanie produktu i wyposażenia
▶
▶
▶
Produktu ani wyposażenia nie wolno usuwać wraz z odpadami domowymi.
Utylizować produkt oraz wszelkie wyposażenie w sposób
prawidłowy.
Przestrzegać wszystkich odnośnych przepisów.
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
15
11 Dane techniczne
11 Dane techniczne
Wymiary skojarzone, obok siebie
B
C
A
11.1
G
H
F
D
E
I
J
K
A
B
C
D
E
F
G
H
I
J
K
440
132
217
440
200
87
720
746
100
280
440
16
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Dane techniczne 11
Wymiary skojarzone, jeden na drugim
J
I
F
L
11.2
G
H
A
C
B
E
D
A
B
C
D
E
F
G
H
I
J
L
440
132
217
440
200
87
720
746
100
280
350
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
17
11 Dane techniczne
11.3
Tabela danych technicznych
Jednostka
VIH Q 75 B
Ciężar pustego urządzenia
kg
55
Ciężar (urządzenie gotowe do pracy)
kg
123
Przyłącze zimnej / ciepłej wody użytkowej
—
R 3/4
Przyłącze zasilania i powrotu
—
R 3/4
l
68
Ciężar
Przyłącze hydrauliczne
Parametry mocy zasobnika ciepłej wody użytkowej
Pojemność znamionowa
Zbiornik wewnętrzny
Maks. ciśnienie robocze (ciepła woda użytkowa)
Stal emaliowana z magnezową anodą
ochronną
MPa (bar)
1 (10)
Maks. dopuszczalna temperatura ciepłej wody użytkowej
°C
85
Wydajność stała ciepłej wody
(temperatura wody na dopływie 80 °C)
kW
(l/h)
30,0
(738)
Wydajność stała ciepłej wody
(temperatura wody na dopływie 70 °C)
kW
(l/h)
23,0
(566)
Wydajność stała ciepłej wody
(temperatura wody na dopływie 60 °C)
kW
(l/h)
16,7
(411)
Postojowy pobór energii
kWh/24h
0,9
Liczba wydajności NL *
(temperatura zasobnika 60 °C)
NL
(60 °C)
0,7
Liczba wydajności NL *
(temperatura zasobnika 70 °C)
NL
(70 °C)
1,0
18
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Dane techniczne 11
Jednostka
VIH Q 75 B
Początkowa wydajność ciepłej wody użytkowej *
(temperatura zasobnika 60 °C)
l/10 min
122
Początkowa wydajność ciepłej wody użytkowej *
(temperatura zasobnika 70 °C)
l/10 min
143
Przepływ nominalny (30 K)
(temperatura zasobnika 60 °C)
l/min
14,2
Przepływ nominalny (30 K)
(temperatura zasobnika 70 °C)
l/min
16,7
Przepływ nominalny (45 K)
(temperatura zasobnika 60 °C)
l/min
9,5
Przepływ nominalny (45 K)
(temperatura zasobnika 70 °C)
l/min
11,1
Czas nagrzewania z 10 na 60 °C
min
12
Czas nagrzewania z 10 na 70 °C
min
17
Minimalna moc przenoszona wężownicy rurowej
(temperatura wody na dopływie 80 °C, temperatura zasobnika 60 °C)
kW
11
Maksymalna moc przenoszona wężownicy rurowej
(temperatura wody na dopływie 80 °C, temperatura zasobnika 10 °C)
kW
37
m /h
3
1,3
MPa (mbar)
0,008 (80)
MPa (bar)
1,0 (10)
°C
110
2
0,85
Parametry mocy obiegu grzewczego
Znamionowy przepływ objętościowy medium
Strata ciśnienia przy znamionowym przepływie objętościowym medium
Maks. ciśnienie robocze (ogrzewanie)
Maks. temperatura zasilania wody grzewczej
Powierzchnia grzewcza wymiennika ciepła
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
m
19
11 Dane techniczne
Woda grzewcza wymiennika ciepła
Jednostka
VIH Q 75 B
l
3,5
3
* Prędkość przepływu na dopływie: 1,3 m /h; temperatura wody na dopływie: 80 °C
20
Instrukcja instalacji i konserwacji uniSTOR 0020183972_00
Serwis techniczny 12
12 Serwis techniczny
Obowiązuje dla: Polska
W przypadku pytań dotyczących instalacji urządzenia lub
spraw serwisowych, prosimy o kontakt z Infolinią Vaillant.
Infolinia: 08 01 80 44 44
0020183972_00 uniSTOR Instrukcja instalacji i konserwacji
21
0020183972_00 24.01.2014
Vaillant Saunier Duval Sp. z.o.o.
Al. Krakowska 106 02-256 Warszawa
Tel. 022 323 01 00 Fax 022 323 01 13
Infolinia 08 01 80 44 44
[email protected] www.vaillant.pl
© Niniejsze instrukcje oraz ich części są chronione prawami autorskimi i wolno je powielać lub rozpowszechniać wyłącznie za
pisemną zgodą producenta.
