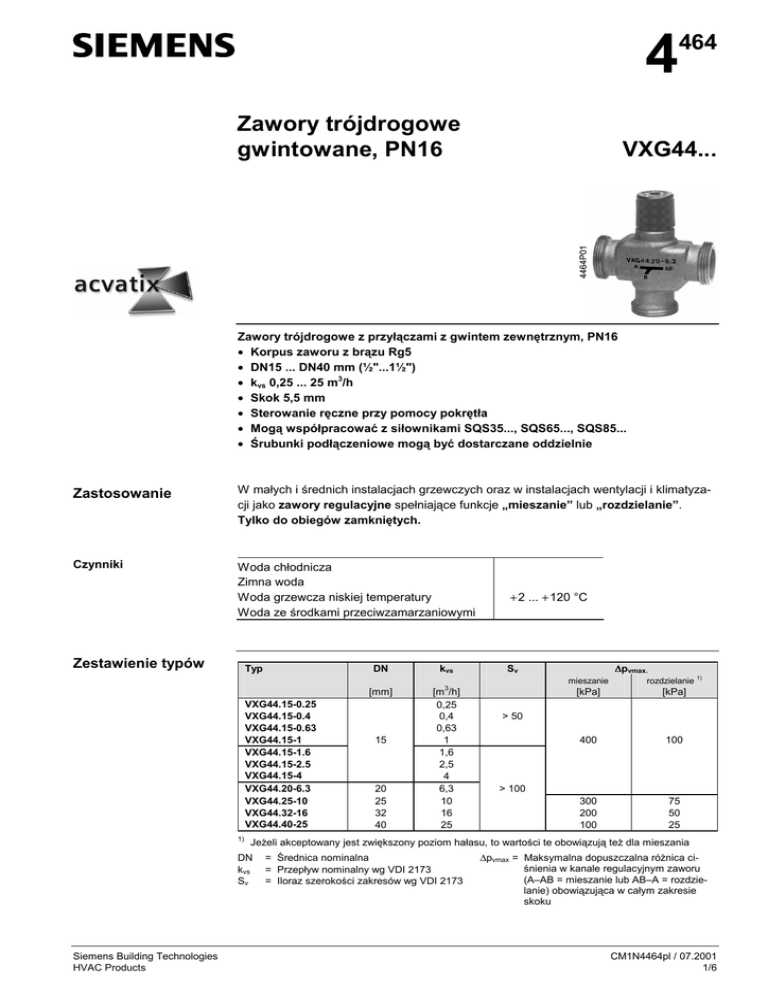

4464 Zawory trójdrogowe gwintowane, PN16 VXG44

4
Zawory trójdrogowe
gwintowane, PN16
464
VXG44...
Zawory trójdrogowe z przyłączami z gwintem zewnętrznym, PN16
• Korpus zaworu z brązu Rg5
• DN15 ... DN40 mm (½"...1½")
• kvs 0,25 ... 25 m3/h
• Skok 5,5 mm
• Sterowanie ręczne przy pomocy pokrętła
• Mogą współpracować z siłownikami SQS35..., SQS65..., SQS85...
• Śrubunki podłączeniowe mogą być dostarczane oddzielnie
Zastosowanie
W małych i średnich instalacjach grzewczych oraz w instalacjach wentylacji i klimatyzacji jako zawory regulacyjne spełniające funkcje „mieszanie” lub „rozdzielanie”.
Tylko do obiegów zamkniętych.
Czynniki
Woda chłodnicza
Zimna woda
Woda grzewcza niskiej temperatury
Woda ze środkami przeciwzamarzaniowymi
Zestawienie typów
Typ
DN
[mm]
VXG44.15-0.25
VXG44.15-0.4
VXG44.15-0.63
VXG44.15-1
VXG44.15-1.6
VXG44.15-2.5
VXG44.15-4
VXG44.20-6.3
VXG44.25-10
VXG44.32-16
VXG44.40-25
1)
20
25
32
40
[m3/h]
0,25
0,4
0,63
1
1,6
2,5
4
6,3
10
16
25
∆pvmax.
Sv
mieszanie
rozdzielanie 1)
[kPa]
[kPa]
400
100
300
200
100
75
50
25
> 50
> 100
Jeżeli akceptowany jest zwiększony poziom hałasu, to wartości te obowiązują też dla mieszania
DN
kvs
Sv
Siemens Building Technologies
HVAC Products
15
kvs
+2 ... +120 °C
= Średnica nominalna
= Przepływ nominalny wg VDI 2173
= Iloraz szerokości zakresów wg VDI 2173
∆pvmax = Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu
(A–AB = mieszanie lub AB–A = rozdzielanie) obowiązująca w całym zakresie
skoku
CM1N4464pl / 07.2001
1/6
Zamawianie
Przy zamawianiu należy podać ilość, opis i oznaczenie typu urządzenia.
Przykład: 3 zawory trójdrogowe VXG44.25-10
Śrubunki należy zamawiać oddzielnie.
Dostawa
Zawór, siłownik i śrubunki są pakowane i dostarczane oddzielnie.
Urządzenia
współpracujące
Siłowniki 1)
SQS35..., SQS65..., SQS85...
Zawory
Typ
VXG44.15-0.25
VXG44.15-0.4
VXG44.15-0.63
VXG44.15-1
VXG44.15-1.6
VXG44.15-2.5
VXG44.15-4
VXG44.20-6.3
VXG44.25-10
VXG44.32-16
VXG44.40-25
Karta katalogowa
H100
[mm]
mieszanie
rozdzielanie
∆pmax [kPa]
2)
Śrubunki
Typ
100
ALG15
400
100
300
200
100
75
50
35
5,5
ALG20
ALG25
ALG32
ALG40
N4573
1)
Dostępne siłowniki:
2)
Jeżeli akceptowany jest podwyższony poziom hałasu, to wartości te obowiązują też dla mieszania
H100
∆pmax
=
=
• 230 V AC z 3-stawnym sygnałem sterującym
• 24 V AC z 3-stawnym sygnałem sterującym
• 24 V AC z ciągłym sygnałem sterującym 0...10 V DC lub 4...20 mA DC
100% skoku zaworu i siłownika
Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu (A–AB = mieszanie lub AB–A = rozdzielanie) w całym zakresie skoku zaworu z siłownikiem
Budowa
Przekrój zaworu
Prowadzony grzyb paraboliczny, trwale połączony z trzpieniem.
A
Gniazdo jest osadzone w kanale regulacyjnym
i zamocowane bezpośrednio do korpusu zaworu w obejściu.
AB
4464Z01a
B
Utylizacja
CM1N4464pl / 07.2001
2/6
Począwszy od DN25, gniazdo w kanale regulacyjnym osadzone jest w korpusie i przymocowane do pierścienia w obejściu.
Ze względu na różnorodność materiałów przed utylizacją urządzenia należy je rozłożyć
na części i dokonać ich posortowania według materiałów.
Siemens Building Technologies
HVAC Products
Dobór zaworów
4
5
6
3
2
0,4
0,5
0,6
0,8
1
60
50
40
16,8
14
11,2
30
8,4
20
5,8
3
2
1
0,8
0,6
0,5
0,4
0,3
0,2
1,7
1,4
1,1
∆pvmax
6
5
4
0,85
0,6
0,3
0,2
0,175
0,15
0,11
0,08
0,06
400
500
600
300
200
80
100
0,006
40
50
60
0,02
30
0,0085
20
0,03
8
10
0,017
0,014
0,011
3
0,06
0,05
0,04
2
0,03
0,02
1
0,1
0,08
4
5
6
V100 [m³/h]
2,8
2,2
s
- kv
DN 25
40
6
-1
32
0
-1
25
,3
-6
20
-4
15
,5
-2
15
,6
-1
15
-1
15
,63
-0
5
1
,4
-0
15
,2 5
-0
15
V100 [l/s]
10
8
4464D01
0,3
0,08
0,1
0,04
0,05
0,06
0,03
0,02
0,01
0,2
∆pv100 [bar]
Wykres doboru
∆pv100 [kPa]
100 kPa = 1 bar ≈ 10 m słupa wody
1 m3/h
= 0,278 kg/s wody o temperaturze 20 °C
= ∆pvmax =
Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym A–AB zaworu
mieszającego obowiązująca dla całego zakresu skoku
= ∆pvmax =
Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym AB–A zaworu
rozdzielającego obowiązująca dla całego zakresu skoku
∆pv100 =
100
V
= Przepływ w m3/h
Charakterystyka zaworu:
– Kanał regulacyjny: liniowa wg VDI/VDE 2173
– Obejście:
liniowa wg VDI/VDE 2173
ll
l
l-
0,8
ll
0,6
Mieszanie:
przepływ z A i B do AB
0,4
Rozdzielanie:
przepływ z AB do A i B
4464D02P
Przepływ kv / kvs
1
l-
Charakterystyka
zaworu
Różnica ciśnienia w kanale regulacyjnym całkowicie otwartego zaworu (siłownika)
100
(A–AB = mieszanie lub AB–A = rozdzielanie) przy przepływie V
0,2
0
0
0,2
0,4
0,6
0,8
Skok H / H100
1
króciec A = przepływ zmienny
króciec B = obejście (przepływ zmienny)
króciec AB = przepływ stały
Zawór trójdrogowy powinien być stosowany głównie jako zawór mieszający.
Siemens Building Technologies
HVAC Products
CM1N4464pl / 07.2001
3/6
Wskazówki
Projektowanie
Wymagania dotyczące jakości wody wg VDI 2035.
Uwaga
Montaż
Przed zaworem powinien być zastosowany filtr zanieczyszczeń, co podniesie niezawodność działania zaworu.
Zawór i siłownik można łatwo zmontować bezpośrednio na miejscu instalacji. Nie są do
tego wymagane żadne specjalne narzędzia ani kalibracje.
Zawory dostarczane są z instrukcją montażu.
4464Z02
Pozycja
Dopuszczalna
Podczas montażu przestrzegać kierunku przepływu oznaczonego na korpusie zaworu:
Mieszanie z A / B do AB
Uruchomienie
AB
A
B
AB
A
B
4464Z03a
Kierunek przepływu
Nie dopuszczalna
Rozdzielanie z AB do A / B
Uruchomienie zaworu można dokonać przy pomocy pokrętła ręcznego lub z prawidłowo
zamontowanym siłownikiem.
Trzpień chowa się:
Trzpień wysuwa się:
kanał regulacyjny otwiera się, obejście zamyka
kanał regulacyjny zamyka się, obejście otwiera
Konserwacja
Podczas prac serwisowych przy siłowniku siłownika należy: wyłączyć pompę i napięcie
zasilania, zamknąć główny zawór odcinający instalacji, zlikwidować ciśnienie w rurociągu i odczekać do jego całkowitego ostygnięcia. W razie konieczności połączenia elektryczne odłączyć od zacisków. Ponowne uruchomienie zaworu może nastąpić wyłącznie
z prawidłowo zainstalowanym siłownikiem.
Uszczelnienie trzpienia
Uszczelnienie nie podlega wymianie. W razie nieszczelności należy wymienić cały zawór, przestrzegając przy tym uwag podanych w punkcie „Konserwacja”. Więcej informacji można uzyskać w lokalnym oddziale lub biurze.
Gwarancja
Stosowanie siłowników innych producentów powoduje utratę gwarancji.
Dane techniczne ∆pmax, ∆ps, stopień nieszczelności, poziom hałasu i trwałość obowiązują wyłącznie przy stosowaniu siłowników Siemens wymienionych w punkcie „Urządzenia współpracujące“.
Dane techniczne
Dane funkcjonalne
CM1N4464pl / 07.2001
4/6
Klasa PN
PN16
Charakterystyka zaworu
Kanał regulacyjny
Obejście
liniowa wg VDI / VDE 2173
liniowa wg VDI / VDE 2173
Nieszczelność
Kanał regulacyjny
Obejście
0...0,02 % wartości kvs, VDI / VDE 2173
0...0,02 % wartości kvs, VDI / VDE 2173
Dopuszczalne ciśnienie
1600 kPa (16 bar), ISO 7268 / EN 1333
Ciśnienia robocze
DIN 4747 / DIN 3158 w zakresie + 2 ... + 120 °C
Przyłącza gwintowe
Zawór
Śrubunek
G...B wg ISO 228/1
Rp... wg ISO 7/1
Skok
5,5 mm
Waga
patrz «Wymiary»
Siemens Building Technologies
HVAC Products
Materiały
Wymiary
Korpus zaworu
brąz G-CuSn5ZnPb (Rg5) wg DIN 1705
Gniazdo
stal nierdzewna, brąz Rg5 i mosiądz
Gniazdo w obejściu
brąz Rg5 lub mosiądz
Grzybek
stal nierdzewna lub mosiądz
Trzpień
Uszczelnienie
stal nierdzewna
pierścienie EPDM
Śrubunki ALG...
czarne żeliwo ciągliwe
B
D
D2
L5
L3
DN
H1
H2
H
Wszystkie wymiary w mm
DN
[mm]
15
20
25
32
40
DN
[mm]
15
20
25
32
40
B
8.5
9
11
D
G1B
G1¼B
G1½B
G2B
G2¼B
D2
Rp½
Rp¾
Rp1
Rp1¼
Rp1½
H
SQS35..., SQS65..., SQS85...
> 364
> 379
> 382
> 389
> 392
Siemens Building Technologies
HVAC Products
L1
M
L4
N
H1
H2
L1
L2
L3
L4
L5
M
N
53
68
71
77,5
80,5
63
78
81
87,5
90,5
100
50
50
105
52,5
52,5
130
65
65
148
150
160
170
198
74
75
80
85
99
25
32
38
47
53
41
50
55
70
75
4464M01
L2
Waga
bez śrubunków
[kg]
0,50
0,85
1,20
1,60
2,30
DN = Średnica nominalna
H = Całkowita wysokość siłownika plus minimalny odstęp od
ściany lub sufitu umożliwiający montaż, podłączenie, obsługę, konserwację itp.
H1 = Wymiar od osi rurociągu do zabudowania siłownika (górna
krawędź)
H2 = Wymiar od osi rurociągu do górnej krawędzi pokrętła sterowania ręcznego
CM1N4464pl / 07.2001
5/6
