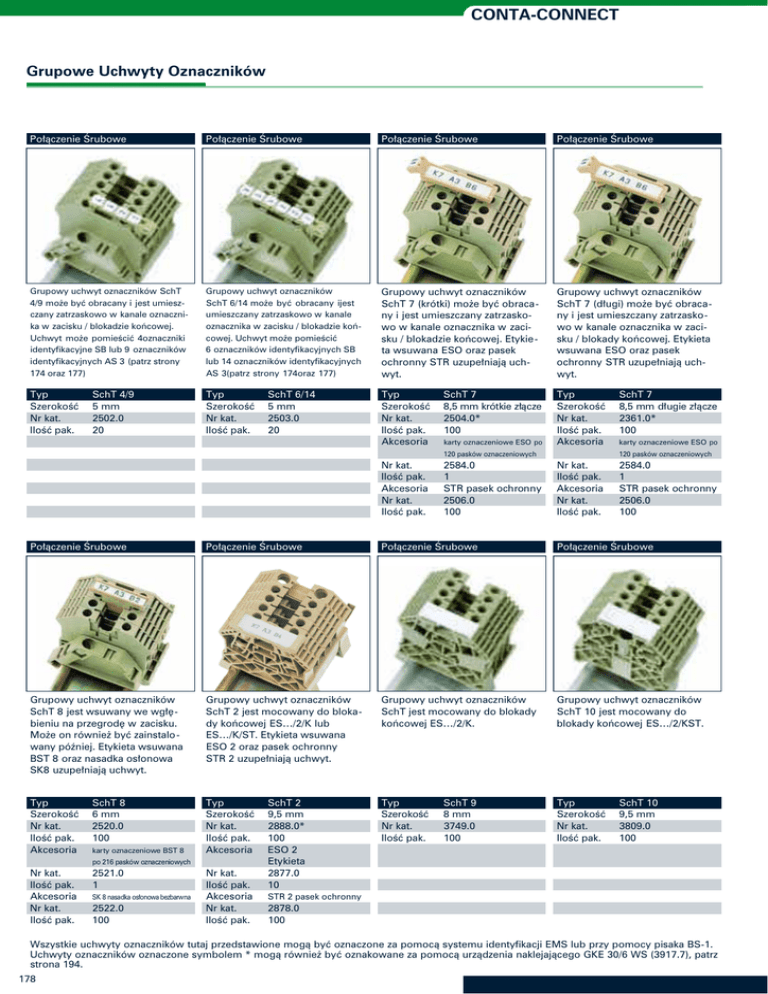

Oznaczniki grupy

CONTA-CONNECT
Grupowe Uchwyty Oznaczników
Po∏àczenie Ârubowe
Po∏àczenie Ârubowe
Po∏àczenie Ârubowe
Po∏àczenie Ârubowe
Grupowy uchwyt oznaczników SchT
4/9 mo˝e byç obracany i jest umieszczany zatrzaskowo w kanale oznacznika w zacisku / blokadzie koƒcowej.
Uchwyt mo˝e pomieÊciç 4oznaczniki
identyfikacyjne SB lub 9 oznaczników
identyfikacyjnych AS 3 (patrz strony
174 oraz 177)
Grupowy uchwyt oznaczników
SchT 6/14 mo˝e byç obracany ijest
umieszczany zatrzaskowo w kanale
oznacznika w zacisku / blokadzie koƒcowej. Uchwyt mo˝e pomieÊciç
6 oznaczników identyfikacyjnych SB
lub 14 oznaczników identyfikacyjnych
AS 3(patrz strony 174oraz 177)
Grupowy uchwyt oznaczników
SchT 7 (krótki) mo˝e byç obracany i jest umieszczany zatrzaskowo w kanale oznacznika w zacisku / blokadzie koƒcowej. Etykie ta wsuwana ESO oraz pasek
ochronny STR uzupe∏niajà uchwyt.
Grupowy uchwyt oznaczników
SchT 7 (d∏ugi) mo˝e byç obracany i jest umieszczany zatrzaskowo w kanale oznacznika w zacisku / blokady koƒcowej. Etykieta
wsuwana ESO oraz pasek
ochronny STR uzupe∏niajà uchwyt.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
SchT 4/9
5 mm
2502.0
20
SchT 6/14
5 mm
2503.0
20
SchT 7
8,5 mm krótkie z∏àcze
2504.0*
100
karty oznaczeniowe ESO po
120 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2584.0
1
STR pasek ochronny
2506.0
100
SchT 7
8,5 mm d∏ugie z∏àcze
2361.0*
100
karty oznaczeniowe ESO po
120 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2584.0
1
STR pasek ochronny
2506.0
100
Po∏àczenie Ârubowe
Po∏àczenie Ârubowe
Po∏àczenie Ârubowe
Po∏àczenie Ârubowe
Grupowy uchwyt oznaczników
SchT 8 jest wsuwany we wg∏´bieniu na przegrod´ w zacisku.
Mo˝e on równie˝ byç zainstalo wany póêniej. Etykieta wsuwana
BST 8 oraz nasadka os∏onowa
SK8 uzupe∏niajà uchwyt.
Grupowy uchwyt oznaczników
SchT 2 jest mocowany do blokady koƒcowej ES…/2/K lub
ES…/K/ST. Etykieta wsuwana
ESO 2 oraz pasek ochronny
STR 2 uzupe∏niajà uchwyt.
Grupowy uchwyt oznaczników
SchT jest mocowany do blokady
koƒcowej ES…/2/K.
Grupowy uchwyt oznaczników
SchT 10 jest mocowany do
blokady koƒcowej ES…/2/KST.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
SchT 8
6 mm
2520.0
100
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2521.0
1
karty oznaczeniowe BST 8
po 216 pasków oznaczeniowych
SK 8 nasadka os∏onowa bezbarwna
2522.0
100
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
SchT 2
9,5 mm
2888.0*
100
ESO 2
Etykieta
2877.0
10
SchT 9
8 mm
3749.0
100
SchT 10
9,5 mm
3809.0
100
STR 2 pasek ochronny
2878.0
100
Wszystkie uchwyty oznaczników tutaj przedstawione mogà byç oznaczone za pomocà systemu identyfikacji EMS lub przy pomocy pisaka BS-1.
Uchwyty oznaczników oznaczone symbolem * mogà równie˝ byç oznakowane za pomocà urzàdzenia naklejajàcego GKE 30/6 WS (3917.7), patrz
strona 194.
178
178
Po∏àczenie Spr´˝ynowe
Po∏àczenie Spr´˝ynowe
Po∏àczenie Spr´˝ynowe
Po∏àczenie Spr´˝ynowe
Grupowy uchwyt oznaczników
ZSchT 1 mo˝e byç obracany i jest
umieszczany zatrzaskowo w kanale na oznaczniki zacisku / blokady
koƒcowej. Jest on równoleg∏y do
szyny monta˝owej. Etykieta wsuwana ESO oraz pasek ochronny
STR uzupe∏niajà uchwyt.
Grupowy uchwyt oznaczników
ZSchT 2 mo˝e byç obracany i jest
umieszczany zatrzaskowo w kanale na
oznaczniki w zacisku / blokadzie koƒcowej. Jest on równoleg∏y do szyny monta˝owej, przez co jego z∏àcze jest pod
kàtem. Etykieta wsuwana ESO oraz pasek ochronny STR uzupe∏niajà uchwyt.
Grupowy uchwyt oznaczników
ZSchT 3 mo˝e byç obracany i jest
przymocowywany do blokady
koƒcowej ZES 35. Jest on prostopad∏y do szyny monta˝owej, przez
co jego z∏àcze jest pod kàtem. Etykieta wsuwana ESO oraz pasek
ochronny STR uzupe∏niajà uchwyt.
Grupowy uchwyt oznaczników
ZSchT 4 mo˝e byç obracany
i jest przymocowywany do blokady koƒcowej ZES 35. Jest on
równoleg∏y do szyny monta˝owej. Etykieta wsuwana ESO oraz
pasek ochronny STR uzupe∏niajà
uchwyt.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
ZSchT 1
8,5 mm proste z∏àcze
3773.0*
100
karty oznaczeniowe ESO po
120 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2584.0
1
STR pasek ochronny
2506.0
100
ZSchT 2
8,5 mm ukoÊne z∏acze
3774.0*
100
karty oznaczeniowe ESO po
120 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2584.0
1
STR pasek ochronny
2506.0
100
ZSchT 3
8,5 mm
3775.0*
100
karty oznaczeniowe ESO po
120 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2584.0
1
STR pasek ochronny
2506.0
100
ZSchT 4
8,5 mm
3776.0*
100
karty oznaczeniowe ESO po
120 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2584.0
1
STR pasek ochronny
2506.0
100
Po∏àczenie Spr´˝ynowe
Po∏àczenie Spr´˝ynowe
Szyna mont. do grupowego uchwytu oznaczników
Szyna mont. do grupowego uchwytu oznaczników
Grupowy uchwyt oznaczników
ZSchT 5 jest przymocowywany
do blokady koƒcowej ZES 35.
Jest on prostopad∏y do szyny
monta˝owej. Etykieta wsuwana
ESO oraz pasek ochronny
STR 3 uzupe∏niajà uchwyt.
Grupowy uchwyt oznaczników
ZSchT jest przymocowywany do
blokady koƒcowej ZES 35.
Grupowy uchwyt oznaczników
GT 1 jest zak∏adany zatrzaskowo
bezpoÊrednio na szyn´ monta˝owà TS 32 lub TS 35. Etykieta
wsuwana ESO GT 1 oraz pasek
ochronny STR GT 1 uzupe∏niajà
uchwyt.
Grupowy uchwyt oznaczników
GT 2 jest zak∏adany zatrzaskowo
na szyn´ monta˝owà. Etykieta
wsuwana ESO GT 2 oraz pasek
ochronny STR GT 2 uzupe∏niajà
uchwyt.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
Typ
SzerokoÊç
Nr kat.
IloÊç pak.
Akcesoria
ZSchT 5
6 mm
3777.0
100
karty oznaczeniowe ESO 3
ZSchT 6
6 mm
3807.0
100
po 124 paski oznaczeniowe
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2585.0
1
STR 3 pasek ochronny
2579.0
100
GT 1
9,5 mm
3783.2*
20
karty oznaczeniowe ESO GT 1
po 140 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2580.0
1
STR GT 1 pasek ochronny
2582.0
20
GT 2
19,5 mm
3784.2*
20
karty oznaczeniowe ESO GT 2
po 140 pasków oznaczeniowych
Nr kat.
IloÊç pak.
Akcesoria
Nr kat.
IloÊç pak.
2581.0
1
STR GT 2 pasek ochronny
2583.0
20
