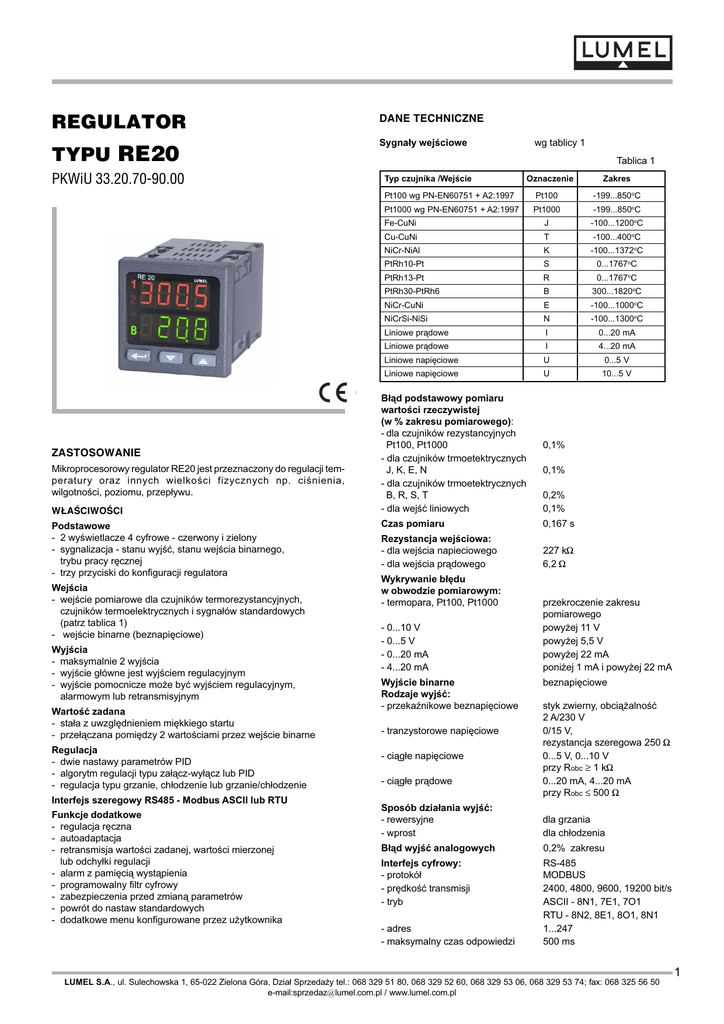

Karta katalogowa

REGULATOR
DANE TECHNICZNE
TYPU RE20
Sygna³y wejœciowe
PKWiU 33.20.70-90.00
ZASTOSOWANIE
Mikroprocesorowy regulator RE20 jest przeznaczony do regulacji temperatury oraz innych wielkoœci fizycznych np. ciœnienia,
wilgotnoœci, poziomu, przep³ywu.
W£AŒCIWOŒCI
Podstawowe
- 2 wyœwietlacze 4 cyfrowe - czerwony i zielony
- sygnalizacja - stanu wyjœæ, stanu wejœcia binarnego,
trybu pracy rêcznej
- trzy przyciski do konfiguracji regulatora
Wejœcia
- wejœcie pomiarowe dla czujników termorezystancyjnych,
czujników termoelektrycznych i sygna³ów standardowych
(patrz tablica 1)
- wejœcie binarne (beznapiêciowe)
Wyjœcia
- maksymalnie 2 wyjœcia
- wyjœcie g³ówne jest wyjœciem regulacyjnym
- wyjœcie pomocnicze mo¿e byæ wyjœciem regulacyjnym,
alarmowym lub retransmisyjnym
WartoϾ zadana
- sta³a z uwzglêdnieniem miêkkiego startu
- prze³¹czana pomiêdzy 2 wartoœciami przez wejœcie binarne
Regulacja
- dwie nastawy parametrów PID
- algorytm regulacji typu za³¹cz-wy³¹cz lub PID
- regulacja typu grzanie, ch³odzenie lub grzanie/ch³odzenie
Interfejs szeregowy RS485 - Modbus ASCII lub RTU
Funkcje dodatkowe
- regulacja rêczna
- autoadaptacja
- retransmisja wartoœci zadanej, wartoœci mierzonej
lub odchy³ki regulacji
- alarm z pamiêci¹ wyst¹pienia
- programowalny filtr cyfrowy
- zabezpieczenia przed zmian¹ parametrów
- powrót do nastaw standardowych
- dodatkowe menu konfigurowane przez u¿ytkownika
wg tablicy 1
Tablica 1
Typ czujnika /Wejœcie
Oznaczenie
Pt100 wg PN-EN60751 + A2:1997
Pt100
Pt1000 wg PN-EN60751 + A2:1997
Zakres
-199...850oC
Pt1000
-199...850oC
Fe-CuNi
J
-100...1200oC
Cu-CuNi
T
-100...400oC
NiCr-NiAl
K
-100...1372oC
PtRh10-Pt
S
0...1767oC
PtRh13-Pt
R
0...1767oC
PtRh30-PtRh6
B
300...1820oC
NiCr-CuNi
E
-100...1000oC
NiCrSi-NiSi
N
-100...1300oC
Liniowe pr¹dowe
I
0...20 mA
Liniowe pr¹dowe
I
4...20 mA
Liniowe napiêciowe
U
0...5 V
Liniowe napiêciowe
U
10...5 V
B³¹d podstawowy pomiaru
wartoœci rzeczywistej
(w % zakresu pomiarowego):
- dla czujników rezystancyjnych
Pt100, Pt1000
- dla czujników trmoetektrycznych
J, K, E, N
- dla czujników trmoetektrycznych
B, R, S, T
- dla wejϾ liniowych
0,2%
0,1%
Czas pomiaru
0,167 s
Rezystancja wejœciowa:
- dla wejœcia napieciowego
- dla wejœcia pr¹dowego
227 kW
6,2 W
Wykrywanie b³êdu
w obwodzie pomiarowym:
- termopara, Pt100, Pt1000
- 0...10 V
- 0...5 V
- 0...20 mA
- 4...20 mA
Wyjœcie binarne
Rodzaje wyjϾ:
- przekaŸnikowe beznapiêciowe
- tranzystorowe napiêciowe
- ci¹g³e napiêciowe
- ci¹g³e pr¹dowe
0,1%
0,1%
przekroczenie zakresu
pomiarowego
powy¿ej 11 V
powy¿ej 5,5 V
powy¿ej 22 mA
poni¿ej 1 mA i powy¿ej 22 mA
beznapiêciowe
styk zwierny, obci¹¿alnoœæ
2 A/230 V
0/15 V,
rezystancja szeregowa 250 W
0...5 V, 0...10 V
przy Robc ³ 1 kW
0...20 mA, 4...20 mA
przy Robc £ 500 W
Sposób dzia³ania wyjœæ:
- rewersyjne
- wprost
dla grzania
dla ch³odzenia
B³¹d wyjœæ analogowych
0,2% zakresu
Interfejs cyfrowy:
- protokó³
- prêdkoœæ transmisji
- tryb
RS-485
MODBUS
2400, 4800, 9600, 19200 bit/s
ASCII - 8N1, 7E1, 7O1
RTU - 8N2, 8E1, 8O1, 8N1
1...247
500 ms
- adres
- maksymalny czas odpowiedzi
LUMEL S.A., ul. Sulechowska 1, 65-022 Zielona Góra, Dzia³ Sprzeda¿y tel.: 068 329 51 80, 068 329 52 60, 068 329 53 06, 068 329 53 74; fax: 068 325 56 50
e-mail:[email protected] / www.lumel.com.pl
1
Sygnalizacja:
- aktywnego wyjœcia 1
- aktywnego wyjœcia 2
- trybu pracy rêcznej
- zwarcia wejœcia binarnego
Stopieñ ochrony zapewniany
przez obudowê wg PN-EN 60529:
- od strony p³yty czo³owej
- od strony zacisków
Znamionowe warunki u¿ytkowania:
- napiêcie zasilania
85...253 V a.c./d.c.
20...40 V a.c./d.c.
- czêstotliowœæ napiêcia zasilania
40...440 Hz
- temperatura otoczenia
0...23...50oC
- temperatura przechowywania
-20...70oC
- wilgotnoœæ wzglêdna powietrza
< 85% (bez kondensacji
pary wodnej)
- zewnêtrzne pole magnetyczne
< 400 A/m
- czas wstêpnego nagrzewania
30 min
- po³o¿enie pracy
dowolne
Pobór mocy
< 9 VA
Wymiary otworu monta¿owego
45 x 45 mm
Masa
< 0,3 kg
WYMIARY ZEWNÊTRZNE I MONTA¯OWE
IP40
IP20
B³êdy dodatkowe w znamionowych warunkach
u¿ytkowania spowodowane:
- kompensacj¹ zmian temperatury
spoin odniesienia termoelementu £ 2K
- zmian¹ temperatury otoczenia
£ 100% b³êdu
podstawowego /10K
Wymagania bezpieczeñstwa wg PN-EN 61010-1:
- kategoria instalacji
III
- stopieñ zanieczyszczenia
2
- maksymalne napiêcie pracy wzglêdem ziemi:
- dla obwodu zasilania
300 V a.c.
- dla pozosta³ych obwodów
50 V a.c.
KompatybilnoϾ elektromagnetyczna
- odpornoœæ na zak³ócenia
elektromagnetyczne
wg normy PN-EN 61000-6-2
- emisja zak³óceñ
elektromagnetycznych
wg normy PN-EN 61000-6-4
KOD WYKONANIA
REGULATOR RE20
Tablica 2
X
Wejœcie:
czujniki termorezystancyjne ..................
czujniki termoelektryczne .....................
sygna³ liniowy pr¹dowy 0/4...20 mA
lub napiêciowy 0...5/10V .......................
na zamówienie .......................................
SCHEMAT POD£¥CZEÑ REGULATORA
X
X
X
X
XX X
1
2
3
X
Wyjœcie g³ówne:
przekaŸnikowe ............................................... 1
binarne napiêciowe 0/15 V ............................. 2
ci¹g³e pr¹dowe 0/4...20 mA ............................ 3
ci¹g³e napiêciowe 0...5 V ............................... 4
ci¹g³e napiêciowe 0...10 V ............................. 5
Wyjœcie pomocnicze:
bez wyjœcia ............................................................ 0
przekaŸnikowe ....................................................... 1
binarne napiêciowe 0/15 V ..................................... 2
ci¹g³e pr¹dowe 0/4...20 mA .................................... 3
ci¹g³e napiêciowe 0...5 V ....................................... 4
ci¹g³e napiêciowe 0...10 V ..................................... 5
Interfejs:
brak interfejsu ................................................................. 0
RS-485 z protoko³em MODBUS ....................................... 1
Napiêcie zasilania:
85...253 V a.c./d.c. ................................................................... 1
20...40 V a.c./d.c. ..................................................................... 2
zwora
Termorezystor Pt100
w uk³adzie 2-przewodowym
Termorezystor Pt100
w uk³adzie 3-przewodowym
Wymagania dodatkowe:
bez dodatkowych wymagañ .................................................................... 0
z atestem Kontroli Jakoœci ..................................................................... 1
wg uzgodnieñ z odbiorc¹** ..................................................................... X
zwora
Termorezystor Pt1000
Rodzaj wykonania:
standardowe .................................................................................... 00
specjalne* .......................................................................................XX
Termoelement
* numeracjê ustali producent
** po uzgodnieniu z producentem
PRZYK£AD ZAMÓWIENIA
Wejœcie pr¹dowe 0/4...20 mA
2
Wejœcie napiêciowe 0...5/10
V
Kod RE20 - 2- 1 - 0 - 1 - 2 - 00 oznacza regulator z wejœciem dla
czujników termoelektrycznych, wyjœciem g³ównym przekaŸnikowym,
bez wyjœcia pomocniczego, z interfejsem RS-485 z protoko³em
MODBUS, z zasilaniem 20...40 V, w wykonaniu standardowym.
