FUNKCJE

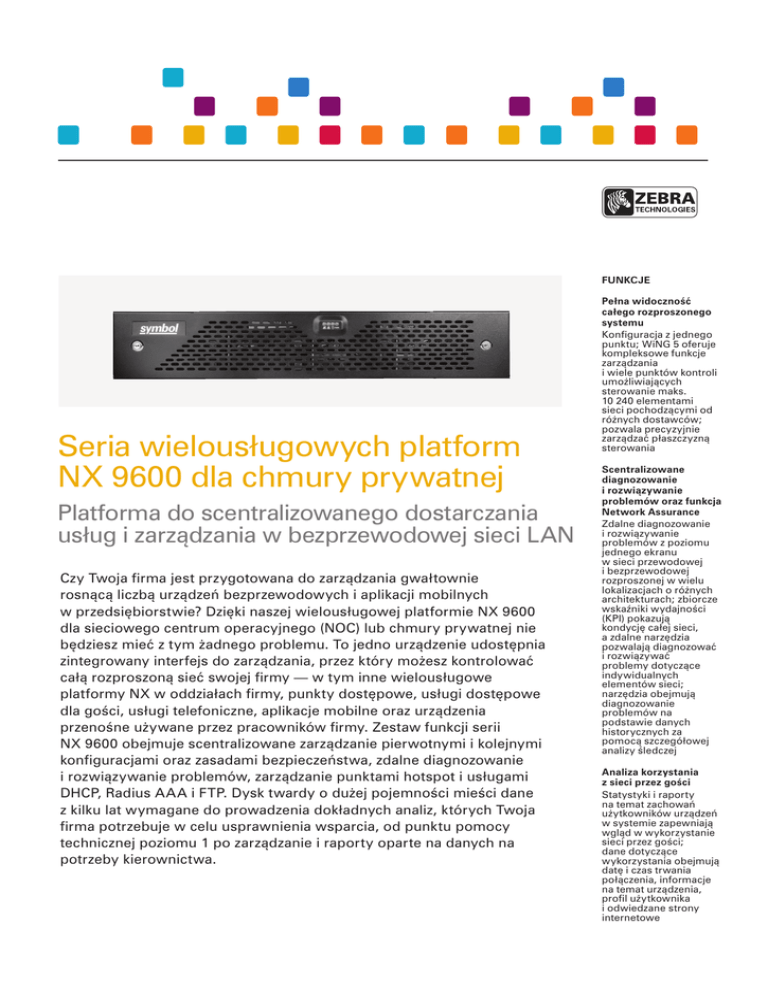

Seria wielousługowych platform
NX 9600 dla chmury prywatnej
Platforma do scentralizowanego dostarczania
usług i zarządzania w bezprzewodowej sieci LAN
Czy Twoja firma jest przygotowana do zarządzania gwałtownie
rosnącą liczbą urządzeń bezprzewodowych i aplikacji mobilnych
w przedsiębiorstwie? Dzięki naszej wielousługowej platformie NX 9600
dla sieciowego centrum operacyjnego (NOC) lub chmury prywatnej nie
będziesz mieć z tym żadnego problemu. To jedno urządzenie udostępnia
zintegrowany interfejs do zarządzania, przez który możesz kontrolować
całą rozproszoną sieć swojej firmy — w tym inne wielousługowe
platformy NX w oddziałach firmy, punkty dostępowe, usługi dostępowe
dla gości, usługi telefoniczne, aplikacje mobilne oraz urządzenia
przenośne używane przez pracowników firmy. Zestaw funkcji serii
NX 9600 obejmuje scentralizowane zarządzanie pierwotnymi i kolejnymi
konfiguracjami oraz zasadami bezpieczeństwa, zdalne diagnozowanie
i rozwiązywanie problemów, zarządzanie punktami hotspot i usługami
DHCP, Radius AAA i FTP. Dysk twardy o dużej pojemności mieści dane
z kilku lat wymagane do prowadzenia dokładnych analiz, których Twoja
firma potrzebuje w celu usprawnienia wsparcia, od punktu pomocy
technicznej poziomu 1 po zarządzanie i raporty oparte na danych na
potrzeby kierownictwa.
Pełna widoczność
całego rozproszonego
systemu
Konfiguracja z jednego
punktu; WiNG 5 oferuje
kompleksowe funkcje
zarządzania
i wiele punktów kontroli
umożliwiających
sterowanie maks.
10 240 elementami
sieci pochodzącymi od
różnych dostawców;
pozwala precyzyjnie
zarządzać płaszczyzną
sterowania
Scentralizowane
diagnozowanie
i rozwiązywanie
problemów oraz funkcja
Network Assurance
Zdalne diagnozowanie
i rozwiązywanie
problemów z poziomu
jednego ekranu
w sieci przewodowej
i bezprzewodowej
rozproszonej w wielu
lokalizacjach o różnych
architekturach; zbiorcze
wskaźniki wydajności
(KPI) pokazują
kondycję całej sieci,
a zdalne narzędzia
pozwalają diagnozować
i rozwiązywać
problemy dotyczące
indywidualnych
elementów sieci;
narzędzia obejmują
diagnozowanie
problemów na
podstawie danych
historycznych za
pomocą szczegółowej
analizy śledczej
Analiza korzystania
z sieci przez gości
Statystyki i raporty
na temat zachowań
użytkowników urządzeń
w systemie zapewniają
wgląd w wykorzystanie
sieci przez gości;
dane dotyczące
wykorzystania obejmują
datę i czas trwania
połączenia, informacje
na temat urządzenia,
profil użytkownika
i odwiedzane strony
internetowe
KARTA DANYCH PRODUKTU
NX 9600
Bezpieczeństwo na
brzegu sieci
Każdy pakiet jest
sprawdzany w warstwie
2 przez zaporę stanową
(Stateful), IP SEC VPN
oraz działający w trybie
24x7 bezprzewodowy
system ochrony przed
włamaniami (IPS);
wbudowane czujniki
zapewniają lepszą
kontrolę nad domeną
rozgłoszeniową sieci
Zarządzanie
hierarchiczne
Uproszczone
zarządzanie zasadami
w architekturach
sieciowych
w konfiguracji
z platformą i bez
Wielopoziomowe
mechanizmy odporności
z zarządzaniem
widmem
Inteligentne zarządzanie
pasmem Smart RF
ogranicza zakłócenia
w komunikacji radiowej
powodowane przez
interferencję ze
strony urządzeń WiFi i innych, wadliwe
anteny, dynamiczne
martwe punkty i
awarie sąsiednich
punktów dostępowych,
umożliwiając sieci
WLAN automatyczne
i inteligentne
dostosowywanie się
do zmian w środowisku
RF; opcjonalny moduł
analizy widma dostępny
w scentralizowanej
platformie NX 9600
umożliwia wizualizację
i identyfikację źródła
zakłóceń radiowych
Prosta instalacja
i zdalne usuwanie
błędów
Szybka i łatwa instalacja
„bezdotykowa”; oparte
na regułach dodawanie
punktów dostępowych
i platform z serii NX ze
wszystkich lokalizacji;
centralny punkt
zdalnego zbierania
danych diagnostycznych
WiNG 5 – wyższa wydajność,
skalowalność, niezawodność i jakość
usług sieci WLAN
Stworzona przez firmę Zebra architektura
WiNG 5 dostarcza informacje do każdego
punktu sieci — w tym do wielousługowych
platform NX i połączonych z nimi punktów
dostępowych. Zarówno platformy, jak i
punkty dostępowe potrafią wybierać
optymalną trasę ruchu, zachowując jakość
usług (QoS) i zasady bezpieczeństwa.
Efekt? Eliminuje to zatory występujące
w tradycyjnych sieciach o strukturze
gwiaździstej (hub-and-spoke). Platforma
NX 9600 umożliwia wykorzystanie
nadmiarowości 1:1 zapewniającej wysoką
dostępność, bez ponoszenia dodatkowych
opłat licencyjnych za redundantny system.
Hierarchiczne zarządzanie całą
rozproszoną siecią
Hierarchiczny system zarządzania NX
9600 upraszcza sterowanie i zarządzanie
siecią, udostępniając pojedynczy graficzny
interfejs użytkownika dla całej sieci. NX
9600 obsługuje kontrolery z serii NX i RFS
oraz wszystkie połączone z nimi i
samodzielne punkty dostępowe WiNG 5.
Podgląd sieci w trybie makro i mikro
umożliwia jednoczesne oglądanie
wszystkich lokalizacji lub wyświetlenie
szczegółowego widoku infrastruktury
wybranego oddziału.
Scentralizowane zarządzanie wszystkimi
urządzeniami mobilnymi
Rozpowszechnienie urządzeń mobilnych
z funkcją Wi-Fi oraz popularność zasady
BYOD („Przynieś własne urządzenie do
pracy”) zmusza przedsiębiorstwa do
określenia warunków zarządzania
i zabezpieczania dla różnych urządzeń
z różnymi systemami operacyjnymi.
Integrując oprogramowanie do
zarządzania urządzeniami mobilnymi,
otrzymujesz zaawansowane funkcje
obsługi urządzeń różnych producentów,
potrzebne do zarządzania środowiskiem
obejmującym mieszaną flotę urządzeń
— w którym mogą znajdować się również
komputery przenośne Zebra oraz
urządzenia z systemem Android lub iOS.
Teraz zespół IT w Twojej firmie może
automatycznie instalować i konfigurować
urządzenia mobilne, aktualizować
oprogramowanie zainstalowanych
urządzeń oraz łatwo diagnozować
i rozwiązywać związane z nimi problemy
— a wszystko to z sieciowego centrum
operacyjnego (NOC) firmy.
Łatwa instalacja i zarządzanie aplikacjami
mobilnymi
Wirtualny system umożliwia hostowanie
i instalację aplikacji mobilnych
i zarządzanie nimi bezpośrednio
z centrum NOC na platformie NX 9600.
Aplikacje mobilne mogą być instalowane
szybciej i taniej niż kiedykolwiek dotąd
— w tym aplikacje wideo i głosowe. Nie
trzeba już kupować dodatkowego sprzętu
w celu umożliwienia obsługi nowych
aplikacji. Ponadto można także zdalnie
zarządzać aplikacjami zainstalowanymi
w oddziałach firmy na wielousługowej
platformie NX 9600.
Kompleksowe wsparcie
Będąc liderem w dziedzinie mobilności
przedsiębiorstw, Zebra wnosi
doświadczenie zdobyte w trakcie
prowadzonej na całym świecie
współpracy z czołowymi światowymi
firmami. Na bazie tego doświadczenia
tworzymy dla naszych klientów
prowadzących sieci oddziałów
rozwiązania zapewniające im maksymalną
wydajność, jakiej wymaga ich
przedsiębiorstwo. Nasza kompleksowa
oferta usług zapewnia pomoc na każdym
etapie eksploatacji sieci — od planowania
i wdrożenia po bieżące wsparcie
w codziennym użytkowaniu. Nasze usługi
pomagają ograniczyć ryzyko, obniżyć
nakłady kapitałowe i koszty operacyjne,
poprawić jakość łączności i dostosować
sieć do indywidualnych potrzeb firmy.
Kontrola nad całą siecią z jednego, centralnego punktu
sterowania — dzięki platformie Zebra NX 9600
Więcej informacji można znaleźć na stronie www.zebra.com/NX9600 lub
korzystając z naszej centralnej bazy kontaktów pod adresem
www.zebra.com/contactus
STRONA 2
KARTA DANYCH PRODUKTU
NX 9600
SKALOWALNOŚĆ
SCENTRALIZOWANA KONFIGURACJA
SCENTRALIZOWANA DIAGNOSTYKA
WIELOUSŁUGOWA
PLATFORMA NX 9600
INTERNET
PUNKT DOSTĘPOWY –
MENEDŻER DOMENY
MOBILNOŚĆ
KONTROLER –
MENEDŻER DOMENY
SMART RF
SIEĆ KRATOWA
QOS
BEZPIECZEŃSTWO
Zaawansowana platforma
NX 9600 tworzy podstawę
prawdziwej zintegrowanej
sieci zdolnej do dostarczania
praktycznie każdej usługi,
jakiej mogą potrzebować
pracownicy w biurze
jakiejkolwiek wielkości — od
dużej centrali po średnie
i małe oddziały.
Budynek obok centrali firmy
NX 7500s
Uproszczony dostęp dla
gości
NX 96OO
Zarządzanie siecią WLAN
Zarządzanie usługami telefonicznymi
Network Assurance
Bezpieczeństwo
Zarządzanie urządzeniami mobilnymi
Aplikacje
Sieć kratowa
w budynku:
AP 75XX
Seria NX
Małe biura i sklepy
ODDALONE
LOKALIZACJE
Firma średniej wielkości
Połączenie przewodowe
AP 75XX
Elastyczna wielousługowa
platforma NX 9600 dla chmury
umożliwia zarządzanie
urządzeniami z serii NX
znajdującymi się w oddziałach
firmy oraz bezpośrednie
dodawanie i zarządzanie
punktami dostępowymi Zebra.
Platforma NX 9600 pozwala na
łatwą rozbudowę wraz z
rozwojem firmy. Umożliwia
dodawanie innych usług
i obsługę większej liczby
pracowników odpowiednio do
potrzeb — zapewniając
jednocześnie prostotę
zarządzania dzięki
scentralizowanej, zdalnej
konfiguracji oraz
diagnozowaniu
i rozwiązywaniu problemów
w infrastrukturze sieci.
Ponadto NX 9600 dostarcza
informacji, w oparciu o które
punkty dostępowe Zebra
w sieci mogą zapewniać
pracownikom w każdym
oddziale najbardziej
niezawodne i bezpieczne
zintegrowane usługi i aplikacje
transmisji głosu i danych.
INTEGRACJA W SIECI
DOWOLNEJ WIELKOŚCI
NX 9600: UPROSZCZONE ZARZĄDZANIE W CENTRUM NOC
INTERNET
TWORZENIE
EKONOMICZNEJ,
NIEZAWODNEJ
I ELASTYCZNEJ SIECI
W KAŻDYM ODDZIALE
FIRMY
AP 8132/8232
Połączenie bezprzewodowe
AP 75xx
AP 75XX
AP 75XX
Zarządzanie dostępem gości
jest znacznie uproszczone
dzięki możliwości
centralnego zarządzania
zasadami dostępu gości
w całej sieci, w tym takimi
parametrami jak
identyfikacja urządzeń
w technologii
„fingerprinting”, ustawianie
bezpiecznego dostępu gości
(onboarding) oraz
zróżnicowany dostęp
(dostęp oparty na takich
ustawieniach jak użytkownik,
urządzenie i aplikacja
z mechanizmem QoS).
Długodystansowe połączenie przewodowe lub bezprzewodowe
STRONA 3
KARTA DANYCH PRODUKTU
NX 9600
DANE TECHNICZNE
NX 9600
Wymiary
Obsługa BYOD
Funkcje fingerprinting,
analizy i zarządzania
identyfikacją pomagają
zarządzać własnymi
urządzeniami
użytkowników
i zabezpieczać je w
oparciu o zasady
zróżnicowanego dostępu
odpowiednio do
uprawnień użytkowników
i ustawień dla różnych
urządzeń użytkowników
sieci, a także z
uwzględnieniem danych
czasowych dotyczących
zachowań użytkowników
w punkcie hotspot.
NX 9610
2U, do montażu w szafie rack: 10,16 cm (wys.) x 48,26 cm (szer.) x 72,12 cm (dł.)
Waga
22,77 kg
CPU
Dwa procesory Intel Xenon 6-rdzeniowe, pamięć podręczna 15 MB
Pamięć
RAM 40 GB
Pamięć masowa
4 dyski twarde 2 TB z RAID-5; dysk SSD 64 GB na obrazy oprogramowania firmware i dane
krytyczne
Porty Ethernet GbE
2 porty 1 GbE
Porty 10 GigE
Nie
4 porty 10 GigE
Maks. liczba punktów
dostępowych
10 240
Domeny RF
4096
Bezprzewodowe sieci
LAN (WLAN)
1024
Płaszczyzna danych
Nie
Tak
IPSEC VPN
Tak (ruch zarządzający)
Tak
LTP v3 Termination
Tak (ruch zarządzający)
Tak
Rozbudowane sieci
VLAN
Nie
Tak
Nadmiarowe zasilanie
Dwa zasilacze z możliwością przełączania podczas pracy
Porty USB
Uproszczone zarządzanie
licencjami dla dużych
firm z rozproszoną
strukturą
Rozmieszczanie
i wykorzystanie
licencji na podstawie
rzeczywistego obciążenia
poszczególnych lokalizacji
— nie trzeba przydzielać
licencji każdej lokalizacji
indywidualnie; eliminacja
potrzeby przydzielania
licencji na punkty
dostępowe urządzeniom
zarazem w lokalnych
oddziałach i w centrum
NOC.
3 x USB 2.0; 2 x USB 3.0
Funkcje
Hierarchiczne zarządzanie
Dostęp Wi-Fi dla gości/Captive Portal
Serwer DHCP
Serwer RADIUS
Scentralizowana konfiguracja
Scentralizowane diagnozowanie i rozwiązywanie problemów, Network Assurance
Kompleksowe usługi
wsparcia
Korzystając z naszej
oferty opcjonalnych
kompleksowych usług
wsparcia, można
wydłużyć czas pracy
bez przestojów i obniżyć
koszty wsparcia dla
rozwiązania z serii
NX 9600.
PARAMETRY ŚRODOWISKOWE
Temperatura robocza
0°C do 40°C
Temperatura
przechowywania
-40°C do 70°C
Wilgotność robocza
Wilgotność względna 10% do 85% (bez kondensacji) przy 40°C
Wilgotność
przechowywania
Wilgotność względna 10% do 95% (bez kondensacji) przy 40°C
Wysokość robocza
n.p.m.
Maks. 3050 m przy 25°C
NUMERY KATALOGOWE
NX-9600-100R0-WR
Wielousługowa platforma NX9600 dla sieciowego centrum operacyjnego (NOC) –
uproszczona instalacja i zarządzanie siecią, wysoka wydajność, bezpieczeństwo i
skalowalność
NX-9610-100R0-WR
Wielousługowa platforma NX9610 dla sieciowego centrum operacyjnego (NOC) z 4
interfejsami 10 GBE i sprzętowym przyspieszeniem szyfrowania (HW crypto acceleration)
– uproszczona instalacja i zarządzanie siecią, wysoka wydajność, bezpieczeństwo i
skalowalność
AKCESORIA
NX-9600-PSU-ACC
NX 96XX – zapasowy zasilacz
NX-9600-HD-ACC
NX 96XX - zapasowy dysk twardy (2 TB)
POLECANE USŁUGI WSPARCIA
Usługa Service from the Start Advance Exchange Support (serwis z wymianą sprzętu); usługa Service from the Start On
Site System Support (serwis u klienta); WLAN Software Support (wsparcie oprogramowania WLAN)
Centrala Główna
+1 800 423 0442
[email protected]
Centrala regionu Azji i Pacyfiku
+65 6858 0722
[email protected]
Centrala regionu EMEA
+44 (0)1628 556000
[email protected]
Centrala regionu Ameryki Łacińskiej
+1 847 955 2283
[email protected]
Inne placówki/USA: Georgia, Illinois, Kalifornia, Rhode Island, Teksas, Wisconsin Europa: Francja, Hiszpania, Holandia, Niemcy, Polska, Szwecja, Turcja, Wielka
Brytania, Włochy Azja/Pacyfik: Australia, Chiny, Filipiny, Hongkong, Indie, Indonezja, Japonia, Korea Płd., Malezja, Singapur, Tajwan, Tajlandia, Wietnam
Ameryka Łacińska: Argentyna, Brazylia, Floryda (centrala regionu Ameryki Łac. w USA), Kolumbia, Meksyk Afryka/Bliski Wschód: Dubaj, RPA
©2015 ZIH Corp. Zebra, obraz głowy zebry i logo Zebra Technologies są znakami handlowymi firmy ZIH Corp, zarejestrowanymi w wielu krajach na
całym świecie. SYMBOL jest znakiem handlowym należącym do firmy Symbol Technologies, Inc., która jest spółką pośrednio zależną od firmy Zebra
Technologies Corporation należącą do niej w całości. PSION jest znakiem handlowym należącym do firmy PSION, Inc., która jest spółką pośrednio
zależną od firmy Zebra Technologies Corporation należącą do niej w całości. Wszelkie prawa zastrzeżone. Wszystkie pozostałe znaki handlowe należą do
odpowiednich właścicieli.
SS-NX9600 (02/15-A4)
