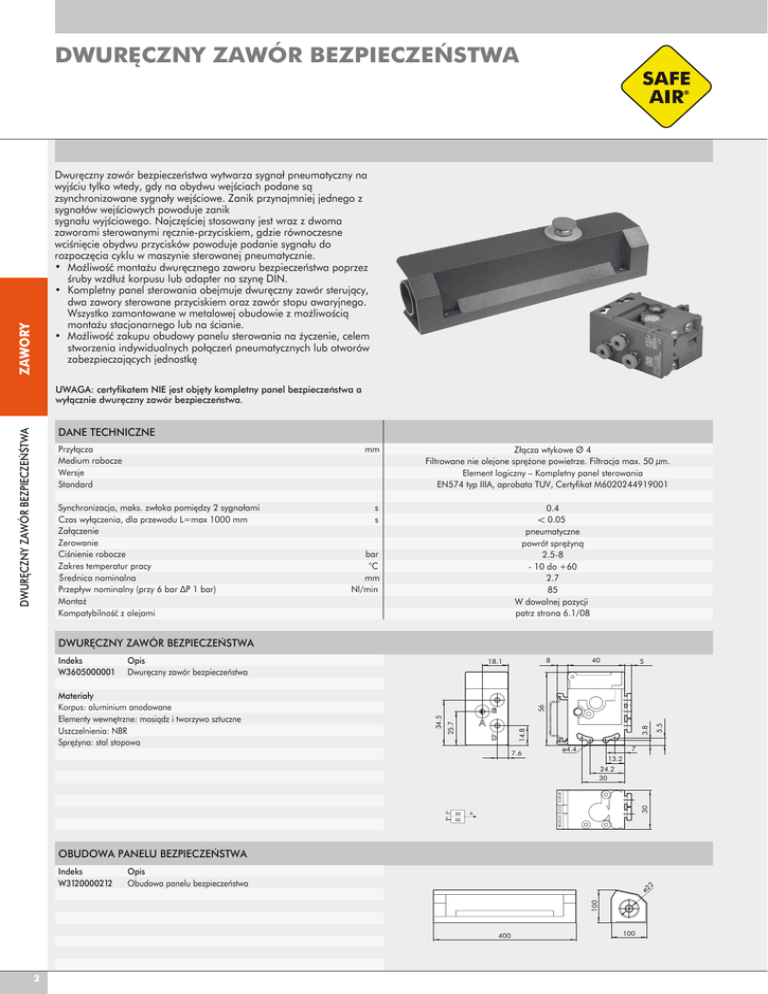

Dwuręczny zawór bezpieczeństwa

DWURĘCZNY ZAWÓR BEZPIECZEŃSTWA
ZAWORY
Dwuręczny zawór bezpieczeństwa wytwarza sygnał pneumatyczny na
wyjściu tylko wtedy, gdy na obydwu wejściach podane są
zsynchronizowane sygnały wejściowe. Zanik przynajmniej jednego z
sygnałów wejściowych powoduje zanik
sygnału wyjściowego. Najczęściej stosowany jest wraz z dwoma
zaworami sterowanymi ręcznie-przyciskiem, gdzie równoczesne
wciśnięcie obydwu przycisków powoduje podanie sygnału do
rozpoczęcia cyklu w maszynie sterowanej pneumatycznie.
• Możliwość montażu dwuręcznego zaworu bezpieczeństwa poprzez
śruby wzdłuż korpusu lub adapter na szynę DIN.
• Kompletny panel sterowania obejmuje dwuręczny zawór sterujący,
dwa zawory sterowane przyciskiem oraz zawór stopu awaryjnego.
Wszystko zamontowane w metalowej obudowie z możliwością
montażu stacjonarnego lub na ścianie.
• Możliwość zakupu obudowy panelu sterowania na życzenie, celem
stworzenia indywidualnych połączeń pneumatycznych lub otworów
zabezpieczających jednostkę
UWAGA: certyfikatem NIE jest objęty kompletny panel bezpieczeństwa a
wyłącznie dwuręczny zawór bezpieczeństwa.
DWURĘCZNY ZAWÓR BEZPIECZEŃŚTWA
DANE TECHNICZNE
Przyłącza
Medium robocze
Wersje
Standard
mm
Synchronizacja, maks. zwłoka pomiędzy 2 sygnałami
Czas wyłączenia, dla przewodu L=max 1000 mm
Załączenie
Zerowanie
Ciśnienie robocze
Zakres temperatur pracy
Średnica nominalna
Przepływ nominalny (przy 6 bar ∆P 1 bar)
Montaż
Kompatybilność z olejami
Złącza wtykowe Ø 4
Filtrowane nie olejone sprężone powietrze. Filtracja max. 50 µm.
Element logiczny – Kompletny panel sterowania
EN574 typ IIIA, aprobata TUV, Certyfikat M6020244919001
s
s
0.4
0.05
pneumatyczne
powrót sprężyną
2.5-8
- 10 do +60
2.7
85
W dowolnej pozycji
patrz strona 6.1/08
bar
°C
mm
Nl/min
DWURĘCZNY ZAWÓR BEZPIECZEŃSTWA
Opis
Dwuręczny zawór bezpieczeństwa
40
7.6
3.8
5.5
56
5
14.8
34.5
Materiały
Korpus: aluminium anodowane
Elementy wewnętrzne: mosiądz i tworzywo sztuczne
Uszczelnienia: NBR
Sprężyna: stal stopowa
8
18.1
25.7
Indeks
W3605000001
7
ø4.4
13.2
a
b
30
24.2
30
A
OBUDOWA PANELU BEZPIECZEŃSTWA
Opis
Obudowa panelu bezpieczeństwa
2
ø2
100
Indeks
W3120000212
400
2
100
KOMPLETNY PANEL BEZPIECZEŃSTWA
309
45.5
OUT
37
Pressure range 2.5-8 bar
Temperature -10°C to 50°C
EC-type-eximinationcertificate __ __ __ _____ ___
EN 574: TYPE IIIA
28
9
45.5
IN
137.5
11
ø5.5
DWURĘCZNY ZAWÓR BEZPIECZEŃŚTWA
121
ZAWORY
Code 0227700000
ø4
400
100
Indeks
0227700000
Opis
Kompletny panel bezpieczeństwa
Materiał
Odlewany ciśnieniowo stop aluminium
GŁÓWNE KOMPONENTY
Indeks
Opis
W3605000001 Dwuręczny zawór bezpieczeństwa
Przycisk monostabilny VRM-010 RN
W0351000011
Przycisk STOP z blokadą VRM-065 R
W0351000014
Zawór VME1-01 NC fi4
W3501000100
Zawór VME2-01 NO fi4
W3501001100
Adaptor VME1-000
0351000050
Złączka prosta grodziowa RL10 FOX-4 M11x1
2L11001
Quantity
1
2
1
2
1
3
2
OSPRZĘT
MOCOWANIE DO SZYNY DIN
~50
Indeks
0227300600
Opis
Mocowanie do szyny din
Pakowane pojedynczo
~9
~9
14
14
~50
3
