Vivarium_opis techniczny koncepcji 2007

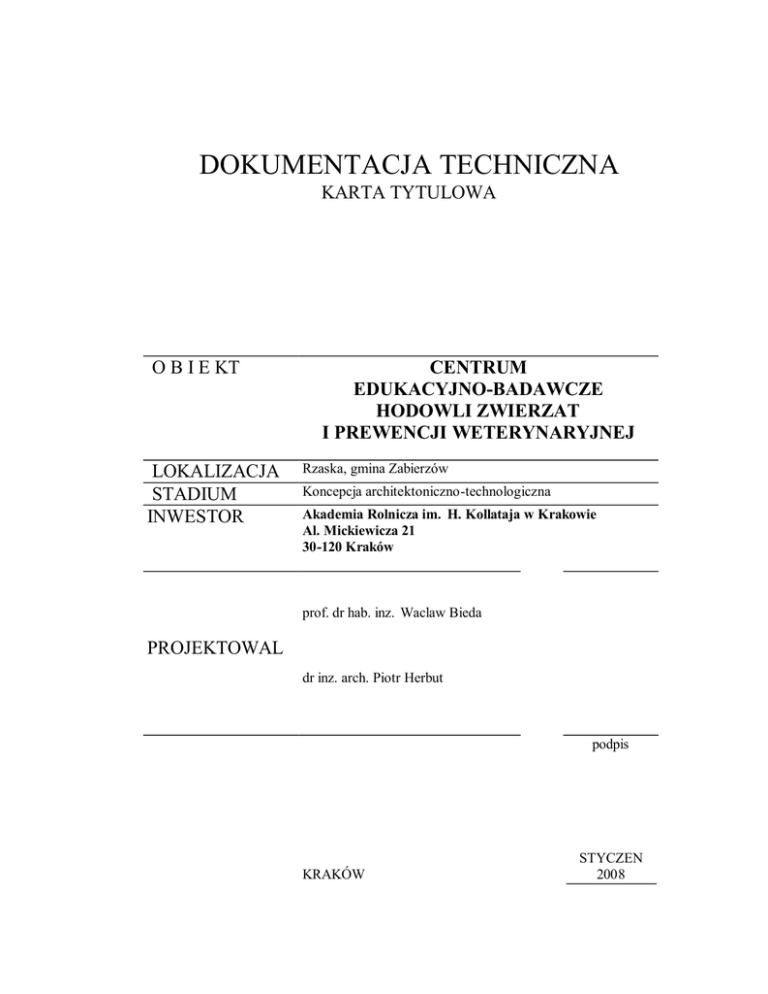

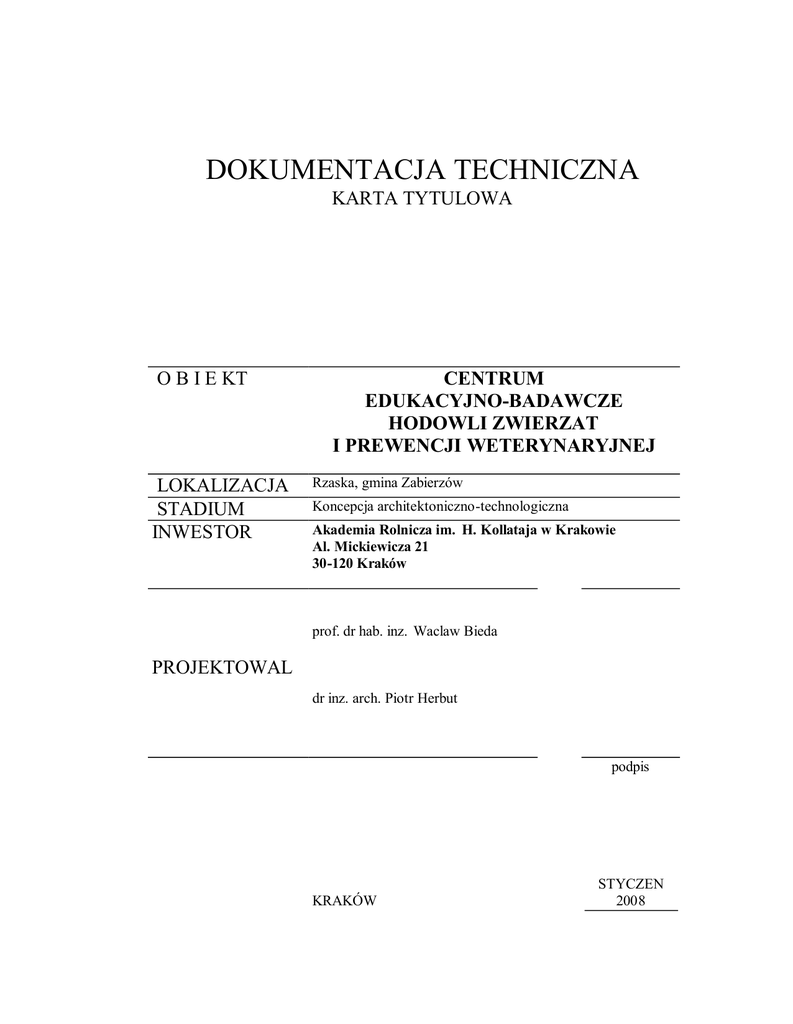

DOKUMENTACJA TECHNICZNA
KARTA TYTULOWA
O B I E KT
LOKALIZACJA
STADIUM
INWESTOR
CENTRUM
EDUKACYJNO-BADAWCZE
HODOWLI ZWIERZAT
I PREWENCJI WETERYNARYJNEJ
Rzaska, gmina Zabierzów
Koncepcja architektoniczno-technologiczna
Akademia Rolnicza im. H. Kollataja w Krakowie
Al. Mickiewicza 21
30-120 Kraków
prof. dr hab. inz. Waclaw Bieda
PROJEKTOWAL
dr inz. arch. Piotr Herbut
podpis
KRAKÓW
STYCZEN
2008
SPIS TRESCI
A. CZESC OPISOWA
1. Podstawa opracowania
2. Przedmiot opracowania
3. Lokalizacja
4. Przeznaczenie obiektu
5. Ogólna charakterystyka obiektu
6. Program uzytkowy
7. Wskazniki techniczno-uzytkowe
8. Zestawienie pomieszczen i wazniejsze wymagania
9. Materialy i konstrukcje
10. Uklad funkcjonalno-uzytkowy
B. CZESC RYSUNKOWA
nr rys.
nazwa
1. Uzytkownicy CENTRUM
2. Rzut przyziemia
3. Rzut pietra
4. Rzut dachu
5. Rzut przyziemia – wymiary
6. Rzut pietra – wymiary
7. Przekrój AA
8. Przekrój A’A’
9. Przekrój BB i B’B’
10. Przekrój CC i C’C’
11. Przekrój DD i D’D’
12. Przekrój EE i E’E’
13. Przekrój FF i F’F’
14. Elewacje segmentu B
15. Elewacje segmentu C
16. Elewacje segmentu D
17. Elewacje segmentu E
18. Elewacje segmentu F
19. Elewacja „wschodnia” i „zachodnia”
20. Elewacja „pólnocna i „poludniowa”
21. Perspektywy obiektu
skala
1:500
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
1:200
2
1. Podstawa opracowania
Podstawa formalna opracowania bylo zlecenie Akademii Rolniczej w Krakowie.
Opracowana koncepcja zostala wykonana w oparciu o:

Potrzeby powierzchniowe i przeznaczenie pomieszczen jednostek WHiBZ (zal. 1).

Uzgodnione z zainteresowanymi jednostkami WHiBZ uklady funkcjonalno -uzytkowe
i powierzchnie pomieszczen w pr zedmiotowym CENTRUM EDUKACYJNOBADAWCZE HODOWLI ZWIERZAT I PREWENCJI WETERYNARYJNEJ

Wizje lokalne terenu przewidzianego dla planowanej inwestycji.

Plan zagospodarowania przestrzennego Gminy Zabierzów

Mapa dla celów projektowania w skali 1:500.

Literatury przedmiotowej.
2. Przedmiot opracowania
Przedmiotem opracowania jest koncepcja architektoniczn o-technologiczna
wielofunkcyjnego obiektu o nazw ie roboczej:
CENTRUM EDUKACYJNO -BADAWCZE
HODOWLI ZWIERZAT I PREWENCJI WETERYNARYJNEJ
3. Lokalizacja
Obiekt, nazywany dalej CENTRUM, bedzie zlokalizowany na czesciowo zabudowanej
dzialce nr 470/8 w Rzasce, gmina Zabierzów, w miejscu istniejacego, parterowego kurnika o
konstrukcji stalowej i trzech innych budynków gospodarczych o lacznej powierzchni 1643
m 2, które sa przeznaczone do rozbiórki.
Teren objety opracowaniem stanowi czesc wiekszej calosci terenu bedacego wlasnoscia
Akademii Rolniczej w Krakowie. Obecnie teren dzialki jest uzytkowany przez nastepujace
jednostki organizacyjne AR: Stacje Doswiadczalna Katedry Hodowli Koni oraz Stacje
3
Doswiadczalna Hodowli Drobiu i Stacje Doswiadczalna Hodowli Zwierzat Futerkowych
Katedry Hodowli Drobiu, Zwierzat Futerkowych i Zoohigieny.
Teren dzialki przewidzianej pod projektowana zabudowe jest czesciowo zadrzewiony i
zakrzaczony oraz posiada lekki spadek w kierunku wschodnim .
4. Przeznaczenie obiektu
Glównym przeznaczeniem projektowanego CENTRUM jest powstanie nowoczesnej
bazy dydaktyczno-badawczej dla Wydzialu Hodowli i Biologii Zwierzat . Ponadto, wedlug
zalozen, CENTRUM ma pelnic funkcje szkoleniowa dla sluzb y weterynaryjnej i sluzb
doradztwa rolniczego, hodowców oraz funkcje edukacyjna dla mlodziezy szkolnej
aglomeracji krakowskiej. Urzadzenie i zagospoda rowanie terenu wokól CENTRUM bedzie
równiez przystosowane dla pelnienia funkcji wystawienniczo -targowej.
W CENTRUM, oprócz pomieszczen dydaktycznych i laboratoryjnych wraz z
odpowiednim zapleczem, znajda sie pomieszczenia inwentarskie z kolekcjami zwierzat
gospodarskich (konika polskiego, bydla, swin ras polskich, owiec, królików oraz drobiu)
glównie do celów dydaktycznych studiów stacjonarnych i niestacjonarnych oraz
podyplomowych i szkolen prowadzonych przez Uczelnie, jak równiez dl celów badawczych
tych jednostek organizacyjnych Wydzialu Hodowli i Biologii Zwierzat , których dotychczas
uzytkowane stacje doswiadczalne ulegly likwidacji lub sa przewidziane do likwidacji .
Czescia obiektu o szczególnym znaczeniu jest projektowany blok zabiegowo-operacyjny niezbedny dla rozwoju w krakowskim osrodku naukowym nowej dyscypliny - nauk
weterynaryjnych, jak tez pelnienia funkcji badawczo-szkoleniowej w tym zakresie oraz
poszerzenia oferty studiów, uzasadnionej potrzeba ksztalcenia kadry specjalistów
niezbedn ych dla nie tylko dla nowoczesnej hodowli zwierzat gospodarskich , ale w swietle
aktualnych standardów, niezbednej takze w procesie produkcji zywnosci i obrocie
produktami pochodzenia zwierzecego.
Baze hotelowo-gastronomiczna dla imprez wystawienniczych, targowych i
szkoleniowych moze pelnic pobliskie Centrum Hotelowo-Konferencyjne „Witek” w
Mydlniczce.
4
5. Ogólna charakterystyka obiektu
Rzut centralnej czesci obiektu (wysokiej) ma ksztalt szescioboku regularnego o
boku 15,0 m (w osiach konstrukcyjnych). Z pieciu boków czesci centralnej wychodza parterowe
pawilony o szerokosci 15,0 m (w osiach konstrukcyjnych) i dlugosci 36,0 m (w osiach
konstrukcyjnych), z dachami dwuspadowymi, symetrycznymi, które lacza sie ze scianami czesci
wysokiej.
Poszczególne kolekcje zwierzat gospodarskich beda utrzymywane w odpowiednich
pomieszczeniach i warunkach mikroklimatycznych w pawilonach spelniajacych wymagane
standardy utrzymania. Ze wzgledu na przeznaczenie pomieszczen inwentarskich dla celów
dydaktycznych, badawczych i szkoleniowych ich powierzchnia, zwlaszcza traktów
komunikacyjnych, jest wieksza od zalecanych, przede wszystkim ze wzgledu na czasowe
przebywanie w pomieszczeniu grup osób odbywajacych zajecia praktyczne.
Zagospodarowanie terenu wokól CENTRUM powinno uwzglednia c:
- urzadzenie placu przed wejsciem glównym z elementami malej architektury i zieleni ozdobnej,
w tym adaptacje istniejacego zbiornika wody p.pozarowej na sadzawke, ewentualnie z kolekcja
ryb, z mostkiem oraz pasem wysokiego zywoplotu oddzielajacego plac od wybiegu dla gesi z
sasiedniego budynku . Przy scianie szczytowej kazdego z pawilonów projektuje sie place
manewrowe, a pomiedzy niektórymi z pawilonów drogi dojazdowe, wszys tkie polaczone z
okólna droga gospodarcza do transportu zwierzat i wyposazenia, pasz i sciólki oraz odchodów ,
przy której usytuowane beda wiata na siano, slome i maszyny rolnicze oraz plyty obornikowej .
Nawierzchnia placów, dróg i parkingów z kostki brukowej.
Sposród obiektów infrastruktury towarzyszacej, niezbednej dla funkcjonowania
CENTRUM, nalezy wymienic m.in.:
- wiata na siano i slome oraz maszyny rolnicze ,
- plyta obornikowa ze zbiornikiem na odcieki,
- zbiorniki na gnojówke i wody gnojowe,
- zbiorniki na scieki komunalne,
- silos wiezowy,
- ogrodzenie wybiegów dla koni,
- parking dla pracowników z rampa,
- parking ogólnodostepny,
- ogrodzenie,
5
- oswietlenie i monitoring terenu .
W przyszlosci, po wykonaniu planowanej kanalizacji w Rzasce, której trasa bedzie
przebiegac wzdluz drogi do Mydlnik , scieki komunalne z CENTRUM beda odprowadzone do
tej kanalizacji, a zbiorniki na scieki komunalne zostana wykorzystane do gromadzenia wody
opadowej.
Zaopatrzenie obiektu w wode i energie elektryczna oraz ewentualnie gaz przewiduje sie z
istniejacych przylaczy znajdujacych sie na dzialce 470/8.
Zaklada sie wydzielenie pewnej czesci terenu wokól CENTRUM i utrzymywanie jej w
formie trawników, z mozliwoscia ich wykorzystania dla potrzeb organizacji wystaw i targów .
Zaklada sie, ze do ogrzewania pomieszczen CENTRUM, za wyjatkiem pom ieszczen
inwentarskich dla bydla i koni, beda wykorzystane odnawialne zródla energii, jak pompy ciepla
wykorzystujace cieplo zakumulowane w gruncie pod placami i terenami zielonymi oraz pod
posadzka niektórych pomieszczen inwentarskich, kolektory sloneczne wykorzystujace
promieniowanie sloneczne do ogrzewania CWU oraz rekuperatory do odzysku ciepla z
powietrza wywiewanego do ogrzewania powietrza nawiewanego.
Ze wzgledu na specyfike obiektu nalezy podkreslic znaczenie wlasciwego rozwiazania
systemu wentylacji mechanicznej, w szczególnosci rozmieszczenia czerpni powietrza
nawiewanego w strefach wolnych od bioaerosoli emitowanych z pomieszczen inwentarskich i
niektórych laboratoriów.
Odchowy zwierzece - stale i plynne – beda wykorzystane do nawozenia gruntów ornych,
pastwisk i uzytków zielonych AR w Krakowie.
6. Program uzytkowy
CENTRUM sklada sie z:
- dwukondygnacyjnej czesci centralnej oznaczonej litera „A”, przeznaczonej do prowadzenia
zajec dydaktycznych w amfiteatralnej sali wykladowej dla 120 osób oraz 2 sal
cwiczeniowych/seminaryjnych, z których jedna sala jest dla 22 osób , a druga dla 36 osób , holu,
wezla sanitarnego, korytarza do manezu wewnetrznego z obszerna powierzchnia komunikacyjna
i wydzielona strefa przeznaczona na urzadzenia ruchome takie, jak p oskromy, kojce itp . Do
czesci centralnej przynaleza ponadto znajdujace sie w budynkach parterowych nastepujace
wazniejsze pomieszczenia: szatnia i poczekalnia, barek z zapleczem i tarasem zewnetrznym,
szatnie z wezlami sanitarno-higienicznymi dla praktykantów oraz 1 sala dydaktyczna dla 36
6
osób wyposazona w nowoczesne urzadzenia audio-wizualne. Wydzielona czescia CENTRUM
jest blok zabiegowo-operacyjny skladajacy sie z: sali zabiegowej wraz z zapleczem, wezlem
sanitarno-higienicznym i szatnia dla personelu oraz sali operacyjno-dysekcyjnej wraz z wezlem
sanitarno-higienicznym i szatnia dla personelu oraz poczekali dla zwierzat, wspólnej dla obu ww
sal.
- 5-ciu parterowych budynków przylegajacych do 5 boków czesci centralnej. Budynki
oznaczone symbolami liter owymi „B”; „C”; „D”; „E” oraz „F” przeznaczone sa do celów
dydaktyczno-badawczo-inwentarskich.
Katy pomiedzy czescia centralna a budynkami „C”, „D” i „E” sa zabudowane i zadaszone.
Pawilony maja dachy dwuspadowe symetryczne.
7. Wskazniki techniczno -uzytkowe
1. Powierzchnia zabudowana:
-
projektowane budynki
3 450,0 m 2
2. Powierzchnie uzytkowe:
-
budynek „A”
1 620,3 m 2
-
budynek „B”
394,8 m 2
-
budynek „C”
409,5 m 2
-
budynek „D”
372,7 m 2
-
budynek „E”
331,2 m 2
-
budynek „F”
422,6 m 2
-
ogólem
3. Kubatura budynku:
3 551,1 m2
18 876 m3
8. Zestawienie pomieszczen i wazniejsze wymagania
Zestawienie uzytkowników poszczególnych pomieszczen obiektu, ich przeznaczenie
i powierzchnie uzytkowe oraz niektóre wymagania budowl ane i instalacyjne zestawiono w
ponizej zamieszczonych tabelach:
7
BUDYNEK „A”
CZESC DYDAKTYCZNA
Lp.
1
1.
2
A1
3
Manez wewnetrzny z
komunikacja
4
154,5
2.
A2
17,1
4.
A4
Pow. pomocnicza
manezu (poskromy,
kojce itp.)
WC meskie
Wymagania
1-posadzka,
2 – sciany
5
1-beton,
2-gres, wygrodzenia i
bramki z rur stal. ocynk
j.w.
35,3
1-gres, 2-gres
5.
6.
A5
A6
22,1
7,9
j.w.
j.w.
7.
A7
A7.1
A7.2
A7.3
A8
A8.1
A8.2
WC damskie
WC dla
niepelosprawnych
Hol z recepcja
Poczekalnia holu
Szatnia
Wiatrolap
Recepcja
Zaplecze sluzbowe
Pomieszczenie na
srodki czystosci
Pomieszczenia
techniczne
155,0
46,5
36,4
10,3
7,3
7,2
4,3
j.w.
j.w.
j.w.
1-gres, 2-szklo, aluminium
1-gres, 2-gres
j.w.
j.w.
45,4
j.w.
8.
Ozn.
9.
A9
10.
A10
A10.1
A10.2
11.
12.
13.
14.
A11
A12
A12.1
A12.2
A12.3
A12.4
A12.5
A13
A14
15.
A15
A.15.1
A.15.2
A.15.3
A.15.4
16.
A16
Przeznaczenie
Sala wykladowa (120
osób)
Pomieszczenia techn.
sali wykladowej
Pomieszczenie audiovideo
Sala baru
Bar
Przygotow. posilków
Korytarz
Szatnia
WC
Zmywalnia
Korytarz
Sala wykladowa
(36 osób)
Sala zabiegowa
Pom. pomocn.
Wezel sanit-hig.
Poczekalnia
Szatnia personelu z
korytarzem
Sala operacyjnodysekcyjna.
A.16.1 Wezel sanit-hig
Pow.
(m2)
Instalacje
6
woda, sila, went. mech.,
j.w.
ciepla woda, went. mech., ogrzew.
podlogowe
j.w.
j.w.
went. mech. ogrzew. podlogowe
j.w.
j.w.
kurtyna powietrzna
ciepla woda, went. mech.
6,0
woda, sila, rozdzielnia elektr., centrala
telekomunikacyjna, centrala went. i
klimatyzacyjna, ogrzew. c.o.
1-wykladzina, gres, 2- tynk Went. mech., izol.akust. scian i sufitu
ogrzew. scienne
1-gres, 2- tynk
woda
5,8
1-gres, 2- tynk
69,9
26,9
14,3
9,8
3,7
1,7
2,3
17,7
90,3
1-gres, 2-gres
j.w.
j.w.
j.w.
j.w.
j.w.
j.w.
j.w.
1-gres, 2-suchy tynk
49,0
1-posadzka bezspoinowa,
polimer, 2-okladzina
bezspoinowa, blacha
nierdz.
1-polimer, 2 –gres
1-gres, 2 –gres
1-gres, 2 –gres
1-gres, 2 –gres
129,0
9,9
10,4
19,8
13,0
37,0
10,6
1-posadzka bezspoinowa,
polimer, 2-okladzina
bezspoinowa, blacha
nierdz.
went. mech.. ogrzew. podlogowe
ciepla woda, went. mech. ogrzew.podl
j.w., sila lub gaz
ciepla woda, went. mech. ogrzew.podl
j.w.
woda, went. mech., naswietla dach.,
ogrzew. podlogowe
ciepla i zimna woda, went. mech.,
ogrzew. podlogowe, kamera TV
ciepla i zimna woda, went. mech.,
ogrzew. podlogowe
ciepla i zimna woda, went. mech.,
ogrzew. podlogowe
ciepla-zimna woda, went. mech.,
ogrzew. podlogowe, kamera TV
8
17.
18.
19.
20.
A.16.2 Szatnia personelu
A.16.3 Zaplecze sali
operacyjnej.
A17 Szatnia damska z
sanitariatami dla
praktykantów
A18 Szatnia meska z
sanitariatami dla
praktykantów
A19 Pom na srodki
czystosci
A20 Antresola frontowa
10,4
19,1
33,2
1-gres, 2 –gres
1-gres, 2 –gres
1-gres, 2 –gres
1-gres, 2-gres
ciepla i zimna woda, went. mech.,
ogrzew. podlogowe
j.w.
went. mech. ogrzew. podl., ciepla
woda,
33,9
j.w.
j.w.
3,6
j.w.
97,5
1-gres, 2-gres
went. mech. ogrzew.
podlogowe,balustrada ze stali nierdz.i
szkla bezpiecznego
balustrada ze stali nierdzewnej, szklo
bezpieczne
kurtyna powietrzna
woda, went. mech., naswietla dach.,
ogrzew. podlogowe
21.
A21
Schody wewn.
26,2
1-gres, 2-gres
22.
23.
A22
A23
Hall
Sala seminaryjna
40,2
57,1
1-gres, 2-gres
1-gres, 2-suchy tynk
24.
A24
8,4
1-gres, 2- tynk
25.
A25
76,5
j.w.
26.
A26
Pomieszczenie
pomocnicze
Sala cwiczen
(22 osoby)
WC meski
15,9
1-gres, 2-gres
27.
A27
WC damski
14,4
j.w.
woda, went. mech., naswietla dach,
ogrzew.podlogowe
ciepla woda, went. mech., ogrzew.
podlogowe
j.w
29,0
1-gres antyposlizgowy
Balustrada ze stali nierdzewnej
78,5
j.w.
RAZEM
28.
29.
A7.4
Taras wejsciowy ze
schodami i pochylnia
A11.1 Taras zewnetrzny
RAZEM
1512,8
107,5
9
BUDYNEK „B”
KATEDRA ZYWIENIA ZWIERZAT
Lp.
Ozn.
Przeznaczenie
Pow.
(m2)
1
1.
2
B1
3
Kolekcja owiec I
4
88,3
Wymagania
1-posadzka,
2 – sciany
5
1-beton polimer., 2-gres
Instalacje
2.
B2
58,2
1-beton polimer. 2-gres
3.
B3
Laboratorium
strawnosciowe
Magazyn pasz
17,3
1-gres, 2-zmywalne
4.
B4
Kolekcja ras kur
46,4
1-beton polimer., 2-gres
5.
6.
B5
B6
14,1
37,9
1-gres, 2-gres
j.w.
7.
B7
Dyzurka
Laboratorium dla
drobiu
Laboratorium
47,2
j.w.
8.
B8
15,6
j.w.
9.
B9
Pomieszcz.
zabiegowe i dysekcji
Laboratorium
20,0
j.w.
10.
B10
10,2
j.w.
11.
12.
B11
B12
Magazyn próbek pasz
i materialu biolog.
Komunikacja
Szatnia
ciepla woda, sila, went. mech.,
ogrzew. podl.
went. mech.
24,0
11,2
j.w.
j.w.
went. mech., ogrzew. podl
13.
B13
Wezel higienicznosanitarny
RAZEM
4,4
j.w.
6
woda, went. Wywiewna mech., ,
nawiew grawitacyjny, kanalizacja
gnojowa,
j.w.
Sila, went.wywiewna mech., nawiew
grawit.
woda, went. mech., kanalizacja
gnojowa
Went. mech.,ogrzew. podlogowa
ciepla woda, sila, went. mech., c.o.
ciepla woda, sila, went. mech.,
ogrzew. podl.
j.w., kanalizacja gnojowa
ciepla woda, went. mech., ogrzew.
podl.
394,8
10
BUDYNEK „C”
KATEDRA HODOWLI BYDLA
Lp.
Ozn.
Przeznaczenie
Pow.
(m2)
1
1.
2
C1
3
Stól paszowy
4
54,5
2.
C2
71,7
3.
C3
4.
5.
6.
C4
C5
C6
7.
C7
Korytarz gnojowokarmowy
Kolekcja bydla na
glebokiej sciólce
Kojec zabiegowy
Korytarz
Stanowiska wiazane
do prezentacji doju
Boksy legowiskowe
róznych typów
RAZEM
177,6
9,0
71,3
6,7
18,7
Wymagania
1-posadzka,
2 – sciany
5
1-gres+beton, 2 – beton,
kurtyna z tworzywa sztuce.
1-beton, wygrodzenia z
rur stal. ocynk.
1- beton, wygrodzenia z
rur stal. ocynk.
1-beton, 2-drewn-metal
1- beton, 2-tynk,
j.w.
j.w.
Instalacje
6
kalenicowy swietlik wentylacyjny
j.w., woda, kanalizacja gnojowa
j.w., woda, kanalizacja gnojowa
j.w., woda, kanalizacja gnojowa
j.w.
j.w.
j.w.
409,5
BUDYNEK „D”
KATEDRA HODOWLI TRZODY CHLEWNEJ
Lp.
Ozn.
1
1.
2
D1
2.
D2
3.
4.
5.
6.
D3
D4
D5
D6
Przeznaczenie
3
Ekspozycja urzadzen
i wyposazenia
technologicznego
chlewni
Kolekcja loch ras
polskich
Kojce porodowe
Magazyn pasz
Laboratorium
Korytarz
RAZEM
Pow.
(m2)
4
149,9
Wymagania
1-posadzka,
2 – sciany
5
1-beton polimer. 2-gres
wygrodzenia z rur
Instalacje
6
woda, went. wywiew.mech. dachowa,
nawiew grawitacyjny, kanalizacja
gnojowa
75,2
1-beton polimer., 2-gres
j.w.
86,2
18,5
27,5
15,4
372,7
j.w.
1-gres, 2-gres
1-gres, 2-gres
1-gres, 2-tynk,
j.w.
went. mech.
woda, sila, ogrzew. podl., went. mech.
went. mech.,
11
BUDYNEK „E”
KATEDRA ROZRODU ZWIERZAT
Lp.
Ozn.
Przeznaczenie
Pow.
(m2)
Wymagania
1-posadzka,
2 – sciany
5
1-beton polimer. 2-tynk,
boksy drewn-metal.
Instalacje
1
1.
2
E1
3
Boksy dla ogierów
4
34,6
2.
E2
100,8
j.w
3.
E3
130,2
j.w
j.w.
4.
E4
Boksy dla klaczy
konika polskiego
Manez do pobierania
nasienia i
komunikacja
Laboratorium
6
woda, kanalizacja gnojowa, swietlik
kalenicowy wentylacyjny, nawiew
grawitacyjny
j.w.
20,6
1-gres, 2-gres
5.
E5
Laboratorium
33,7
j.w.
6.
E6
Wezel sanitarnohigieniczny
11,3
j.w.
ciepla woda, went. mech., ogrzew.
podl.
ciepla woda, went. mech., ogrzew.
podl.
ciepla woda, went. mech., ogrzew.
podl.
RAZEM
331,2
Wybieg
Wybieg
Wybieg
RAZEM
495,0
158,0
224,0
877,0
7.
8.
9.
E7
E8
E9
Piasek
j.w.
j.w
poidlo
12
BUDYNEK „F”
KATEDRA GENETYKI I DOSKONALENIA ZWIERZAT
KATEDRA FIZJOLOGII ZWIERZAT
KATEDRA HODOWLI DROB IU, ZWIERZAT FUTERKOWYCH I
ZOOHIGIENY
Lp.
Ozn.
Przeznaczenie
Pow.
(m2)
4
18,6
1
1.
2
F1
3
Hol i korytarz
2.
F2
WC
2,0
3.
F3
Laboratorium
16,2
4.
5.
6.
F4
F5
F6
Laboratorium
Kolekcja ras kur
Laboratorium
19,1
58,2
20,6
7.
F7
Szatnia
5,1
8.
F8
Laboratorium
17,2
9.
F9
Kolekcja ras
królików
180,1
10.
11.
12.
F10
F11
F12
Kolekcja ras drobiu
Magazyn pasz
Laboratorium
65,5
8,0
12,0
RAZEM
422,6
Wymagania
Instalacje
1-posadzka, 2– sciany
5
6
1-gres,2-tynk
Went. mech., ogrzew.
podl.
1-gres, 2-gres
ciepla woda, went.
mech., ogrzew. podl.
j.w.
ciepla woda, sila, went.
mech., ogrzew. podl.
j.w
j.w.
1-beton polimer. 2-gres woda, went. mech.,
1-gres, 2-gres
ciepla woda, sila, went.
mech., ogrzew. podl.
j.w.
ogrzew.podl., went.
mech.
j.w.
ciepla woda, sila, went.
mech., ogrzew. podl.
1-beton polimer.,
woda, went. wywiewna
2-gres
mech., nawiew
grawitacyjny, swietlik
kalenicowy
j.w.
j.w.
1-gres, 2-gres
went. mech.
j.w.
ciepla woda, sila, went.
mech., ogrzew. podl.
13
9. Materialy i konstrukcje
Konstrukcja budynku „A”.
Fundamenty, sciany, slupy i podciagi zelbetowe , monolityczne.
W czesci frontowej zachodniej sciana oslonowa o konstrukcji aluminiowej z podwójnym
oszkleniem ze szklem refleksyjnym. Fragmenty scian zewnetrznych powyzej polaci dachowych
budynków parterowych – ocieplone do U = 0,25 W/(m 2K).
Stropy zelbetowe, monolityczne. Sufity podwieszone. Schody zelbetowe z barierami ze stali
kwasoodpornej.
Dach o konstrukcji mieszanej zelbetowo-stalowej, alt. z drewna klejonego, pokryty blacha
laczona na rabki na deskowaniu azurowym. W dachu kopuly naswietli tubusowych oraz
wyrzutnie wentylacji mechanicznej. Odprowadzenie wód opadowych z polaci dachu rynnami i
rurami spustowymi PCW na teren.
Nad wejsciem glównym dach jednospadowy pokryty blacha, alt. poliweglanem, nad
wejsciami do budynków „B” i „F” od frontu daszki pólokragle pokryte poliweglanem .
Ogrodzenie i bramki manezu wewnetrznego z rur stalowych ocynkowanych.
Konstrukcja budynków „B”, „C”, „D”, „E” i „F”.
Fundamenty zelbetowe. Konstrukcja jednoprzeslowe ramy stalowe, alternatywnie z drewna
klejonego o rozpietosci 15,0 m w rozstawie osiowej 6,0 m i 3,0 m .
Dach dwuspadowy o pochyleniu polaci dachowej 20 o. Pokrycie blacha trapezowa na
platwiach stalowych.
Sciany zewnetrzne budynków „B” i „F” o U=0,25, we fragmentach przylegajacych do
budynku „A” ze scianami frontowymi przeszklonymi na 2/3 wysokosci i dlugosci 6,0 m –
podwójne oszklenie, szklem refleksyjnym .
W podluznych scianach budynku „C”, na odcinku obszaru legowiskowego czesci
inwentarskiej, kurtyny systemowe o wysokosci 1,5 m, dach nieocieplany ze swietlikiem
wentylacyjnym w kalenicy. Nad pozostalymi pomieszczeniami sufit podwieszony z
powierzchnia zmywalna (np. z plyt poliuretanowych zmywalnych) ocieplony o U = 0,15
W/(m 2K). W budynkach „A”, „B”, „C”, „D” i „F” o kna z PCW z podwójnym oszkleniem o
wspólczynniku U =1,1 W/(m 2K), natomiast w stajni budynku „E” oszklenie z poliweglanu
komorowego. Okna w pomieszczeniach laboratoryjnych, dydaktycznych, pomocniczych i
14
korytarzach rozwierano- uchylane, natomiast z pomieszczeniach inwentarskich uchylane na osi
dolnej.
Stropodachy pomieszczen ogrzewanych o U=0,15 W/(m 2K). Stropodachy pomieszczen
inwentarskich U=0,25 W/(m 2K).
Drzwi zewnetrzne ocieplone o wspólczynniku U= 1,0 W/(m 2K). Pomiedzy pomies zczeniami
inwentarskimi a pozostalymi drzwi wewnetrzne z PCV. Drzwi z manezu wewnetrznego do
budynku „D” (chlewni) 2 -skrzydlowe, gazoszczelne.
W kalenicy budynków „C” i „E” i „F” systemowe kalenicowe swietliki wentylacyjne.
W budynku „D” swietlik kalenicowy. W polaciach dachowych wyloty wentylacji
wywiewnej i kopuly naswietli tubusowych. Odprowadzenie wód opadowych z polaci
dachowych rynnami i rurami spustowymi z PCW na teren.
Budynki „B”, „C”, „D”, „E” i „F” zdylatowane od czesci „A” .
10. Uklad funkcjona lny i uzytkowy
Czesc centralna „A”. Glówne wejscie od strony zachodniej. Z wiatrolapu wchodzi sie do
holu glównego, do którego przylega szatnia z poczekalnia (budynek „F”), barek z zapleczem
(budynek „B”), blok sanitariatów i recepcja. Z holu wejscie (do lne) do sali amfiteatralnej na 120
osób oraz do manezu wewnetrznego, z którego wchodzi sie do 1 sali dydaktycznej (budynek
„C”), szatni dla praktykantów z wezlami sanitarno-higienicznymi (budynek „E”), pomieszczen
inwentarskich w czesciach „C”, „D” i „E” oraz bloku operacyjno-zabiegowego (budynki „D” i
„E”). Przy manezu wydzielona powierzchnia na urzadzenia (poskromy, kojce itp.).
Na antresole czesci centralnej prowadza d wie klatki schodowe, na której znajduje sie górne
wyjscie z sali amfiteatralnej oraz do 2 sal dydaktycznych na 22 i 36 osób oraz wezla sanitarnego
Pod czescia sali amfiteatralnej znajduj e sie zaplecze recepcji oraz pomieszczenia techniczne
dostepne z holu glównego.
Budynek „B”. Wejscie od strony poludniowo -zachodniej do barku oraz laboratoriów KZZ.
Wzdluz frontowej sciany podluznej rozmieszczono pomieszczenia laboratoryjne, korytarz oraz
dyzurke i wezel sanitarny. Do poszczególnych pomieszczen inwentarskich wejscia od strony
pólnocno-wschodniej drzwiami dwuskrzydlowymi, ocieplonymi. W pomies zczeniach
inwentarskich wewnetrzny transport i rozdzial pasz oraz usuwanie odchodów recznie, za
pomoca wózka. Wywóz odchodów na plyte obornikowa.
15
Budynek „C”. Wjazd na nie przejazdowy korytarz paszowy, biegnacy wzdluz sciany
wschodniej przez wrota przesuwne w scianie szczytowej. Korytarz paszowy od strony czesci
centralnej zamkniety drzwiami dwuskrzydlowymi gazoszczelnymi. Wejscie od strony manezu
wewnetrznego zamkniete drzwiami dwuskrzydlowymi. Wjazd na obszar legowiskowy, obnizony
o ok. 1,4 m w stosunku do poziomu korytarza paszowego, od strony pólnocnej przez wrota
przesuwne z podjazdem i rampa przy scianie szczytowej. Od strony pasma paszowego przegroda
paszowa typu rurowego ze stali ocynkowanej, a od strony niecki legowiskowej i wzdluz
schodów do niecki ogrodzenie z rur stalowych ocynkowanych, z dwuskrzydlowa bramka od
strony manezu wewnetrznego. Dwa stanowiska wiazane do prezentacji doju recznego i
mechanicznego z wygrodzeniami z rur stalowych, ocynkowanych.
W niecce legowiskowej krowy utrzymywane sa wraz z cieletami w systemie
wolnostanowiskowym na glebokiej sciólce. Pasmo przy stole paszowym z poidlami
podgrzewanymi, dostepne schodami. Powierzchnia schodów ryflowana romboidalnie, a pasma
przy stole paszowym ryflowane podluznie rowkami 10 -12 x 10-12 mm co 100 -120 mm. Czesc
stolu paszowego przystosowana do karmienia cielat kiszonkami i zielonkami . Powierzchnia na
która wyklada sie kiszonki i zielonki wylozona na szerokosci 80 cm gresem na kleju i z fuga
kwasoodporna i mrozoodporna. Dla cielat poidla podgrzewane i stacja dokarmiania paszami
tresciwymi przy scianie szczytowej dostepne przez pochylnie odgrodzone w taki sposób, aby
uniemozliwic dostep krów do tego obszaru. Wewnetrzny transport i rozdzial pasz czesciowo
reczny z mozliwoscia transportu zewnetrznego ciagnikiem wyposazonym w uchwyt do kiszonki
w folii z mozliwoscia przeladowania na platforme wózka o napedzie elektrycznym . Zewnetrzny
transport sciólki (slomy) na niecke za pomoca ciagnika z chwytakiem bali, natomiast rozwijanie
bali i rozkladan ie sciólki recznie. Usuwanie odchodów stalych z pasma paszowego oraz ze
stanowisk wiazanych recznie na niecke legowiskowa Odprowadzenie odchodów plynnych z ww
obszaru kanalizacja zamknieta do szczelnych zbiorników. Usuwanie obornika z obszaru
legowiskowego mechaniczny 2-krotnie w ciagu roku, bezposrednio na grunty rolne.
Budynek „D”. Uklad kojców dla swin w pomieszcze niach inwentarskich poprzeczny w
stosunku do osi podluznej budynku. W czesci szczytowej pomieszczenie do prezentacji
wyposazenia technologicznego chowu swin. Sektor loch wysokoprosnych i sektor porodowy z
kojcami z przysciennymi korytarzami gnojowymi ustawionymi wzdluz srodkowego korytarza
paszowego, oddzielony od sektora loch i knurów rozsuwana scianka segmentowa.
Usuwanie odchodów stalych codziennie recznie z wywozem za pomoca wózka
16
obornikowego. Odprowadzenie odchodów plynnych i wody gnojowej kanalizacja zamknieta do
zbiorników. Scielenie recznie.
Sektor loch, z 2 kojcami dla knurów, z utrzymaniem na sciólce slomiastej . Polaczenie
poszczególnych sektorów przysciennym traktem, biegnacym wzdluz sciany pólnocnej.
Budynek „E”. Uklad funkcjonalny podluzny. Od strony poludniowo -zachodniej 2 boksy dla
ogierów z wyjsciami na wybieg, manez wewnetrzny z phantomem do pobierania nasienia, 2
pomieszczen ia laboratoryjne i wezel sanitarno-higieniczny dla personelu. Po przeciwnej stronie
budynku 8 boksów dla klaczy z wyjsciem na korytarz uniwersalny (paszowo-gnojowoprzepedowy), który biegnie srodkiem budynku z wyjsciem na zewnatrz (wybiegi dla klaczy)
oraz na manez wewnetrzny. Korytarz zamykany 3 drzwiami dwuskrzydlowymi, z których
srodkowe sa gazoszczelne. Do czesci centralnej przylegaja szatnie z wezlami sanitarnohigienicznymi dla praktykantów oraz czesc bloku operacyjno-zabiegowego oddzielone od siebie
ww centralnym korytarzem.
Boksy dla koników o konstrukcji ze stali ocynkowanej - góra azurowe, dolem z
wypelnieniem drewnem. Wyposazeniem kazdego boksu jest poidlo, korytko na pasze tresciwa
oraz 2-stronny zasobnik na siano. Boksy zascielane sloma. Usuwanie obornika reczne z
mozliwoscia uzycia wózka obornikowego. Odprowadzenie gnojówki i wód gnojowych
kanalizacja zamknieta do zbiornika.
Budynek „F”. Dla Katedr GiMDZ i FZ wejscie do budynku od strony zachodniej, a dla
KHDZFiZ w scianie szczytowej od strony poludniowej. Wzdluz wschodniej sciany zewnetrzn ej,
hale dla zwierzat futerkowych (króliki), utrzymywanych klatkach systemowych, w czesci
srodkowej pomieszczenie inwentarskie KFZ z drobiem utrzymywanym w klatkach
systemowych. W szczytowej czesci budynku hala z kolekcja drobiu utrzymywanego w klatkach
systemowych.
Wzdluz czesci zewnetrznej sciany zachodniej znajduje sie wspólny korytarz i sanitariat
dla personelu oraz pomieszczenia laboratoryjne i pomocnicze.
Ze wszystkich pomieszczen inwentarskich w scianie wschodniej drzwi zewnetrzne do
wywozu odchodów stalych na plyte obornikowa. Odprowadzenie odchodó w plynnych i wód
gnojowych do zbiorników.
17
Obiekty towarzyszace :

Wiata na slome i siano oraz ciagnik o konstrukcji stalowej , alt. z drewna klejonego z dachem
dwuspadowym.

2 budki dla cielat wraz z wybiegiem

Silos wiezowy przy scianie szczytowej budynku „E”

Plyta obornikowa z 3 sciankami bocznymi o wysokosci 1,5 m i placem zaladunkowym oraz
z odprowadzeniem odcieków i wód gnojowych do szczelnego zbiornika znajdujacego sie
pod plyta gnojowni. Lokalizacja od strony pólnocno-wschodniej po wewnetrznej stronie
drogi okólnej.

Podziemne zbiorniki na gnojówke zlokalizowane od strony pólnocnej pomiedzy budynkami
„B” i „C” oraz pomiedzy „C” i „D” i od strony polu dniowo-wschodniej pomiedzy
budynkami „E” i „F”.

Podziemny zbiornik lub zbiorniki na scieki komunalne usytuowane po wewnetrznej stronie
drogi okólnej, od strony poludniowej..

Sadzawka z mostkiem, w miejscu istniejacego zbiornika p.poz arowego.

Parking dla personelu od strony poludniowo-zachodniej, zamykany rampa.

Parking ogólnodostepny od strony poludniowej .

Przy szczytach budynków „B”, „C”, „D”, „E” i „F” oraz p rzed wiata, plyta obornikowa,
zbiornikiem na scieki komunalne - place manewrowe laczace sie z projektowana okólna
droga gospodarcza i p.pozarowa.

Sciezki technologiczne z nawierzchnia z kostki brukowej przy scianie wschodniej budynku
„B”, przy scianie poludniowej budynku „D”, przy scianie wschodniej budynku „F” oraz
pomiedzy budynkami „D” i „E” droga dojazdowa do poczekalni bloku operacyjnozabiegowego.

Padoki dla koni, indywidualne dla ogierów i grupowy dla klaczy, z nawierzchnia
piaszczysta, na podlozu zwirowym, zdrenowanym , z ogrodzeniami i bramkami , z
zaprojektowana wysoka zielenia ochronna. Padok dla klaczy z poidlem.

Czerpnia powietrza do centrali wentylacyjnej.

Podziemna instalacja do pozyskiwania ciepla z gruntu dla pomp ciepla ogrzewajacych obiekt

Bateria kolektorów slonecznych wraz ze podziemnym zbiornikiem CWU .
18
