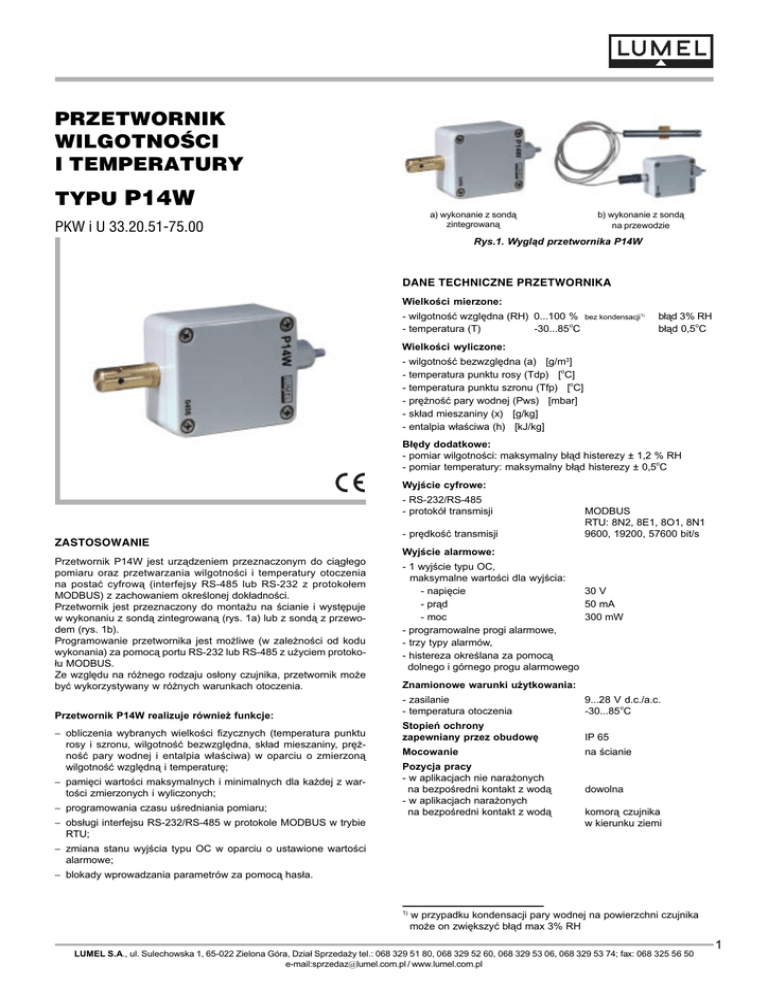

przetwornik wilgotności i temperatury typu p14w

PRZETWORNIK
WILGOTNOŒCI
I TEMPERATURY
TYPU P14W
a) wykonanie z sond¹
zintegrowan¹
PKW i U 33.20.51-75.00
b) wykonanie z sond¹
na przewodzie
Rys.1. Wygl¹d przetwornika P14W
DANE TECHNICZNE PRZETWORNIKA
Wielkoœci mierzone:
- wilgotnoœæ wzglêdna (RH) 0...100 %
o
- temperatura (T)
-30...85 C
bez kondensacji1)
b³¹d 3% RH
o
b³¹d 0,5 C
Wielkoœci wyliczone:
- wilgotnoœæ bezwzglêdna (a) [g/m3]
o
- temperatura punktu rosy (Tdp) [ C]
- temperatura punktu szronu (Tfp) [oC]
- prê¿noœæ pary wodnej (Pws) [mbar]
- sk³ad mieszaniny (x) [g/kg]
- entalpia w³aœciwa (h) [kJ/kg]
B³êdy dodatkowe:
- pomiar wilgotnoœci: maksymalny b³¹d histerezy ± 1,2 % RH
- pomiar temperatury: maksymalny b³¹d histerezy ± 0,5oC
Wyjœcie cyfrowe:
- RS-232/RS-485
- protokó³ transmisji
ZASTOSOWANIE
Przetwornik P14W jest urz¹dzeniem przeznaczonym do ci¹g³ego
pomiaru oraz przetwarzania wilgotnoœci i temperatury otoczenia
na postaæ cyfrow¹ (interfejsy RS-485 lub RS-232 z protoko³em
MODBUS) z zachowaniem okreœlonej dok³adnoœci.
Przetwornik jest przeznaczony do monta¿u na œcianie i wystêpuje
w wykonaniu z sond¹ zintegrowan¹ (rys. 1a) lub z sond¹ z przewodem (rys. 1b).
Programowanie przetwornika jest mo¿liwe (w zale¿noœci od kodu
wykonania) za pomoc¹ portu RS-232 lub RS-485 z u¿yciem protoko³u MODBUS.
Ze wzglêdu na ró¿nego rodzaju os³ony czujnika, przetwornik mo¿e
byæ wykorzystywany w ró¿nych warunkach otoczenia.
Przetwornik P14W realizuje równie¿ funkcje:
- obliczenia wybranych wielkoœci fizycznych (temperatura punktu
rosy i szronu, wilgotnoœæ bezwzglêdna, sk³ad mieszaniny, prê¿noœæ pary wodnej i entalpia w³aœciwa) w oparciu o zmierzon¹
wilgotnoœæ wzglêdn¹ i temperaturê;
- pamiêci wartoœci maksymalnych i minimalnych dla ka¿dej z wartoœci zmierzonych i wyliczonych;
- programowania czasu uœredniania pomiaru;
- obs³ugi interfejsu RS-232/RS-485 w protokole MODBUS w trybie
RTU;
- prêdkoœæ transmisji
MODBUS
RTU: 8N2, 8E1, 8O1, 8N1
9600, 19200, 57600 bit/s
Wyjœcie alarmowe:
- 1 wyjœcie typu OC,
maksymalne wartoœci dla wyjœcia:
- napiêcie
30 V
- pr¹d
50 mA
- moc
300 mW
- programowalne progi alarmowe,
- trzy typy alarmów,
- histereza okreœlana za pomoc¹
dolnego i górnego progu alarmowego
Znamionowe warunki u¿ytkowania:
- zasilanie
- temperatura otoczenia
9...28 V d.c./a.c.
o
-30...85 C
Stopieñ ochrony
zapewniany przez obudowê
IP 65
Mocowanie
na œcianie
Pozycja pracy
- w aplikacjach nie nara¿onych
na bezpoœredni kontakt z wod¹
- w aplikacjach nara¿onych
na bezpoœredni kontakt z wod¹
dowolna
komor¹ czujnika
w kierunku ziemi
- zmiana stanu wyjœcia typu OC w oparciu o ustawione wartoœci
alarmowe;
- blokady wprowadzania parametrów za pomoc¹ has³a.
1)
w przypadku kondensacji pary wodnej na powierzchni czujnika
mo¿e on zwiêkszyæ b³¹d max 3% RH
LUMEL S.A., ul. Sulechowska 1, 65-022 Zielona Góra, Dzia³ Sprzeda¿y tel.: 068 329 51 80, 068 329 52 60, 068 329 53 06, 068 329 53 74; fax: 068 325 56 50
e-mail:[email protected] / www.lumel.com.pl
1
KompatybilnoϾ elektromagnetyczna:
- odpornoœæ na zak³ócenia
elekromagnetyczne
- emisja zak³óceñ
elektromagnetycznych wg
Wymagania bezpieczeñstwa
wg PN-EN 61000-6-2
PN-EN 61000-6-4
wg PN-EN 61010-1
WYMIARY ZEWNÊTRZNE I SPOSÓB MOCOWANIA
Przetwornik P14W mo¿na zamocowaæ na œcianie za pomoc¹ po³¹czenia œrubowego lub klejowego bez utraty klasy szczelnoœci IP65.
Obudowa przetwornika jest wykonana z samo gasn¹cego tworzywa
sztucznego. Wymiary obudowy 64 x 58 x 35 mm. Przetwornik ma
z³¹cza œrubowe umieszczone wewn¹trz przetwornika, które umo¿liwiaj¹ przy³¹czenie przewodów zewnêtrznych o przekroju do 1 mm2.
Pozycja pracy przetwornika jest dowolna w aplikacjach nie nara¿onych na kontakt z wod¹. W przeciwnym przypadku przetwornik montowaæ komor¹ czujnika w kierunku ziemi.
Rys.4. Sposób pod³¹czenia interfejsu RS-232.
KOD WYKONAÑ
Kod wykonañ przetwornika wilgotnoœci P14W
Przetwornik do pomiaru wilgotnoœci P14W -
Rys.2. Rysunek gabarytowy i sposób mocowania przetwornika.
SCHEMATY PO£¥CZEÑ ZEWNÊTRZNYCH
Przetwornik P14W ma 6 zacisków pod³¹czeniowych, do których jest
dostêp po zdjêciu pokrywy obudowy przetwornika.
Zwora JP1(w pozycji 1-2) s³u¿y do terminowania linii interfejsu rezystorem 120 W. Terminowanie linii stosowaæ wy³¹cznie w urz¹dzeniach na obu krañcach linii RS-485.
Do po³¹czenia linii interfejsu nale¿y zastosowaæ skrêtkê.
W przypadku pracy przetwornika w otoczeniu du¿ych zak³óceñ nale¿y zastosowaæ przewody ekranowane. Ekran nale¿y pod³¹czyæ do
najbli¿szego punktu PE od strony zasilacza. Do z³¹cza LS2 s¹ pod³¹czone czujniki przetwornika.
Tablica 1
X
X
X
X
X
Rodzaj sondy pomiarowej
zintegrowana ............................................................. 0
z przewodem 5 m, do monta¿u
na œcianie lub konstrukcji .......................................... 1
z przewodem 5 m, do monta¿u
w tunelach pomiarowych .......................................... 2
na zamówienie* ......................................................... X
Wyjœcie cyfrowe
RS-485 ............................................................................. 0
RS-232 ............................................................................. 1
Zsilanie
9...28 V d.c./a.c ....................................................................... 2
Os³ona czujnika (patrz tablica 2)
Os³ona bez filtra ............................................................................. 0
Filtr membranowy ........................................................................... 1
Filtr ze spiekanego br¹zu ............................................................... 2
Filtr ze stali nierdzewnej ................................................................. 3
Filtr teflonowy ................................................................................. 4
Filtr z siatk¹ metalow¹ .................................................................... 5
na zamówienie* .............................................................................. X
Próby odbiorcze
bez dodatkowych wymagañ .................................................................. 0
z atestami Kontroli Jakoœci .................................................................... 1
wg uzgodnieñ z odbiorc¹* ..................................................................... X
* po uzgodnieniu z producentem
PRZYK£AD ZAMÓWIENIA
kod P14W - 0.1.2.0.0 - oznacza wykonanie przetwornika ze zintegrowan¹ sond¹ pomiarow¹ oraz z interfejsem RS-232, zasilanie
9...28 V d.c./a.c. os³ona czujnika bez filtra, bez dodatkowych wymagañ.
Rys.3. Sposób pod³¹czenia sygna³ów zewnêtrznych.
2
LUMEL S.A., ul. Sulechowska 1, 65-022 Zielona Góra, Dzia³ Sprzeda¿y tel.: 068 329 51 80, 068 329 52 60, 068 329 53 06, 068 329 53 74; fax: 068 325 56 50
e-mail:[email protected] / www.lumel.com.pl
PRZYK£ADOWE SPOSOBY POD£¥CZENIA PRZETWORNIKA P14W DO SIECI CYFROWYCH
PG-H2S
P14W
DN1
PG-CO
N12
RS-485
PD21
PD8
SM6
INTERNET
ETHERNET
PD6
RS-232
MODEM
radiomodem
RS-232
linia
telefoniczna
MODEM
radiomodem
LUMEL S.A., ul. Sulechowska 1, 65-022 Zielona Góra, Dzia³ Sprzeda¿y tel.: 068 329 51 80, 068 329 52 60, 068 329 53 06, 068 329 53 74; fax: 068 325 56 50
e-mail:[email protected] / www.lumel.com.pl
3
Os³ony czujnika
Kod os³ony
0
1
2
3
4
5
4
Rysunek
Tablica 2
Nazwa
Os³ona bez filtra
Filtr membranowy
Filtr ze spiekanego
br¹zu
Budowa
Os³ona bez efektu filtracji, tylko
Os³ona ze stali
ochrona mechaniczna
nierdzewnej z otworami
Szybki czas reakcji
t10/90: 5 s
Obudowa z PC,
membrana teflonowa
zalaminowana foli¹
Wielkoœæ porów 1 mm
Œredni efekt filtracji
Max temperatura: do 80oC
Czas reakcji t10/90: 15 s
Spiekany br¹z
Wielkoœæ porów 60 mm
Du¿a wytrzyma³oœæ
mechaniczna
Do wspó³pracy z wysokimi
zanieczyszczeniami
Stosowany przy ma³ej
wilgotnoœci powietrza
Czas reakcji t10/90: 10 s
Filtr ze stali
nierdzewnej
Spiekana stal nierdzewna
Wielkoœæ porów 60 mm
Filtr teflonowy
Spiekany teflon
Wielkoœæ porów 50 mm
Filtr z siatk¹
metalow¹
Cechy
Siatka ze stali nierdzewnej
Wielkoœæ porów 100 mm
Du¿a wytrzyma³oœæ
mechaniczna
Max temperatura: do 180oC
Stosowany przy ma³ej
wilgotnoœci powietrza
Czas reakcji t10/90: 30 s
Wysoka odpornoϾ chemiczna
Max temperatura: do 180oC
Czas reakcji t10/90: 14 s
Ma³a wytrzyma³oœæ
mechaniczna
Œrednia odpornoœæ
na zanieczyszczenia
Max temperatura: do 120oC
Stosowany przy wysokiej
wilgotnoœci powietrza
Czas reakcji t10/90: 7 s
Typowe zastosowanie
Os³ona mechaniczna.
Typowe aplikacje nie
nara¿one na zapylenia
i zanieczyszczenia.
Szybka odpowiedŸ
czujnika. Niska cena.
Automatyka budynku.
Do zastosowañ
w pomieszczeniach
o ma³ej iloœci
zanieczyszczeñ.
Rolnictwo.
Odporne na uszkodzenia
mechaniczne,
przy du¿ych
zanieczyszczeniach.
Proces suszenia,
przemys³ spo¿ywczy.
Odporny na uszkodzenia
mechaniczne, punktowe
nagrzewanie, przy du¿ych
zanieczyszczeniach.
Proces suszenia
w aplikacjach
chemicznych
Proces suszenia
z niebezpiecznym
nasyceniem zwi¹zków
chemicznych lub przy
wysokiej wilgotnoœci.
Szybka odpowiedŸ
czujnika.
