Extendery portów

Extendery portów DVI

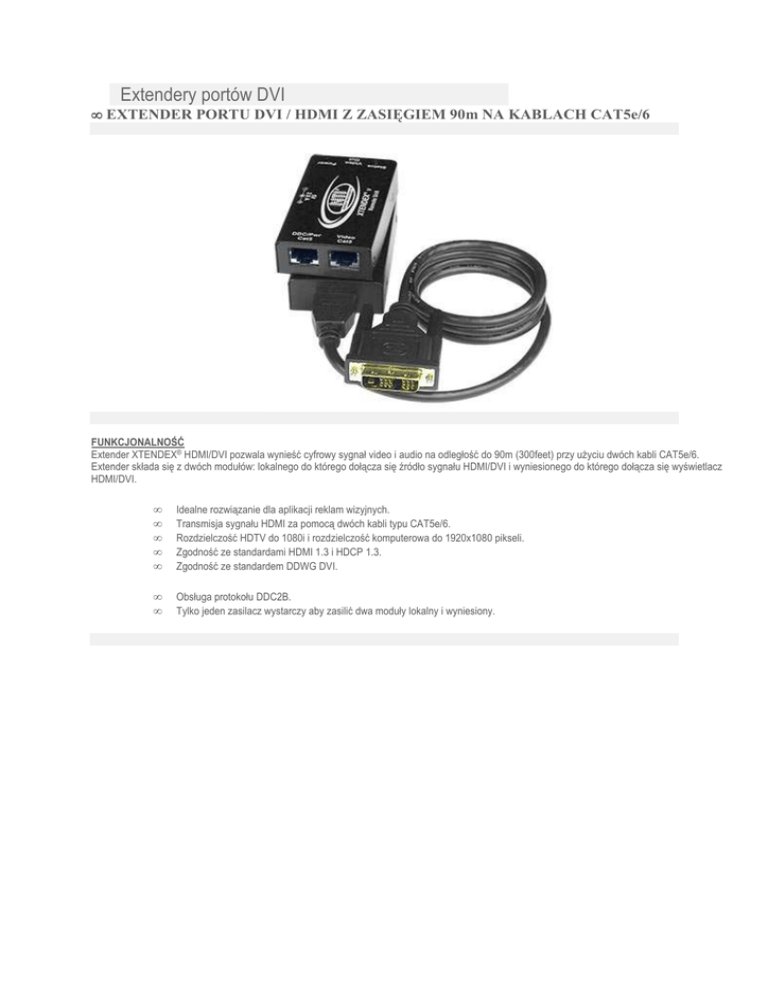

• EXTENDER PORTU DVI / HDMI Z ZASIĘGIEM 90m NA KABLACH CAT5e/6
FUNKCJONALNOŚĆ
Extender XTENDEX® HDMI/DVI pozwala wynieść cyfrowy sygnał video i audio na odległość do 90m (300feet) przy użyciu dwóch kabli CAT5e/6.
Extender składa się z dwóch modułów: lokalnego do którego dołącza się źródło sygnału HDMI/DVI i wyniesionego do którego dołącza się wyświetlacz
HDMI/DVI.
•
•
•
•
•
Idealne rozwiązanie dla aplikacji reklam wizyjnych.
Transmisja sygnału HDMI za pomocą dwóch kabli typu CAT5e/6.
Rozdzielczość HDTV do 1080i i rozdzielczość komputerowa do 1920x1080 pikseli.
Zgodność ze standardami HDMI 1.3 i HDCP 1.3.
Zgodność ze standardem DDWG DVI.
•
•
Obsługa protokołu DDC2B.
Tylko jeden zasilacz wystarczy aby zasilić dwa moduły lokalny i wyniesiony.
SPECYFIKACJA TECHNICZNA
Moduł lokalny
•
•
•
Gniazdo „żeńskie” HDMI-A do dołączenia źródła sygnału.
o Brak kompatybilności z kartami video serii nVidia Quadro FX
Gniazdo „żeńskie” RJ45 do przesyłania wysokiej rozdzielczości sygnału video/audio.
Gniazdo „żeńskie” RJ45 do przesyłania sygnalizacji DDC.
Moduł wyniesiony
•
•
•
•
•
Gniazdo „żeńskie” HDMI-A do dołączenia HDTV lub monitora komputerowego
Gniazdo „żeńskie” RJ45 do odbioru wysokiej rozdzielczości sygnału video/audio.
Gniazdo „żeńskie” RJ45 do odbioru sygnalizacji DDC.
Typ sygnału zgodny z: HDMI 1.3, HDCP 1.3
Rozdzielczość HDTV do 1080i i rozdzielczość komputerowa do 1920x1080 pikseli w zależności od odległości kablowej zgodnie z
tabelą zamieszczoną poniżej.
•
•
•
Moduł lokalny: zasilany z modułu wyniesionego poprzez okablowanie CAT5e/6.
Moduł wyniesiony: zasilany z zewnętrznego zasilacza 110 lub 230 VAC i 50 lub 60 Hz
Pobór mocy:
o Moduł lokalny: zasilany z modułu wyniesionego
o Moduł wyniesiony: 5W
•
•
Do dołączenia urządzeń z portem DVI należy użyć kabla DVI-HDMI-xx-MM.
Do połączenia modułów extendera należy używać kabli CAT5e/6 UTP zakończonych wtykami RJ45 zgodnie z normą TIA/EIA568B (kable nie dostarczane w zestawie).
Zasilanie
Kable
Wymagania środowiskowe
•
•
Temperatura pracy: -15°C do 55°C
Temperatura przechowywania: -30°C do 60°C
•
Wilgotność względna pracy i przechowywania: 5 do 90% bez efektu kondensacji
•
SxWxG (mm): 46x23x84
•
CE, FCC, RoHS
•
20 000 h
•
Dwa lata
Wymiary
Certyfikaty
MTBF
Gwarancja
Rozdzielczość w zależności od odległości i typu kabla
Kabel
Odległość
[m]
Maksymalna rozdzielczość
komputerowa
30
1920x1080 dla 60Hz
45
1280x1024 dla 60Hz
60
1024x768 dla 60Hz
76
800x600 dla 60Hz
30
1920x1080 dla 60Hz
60
1280x1024 dla 60Hz
76
1024x768 dla 60Hz
CAT5e (UTP)
CAT6 (UTP)
CAT6 (STP)
83
800x600 dla 60Hz
30
1920x1080 dla 60Hz
60
1280x1024 dla 60Hz
90
1024x768 dla 60Hz
90
800x600 dla 60Hz
Zestawienie oferowanych urządzeń
Nazwa
Nr katalogowy
Extender HDMI / DVI via CAT5e/6
ST-C5HDMI-300-LC
Instrukcja obsługi Karta katalogowa
PDF manual
Kabel z wtykami: "męskim" DVI-D i "męskim" HDMI-A
Nr katalogowy
Długość
DVI-HDMI-3-MM
0,9m (3 feet)
DVI-HDMI-6-MM
1,8m (6 feet)
DVI-HDMI-10-MM
3,0m (10 feet)
DVI-HDMI-15-MM
4,5m (15 feet)
Karta katalogowa
