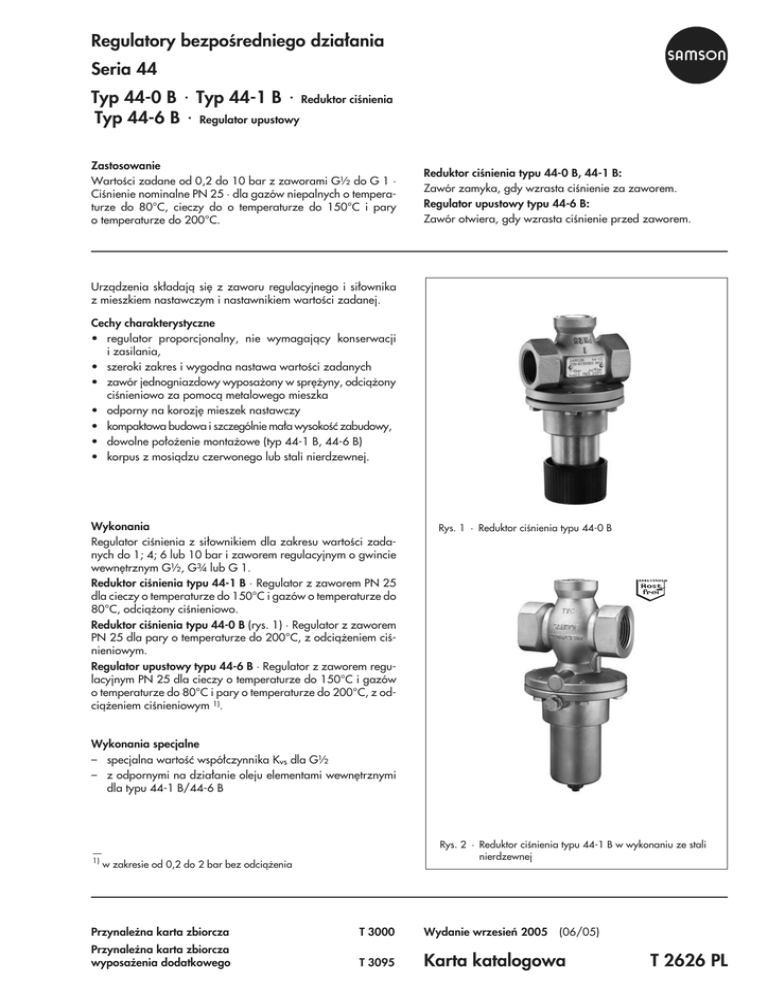

Regulatory bezpoœredniego dzia³ania Seria 44 Typ 44

Regulatory bezpoœredniego dzia³ania
Seria 44
Typ 44-0 B × Typ 44-1 B × Reduktor ciœnienia
Typ 44-6 B × Regulator upustowy
Zastosowanie
Wartoœci zadane od 0,2 do 10 bar z zaworami G½ do G 1 ·
Ciœnienie nominalne PN 25 · dla gazów niepalnych o temperaturze do 80°C, cieczy do o temperaturze do 150°C i pary
o temperaturze do 200°C.
Reduktor ciœnienia typu 44-0 B, 44-1 B:
Zawór zamyka, gdy wzrasta ciœnienie za zaworem.
Regulator upustowy typu 44-6 B:
Zawór otwiera, gdy wzrasta ciœnienie przed zaworem.
Urz¹dzenia sk³adaj¹ siê z zaworu regulacyjnego i si³ownika
z mieszkiem nastawczym i nastawnikiem wartoœci zadanej.
Cechy charakterystyczne
• regulator proporcjonalny, nie wymagaj¹cy konserwacji
i zasilania,
• szeroki zakres i wygodna nastawa wartoœci zadanych
• zawór jednogniazdowy wyposa¿ony w sprê¿yny, odci¹¿ony
ciœnieniowo za pomoc¹ metalowego mieszka
• odporny na korozjê mieszek nastawczy
• kompaktowa budowa i szczególnie ma³a wysokoœæ zabudowy,
• dowolne po³o¿enie monta¿owe (typ 44-1 B, 44-6 B)
• korpus z mosi¹dzu czerwonego lub stali nierdzewnej.
Wykonania
Regulator ciœnienia z si³ownikiem dla zakresu wartoœci zadanych do 1; 4; 6 lub 10 bar i zaworem regulacyjnym o gwincie
wewnêtrznym G½, G¾ lub G 1.
Reduktor ciœnienia typu 44-1 B · Regulator z zaworem PN 25
dla cieczy o temperaturze do 150°C i gazów o temperaturze do
80°C, odci¹¿ony ciœnieniowo.
Reduktor ciœnienia typu 44-0 B (rys. 1) · Regulator z zaworem
PN 25 dla pary o temperaturze do 200°C, z odci¹¿eniem ciœnieniowym.
Regulator upustowy typu 44-6 B · Regulator z zaworem regulacyjnym PN 25 dla cieczy o temperaturze do 150°C i gazów
o temperaturze do 80°C i pary o temperaturze do 200°C, z odci¹¿eniem ciœnieniowym 1).
Rys. 1 · Reduktor ciœnienia typu 44-0 B
Wykonania specjalne
– specjalna wartoœæ wspó³czynnika Kvs dla G½
– z odpornymi na dzia³anie oleju elementami wewnêtrznymi
dla typu 44-1 B/44-6 B
1)
Rys. 2 · Reduktor ciœnienia typu 44-1 B w wykonaniu ze stali
nierdzewnej
w zakresie od 0,2 do 2 bar bez odci¹¿enia
(06/05)
Przynale¿na karta zbiorcza
T 3000
Wydanie wrzesieñ 2005
Przynale¿na karta zbiorcza
wyposa¿enia dodatkowego
T 3095
Karta katalogowa
T 2626 PL
Sposób dzia³ania
Kierunek przep³ywu jest zgodny z kierunkiem strza³ki. Po³o¿enie grzyba zaworu wp³ywa na przep³yw w przeœwicie miêdzy
grzybem (2) i gniazdem (3) zaworu.
Reduktory ciœnienia typu 44-0 B i typu 44-1 B bez doprowadzonego ciœnienia (p1 = p2) s¹ otwarte. Zawór zamyka, gdy ciœnienie za nim (p2) wzrasta powy¿ej zadanej wartoœci.
Regulatory upustowe typu 44-6 B bez doprowadzonego ciœnienia s¹ zamkniête. Zawór otwiera, gdy ciœnienie przed nim
wzroœnie powy¿ej zadanej wartoœci.
W obydwu wykonaniach ciœnienie, które ma byæ utrzymane na
sta³ym poziomie, poprzez otwór (4) w korpusie zaworu (1)
przenoszone jest na mieszek nastawczy (5) i przekszta³cane w
si³ê nastawcz¹. Przestawia ona grzyb zaworu w zale¿noœci od
sta³ej sprê¿yn(y) (7) i po³o¿enia nastawnika wartoœci zadanej
(8) lub nastawy œruby (9) do regulacji wartoœci zadanej w regulatorach z korpusem ze stali nierdzewnej.
Regulatory typu 44-0 B, 44-1 B i 44-6 B1) s¹ odci¹¿one ciœnieniowo za pomoc¹ mieszka odci¹¿aj¹cego (6).
1
6
2
3
p2
p1
4
5
7
8
Reduktor ciœnienia typu 44-0 B, 44-1 B dla wody
p1
p2
4
1
3
2
6
Monta¿
Obowi¹zuje dla wszystkich typów:
– kierunek przep³ywu zgodny ze strza³k¹ na obudowie,
5
Typ 44-1 B, typ 44-6 B
– po³o¿enie monta¿owe dowolne,
Regulator upustowy typu 44-6 B
Typ 44-0 B
Monta¿ w poziomych przewodach rurowych z si³ownikiem
skierowanym ku do³owi.
7
9
Tekst zamówienia
Reduktor ciœnienia dla pary, typ 44-0 B lub
Reduktor ciœnienia dla cieczy i gazów, typ 44-1 B
Regulator upustowy dla cieczy, pary i gazów, typ 44-6 B
Materia³ korpusu: mosi¹dz czerwony/stal nierdzewna
Rozmiar przy³¹cza G …
Zakres wartoœci zadanych … bar
ewentualnie wykonanie specjalne
1)
2
Typ 44-6 B: zakres wartoœci zadanej od 0,2 do 2 bar
bez odci¹¿enia ciœnieniowego
Wykonanie ze stali nierdzewnej: nastawa wartoœci zadanej
za pomoc¹ œruby SW 4 z ³bem z wewnêtrznym gniazdem
szeœciok¹tnym
Rys. 3 · Sposób dzia³ania
1
2
3
4
5
korpus zaworu
grzyb
gniazdo
otwór dla ciœnienia
steruj¹cego
mieszek nastawczy
6
7
8
9
mieszek odci¹¿aj¹cy
sprê¿yna nastawcza
nastawnik wartoœci zadanej
œruba do nastawy wartoœci
zadanej
T 2626 PL
Tabela 1 · Dane techniczne · Wszystkie wartoœci ciœnienia w bar (nadciœnienie)
Regulator
Reduktor ciœnienia
Typ
Regulator upustowy
44-0 B
44-1 B
Przy³¹cze
44-6 B
G½, G¾, G1 · gwint wewnêtrzny
Ciœnienie nominalne
Max. dopuszczalna
temperatura
PN 25
ciecze
–
150°C
gazy niepalne
80°C
80°C
80°C
para
200°C
–
200°C
Max. dopuszczalna ró¿nica ciœnieñ Dp
150°C
16 bar
Zakresy wartoœci zadanych, nastawa p³ynna
10 bar
0,2 do 2 bar · 1 do 4 bar · 2 do 6 bar · 4 do 10 bar
£ 0,05% wartoœci wspólczynnika Kvs
Przeciek
Max. dopuszczalna temperatura otoczenia
60°C
Tabela 2 · Wspó³czynniki Kvs i „z”
Regulator typu 44-0 B × typu 44-1 B × typu 44-6 B
Przy³¹cze
Wspó³czynniki Kvs
Typ 44-1 B × Typ 44-6 B
Typ 44-0 B
Wspó³czynniki „z”
G½
G¾
G1
2,5 × 3,2
2,5 × 4
2,5 × 5
3,2
4
5
0,60
0,60
0,55
Tabela 3 · Materia³y
Typ 44-0 B × Typ 44-1 B × Typ 44-6 B
Mosi¹dz czerwony
Korpus
Stal nierdzewna
mosi¹dz czerwony CC491K (Rg 5)
1.4408
stal nierdzewna 1.4305
1.4408
Typ 44-1 B · Typ 44-6 B
mosi¹dz nie ulegaj¹cy odcynkowaniu
z uszczelnieniem miêkkim z EPDM
1.4408
Typ 44-0 B
mosi¹dz nie ulegaj¹cy odcynkowaniu
z uszczelnieniem miêkkim z PTFE
1.4408
Gniazdo
Grzyb
Uszczelnienie trzpienia grzyba
EPDM, FPM lub NBR
Mieszek odci¹¿aj¹cy
stal nierdzewna 1.4571
1.4571
Sprê¿yna nastawcza
stal nierdzewna 1.4310
1.4310
Mieszek roboczy
stal nierdzewna 1.4571
1.4404
GD-AlSi12
1.4408
PETP z domieszk¹ w³ókien szklanych 30%
stal nierdzewna (œruba SW 4 z ³bem
z wewnêtrznym gniazdem szeœciok¹tnym)
Ko³pak sprê¿yny
Nastawnik wartoœci zadanej
1)
Wykonanie specjalne dla oleju (ASTM I, II, III): FPM (kauczuk fluorowy) · Wykonanie specjalne dla pary (tylko 44-6 B): PTFE
Wykres przep³ywu dla wody
Q
Wykres ciœnienia i temperatury
[m³h ]
p
Kvs
20
30
4
10
5
5
3 ,2
2
2
2,5
1,6
[bar]
PN
25
Rg 5
stal nierdzewna
20
10
t
1
-10 0
0,5
,p
0,05 0,1
0,5
1
Rys. 4 · Wykres przep³ywu dla wody
3
150
200
gazy
0,2
0,1
0,01
80
5
10
[bar]
ciecze
para
Rys. 5 · Wykres ciœnienia i temperatury
T 2626 PL
Tabela 4 · Wymiary w mm i ciê¿ar
Typ 44-0 B · Typ 44-1 B · Typ 44-6 B
Przy³¹cze
G½
G¾
G1
Gwint wewnêtrzny G
½”
¾”
1”
D³ugoœæ zabudowy L
65
75
90
RozwartoϾ klucza SW
34
34
46
Ciê¿ar (oko³o) w kg
1,0
1,1
1,5
Wymiary w mm
L
L
25
45
G
G
130
165
Ø90
Ø90
Reduktor ciœnienia
typu 44-0 B, 44-1 B
Regulator upustowy
typu 44-6 B
L
L
45
46
G
G
155
155
Ø90
Ø90
Reduktor ciœnienia typu 44-0 B, typu 44-1 B,
wykonanie ze stali nierdzewnej
Regulator upustowy typu 44-6 B,
wykonanie ze stali nierdzewnej
DF 09/05
Rys. 6 · Wymiary
Zmiany techniczne zastrze¿one
