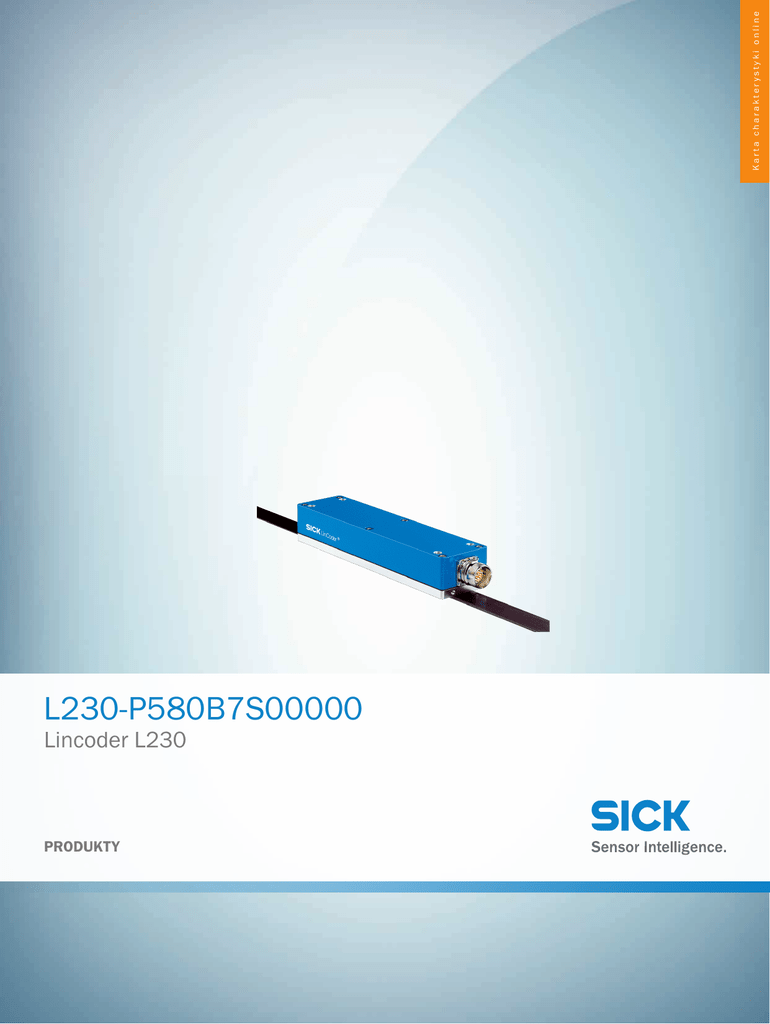

L230-P580B7S00000
Lincoder L230
PRODUKTY
L230-P580B7S00000 | Lincoder L230
PRODUKTY
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
L230-P580B7S00000
więcej wersji urządzeń i akcesoriów
1033533
www.sick.com/Lincoder_L230
Rysunek może się różnić
Opis produktu
System pomiarowy Lincoder L230 składa się z taśmy magnetycznej oraz bezkontaktowej głowicy
odczytującej. Taśma magnetyczna pełni rolę liniału pomiarowego o długości do 40 m. Bezwzględne informacje o położeniu są namagnetyzowane na taśmie w postaci sekwencyjnego kodu 12-bitowego. W celu uzyskania możliwie wysokiej rozdzielczości i dokładności, na taśmie magnetycznej
znajduje się dodatkowo ścieżka inkrementalna, tzn. występuje na niej naprzemiennie biegun północny i południowy. Taśma magnetyczna jest naniesiona na taśmę ferromagnetyczną (taśmę stalową), która z jednej strony zapewnia magnetyczne sprzężenie zwrotne, z drugiej zaś strony pełni
funkcję pomocy montażowej, która chroni taśmę przed odkształceniami. Dzięki temu taśmę magnetyczną można bez przeszkód nakleić na nośniku ferromagnetycznym, nie obawiając się wpływu na magnetyzację. Obszary zastosowania: wszędzie tam, gdzie wysoka prędkość przesuwania i
prostota montażu są nieodzowne dla wiarygodnego systemu pomiarowego.
W skrócie
• Bezkontaktowy pomiar długości
• Brak zużycia, nie wymaga konserwacji
• Bezwzględne określanie pozycji
• Możliwe długości pomiarowe do 40 m
• Wysoka dokładność i rozdzielczość
• Wysokie prędkości przesuwania do 6 m/s
Korzyści dla użytkownika
• Po zainstalowaniu system jest od razu gotowy do pracy i całkowicie bezobsługowy, co prowadzi
do oszczędności czasu i obniżenia kosztów
• Wysoka dokładność i rozdzielczość umożliwiają bardzo precyzyjny pomiar
• Nadaje się do wysokich prędkości przesuwania, co zwiększa produktywność
2
| SICK
Karta charakterystyki online | 2017-01-11 16:23:09
Informacje mogą ulec zmianie bez powiadomienia
L230-P580B7S00000 | Lincoder L230
PRODUKTY
Zakresy stosowania
• Określanie pozycji w magazynach wysokiego składowania, robotach portalowych, prasach, paletyzatorach, silnikach liniowych
Szczegółowe dane techniczne
Wydajność
Powtarzalność
± 10 µm
Prędkość przesuwania
6,6 m/s 1)
Dokładność pomiaru
Typ. ± 0,3 mm/m przy 20°C
Część systemowa
Głowica odczytująca
Długość pomiarowa
40 m
Zakres pomiarowy
0 m ... 40 m
Długość taśmy magnetycznej
Długość pomiarowa + 130 mm 2)
Rozdzielczość
10 µm
Interfejs elektryczny
10 V ... 32 V, SSI
Typ przyłącza
Wtyk, M23, 12 pinów
1)
2)
Przekroczenie maks. prędkości przesuwania lub wyjście poza liniał pomiarowy generuje odpowiedni komunikat o błędzie: 7F FF FE hex.
Stała uwarunkowana technicznie.
Instalacja elektryczna
Czas inicjalizacji
3.500 s
Czas generowania pozycji
750 µs
Napięcie zasilające
10 V ... 32 V
Pobór mocy
4,8 W
Dane mechaniczne
Masa
0,685 kg
Współczynnik rozszerzalności cieplnej
16 µm/°C/m
Materiał
AlMgSiPbF28
Klasyfikacje
ECl@ss 5.0
27270705
ECl@ss 5.1.4
27270705
ECl@ss 6.0
27270705
ECl@ss 6.2
27270705
ECl@ss 7.0
27270705
ECl@ss 8.0
27270705
ECl@ss 8.1
27270705
ECl@ss 9.0
27270705
ETIM 5.0
EC002544
ETIM 6.0
EC002544
UNSPSC 16.0901
41111613
2017-01-11 16:23:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
| SICK
3
L230-P580B7S00000 | Lincoder L230
PRODUKTY
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Cechy
Część systemowa
Głowica odczytująca
Długość pomiarowa
40 m
Zakres pomiarowy
0 m ... 40 m
Długość taśmy magnetycznej
Długość pomiarowa + 130 mm 1)
Rozdzielczość
10 µm
Interfejs elektryczny
10 V ... 32 V, SSI
Typ przyłącza
Wtyk, M23, 12 pinów
1)
Stała uwarunkowana technicznie.
Rysunek wymiarowy (Wymiary w mm)
