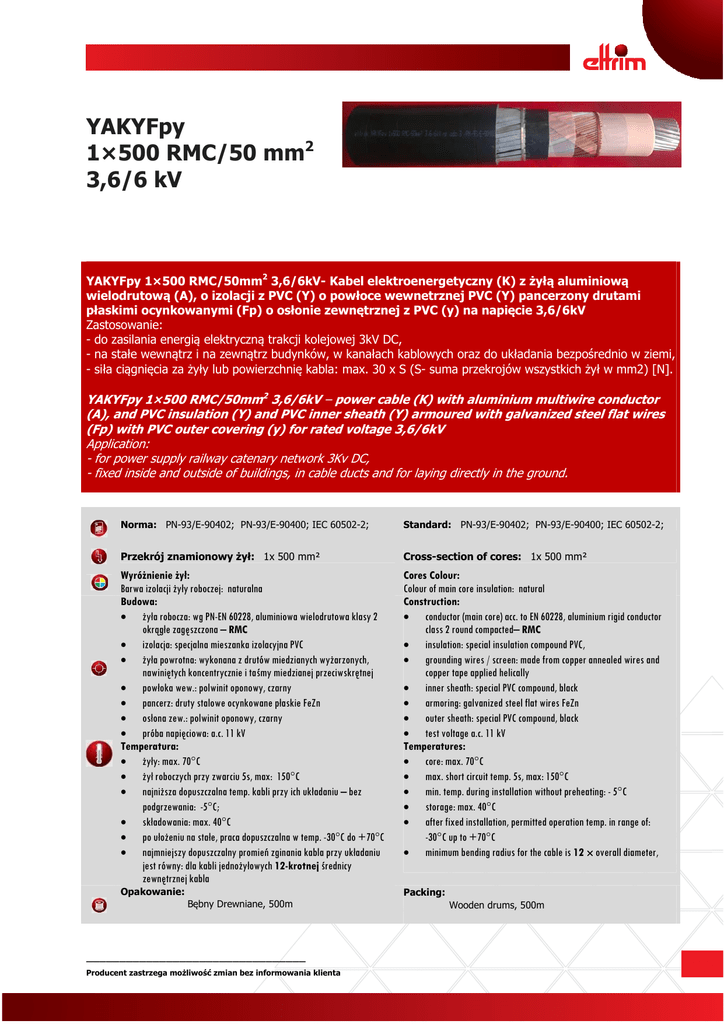

YAKYFpy 1×500 RMC/50 mm2 3,6/6 kV

 YAKYFpy
1×500 RMC/50 mm2
3,6/6 kV
YAKYFpy 1×500 RMC/50mm2 3,6/6kV- Kabel elektroenergetyczny (K) z żyłą aluminiową
wielodrutową (A), o izolacji z PVC (Y) o powłoce wewnetrznej PVC (Y) pancerzony drutami
płaskimi ocynkowanymi (Fp) o osłonie zewnętrznej z PVC (y) na napięcie 3,6/6kV
Zastosowanie:
- do zasilania energią elektryczną trakcji kolejowej 3kV DC,
- na stałe wewnątrz i na zewnątrz budynków, w kanałach kablowych oraz do układania bezpośrednio w ziemi,
- siła ciągnięcia za żyły lub powierzchnię kabla: max. 30 x S (S- suma przekrojów wszystkich żył w mm2) [N].
YAKYFpy 1×500 RMC/50mm2 3,6/6kV – power cable (K) with aluminium multiwire conductor
(A), and PVC insulation (Y) and PVC inner sheath (Y) armoured with galvanized steel flat wires
(Fp) with PVC outer covering (y) for rated voltage 3,6/6kV
Application:
- for power supply railway catenary network 3Kv DC,
- fixed inside and outside of buildings, in cable ducts and for laying directly in the ground.
Norma: PN-93/E-90402; PN-93/E-90400; IEC 60502-2;
Standard: PN-93/E-90402; PN-93/E-90400; IEC 60502-2;
Przekrój znamionowy żył: 1x 500 mm²
Cross-section of cores: 1x 500 mm²
Wyróżnienie żył:
Barwa izolacji żyły roboczej: naturalna
Budowa:
 żyła robocza: wg PN-EN 60228, aluminiowa wielodrutowa klasy 2
okrągłe zagęszczona – RMC
 izolacja: specjalna mieszanka izolacyjna PVC
 żyła powrotna: wykonana z drutów miedzianych wyżarzonych,
nawiniętych koncentrycznie i taśmy miedzianej przeciwskrętnej
 powłoka wew.: polwinit oponowy, czarny
 pancerz: druty stalowe ocynkowane płaskie FeZn
 osłona zew.: polwinit oponowy, czarny
 próba napięciowa: a.c. 11 kV
Temperatura:
 żyły: max. 70C
 żył roboczych przy zwarciu 5s, max: 150C
 najniższa dopuszczalna temp. kabli przy ich układaniu – bez
podgrzewania: -5C;
 składowania: max. 40C
 po ułożeniu na stałe, praca dopuszczalna w temp. -30C do +70C
 najmniejszy dopuszczalny promień zginania kabla przy układaniu
jest równy: dla kabli jednożyłowych 12-krotnej średnicy
zewnętrznej kabla
Cores Colour:
Colour of main core insulation: natural
Construction:
 conductor (main core) acc. to EN 60228, aluminium rigid conductor
class 2 round compacted– RMC
 insulation: special insulation compound PVC,
 grounding wires / screen: made from copper annealed wires and
copper tape applied helically
 inner sheath: special PVC compound, black
 armoring: galvanized steel flat wires FeZn
 outer sheath: special PVC compound, black
 test voltage a.c. 11 kV
Temperatures:
 core: max. 70C
 max. short circuit temp. 5s, max: 150C
 min. temp. during installation without preheating: - 5C
 storage: max. 40C
 after fixed installation, permitted operation temp. in range of:
-30C up to +70C
 minimum bending radius for the cable is 12  overall diameter,
Opakowanie:
Packing:
Bębny Drewniane, 500m
_________________________________ Producent zastrzega możliwość zmian bez informowania klienta
Wooden drums, 500m
Dane techniczne / Technical data: YAKYFpy 3,6/6kV
Ilość i przekrój
znamionowy żyły
roboczej oraz przekrój
żyły powrotnej
Grubość
znamionowa
izolacji
Grubość
znamionowa
powłoki
wewnętrznej
Grubość
znamionowa
osłony
zewnętrznej
Obliczeniowy
wymiar kabla
pod
pancerzem
Calculate
diameter of
cable under
armoring
Obliczeniowy
wymiar
zewnętrzny
kabla
Calculate
outer
diameter of
the cable
No and cross-section
and type of conductor
and copper screen
Insulation
thickness
nominal
Inner Sheath
thickness
nominal
Outer Sheath
thickness
nominal
n  mm2 / mm2
mm
Mm
1500RMC/50
3,4
2,3
Max.
rezystancja
żyły roboczej
w temp. 20 °C
Max.
resistance
conductor at
20C
Mm
Mm
mm
 / km
kg/km
2,8
42,6
60,4
0,0605
4250
Wykonania specjalne:
YnAKYFpy kat. C – z powłoką wewnętrzną uniepalnioną odporną na pionowe
rozprzestrzenianie płomienia wg PN-EN 60332-3-24 (IEC 60332-3-24)
YnAKYFpy kat. B - z powłoką wewnętrzną uniepalnioną odporną na pionowe
rozprzestrzenianie płomienia wg PN-EN 60332-3-23 (IEC 60332-3-23)
YAKYFpyn kat. C – z osłoną zewnętrzną uniepalnioną odporną na pionowe
rozprzestrzenianie płomienia wg PN-EN 60332-3-24 (IEC 60332-3-24)
YAKYFpyn kat. B - z osłoną zewnętrzną uniepalnioną odporną na pionowe
rozprzestrzenianie płomienia wg PN-EN 60332-3-23 (IEC 60332-3-23)
YAKYFpy-O - Kabel przeznaczony do pracy w warunkach styczności z olejami
ropopochodnymi, osłona kabla wykonana jest z mieszanki PVC spełniającej
wymagania PN-EN 60811-2-1 w zakresie olejoodporności
Informacje zawarte w tej karcie katalogowej włącznie z danymi zawartymi w tabelach oraz szkicami / rysunkami zostały podane w dobrej wierze i w przeświadczeniu o ich
poprawności w czasie publikacji. Jednakże informacje te nie stanowią zarówno gwarancji ani tez podstawy do ponoszenia odpowiedzialności prawnej przez Z.P.P.E Eltrim
Sp. z o.o. Ponadto Z.P.P.E Eltrim Sp. z o.o rezerwuje prawo do wprowadzenia zmian w dokumencie w każdej chwili.
Information contained in this catalogues card including data sheets and drafts were placed in good will and in belief that they were correct in the time of publishing. But
this information is not the warranty or basis to law responsibility. Z.P.P.E Eltrim Sp. z.o.o. reserve the right to change data in this document at any time.
_________________________________ Producent zastrzega możliwość zmian bez informowania klienta
Przybliżona
masa kabla
Cable
weight
approx
