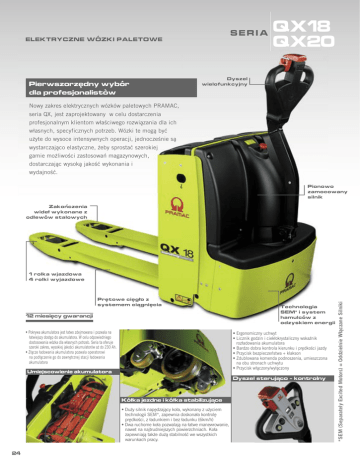

Broszura wózków serii QX

SERIA
ELEKTRYCZNE WÓZKI PALETOWE
Pierwszorzędny wybór
dla profesjonalistòw
QX18
QX20
Dyszel
wielofunkcyjny
Nowy zakres elektrycznych wózków paletowych PRAMAC,
seria QX, jest zaprojektowany w celu dostarczenia
profesjonalnym klientom właściwego rozwiązania dla ich
własnych, specyficznych potrzeb. Wózki te mogą być
użyte do wysoce intensywnych operacji, jednocześnie są
wystarczająco elastyczne, żeby sprostać szerokiej
gamie możliwości zastosowań magazynowych,
dostarczając wysoką jakość wykonania i
wydajność.
Pionowo
zamocowany
silnik
Zakończenia
wideł wykonane z
odlewów stalowych
Prętowe cięgło z
systemem ciągnięcia
12 miesięcy gwarancji
• Pokrywa akumulatora jest łatwo zdejmowana i pozwala na
łatwiejszy dostęp do akumulatora. W celu odpowiedniego
dostosowania wózka dla własnych potrzeb. Seria ta oferuje
szeroki zakres, wysokiej jakości akumulatorów aż do 230 Ah.
• Złącze ładowania akumulatora pozwala operatorowi
na podłączenie go do zewnętrznej stacji ładowania
akumulatora
• Ergonomiczny uchwyt
• Licznik godzin i ciekłokrystaliczny wskaźnik
rozładowania akumulatora
• Bardzo dobra kontrola kierunku i prędkości jazdy
• Przycisk bezpieczeństwa + klakson
• Zdublowana komenda podnoszenia, umieszczona
na obu stronach uchwytu
• Przycisk włączony/wyłączony
Umiejscowienie akumulatora
Dyszel sterująco - kontrolny
Kółka jezdne i kółka stabilizujące
• Duży silnik napędzający koła, wykonany z użyciem
technologii SEM*, zapewnia doskonała kontrolę
prędkości, z ładunkiem i bez ładunku (6km/h)
• Dwa ruchome koła pozwalają na łatwe manewrowanie,
nawet na najtrudniejszych powierzchniach. Koła
zapewniają także dużą stabilność we wszystkich
warunkach pracy.
24
Technologia
SEM* i system
hamulców z
odzyskiem energii
*SEM (Separately Excited Motors) = Oddzielnie Włączane Silniki
1 rolka wjazdowa
4 rolki wyjazdowe
SERIA
ELEKTRYCZNE WÓZKI PALETOWE
KOD
MODEL
TYP
UDŹWIG
ŚRODEK CIĘŻKOŚCI
SYSTEM NAPĘDOWY
WYMIARY
PODNOSZENIE
DŁUGOŚĆ
WYMIARY
PROMIEŃ SKRĘTU
ROZMIESZCZENIE ŁADUNKU
OSIĄGI
PRĘDKOŚĆ
EGH23000
Q
C
Udźwig nominalny
Odległość
Escort
Kg
mm
typ
h3
h2
I
nXS1
L
L2
B
Całkowite podnoszenie
Normalne swobodne podnoszenie
Długość wideł
Szerokość wideł x grubość
Długość całkowita
Długość jednostki sterującej
Szerokość
Szerokość robocza
800x1200
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Ruch postępowy/ bez ładunku
Podnoszenie/ bez ładunku
Odniżanie/ bez ładunku
Z / bez ładunku
Z akumulatorem
Z ładunkiem (jezdna/ obciążeniowa)
Bez ładunku (jezdna/ obciążeniowa)
Wa
Ast
MAX ODCHYLENIE PODPORY
WAGA
WAGA PUSTEGO WÓZKA
OBCIĄŻENIE NA OŚ
RAMA
KOŁA
OBRĘCZ KOŁA
BAZA KÓŁ
Y
X
OBSŁUGA HAMULCA
UKŁAD NAPĘDOWY
SILNIKI ELEKTRYCZNE
KONTROLA PRZEŁOŻENIA
●
EGH44000
EG423000
680X1150
1800
600
550X1000
2000
600
●
●
200
115
1000
170x55
1565
567
716
550
1425
1850
200
115
1150
170x55
1715
567
716
550
1575
2000
200
115
1000
170x55
1565
567
716
680
1425
1850
200
115
1150
170x55
1715
567
716
680
1575
2000
Km/h
m/s
m/s
%
6,0/6,0
0,04/0,05
0,05/0,04
10/20
6,0/6,0
0,04/0,05
0,05/0,04
10/20
6,0/6,0
0,04/0,05
0,05/0,04
10/20
Kg
Kg
Kg
510
723/1587
390/120
520
881/1439
395/125
2+1 M/2
P+P/P
230x75
100x40
85x90
1224
175
2+1 M/2
P+P/P
230x75
100x40
85x90
1373
175
Jezdne/ po stronie obciążenia
Nr
Jezdne/ po stronie obciążenia
*
Wymiary koła jezdnego
mm Ø
Wymiary kół stabilizacyjnych
mm Ø
Wymiary kólek po stronie obciążenia mm
Tył/ przód
mm
mm
Elektryczna
typ
Trakcjny
Napięcie/ pojemność
Waga
Silnik trakcyjny
Silnik podnośnikowy
Elektryczna
AKUMULATOR
550X1000
1800
600
EGH43000
EGH24000
QX 18
550X1150
680X1000
1800
1800
600
600
●
typ
●
V/Ah 24/180-230
Kg
190-216
KW
0,9
KW
1,6
typ
●
●
●
24/180-230
190-216
0,9
1,6
●
EG444000
680X1150
2000
600
●
200
115
1000
170x55
1565
567
716
550
1425
1850
200
115
1150
170x55
1715
567
716
550
1575
2000
200
115
1000
170x55
1565
567
716
680
1425
1850
200
115
1150
170x55
1715
567
716
680
1575
2000
6,0/6,0
0,04/0,05
0,05/0,04
10/20
6,0/6,0
0,04/0,05
0,05/0,04
10/20
6,0/6,0
0,04/0,05
0,05/0,04
10/20
6,0/6,0
0,04/0,05
0,05/0,04
10/20
6,0/6,0
0,04/0,05
0,05/0,04
10/20
510
723/1587
390/120
520
881/1439
395/125
510
756/1754
390/120
520
940/1580
395/125
510
756/1754
390/120
520
940/1580
395/125
2+1 M/2
P+P/P
230x75
100x40
85x90
1224
175
2+1 M/2
P+P/P
230x75
100x40
85x90
1373
175
2+1 M/2
P+P/P
230x75
100x40
85x90
1224
175
2+1 M/2
P+P/P
230x75
100x40
85x90
1373
175
2+1 M/2
P+P/P
230x75
100x40
85x90
1224
175
2+1 M/2
P+P/P
230x75
100x40
85x90
1373
175
●
24/180-230
190-216
0,9
1,6
●
●
●
24/180-230
190-216
0,9
1,6
●
●
EG443000
EG424000
QX 20
550X1150
680X1000
2000
2000
600
600
●
●
●
QX18
QX20
●
●
24/180-230
190-216
1,2
1,6
●
●
●
24/180-230
190-216
1,2
1,6
●
●
●
24/180-230
190-216
1,2
1,6
●
●
●
●
24/180-230
190-216
1,2
1,6
●
*P= Poliuretanowe
ŁADOWARKA
KOD
KOD UK
TYP
V-Ah
h
Kg
EY000A00008
24-180
6
190
EY000A00009
24-230
8
216
V-A
EY000A00004
EY000A00005
24-30
HY000A00005
HY000A00006
24-40
Dostępne z podwójnymi rolkami po stronie obciążenia
i Vulkollan� lub wyodrębnionymi obręczami kół jezdnych
Producent zastrzega sobie prawo do wprowadzania zmian w modelach oraz ich cech bez wcześniejszego powiadomienia
AKCESORIA
AKUMULATOR
KOD
TYP
25
SERIA
ELEKTRYCZNE WÓZKI PALETOWE
QX22
Dyszel wielofunkcyjny
Najlepsze osiągnięcie w
systemach logistyki
QX jest najbardziej uniwersalną maszyną: może być używany
do przewozu palet w ciasnych miejscach lub na długie
dystanse. Mocna rama, wysoka pojemność akumulatora
(315Ah) i przenoszona stacja wymiany akumulatora czyni
ten wózek idealnym nawet dla intensywnych zastosowań.
Technologia SEM* zapewnia
doskonałą kontrolę prędkości (aż
do 10km/h) oraz wysoką jakością
wykonania systemu hamowania
wraz z odzyskiem energii.
Pionowo
zamocowany
silnik
Zakończenia wideł
wykonane z odlewów
stalowych
1 rolka wjazdowa
4 rolki wyjazdowe
Prętowe cięgło z systemem
ciągnięcia
12 miesięcy gwarancji
• Zakończenia wideł wykonane z
Wymiana akumulatora
odlewów stalowych i zawierają rolki: 1
wjazdową/ 4 wyjazdowe. Zakończenia
wideł są przyspawane dookoła spoiną
o grubości 8 mm oraz są dodatkowo
wzmocnione wewnętrznie.
• Dzięki podłączeniu prętowego
systemu pociągowego, materiał
posiada większą odporność, gdyż
występują naprężenia rozciągające, a
nie ściskające.
Widły i
elementy łączące
26
Technologia SEM* i system
hamulców z odzyskiem energii
• Stacja wymiany
akumulatorów,
posiada rolki w
celu zredukowania
wysiłku podczas
wymiany
akumulatora. Do
tej wymiany nie
potrzeba stosować
specjalnego
oprzyrządowania.
• Przenośna
stacja wymiany
akumulatora jest
dostępna na żądanie
dla szybkiej zamiany
akumulatora.
Dyszel sterująco - kontrolny
• Licznik godzin i ciekłokrystaliczny wskaźnik
rozładowania akumulatora
• Bardzo dobra kontrola kierunku i prędkości jazdy
• Przycisk bezpieczeństwa + klakson
• Zdublowane przyciski podnoszenia, umieszczone
na obu stronach uchwytu
• Klucz do stacyjki
• Dyslel jest wykonany z żelaznego profilu
zamkniętego
*SEM (Separately Excited Motors) = Oddzielnie Włączane Silniki
Podest na
stopy ze
wzmocnionym
pokryciem z
PVC
SERIA
ELEKTRYCZNE WÓZKI PALETOWE
KOD
MODEL
TYP
UDŹWIG
ŚRODEK CIĘŻKOŚCI
SYSTEM NAPĘDOWY
WYMIARY
PODNOSZENIE
DŁUGOŚĆ
WYMIARY
EGD23000
KONTROLA PRZEŁOŻENIA
1000X680
2200
600
1150X680
2200
600
800x1200
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
200
115
1000
170x55
1767/2102
767/1102
716
550
1612/1939
2017/2352
200
115
1150
170x55
1917/2252
767/1102
716
680
1762/2089
2167/2502
200
115
1000
170x55
1767/2102
767/1102
716
550
1612/1939
2017/2352
200
115
1150
170x55
1917/2252
767/1102
716
680
1762/2089
2167/2502
Ruch postępowy/ bez ładunku
Podnoszenie/ bez ładunku
Odniżaz/ bez ładunku
Z / bez ładunku
Km/h
m/s
m/s
%
6/6 (10/10)
0,04/0,05
0,04/0,05
8/20
6/6 (10/10)
0,04/0,05
0,04/0,05
8/20
6/6 (10/10)
0,04/0,05
0,04/0,05
8/20
6/6 (10/10)
0,04/0,05
0,04/0,05
8/20
Z akumulatorem
Z ładunkiem (jezdna/ obciążeniowa)
Bez ładunku (jezdna/ obciążeniowa)
Kg
Kg
Kg
682
812/2070
451/231
690
1023/1867
483/207
682
812/2070
451/231
690
1023/1867
483/207
Jezdne/ po stronie obciążenia
Jezdne/ po stronie obciążenia
Wymiary koła jezdnego
Wymiary kół stabilizacyjnych
Wymiary kólek po stronie obciążenia
Tył/ przód
1X+2/4
P+P/P
230x75
100x40
85x80
1370
175
1X+2/4
P+P/P
230x75
100x40
85x80
1520
175
1X+2/4
P+P/P
230x75
100x40
85x80
1370
175
1X+2/4
P+P/P
230x75
100x40
85x80
1520
175
Elektryczna
Nr
mm Ø
mm Ø
mm Ø
mm
mm
mm
typ
Trakcjny (T)/ Startowy (S)
Napięcie/ pojemność
Waga
Silnik trakcyjny
Silnik podnośnikowy
Elektryczna
typ
V/Ah
Kg
KW
KW
typ
Kg
mm
typ
h3
h2
I
nXS1
L
L2
B
Całkowite podnoszenie
Normalne swobodne podnoszenie
Długość wideł
Szerokość wideł x grubość
Długość całkowita
Długość jednostki sterującej
Szerokość
Szerokość robocza
OBRĘCZ KOŁA
SILNIKI ELEKTRYCZNE
1150X550
2200
600
Udźwig nominalny
Odległość
Escort
RAMA
KOŁA
AKUMULATOR
EGD44000
1000X550
2200
600
Q
C
MAX ODCHYLENIE PODPORY
WAGA
WAGA PUSTEGO WÓZKA
OBCIĄŻENIE NA OŚ
OBSŁUGA HAMULCA
UKŁAD NAPĘDOWY
EGD24000
QX 22
PROMIEŃ SKRĘTU
Wa
ROZMIESZCZENIE ŁADUNKU Ast
OSIĄGI
PRĘDKOŚĆ
BAZA KÓŁ
EGD43000
QX22
Y
X
●
●
●
24/230-315
215-277
2.0
2.2
●
●
●
●
24/230-315
215-277
2.0
2.2
●
●
●
●
24/230-315
215-277
2.0
2.2
●
●
●
●
24/230-315
215-277
2.0
2.2
●
AKCESORIA
AKUMULATOR
KOD
EY000A0000C
EY000A0000B
TYP
V-Ah
24-230
24-315
TRWAŁOŚĆ
h
8
10
WAGA
Kg
216
277
ŁADOWARKA
KOD
HY000A00005
HY000A00003
KOD UK
EY000A00006
HY000A00004
TYP
V-A
24-40
24-50
PRZENOŚNA STACJA WYMIANY AKUMULATOR
KOD
EY000A00007
Dostępne z podwójnymi rolkami po stronie obciążenia
i Vulkollan lub wyodrębnionymi obręczami kół jezdnych
Producent zastrzega sobie prawo do wprowadzania zmian w modelach oraz ich cech bez wcze�niejszego powiadomienia
*P= Poliuretanowe
27
