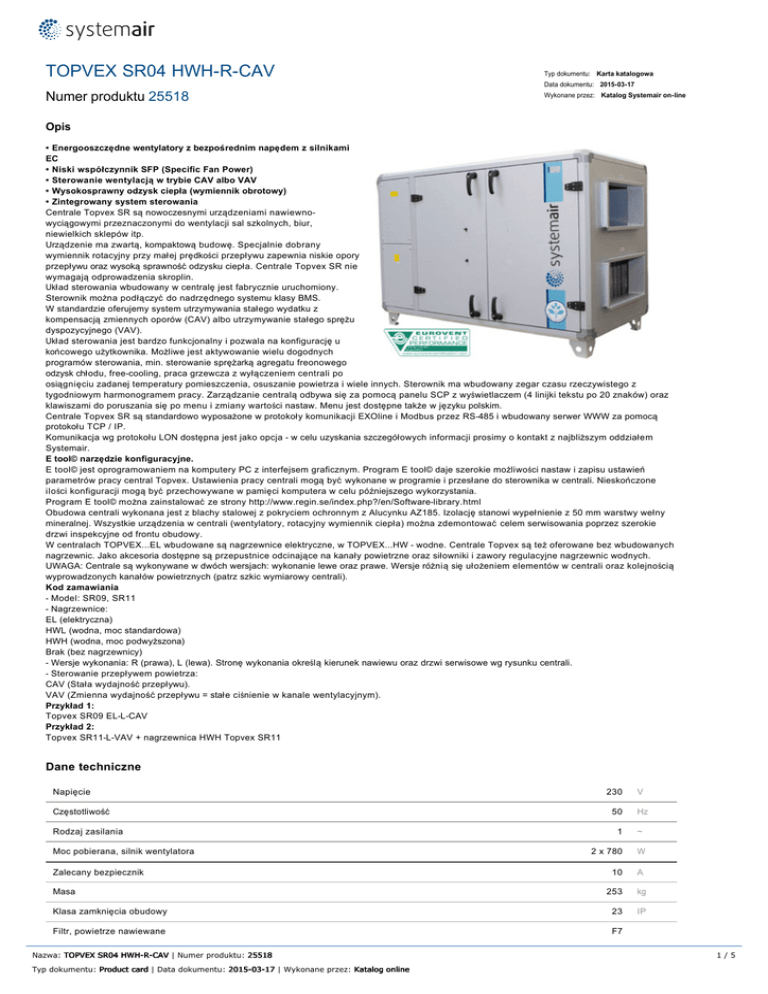

topvex sr04 hwh-r-cav

TOPVEX SR04 HWH-R-CAV
Typ dokumentu: Karta katalogowa
Data dokumentu: 2015-03-17
Numer produktu 25518
Wykonane przez: Katalog Systemair on-line
Opis
• Energooszczędne wentylatory z bezpośrednim napędem z silnikami
EC
• Niski współczynnik SFP (Specific Fan Power)
• Sterowanie wentylacją w trybie CAV albo VAV
• Wysokosprawny odzysk ciepła (wymiennik obrotowy)
• Zintegrowany system sterowania
Centrale Topvex SR są nowoczesnymi urządzeniami nawiewnowyciągowymi przeznaczonymi do wentylacji sal szkolnych, biur,
niewielkich sklepów itp.
Urządzenie ma zwartą, kompaktową budowę. Specjalnie dobrany
wymiennik rotacyjny przy małej prędkości przepływu zapewnia niskie opory
przepływu oraz wysoką sprawność odzysku ciepła. Centrale Topvex SR nie
wymagają odprowadzenia skroplin.
Układ sterowania wbudowany w centralę jest fabrycznie uruchomiony.
Sterownik można podłączyć do nadrzędnego systemu klasy BMS.
W standardzie oferujemy system utrzymywania stałego wydatku z
kompensacją zmiennych oporów (CAV) albo utrzymywanie stałego sprężu
dyspozycyjnego (VAV).
Układ sterowania jest bardzo funkcjonalny i pozwala na konfigurację u
końcowego użytkownika. Możliwe jest aktywowanie wielu dogodnych
programów sterowania, min. sterowanie sprężarką agregatu freonowego
odzysk chłodu, free-cooling, praca grzewcza z wyłączeniem centrali po
osiągnięciu zadanej temperatury pomieszczenia, osuszanie powietrza i wiele innych. Sterownik ma wbudowany zegar czasu rzeczywistego z
tygodniowym harmonogramem pracy. Zarządzanie centralą odbywa się za pomocą panelu SCP z wyświetlaczem (4 linijki tekstu po 20 znaków) oraz
klawiszami do poruszania się po menu i zmiany wartości nastaw. Menu jest dostępne także w języku polskim.
Centrale Topvex SR są standardowo wyposażone w protokoły komunikacji EXOline i Modbus przez RS-485 i wbudowany serwer WWW za pomocą protokołu TCP / IP.
Komunikacja wg protokołu LON dostępna jest jako opcja - w celu uzyskania szczegółowych informacji prosimy o kontakt z najbliższym oddziałem
Systemair.
E tool© narzędzie konfiguracyjne.
E tool© jest oprogramowaniem na komputery PC z interfejsem graficznym. Program E tool© daje szerokie możliwości nastaw i zapisu ustawień parametrów pracy central Topvex. Ustawienia pracy centrali mogą być wykonane w programie i przesłane do sterownika w centrali. Nieskończone
ilości konfiguracji mogą być przechowywane w pamięci komputera w celu późniejszego wykorzystania.
Program E tool© można zainstalować ze strony http://www.regin.se/index.php?/en/Software-library.html
Obudowa centrali wykonana jest z blachy stalowej z pokryciem ochronnym z Alucynku AZ185. Izolację stanowi wypełnienie z 50 mm warstwy wełny
mineralnej. Wszystkie urządzenia w centrali (wentylatory, rotacyjny wymiennik ciepła) można zdemontować celem serwisowania poprzez szerokie
drzwi inspekcyjne od frontu obudowy.
W centralach TOPVEX...EL wbudowane są nagrzewnice elektryczne, w TOPVEX...HW - wodne. Centrale Topvex są też oferowane bez wbudowanych
nagrzewnic. Jako akcesoria dostępne są przepustnice odcinające na kanały powietrzne oraz siłowniki i zawory regulacyjne nagrzewnic wodnych.
UWAGA: Centrale są wykonywane w dwóch wersjach: wykonanie lewe oraz prawe. Wersje różnią się ułożeniem elementów w centrali oraz kolejnością wyprowadzonych kanałów powietrznych (patrz szkic wymiarowy centrali).
Kod zamawiania
- Model: SR09, SR11
- Nagrzewnice:
EL (elektryczna)
HWL (wodna, moc standardowa)
HWH (wodna, moc podwyższona)
Brak (bez nagrzewnicy)
- Wersje wykonania: R (prawa), L (lewa). Stronę wykonania określą kierunek nawiewu oraz drzwi serwisowe wg rysunku centrali.
- Sterowanie przepływem powietrza:
CAV (Stała wydajność przepływu).
VAV (Zmienna wydajność przepływu = stałe ciśnienie w kanale wentylacyjnym).
Przykład 1:
Topvex SR09 EL-L-CAV
Przykład 2:
Topvex SR11-L-VAV + nagrzewnica HWH Topvex SR11
Dane techniczne
Napięcie
Częstotliwość
Rodzaj zasilania
Moc pobierana, silnik wentylatora
230
V
50
Hz
1
~
2 x 780
W
10
A
253
kg
Klasa zamknięcia obudowy
23
IP
Filtr, powietrze nawiewane
F7
Zalecany bezpiecznik
Masa
Nazwa: TOPVEX SR04 HWH­R­CAV
TOPVEX SR04 HWH­R­CAV
TOPVEX SR04 HWH­R­CAV | Numer produktu: 25518
25518
Typ dokumentu: Product card
Product card
Product card | Data dokumentu: 2015­03­17
2015­03­17
2015­03­17 | Wykonane przez: Katalog online
Katalog online
1 / 5
Filtr, powietrze wywiewane
F5
Wykresy
Wykresy
Nawiew
Wywiew
User
Jednostka
Nawiew
Punkt pracy, wydajność powietrza
Wywiew
2000
2000 m³/h
Punkt pracy, ciśnienie powietrza
200
200 Pa
Moc
611
572 W
Prędkość
2593
SFP (czyste filtry)
2508 obr./min.
2.13
Temp. powietrza naw.
kW/m³/s
11
Poziom mocy akust.
°C
63
125
250
500
1k
2k
4k
8k
Całk.
Nawiew
dB(A)
50
58
71
71
75
77
74
67
81
Powietrze zewnętrzne
dB(A)
50
60
65
62
57
55
48
40
68
Wyrzut
dB(A)
61
60
70
72
76
77
72
61
81
Wywiew
dB(A)
47
56
65
59
57
54
51
40
67
Otoczenie
dB(A)
30
43
58
52
53
57
54
50
63
Odzysk ciepła
Nawiew
Wywiew
Temp. pow. na wlocie
-20
22 °C
Temp. powietrza wylotowa
11
-7 °C
Wilg. wzgl. na wlocie
90
40 %
Wilgotność wzgl. na wylocie
49
95 %
Spadek ciśnienia powietrza
109
144 Pa
Moc odzysku ciepła
21.1
kW
Sprawność temperaturowa
75
%
Sprawność temperaturowa odzysku ciepła zgodnie z PN-EN 308*
75
%
Typ wymiennika ciepła
Obrotowy
* kalkulacja dla temp. powietrza zewnętrznego +5°C, powietrze wywiewane +25°C, wilg. wzgl. 27%
Nazwa: TOPVEX SR04 HWH­R­CAV
TOPVEX SR04 HWH­R­CAV
TOPVEX SR04 HWH­R­CAV | Numer produktu: 25518
25518
Typ dokumentu: Product card
Product card
Product card | Data dokumentu: 2015­03­17
2015­03­17
2015­03­17 | Wykonane przez: Katalog online
Katalog online
2 / 5
Filtry
Nawiew
Wywiew
Początkowy spadek ciśnienia
79.6
39.4 Pa
Obliczeniowy spadek ciśnienia
196
171 Pa
Końcowy spadek ciśnienia
312
302 Pa
Prędkość powietrza
1.85
1.85 m/s
Klasa
F7
F5
Wymiary
Topvex SR04
M
N
Topvex SR03
650
603
Topvex SR04
750
603
Topvex SR06
900
603
A
B
C
D
E
F
G
H
I
J
K
1600
1041
850
1315
565
175
500
171
250
200
355
Nazwa: TOPVEX SR04 HWH­R­CAV
TOPVEX SR04 HWH­R­CAV
TOPVEX SR04 HWH­R­CAV | Numer produktu: 25518
25518
Typ dokumentu: Product card
Product card
Product card | Data dokumentu: 2015­03­17
2015­03­17
2015­03­17 | Wykonane przez: Katalog online
Katalog online
3 / 5
Nawiew
Wyrzut na
zewnątrz
1=
left
2=
right
Powietrze
świeże
Wywiew
Schemat elektryczny
(WD Topvex SR_TR04 230V 1N~.pdf, 243kB)
