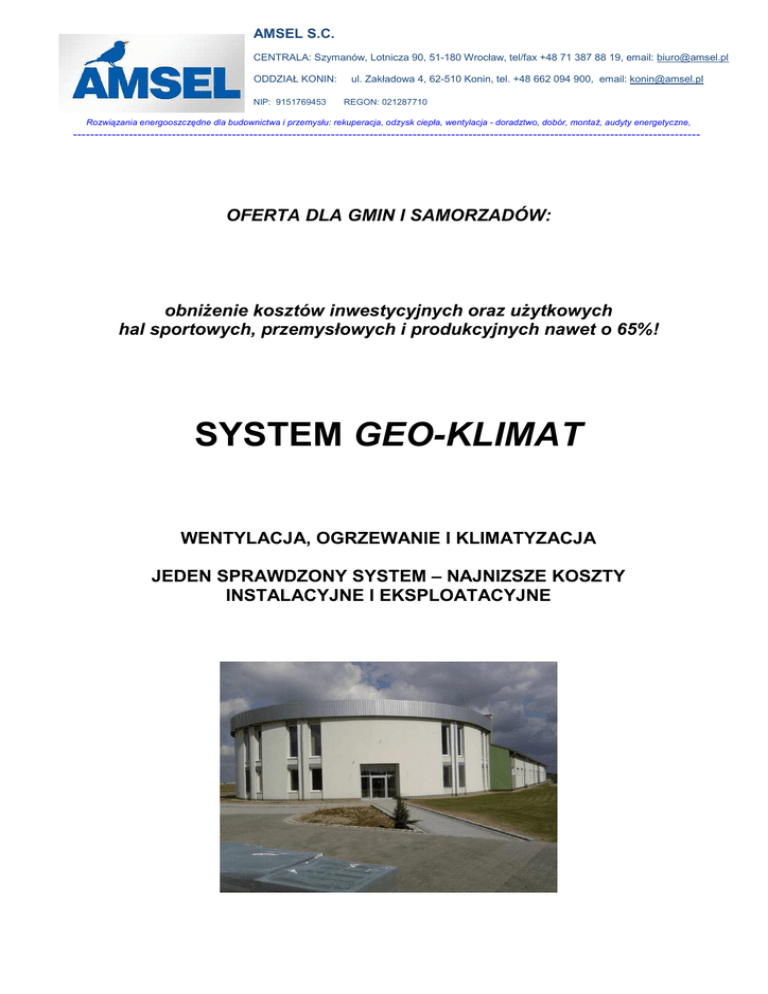

OFERTA DLA GMIN I SAMORZADÓW:
obniŜenie kosztów inwestycyjnych oraz uŜytkowych
hal sportowych, przemysłowych i produkcyjnych nawet o 65%!
SYSTEM GEO-KLIMAT
WENTYLACJA, OGRZEWANIE I KLIMATYZACJA
JEDEN SPRAWDZONY SYSTEM – NAJNIZSZE KOSZTY
INSTALACYJNE I EKSPLOATACYJNE
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
ZASTOSOWANIE W NOWYCH OBIEKTACH GMINNYCH I
SAMORZĄDOWYCH SYSTEMU GEO-KLIMAT ZAPEWNI:
- REDUKCJĘ KOSZTÓW EKSPLOATACYJNYCH BUDYNKU O OK. 65% W STOSUNKU DO
BUDYNKÓW OGRZEWANYCH METODAMI TRADYCYJNYMI
- REDUKCJĘ KOSZTÓW KLIMATYZOWANIA BUDYNKU O OK. 80% W STOSUNKU DO
BUDYNKÓW KLIMATYZOWANYCH METODAMI TRADYCYJNYMI
- MOśLIWOŚĆ UZYSKANIA DOFINANSOWANIA ZE WZGLĘDU NA INNOWACYJNOŚC
ZASTOSOWANYCH TECHNOLOGII
- MOśLIWOŚC UZYSKANIA DOFINANSOWANIA W RAMACH PROGRAMÓW:
- Program Rozwoju Obszarów Wiejskich 2007-2013, działanie „Odnowa i rozwój wsi”
- Regionalny Program Operacyjny Województw 2007-2013, działanie „Infrastruktura
energetyczna”, „Infrastruktura publiczna”, Infrastruktura sportowa i rekreacyjna
- Program Operacyjny Infrastruktura i Środowisko
Firma AMSEL oferuje wsparcie w przygotowaniu niezbędnej dokumentacji technicznej
związanej z realizacja projektu.
Zapewniamy takŜe kompleksową realizacje inwestycji lub nadzór inwestorski nad inwestycja
realizowaną lokalnie.
Z przyjemnością przedstawimy dokumentacje dotyczącą zuŜycia energii oraz kosztów
inwestycyjnych dotyczących zrealizowanych juŜ budynków wyposaŜonych w system GEOKLIMAT
Zapraszamy!
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
OPIS TECHNICZNY
ORAZ
PORÓWNANIE ENERGETYCZNE SYSTEMU
GEO-KLIMAT
W HALACH SPORTOWYCH
Przeznaczenie:
Układ wentylacyjno-grzewczy GEO-KLIMAT jest nowatorskim opatentowanym rozwiązaniem, słuŜącym do
ultra-energooszczędnej wentylacji i klimatyzacji nowobudowanych obiektów uŜyteczności publicznej. Dzięki
wykorzystaniu wbudowanej w centralę wentylacyjną pompy ciepła system zapewnia jednocześnie moŜliwość
ogrzania obiektu bez konieczności stosowania tradycyjnych systemów CO opartych na piecach.
System GEO-KLIMAT znajduje zastosowanie w szczególności w takich obiektach jak:
- sale gimnastyczne i hale widowiskowo- sportowe,
- budynki uŜyteczności publicznej
- pawilony handlowe i usługowe,
- teatry i kina,
- sale biurowe i konferencyjne,
- restauracje,
- hale produkcyjne o niskiej charakterystyce zapotrzebowania na ciepło,
- zakłady przetwórcze z niezbędnym układem chłodniczym (przetwórstwo spoŜywcze, np. warzywne i mięsne,
suszarnie i konfekcja ziół),
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
Obiekt w którym ma być zastosowany GEO-KLIMAT powinien charakteryzować się:
- dobrą izolacyjnością przegród zewnętrznych,
- niewielkim wpływem mostków cieplnych,
- skuteczną ochroną przed nagrzewaniem od promieniowania słonecznego,
- wysoką szczelnością pneumatyczną na poziome n50= 1 (konieczne jest wykonanie próby szczelności
budynku!!).
Funkcje systemu GEO-KLIMAT:
-wentylacja
-ogrzewanie nadmuchowe
-chłodzenie w lecie
-nawilŜanie naturalne i wtórne (opcja)
System GEO-KLIMAT składa się z:
- gruntowego powietrznego wymiennika ciepła PROVENT-GEO,
- centrali klimatyzacyjnej z pompą ciepła GEO-VENT
- automatyki sterującej
Gruntowy powietrzny wymiennik ciepła PROVENT-GEO
SłuŜy do ogrzewania powietrza wentylacyjnego w sezonie grzewczym. Energia cieplna z powietrza zuŜytego
bądź pozyskanego za pośrednictwem GWC słuŜy do zasilania powietrznej pompy ciepła centrali GEO-VENT .
Gruntowy wymiennik ciepła stanowi dolne źródło zasilające układ wentylacyjny i grzewczy obiektu. PoniewaŜ
cała energia potrzebna na cele grzewcze (dla zadanej temperatury obliczeniowej) pochodzi z bufora
ziemnego, dlatego odpowiednia energetyczna wydajność GWC ma kluczowe znacznie dla sprawnego
funkcjonowania systemu grzewczego. Wymienniki PROVENT-GEO w układach GEO-KLIMAT dobierane
są z zachowaniem zasady przewymiarowania , czyli doboru parametrów znacznie większych niŜ dla
standardowych zastosowań typowo wentylacyjnych.
Centrala GEO-VENT wyposaŜona jest w:
- pompę ciepła zmiennej wydajności typu DC INVERTER z elektronicznym zaworem rozpręŜnym,
- wysokoefektywny odzysk ciepła z powietrza usuwanego – sprawność rekuperatora do 92% !!!
- wentylatory komutowane elektronicznie EC o niskim zuŜyciu energii elektrycznej
- zespół przepustnic powietrznych realizujących poszczególne tryby pracy
- wbudowane tunele wyciszające pracę wentylatorów, które zdecydowanie zmniejszają poziom emitowanego
hałasu
Automatyka systemu nadzoruje pracą wentylatorów GWC, przepustnic i elementów wykonawczych centrali
na podstawie mierzonych wartości z czujników oraz według zaprogramowanych zadań. Oprócz funkcji
grzewczych i wentylacyjnych centrali, system zapewnia optymalizację procesu chłodzenia biernego (tylko
energią chłodu z GWC) - praca w programie „GEO-LATO”. Wydajność energetyczna i moŜliwości
regeneracyjnych złoŜa wymiennika są na bieŜąco monitorowane.
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
MontaŜ systemu PROVENT GEO
ZASADA DZIAŁANIA SYSTEMU GEO-KLIMAT
OKRES LATA:
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
OKRES ZIMOWY:
Cechy charakterystyczne systemu:
- radykalna minimalizacja strat wentylacyjnych układu
Za sprawą wstępnego podgrzania powietrza w GWC zimą do wartości co najmniej +3 st.C oraz wyjątkowo
wysokiej sprawności rekuperatora przeciwprądowego (do 92%) i optymalizacji wydajności wentylacji na
podstawie zawartości CO2, straty wentylacyjne wynoszą praktycznie tylko od 2% do 4% zapotrzebowania
na ciepło całego obiektu.
- całoroczna wymiana energetyczna układu: otoczenie - GWC - obiekt
Polega ona:
LATEM – na pobieraniu energii cieplnej z otoczenia do GWC, przy jednoczesnym oddawaniu chłodu z GWC
do budynku. Przy czym centrala wentylacyjna kieruje chłód za pośrednictwem świeŜego powietrza do obiektu
(poprzez by-pass), bądź wyprowadza chłód za sprawą rekuperacji na zewnątrz (gdy nie ma potrzeby
chłodzenia). MoŜliwe jest dodatkowe obniŜenie temperatury powietrza nawiewanego za pomocą pompy ciepła
w trybie „cool”.
ZIMĄ - na pobieraniu do budynku energii cieplnej zgromadzonej w GWC za pośrednictwem czerpanego
przez GWC świeŜego powietrza. Centrala, za pomocą pompy ciepła, przekazuje to ciepło do powietrza
nawiewanego. Dodatkowo rekuperator odzyskuje ciepło z powietrza usuwanego (sprawność do 92%).
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
-------------------------------------------------------------------------------------------------------------------------------------------------Energia cieplna potrzebna na cele grzewcze jest sumą energii odzyskanej z powietrza usuwanego, energii
zgromadzonej w GWC oraz dodatkowo w niewielkim stopniu energii z głębszych warstw gruntu (z pobliŜa
izoterm).
Oddawaniu ciepła przez GWC zawsze towarzyszy gromadzenie chłodu z powietrza zewnętrznego !
Opisane procesy są cykliczne i naturalnie zrównowaŜone, tzn. ilości ciepła pobranego z gruntu w przybliŜeniu
odpowiada ilość pobranego chłodu. Praca wymiennika nie ma więc charakteru eksploatacyjnego, w
przeciwieństwie do innych „dolnych źródeł pomp ciepła” które poprzez wpływanie na termikę ziemi mogą
działać destrukcyjnie na środowisko biologiczne.
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
Porównanie dwóch wariantów rozwiązania
ogrzewania i wentylacji sali gimnastycznej.
Wariant 1 .
Kotłownia olejowa oraz system wentylacyjny z odzyskiem ciepła
Układ wentylacji mechanicznej nawiewno-wywiewnej z odzyskiem ciepła 50% (wymiennik
krzyŜowy) i rozmraŜaniem poprzez by-pass realizujący dodatkowo funkcję ogrzewania nadmuchowego.
Ciepło do celów grzewczych dostarcza woda obiegowa z kotłowni olejowej.
Wariant 2.
System GEO-VENT
Układ wentylacyjno –grzewczo - klimatyzacyjny z wymiennikiem gruntowym PROVENT - GEO i centralą z
pompą ciepła GEOVENT. Średni odzysk ciepła na poziomie 87% zapewnia wymiennik przeciwprądowy
centrali oraz automatyka CO2 ( samoczynne pobieranie wymaganej ilości powietrza świeŜego według
stęŜenia CO2 wewnątrz budynku).
Dla celów porównawczych przyjęto:
- Vnom= 3500m3/h= 0,972m3/s
- Vśr= 1750m3/h
nominalna wydajność instalacji wentylacyjnej
średni przepływ powietrza świeŜego w ciągu sezonu grzewczego dla
wariantu 1
- Vco2= 1200m3/h
średni zoptymalizowany automatyką CO2 przepływ powietrza
świeŜego w ciągu sezonu grzewczego dla wariantu 2
- Pgn = 15 kW
nominalna moc pompy ciepła netto ( na wyjściu z centrali)
- Parametry powietrza zewnętrznego w/g norm dla Częstochowy
- Tp=+16 st C
normowa temperatura wewnątrz sali gimnastycznej
- Tz= -20 st C
obliczeniowa temperatura powietrza zewnętrznego
Dla Wariantu 1 przewidziana moc kotłowni na cele wentylacyjne wyniesie:
Pw= 0,972 x 1,2 x 1,05 x (+16 –(-20)) = 44 kW
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
-------------------------------------------------------------------------------------------------------------------------------------------------Oznaczenia danych w tabeli:
Tśr
- średnie temperatury powietrza zewnętrznego dla poszczególnych miesięcy sezonu
grzewczego
Qw1
- obliczone straty wentylacyjne dla wariantu 1, przy załoŜeniu Vśr=1750m3/h
N
- ilość godzin grzewczych w miesiącu
Tgwc
- średnie temperatury za gruntowym wymiennikiem ciepła PROVENT-GEO
Qw2
- obliczone straty wentylacyjne w kWh dla wariantu 2 (GEO-KLIMAT)
COP
- średnia miesięczna wartość sprawności energetycznej C.O.P. pompy ciepła centrali GEOVENT
Pg
- wartość średniej mocy grzewczej netto (na wyjściu) pompy ciepła dla danego miesiąca
Qg
- energia grzewcza dostarczoną przez pompę ciepła netto w danym miesiącu
Welg
- pobór energii elektrycznej przez pompę ciepła na cele grzewcze netto w danym miesiącu
Welw
- pobór energii elektr. przez pompę ciepła na pokrycie strat wentylacyjnych
Qw1= Vśr [m3/h] x 1,2 [kg/m3] x 1,05 [kJ/kgK] x (16 – T śr) [K] x N x S x k
S = 50%
- sprawność rekuperatora krzyŜowego
k
- współczynnik zwiększonego zuŜycia energii podczas mrozów (ochrona rekuperatora)
Przyjęto następujące wartości k:
k=1 dla IX,X
k=1,06 –XI
k=1,15 – XII
k=1,2 – I
k= 1,15 – II
k=1,06 – III
TABELA
Miesiąc
Tśr
IX
X
XI
XII
I
II
III
IV
V
+13,1
+8,3
+3,4
-0,6
-2,9
-1,8
+1,9
+7,4
+12,5
Qw1 [kWh]
130
1760
2970
4420
5160
3690
3430
1890
250
N [h]
150
744
720
744
744
677
744
720
150
Tgwc
+13,5
+12
+10
+6
+3,5
+3,7
+5,5
+8,1
+11,9
Qw2 [kWh]
40
163
220
330
490
440
430
310
40
Welw [kWh]
8
36
54
94
140
142
221
86
10
4,8
4,5
4,1
3,5
3,1
3,1
3,3
3,6
4,0
C.O.P.
Pg [kW]
3,0
4,3
6,2
13
14
13,5
10
8,2
3,4
Qg * [kW]
450
3200
4600
9360
10420
9070
7440
5900
510
Welg* [kWh]
450
710
1120
2640
3360
2920
2254
1640
130
Tpar śr.
+5
+2
0
-5
-9
-8
-6
-4
+4
Tskr śr.
+26
+28
+31
+32
+34
+33
+32
+28
+26b
Tpar śr – średnia w miesiącu temperatura odparowania czynnika chłodniczego pompy ciepła
Tskr śr – średnia w miesiącu temperatura skraplania czynnika chłodniczego
Sumaryczne straty wentylacyjne dla sezonu grzewczego wynoszą:
- wariant 1
- wariant 2
Qwsum1 = 27190 kWh
Qwsum2 = 2460 kWh
Sumaryczna energia cieplna dostarczona przez pompę ciepła netto w sezonie grzewczym:
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
Qg = 50950 kWh
ZuŜycie energii elektrycznej pompy ciepła w sezonie grzewczym
Wel = Welw +Welg = 791 +15 258 = 16 049 kWh
Centrale GEO-VENT wyposaŜone są w energooszczędne wentylatory EC (komutowane elektronicznie). Moc
elektryczna dwóch wentylatorów jest około 0,5 kW mniejsza od typowych rozwiązań stosowanych na rynku.
Wskaźnik efektywności energetycznej układu GEO-KLIMAT (nawiew + wywiew) - moc właściwa
wentylatorów:
1, 00 – 1,2 kW /(m3/s) lub
0,27 – 0,33Wh/ (m3/h)
(wymóg certyfikatu „Passivhaus Institut” dla budynków pasywnych to wartość max. 0,37Wh/ (m3/h))
W skali roku oszczędność energii elektrycznej z tytułu zastosowanych wentylatorów EC wyniesie około
3400kWh.
Koszt eksploatacyjny dodatkowej nagrzewnicy elektrycznej
Jeśli moc pompy ciepła pokrywa 100% zapotrzebowania na ciepło do Tzew = -5 st. C, to przy wartościach
temperatur zewnętrznych poniŜej - 5 st.C pozostała moc grzewcza pokryta zostaje elektryczną nagrzewnicą
wtórną. Obliczenie zuŜycia energii elektrycznej nagrzewnicy elektrycznej wykonano na podstawie
”stopniogodzin” występowania temperatur poniŜej -5 st.C dla przykładowych danych ze stacji meteo
„Warszawa –Okęcie”. Średnio w ciągu zimy zuŜycie energii elektrycznej nagrzewnicy wtórnej wyniesie
Wel2 = 2100 kWh
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
PORÓWNIE KOSZTÓW OGRZEWANIA
Wariant 1
Qwsum1 + Qg = 27190 kWh + 54590 kWh = 81780 kWh
W przeliczeniu na koszt ogrzewania olejem opałowym (3,1 zł/ 1litr) - 25 300 zł / sezon
Wariant 2
Wel – 3400kWh +Wel2 = 16049kWh– 3400kWh + 2100kWh = 14749 kWh energii elektrycznej
Przy załoŜeniu pracy dwutaryfowej (około 0,3zł/ 1kWh)
- 4 430 zł /sezon
Oszczędność w kosztach ogrzewania dla jednego układu wentylacyjno-grzewczego
GEO-KLIMAT o wydajności 3500m3/h wyniesie w tym wypadku ponad 20 000
PLN/sezon!
Dla obiektów większych, gdzie zastosowane są dwa układy GEO-KLIMAT róŜnica
w kosztach eksploatacyjnych wyniesie ponad 40 000 PLN/sezon.
Ponadto wariant 2 oferuje pełną klimatyzację (chłodzenie) na hali sportowej
przy
minimalnych kosztach eksploatacyjnych, bowiem ponad 80% chłodu w sezonie letnim
pochodzi z gruntowego wymiennika ciepła, a więc praktycznie niemal „za darmo”.
Opcja chodzenia dostępna będzie dla Wariantu 1 wyłącznie w przypadku dodatkowego
zainstalowania systemu klimatyzacyjnego oraz
ponoszeniu wysokich kosztów
eksploatacyjnych klimatyzatorów, co nie zostało uwzględnione w przedstawionym powyŜej
porównaniu
Powietrze pochodzące z gruntowego wymiennika ciepła jest w wysokim stopniu higieniczne. Poza
wstępnym filtrowaniem jest w znacznym stopniu oczyszczane z zarodników grzybów i pleśni oraz
bakterii chorobotwórczych. W okresie jesienno -zimowym powietrze wentylacyjne jest dowilŜane
wodą zawartą w gruncie , co dodatkowo istotnie wpływa na poprawę mikroklimatu w sali.
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
Wstępne załoŜenia do doboru systemu GEO-KLIMAT
1. Typ ogrzewania: nadmuchowe
2. System działa w następujących funkcjach: wentylacja, ogrzewanie, chłodzenie (klimatyzacja)
3.
Moce grzewcze central GEO-VENT:
GEO-VENT 2000
-
12 kW + 6-9 kW elektr.
GEO-VENT 3000
-
14 KW + 6-9 kW elektr.
GEO-VENT 3000 MAX -
19 kW + 6-9 kW elektr.
2
4. Wydajność grzewcza GWC PRO – VENT GEO 30÷40W/m termoizolacji.
5. Powierzchnie termoizolacji GWC do systemu dobiera się wg
2
6-7 (m3/h) powietrza przypada na 1 (m ) powierzchni termoizolacji
6. Ilość płyt wymiennika dobiera się wg;
35-40 (m3/h) powietrza przypada na 1 płytę GWC
7. Wymienniki mają być rozsunięte w kaŜdym rzędzie (minimum 0,7m rozsunięcia)
Wielkość centrali
GEO-VENT 2000
GEO-VENT 3000
GEO-VENT 3000 MAX
ilość płyt
56 - 60
80 - 88
88 – 96
powierzchnia termoizolacji
290-340 m2
430- 500 m2
500- 580 m2
8. Ilość energii grzewczej dostarczonej przez system w sezonie
GEO-VENT 2000
GEO-VENT 3000
GEO-VENT 3000 MAX
45 000 – 55 000 kWh
55 000 – 60 000 kWh
65 000 - 72 000 kWh
9. Średni sezonowy wskaźnik efektywności energetycznej pomp ciepła central
C O P = 3,6
C O P = 4,5
dla spręŜarek AC inverter
dla spręŜarek DC inverter
(nowego typu)
10. Moc chłodnicza układu GWC + GEO - VENT w trybie wentylacji (świeŜe powietrze)
dla Tzew= + 35st. C / 50%
GEO-VENT 2000
GEO-VENT 3000
GEO-VENT 3000 MAX
35 kW
50 kW
60 kW
ilość energii chłodu uzyskana z GWC
około 25 000 kWh
około 37 000 kWh
około 43 000 kWh
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
Wymagania dotyczące obiektu :
System przeznaczony jest tylko do obiektów dobrze ocieplonych i szczelnych.
1. Zapotrzebowanie na ciepło (grzanie) budynku pokryte jest w całości dzięki pompie ciepła
do temperatury zewnętrznej około -5 st. C. pozostała energia powinna zostać
dostarczona poprzez nagrzewnicę elektryczną lub wodną (opcja).
2. Budynek musi BEZWZGLEDNIE być szczelny. Konieczny jest protokół z próby
szczelności
- dopuszczalny wynik próby: maks. 1 krotność / 50 Pa
3. Organizację powietrza prowadzić jak ogrzewanie nadmuchowe (zasięgi, kierunki)
4. Okna muszą zostać zabezpieczone przed nadmiernym nasłonecznieniem (Ŝaluzje,
przesłony)
5. System pracuje z niemal identyczną wydajnością w ciągu całej doby (latem chłodzenie
nocne)
6. Nie stosujemy dowilŜania dla GWC pod budynkiem
7. Pod budynkiem montaŜ GWC przeprowadzamy „pod dachem”
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
BADANIA NA ZREALIZOWANYCH OBIEKTACH:
Temperatura powietrza za GWC, charakterystyka wykonana na podstawie pomiarów
w PRO – VENT Dąbrówka Górna.
Opory przepływu powietrza w GWC.
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
Opory przepływu powietrza przez rząd płyt GWC.
Nominalny przepływ 150÷250m3/h na rząd płyt.
Hydrauliczne opory przepływu powietrza jednej płyty:
∆P = 4Pa/m2/h
∆P = 11Pa/m2/h
AMSEL S.C.
CENTRALA: Szymanów, Lotnicza 90, 51-180 Wrocław, tel/fax +48 71 387 88 19, email: [email protected]
ODDZIAŁ KONIN:
NIP: 9151769453
ul. Zakładowa 4, 62-510 Konin, tel. +48 662 094 900, email: [email protected]
REGON: 021287710
Rozwiązania energooszczędne dla budownictwa i przemysłu: rekuperacja, odzysk ciepła, wentylacja - doradztwo, dobór, montaŜ, audyty energetyczne,
--------------------------------------------------------------------------------------------------------------------------------------------------
Informacje dodatkowe:
System GEO-KLIMAT standardowo wykonywany jest w układzie: jeden GWC PROVENT-GEO
+ centrala o wydajności 3500m3/h z pompą ciepła GEO-VENT. Układ taki przewidziany jest do
wentylacji, klimatyzacji i ogrzewania hali o powierzchni 500-700m2. Ilość miejsca potrzebna
pod GWC (pod posadzką hali) około 450 m2. Dla hal o większej powierzchni konieczne jest
zastosowanie zwielokrotnienia opisanego powyŜej układu.
System GEO-KLIMAT musi być projektowany przez projektanta o odpowiednim
doświadczeniu, dla uzyskania maksymalnych efektów działania układu GWC – centrala
wentylacyjna - pompa ciepła. Hala, w której zostanie zamontowany system GEO-KLIMAT
musi być budynkiem dobrze izolowanym i szczelnym (wskazana próba szczelności)
Orientacyjne oszczędności jednego układu GEO-KLIMAT 3000
tradycyjnymi (kotłownia, wentylacja z rekuperacją o sprawności 50%):
20000 PLN - grzanie
i
nad
układami
8000 PLN chłodzenie = 28000 PLN / rok
W przypadku porównania hali wyposaŜonej w system GEO-KLIMAT z analogiczną halą
wyposaŜoną w system wentylacji wywiewnej lub nawiewno-wywiewnej bez odzysku ciepła
oszczędności mogą być nawet dwukrotnie wyŜsze!
Koszt inwestycyjny systemu GEO-KLIMAT jest porównywalny z kosztem instalacji
standardowych, maksymalna róznica wynosi od 10 do 20%. Czas zwrotu nakładów
inwestycyjnych wynosi zaledwie od 1 do 2 lat.
Firma AMSEL jest autoryzowanym wykonawcą systemów GEO-KLIMAT w halach. Oferujemy
doradztwo, projekt, montaŜ i serwis systemów GEO-KLIMAT.
Bądź oszczędny
– korzystaj z darmowej energii dostarczanej przez naturę!
ZAPRASZAMY!
