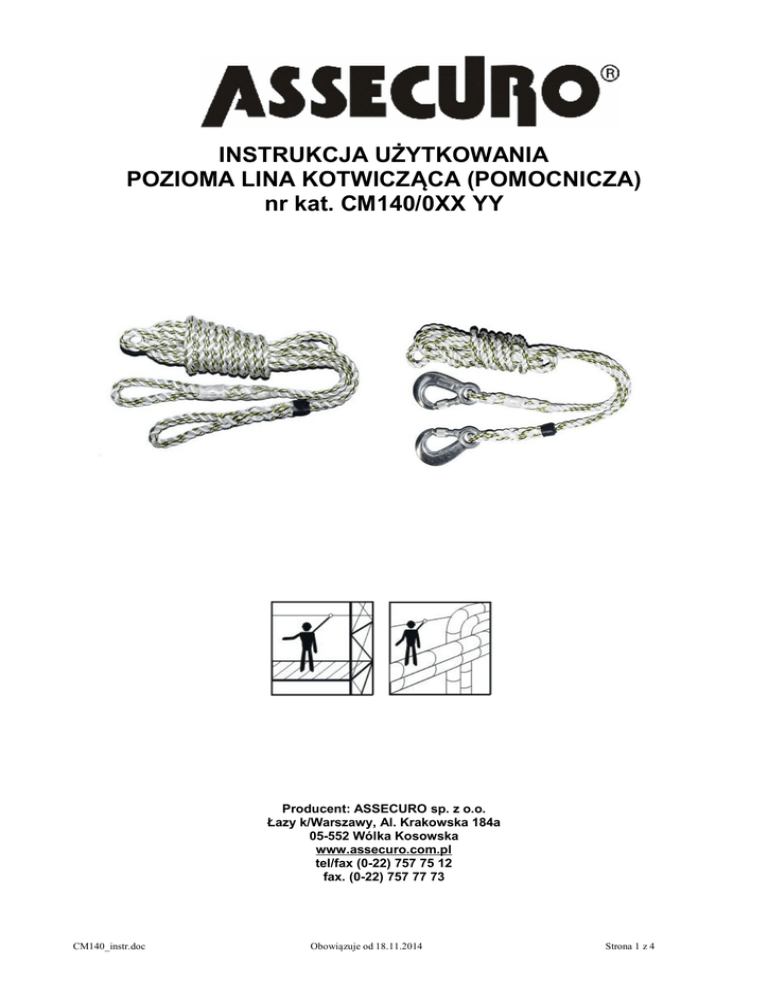

nr kat. CM140/0XX YY

INSTRUKCJA UŻYTKOWANIA
POZIOMA LINA KOTWICZĄCA (POMOCNICZA)
nr kat. CM140/0XX YY
Producent: ASSECURO sp. z o.o.
Łazy k/Warszawy, Al. Krakowska 184a
05-552 Wólka Kosowska
www.assecuro.com.pl
tel/fax (0-22) 757 75 12
fax. (0-22) 757 77 73
CM140_instr.doc
Obowiązuje od 18.11.2014
Strona 1 z 4
ZASTOSOWANIE
Pozioma lina kotwicząca (pomocnicza) nie może być użytkowana w sposób niezgodny z poniższą
instrukcją. Nie może być używana np. do podnoszenia czy przeciągania ładunku.
Producent nie ponosi żadnej odpowiedzialność za stosowanie wyrobu niezgodnie z jego
przeznaczeniem.
Pozioma lina kotwicząca (pomocnicza) jest liną o potwierdzonej wytrzymałości zgodnie z wymaganiami
normy PN-EN795.
Stanowi urządzenie kotwiczące klasy C zgodnie z normą PN-EN795. Służy do mocowania sprzętu ochrony
osobistej zabezpieczającego przed upadkiem z wysokości pojedynczego pracownika, podczas jego
przemieszczania się po poziomych fragmentach stanowisk pracy.
Może
być
wykorzystywana
do
wykonywania
poręczy
zabezpieczających,
barier asekuracyjnych, pomostów itp. oraz jako pozioma lina kotwicząca (klasa C wg PN-EN795)
Lina kotwicząca (pomocnicza) znajduje zastosowanie podczas pracy na wysokości przy budowie konstrukcji
stalowych, remontach mostów, suwnic, na zaporach i w dokach.
KONSTRUKCJA
Pozioma lina kotwicząca (pomocnicza) wykonana jest z liny poliamidowej, trójżyłowej kręconej o średnicy
14mm oraz elementów łączących (tylko w wersji z zatrzaśnikami aluminiowymi typu AJ510).
DANE TECHNICZNE
Średnica liny kotwiczącej (pomocniczej) - 14mm
Min. wytrzymałość liny na rozciąganie - 22kN
Długość liny kotwiczącej (pomocniczej) w metrach - wg zamówienia ( w oznaczeniu 0XX – np. 010)
Zakończenia (w oznaczeniu YY):
• pętla-pętla (PP)
• pętla z kauszą-pętla z kauszą (KK)
• zatrzaśnik aluminiowy – zatrzaśnik aluminiowy (lub inny zgodny z PN-EN 362) (GG)
• warianty mieszane (np. GP)
SPOSÓB UŻYTKOWANIA
Przed mocowaniem liny do konstrukcji należy dokonać kontroli jej stanu technicznego oraz sprawdzić
wytrzymałość punktów kotwiczących konstrukcji. Punkty kotwiczące powinny charakteryzować się minimalną
wytrzymałością zapewniającą przeniesienie siły o wartości 12 kN w kierunku, w którym obciążenia będą
działały podczas użytkowania.
Linę należy mocować do konstrukcji stałej w sposób uniemożliwiający jej samorzutne odczepienie lub
przesunięcie.
Przy projektowaniu stanowiska pracy, wykorzystującego linę jako poziomą linę kotwiczącą klasy C wg PNEN795, należy przewidzieć pod nim odpowiednią wolną przestrzeń uwzględniającą wydłużenie:
• liny (patrz tabela) i
• podzespołu łącząco-amortyzującego – amortyzatora włókienniczego wg PN-EN 355 lub urządzenia
samozaciskowego wg PN-EN 360 (należy zwrócić uwagę na prawidłową współpracę urządzenia
samohamownego z liną tzn. czy po zaistnieniu spadania nie następuje wysuwanie taśmy lub linki
urządzenia spowodowane reakcją liny kotwiczącej).
Napięcie liny powinno wynosić min. 50 N. Poniżej przedstawiona jest tabela, która określa maksymalne
pionowe przemieszczenie punktu przyłożenia siły na linie w zależności od odległości pomiędzy punktami
kotwiczącymi linę.
Odległość pomiędzy punktami kotwiczenia [m]
Wartość
pionowego
przemieszczenia
przyłożenia siły na linie zaczepowej [m]
5
10
15
20
25
1,5
3
5
6,5
8
punktu
Z uwagi na wydłużenie liny podczas hamowania upadku z wysokości dopuszcza się stosowanie liny
kotwiczącej o maksymalnej długości 5 m. W przypadku potrzeby stosowania lin o większej długości należy
użyć dodatkowych, pośrednich punktów kotwiczenia, którymi mogą być odpowiednio mocowane do
konstrukcji:
• Zaczep taśmowy nr kat.CB200 z zatrzaśnikiem nr kat. AJ501T lub AJ514
• Zaczep linkowy nr kat CJ100 z zatrzaśnikiem nr kat AJ501T lub AJ514
Pozioma lina kotwicząca przewidziana jest do stosowania przez pojedynczego pracownika.
CM140_instr.doc
Obowiązuje od 18.11.2014
Strona 2 z 4
Poziome liny kotwiczące (pomocnicze) wykonane w wersji bez zatrzaśników aluminiowych należy mocować
do konstrukcji przy pomocy elementów łączących (zatrzaśników) dopuszczonych do stosowania w systemach
zabezpieczających przed upadkiem z wysokości (zgodnych z PN-EN362) .
ZALECENIA, NAKAZY I ZAKAZY DOTYCZĄCE UŻYTKOWANIA
Przed pierwszym wydaniem urządzenia do użytkowania należy wypełnić kartę użytkownika (w kartach
użytkowania ostatnie siedem cyfr oznacza nr seryjny) .
Pozioma linę kotwiczącą (pomocniczą) należy chronić przed:
• bezpośrednim kontaktem z konstrukcjami o ostrych krawędziach
• otwartym ogniem i źródłami ciepła
• farbami, rozpuszczalnikami, kwasami, zasadami i innymi chemikaliami mogącymi uszkodzić linę
W przypadku narażenia na zmienne warunki klimatyczne lina kotwicząca (pomocnicza) nie może być
zamocowana do konstrukcji na stałe.
Przy mocowaniu liny kotwiczącej do konstrukcji należy zwrócić uwagę, aby lina nie była narażona na
przecięcie lub przetarcie.
Przed rozwieszeniem liny na konstrukcji należy upewnić się, że punkty kotwiczące spełniają wymagania
określone w punkcie dotyczącym sposobu użytkowania.
Należy również pamiętać, że skręcanie liny w odwrotnym kierunku do skrętu żył liny, może spowodować
powstanie trwałego rozkręcenia na odcinka liny (powstanie tzw. koszyczka).
Sprzyja temu : wieszanie się na linie połączone z jej odkręcaniem, przeciąganie liny przez zatrzaśnik,
podciąganie na linie ładunku itp.
Powstanie koszyczka nigdy nie dzieje się samoistnie i ww. działań należy unikać.
OKRES UŻYTKOWANIA, KONTROLE OKRESOWE, WYCOFANIE WYROBU Z UŻYTKOWANIA
Okres bezpiecznego użytkowania poziomej liny kotwiczącej (pomocniczej) wynosi 5 lat od daty pierwszego
wydania jej do użytkowania.
Po wykonaniu przeglądu przez ASSECURO okres użytkowania może zostać wydłużony.
Poziome liny kotwiczące (pomocnicze) podlegają kontroli:
• przed pierwszym użyciem - kontrola wykonywana przez osobę upoważnioną
• przed każdym użyciem - kontrola wykonywana przez użytkownika
Jeżeli w wyniku kontroli stwierdzono uszkodzenia lub istnieją wątpliwości co do poprawnego stanu
urządzenia należy wycofać wyrób z użytkowania i skontaktować się z producentem lub
autoryzowanym sprzedawcą.
• okresowej - co rok - kontrola wykonywana przez osobę upoważnioną lub serwis ASSECURO.
Wynik kontroli okresowej wraz z datą jej dokonania należy wpisać do załączonej Karty Użytkowania.
Poziomą linę kotwiczącą (pomocniczą) należy bezwzględnie wycofać z użytkowania w przypadku gdy:
• brała udział w powstrzymywaniu spadania
• minęło 5 lat od daty wydania jej do użytkowania lub 7 lat od daty produkcji
• stwierdzono uszkodzenie mechaniczne zatrzaśników
• stwierdzono uszkodzenie mechaniczne lub termiczne liny poliamidowej
• stwierdzono ślady styczności liny z chemikaliami
Niedopuszczalne jest dokonywanie zmian i napraw przez użytkownika. Celem dokonania naprawy
urządzenie należy przekazać do punktu serwisowego ASSECURO.
KONSERWACJA
Poziome lina kotwicząca (pomocnicza) wymaga raz w roku przeglądu przez upoważnioną osobę lub w
punkcie serwisowym ASSECURO. Poza tym lina kotwicząca (pomocnicza) nie wymaga dodatkowej
konserwacji. W przypadku zabrudzenia liny dopuszcza się przetarcie jej wilgotną szmatką i suszenie na
wolnym powietrzu w stanie rozwieszonym z dala od źródeł ciepła.
PRZECHOWYWANIE I MAGAZYNOWANIE
Poziome linę kotwiczącą należy przechowywać w suchym i przewiewnym miejscu z dala od źródeł ciepła w
warunkach uniemożliwiających zaistnienie uszkodzeń mechanicznych i chemicznych.
UWAGI
W przypadku odsprzedaży poza kraj przeznaczenia, osoba odsprzedająca, powinna dostarczyć powyższą
instrukcję w języku kraju, w którym sprzęt będzie użytkowany.
GWARANCJA
Produkt posiada 2-letnia gwarancję, liczoną od daty sprzedaży. Gwarancja dotyczy wszelkich wad
materiałowych i produkcyjnych.
CM140_instr.doc
Obowiązuje od 18.11.2014
Strona 3 z 4
W zakres gwarancji nie wchodzą: normalne zużycie, uszkodzenia wynikające z nieprawidłowego
użytkowania, magazynowania i transportu.
Gwarancji nie podlega wyrób: z nieczytelnym oznakowaniem, po dokonanych przeróbkach i modyfikacjach,
który podlegał naprawom w nieautoryzowanym serwisie.
Pełne warunki gwarancji dostępne na stronach www.assecuro.com.pl.
Gwarancja obowiązuje na terytorium Rzeczpospolitej Polskiej.
