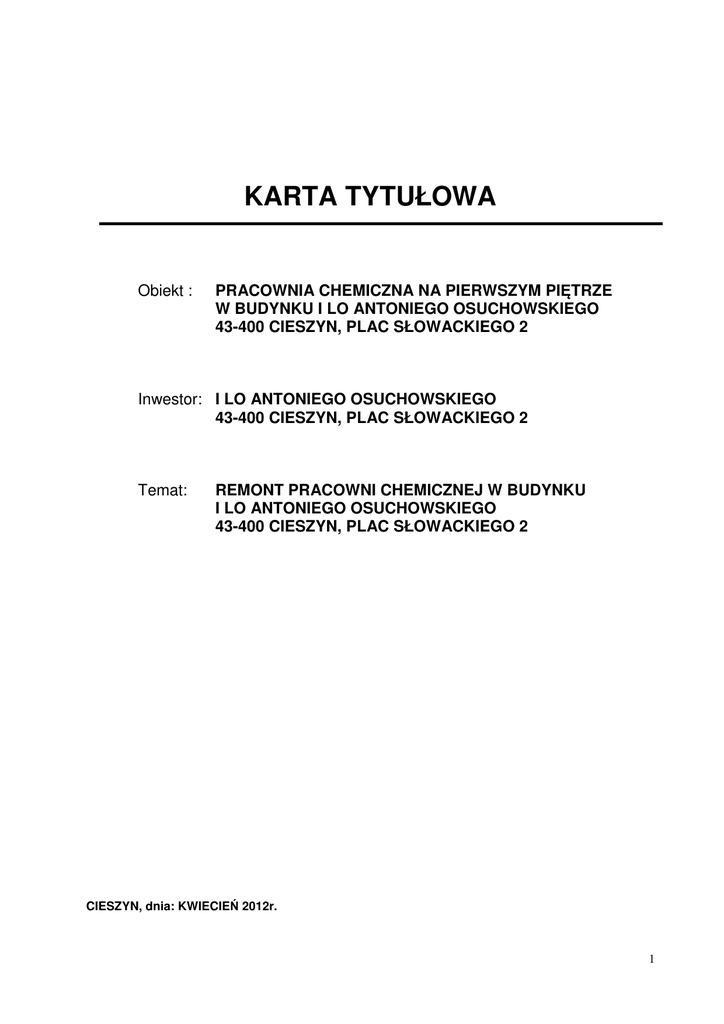

KARTA TYTUŁOWA

KARTA TYTUŁOWA
Obiekt :
PRACOWNIA CHEMICZNA NA PIERWSZYM PIĘTRZE
W BUDYNKU I LO ANTONIEGO OSUCHOWSKIEGO
43-400 CIESZYN, PLAC SŁOWACKIEGO 2
Inwestor: I LO ANTONIEGO OSUCHOWSKIEGO
43-400 CIESZYN, PLAC SŁOWACKIEGO 2
Temat:
REMONT PRACOWNI CHEMICZNEJ W BUDYNKU
I LO ANTONIEGO OSUCHOWSKIEGO
43-400 CIESZYN, PLAC SŁOWACKIEGO 2
CIESZYN, dnia: KWIECIEŃ 2012r.
1
SPIS TREŚCI
1. Karta tytułowa
2. Spis treści
3. Opis techniczny
4. Rzut pomieszczenia pracowni – rozmieszczenie mebli
5. Ogólny rzut pomieszczeń
2
OPIS TECHNICZNY
OPIS STANU ISTNIEJĄCEGO
W budynku I LO Antoniego Osuchowskiego na I piętrze zlokalizowane są
pomieszczenia pracowni chemicznej. Istniejące pomieszczenia objęte niniejszym
opracowaniem są w średnim stanie technicznym, nie występują widoczne uszkodzenia
konstrukcji, pomieszczenia natomiast są wyeksploatowane i zachodzi konieczność
wykonania remontu wraz z dostosowaniem do obecnych wymagań i potrzeb jakie musi
spełniać pracownia chemiczna.
OPIS STANU PROJEKTOWANEGO
1. FORMA ARCHITEKTONICZNA I FUNKCJA
Remont pracowni chemicznej projektowano z uwzględnieniem odpowiednich warunków
bezpieczeństwa użytkowania, zgodnie z warunkami technicznymi.
2. PROGRAM UŻYTKOWY
- powierzchnia użytkowy: 112,40 m2
3. UKŁAD FUNKCJONALNY:
Dzięki realizacji zamierzenia remontowego powstanie profesjonalna pracownia do
kształcenia młodzieży.
4. ZESTAWIENIE POWIERZCHNI POMIESZCZEŃ:
Nr pom.
Nazwa pomieszczenia
Powierzchnia
(m2)
Wys. pom.
(m)
Rodzaj
posadzki
1
2
3
4
5
istn.
posadzka
parkiet
gres
techniczny
gres
techniczny
wykładzina
pcv
01
PRACOWNIA – SALA ZAJĘĆ
61,31
3,94
02
ZAPLECZE PRACOWNI
14,53
3,94
03
SZATNIA
14,78
3,94
04
GABINET NAUCZYCIELA
21,78
3,94
RAZEM
112,40
5. ZAKRES ROBÓT REMONTOWYCH OBEJMUJE:
- remont pracowni chemicznej,
- remont zaplecza pracowni chemicznej,
3
- remont szatni pracowni chemicznej,
- remont gabinetu nauczyciela pracowni chemicznej.
5.1. Zakres robót remontowych w pomieszczeniu pracowni chemicznej – sala
zajęć:
- demontaż i rozbiórka istniejącego wyposażenia pomieszczenia wraz z wyniesieniem i
wywozem z budynku,
- naprawa uszkodzonych ścian,
- naprawa i uzupełnienie tynków wewnętrznych,
- malowanie sufitów i ścian farba emulsyjną akrylową z przygotowaniem podłoża pod
malowanie w kolorze uzgodnionym z użytkownikiem obiektu,
- przygotowanie pod malowanie i malowanie stolarki drzwiowej wraz z dopasowaniem i
wykonaniem drobnych napraw,
- czyszczenie i malowanie grzejników i rur centralnego ogrzewania,
- uzupełnienie i miejscowa przekładka posadzki z deszczułek parkietowych,
- cyklinowanie, szpachlowanie, gruntowanie i dwukrotne lakierowanie posadzek z
parkietu (lakier o dużej wytrzymałości),
- wymiana listew przyściennych,
- sprawdzenie, udrożnienie przewodów wentylacyjnych wraz z wymianą kratek
wentylacyjnych,
- wymiana wewnętrznej instalacji elektrycznej – gniazda wt. 1-faz, wyłączniki pt.,
dostosowanie i montaż dodatkowego wyposażenia w istniejącej rozdzielnicy dla
zasilania nowej tablicy bezpiecznikowej zamontowanej w biurku nauczyciela,
wykonanie pomiarów i sprawdzeń instalacji,
- wykonanie zasilania tablicy bezpiecznikowej TB,
- wykonanie tablicy bezpiecznikowej TB w biurku nauczyciela, demontaż gniazd i
instalacji w istniejących stolikach uczniowskich i biurku nauczyciela,
- wykonanie instalacji gniazd 1-fazowych, przewody prowadzić w rurach ochronnych,
montaż i podłączenie gniazd wt. 1-faz, wykonanie pomiarów i sprawdzeń instalacji –
instalacja dla stanowisk pracy uczniowskich i nauczyciela,
- instalację elektryczną należy wykonać zgodnie z obowiązującymi przepisami i
normami,
- wymiana wewnętrznej instalacji gazowej z dostosowaniem do nowych stanowisk
pracy, instalację wykonać w stanie odtworzeniowym, wykonać sprawdzenia i próby
szczelności instalacji,
- wymiana instalacji wodno-kanalizacyjnej wraz z podłączeniem nowej armatury i
nowych urządzeń sanitarnych, instalacja zostanie wymieniona aż do podejścia w
stropie pomieszczenia,
- dostawa i montaż wyposażenia pracowni zgodnie z zestawieniem określonym w
przedmiarze robót i wg układu określonym na dołączonym rzucie pomieszczenia,
- wykonanie z dygestorium wentylacji wyciągowej przez wykonanie otworu w ścianie
zewnętrznej budynku z obsadzeniem kratki wentylacyjnej i ułożenie rury wyciągowej,
- zabezpieczenie posadzek i stolarki na czas wykonania remontu.
5.2. Zakres robót w pomieszczeniu zaplecza pracowni chemicznej:
- demontaż i rozbiórka istniejącego wyposażenia pomieszczenia wraz z wyniesieniem i
wywozem z budynku,
- naprawa uszkodzonych ścian,
- naprawa i uzupełnienie tynków wewnętrznych,
- malowanie sufitów i ścian farba emulsyjną akrylową z wykonaniem gładzi gipsowych w
kolorze uzgodnionym z użytkownikiem obiektu,
- malowanie lamperii farbami olejnymi – wys. 1,60 m,
4
- przygotowanie pod malowanie i malowanie stolarki okiennej wraz z dopasowaniem i
wykonaniem drobnych napraw,
- przygotowanie pod malowanie i malowanie parapetów okiennych wewnętrznych
- przygotowanie pod malowanie i malowanie stolarki drzwiowej wraz z dopasowaniem i
wykonaniem drobnych napraw,
- czyszczenie i malowanie grzejników i rur centralnego ogrzewania,
- rozbiórka istniejących posadzek wraz z usunięciem gruzu z budynku i wywiezieniem,
- przygotowanie istniejącego podkładu betonowego pod ułożenie nowej,
- wykonanie posadzki z płytek gresowych (gres techniczny), posadzka ułożona na
zaprawie klejowej wraz z ułożeniem cokolików,
- sprawdzenie, udrożnienie przewodów wentylacyjnych wraz z wymianą kratek
wentylacyjnych,
- wymiana wewnętrznej instalacji elektrycznej – oprawy oświetleniowe (nowe oprawy
dostarczy Inwestor), gniazda wt. 1-faz, wyłączniki pt., wykonanie potrzebnej przeróbki
instalacji elektrycznej, wykonanie pomiarów i sprawdzeń instalacji,
- dostawa i montaż wyposażenia zaplecza pracowni,
- wykonanie z szafy odczynników chemicznych wentylacji wyciągowej przez wykonanie
otworu w ścianie zewnętrznej budynku z obsadzeniem kratki wentylacyjnej i ułożenie
rury wyciągowej,
- zabezpieczenie posadzek i stolarki na czas wykonania remontu.
5.3. Zakres robót w szatni pracowni chemicznej:
- demontaż i rozbiórka istniejącego wyposażenia pomieszczenia wraz z wyniesieniem i
wywozem z budynku,
- demontaż istniejącej armatury i przyborów i urządzeń sanitarnych wraz z demontażem
instalacji wodno-kanalizacyjnej i zaślepieniem podejść instalacyjnych,
- demontaż szafy wnękowej, rozbiórka fragmentu ścianki działowej,
- demontaż fragmentu instalacji gazowej wewnątrz pomieszczenia i zakorkowaniem
podejścia i wstawieniem zaworu gazowego, wykonanie próby szczelności instalacji,
- rozbiórka istniejących okładzin ściennych ceramicznych wraz z usunięciem gruzu z
budynku i wywiezieniem,
- naprawa uszkodzonych ścian,
- naprawa i uzupełnienie tynków wewnętrznych,
- malowanie sufitów i ścian farba emulsyjną akrylową z wykonaniem gładzi gipsowych w
kolorze uzgodnionym z użytkownikiem obiektu,
- przygotowanie pod malowanie i malowanie stolarki drzwiowej wraz z dopasowaniem i
wykonaniem drobnych napraw,
- naprawa i malowanie progów drzwi,
- czyszczenie i malowanie grzejników i rur centralnego ogrzewania,
- przygotowanie istniejącej posadzki pod nową okładzinę z usunięciem gruzu z budynku
i wywiezieniem,
- wykonanie posadzki z płytek gresowych (gres techniczny), posadzka ułożona na
zaprawie klejowej wraz z ułożeniem cokolików,
- sprawdzenie, udrożnienie przewodów wentylacyjnych wraz z wymianą kratek
wentylacyjnych,
- wymiana wewnętrznej instalacji elektrycznej – oprawy oświetleniowe (dostarczy
Inwestor), gniazda wt. 1-faz, wyłączniki pt., wykonanie potrzebnej przeróbki instalacji
elektrycznej, wykonanie pomiarów i sprawdzeń instalacji,
- zabezpieczenie posadzek i stolarki na czas wykonania remontu.
5
5.4. Zakres robót w gabinecie nauczyciela pracowni chemicznej:
- demontaż i rozbiórka istniejącego wyposażenia pomieszczenia wraz z wyniesieniem i
wywozem z budynku,
- demontaż istniejącej armatury i przyborów i urządzeń sanitarnych wraz z demontażem
instalacji wodno-kanalizacyjnej i zaślepieniem podejść instalacyjnych,
- demontaż dygestorium wraz z instalacja wyciągową,
- demontaż pieca gazowego wraz z demontażem nieczynnej instalacji gazowej
wewnątrz pomieszczenia i zakorkowaniem podejścia,
- rozbiórka istniejących okładzin ściennych ceramicznych i kamionkowych wraz z
usunięciem gruzu z budynku i wywiezieniem,
- naprawa uszkodzonych ścian,
- naprawa i uzupełnienie tynków wewnętrznych,
- malowanie sufitów i ścian farba emulsyjną akrylową z wykonaniem gładzi gipsowych w
kolorze uzgodnionym z użytkownikiem obiektu,
- przygotowanie pod malowanie i malowanie stolarki okiennej wraz z dopasowaniem i
wykonaniem drobnych napraw,
- przygotowanie pod malowanie i malowanie parapetów okiennych wewnętrznych
- przygotowanie pod malowanie i malowanie stolarki drzwiowej wraz z dopasowaniem i
wykonaniem drobnych napraw,
- czyszczenie i malowanie grzejników i rur centralnego ogrzewania,
- rozbiórka istniejących posadzek wraz z usunięciem gruzu z budynku i wywiezieniem,
- wykonanie podkładu z masy samopoziomującej pod posadzki z wykładzin pcv,
- wykonanie posadzki z wykładziny pcv wraz z wywinięciem na ściany, wykładzina
klejona do podłoża, zgrzewana na łączeniach
- sprawdzenie, udrożnienie przewodów wentylacyjnych wraz z wymianą kratek
wentylacyjnych,
- wymiana wewnętrznej instalacji elektrycznej – oprawy oświetleniowe (nowe oprawy
dostarczy Inwestor), gniazda wt. 1-faz, wyłączniki pt., wykonanie potrzebnej przeróbki
instalacji elektrycznej, wykonanie pomiarów i sprawdzeń instalacji,
- zabezpieczenie posadzek i stolarki na czas wykonania remontu.
Szczegółowy zakres robót został określony w przedmiarze robót, a układ pomieszczeń
wraz z wyposażeniem został określony na dołączonym rzucie pomieszczenia.
Usytuowanie i rozmieszczenie poszczególnych elementów wyposażenia pracowni
chemicznej uzgodnić z Dyrekcją szkoły i Inspektorem nadzoru.
6. OGÓLNE WARUNKI WYKONANIA ROBÓT:
Materiały budowlane winny odpowiadać atestom technicznym oraz posiadanym
aprobatom technicznym. Nie wolno stosować materiałów budowlanych nieznanego
pochodzenia nie posiadając atestów, aprobat i deklaracji.
Roboty budowlane winny być wykonane zgodnie z niniejszą dokumentacją projektową
zasadami sztuki budowlanej oraz obowiązującymi przepisami BHP i ppoż..
Planowany remont nie spowoduje zwiększenia zapotrzebowania wody, ani energii
elektrycznej, z związku z powyższym nie ma potrzeb występowania o zwiększenie
ilości dostarczonych do budynku mediów.
Wszystkie materiały pochodzące z rozbiórki wywiezione zostaną na koncesjonowane
składowisko odpadów.
6
Teren na którym odbywać będą się roboty należy oznakować tablicami ostrzegawczymi.
Dogodny i sprawny układ komunikacyjny pozwala na dojazd i dowóz maszyn i sprzętu
budowlanego.
Przed przystąpieniem do robót rozbiórkowych, montażowych pracownicy powinni być
poinstruowani o bezpiecznym sposobie jej wykonania. Przed dopuszczeniem
pracownika do pracy wykonawca robót obowiązany jest zaopatrzyć go w odzież
roboczą i ochronną zgodnie z obowiązującymi przepisami. Sprzęt ochrony osobistej
pracowników i sprzęt powinien posiadać atesty oraz instrukcje określające sposób jego
użytkowania, konserwacji i przechowania. Pracownicy narażeni na urazy mechaniczne,
wibrację oraz inne szkodliwe czynniki i zagrożenia związane z wykonywaną pracą
powinni być zaopatrzeni w sprzęt ochrony osobistej.
Na budowie powinien być urządzony punkt pierwszej pomocy obsługiwany przez
wyszkolonych w tym zakresie pracowników.
Przejścia i miejsca niebezpieczne powinny być oznakowane znakami ostrzegawczymi i
dobrze oświetlone zgodnie z obowiązującymi normami.
Gdy światło dzienne nie jest wystarczające oraz o zmroku należy zapewnić dostateczne
oświetlenie sztuczne.
Miejsca pracy, dojścia powinny być w czasie wykonywania robót oświetlone.
Punkty świetlne należy tak rozmieścić, aby zapewniały odczytanie tablic i znaków
ostrzegawczych na terenie przedmiotowej rozbiórki.
Wykonawca jest obowiązany do pełnienia nadzoru nad przestrzeganiem przepisów bhp
oraz egzekwowaniem od podwykonawców tych przepisów.
Roboty tynkarsko- gipsowe oraz malowanie ścian .
Wykonane zostaną drobne naprawy tynków uszkodzonych i głuchych.
Powierzchnia sufitów i ścian zostanie przed malowaniem przygotowana w zakresie
usunięcia istniejących powłok malarskich, zagruntowania, wykonania gładzi gipsowych.
Roboty malarskie
Na przygotowaną powierzchnię zgodnie z wymogami zostanie nałożona farba akrylowa,
kolorystyka ścian wg uzgodnień z Inwestorem, prace malarskie należy wykonać
zgodnie z normą: Roboty malarskie PN-69/B-10280/Ap1:1999. Malowanie ścian.
W komunikacji projektuje się lamperie olejne o wys. min. 1,6 m od poziomu podłogi.
Malowanie stolarki drzwiowej, okiennej, rur i grzejników farbami olejnymi po uprzednim
przygotowaniu powierzchni pod malowanie.
Posadzki.
Istniejące posadzki. W ich miejsc wprowadza się nowe posadzki - płytki gres
techniczny, odpowiednio do opisu na rysunkach.
Po wykonanych prac rozbiórkowych należy oczyścić powierzchnię mechanicznie
następnie wykonać cienkowarstwową posadzkę samopoziomująca około 1.0 cm ( lub
wykonać cienkowarstwowe podkłady cementowe z dodatkową wylewką
samopoziomującą przy różnicy grubości zastosowanych okładzin pomiędzy
istniejącym parkietem a płytkami gres.
Cokoliki przyścienne o wysokości 10 cm wykonane z tego samego materiału co posadzki.
Posadzka w pracowni chemicznej zostanie z parkietu, który poddany zostanie
remontowi.
7
7. INSTALACJE
Instalacja elektryczna
Prace wykonać zgodnie z obowiązującymi przepisami i normami (m.in. PN-EN 60305).
Wszystkie prace instalacyjne wynikające z zakresu niniejszego opracowania powinny
być wykonane przez wykwalifikowany i posiadający wymagane uprawnienia personel
zgodnie z “Warunkami technicznymi wykonania i odbioru robot budowlanych, cz. D
Roboty instalacyjne. - Instalacje elektryczne i piorunochronne w budynkach
użyteczności publicznej" oraz obowiązującymi normami.
Po wykonaniu instalacji należy dokonać pomiarów zgodnie z obowiązującymi
przepisami i normami, a ich wyniki przedstawić Inwestorowi.
Zastosowane wyroby winny mieć aktualne świadectwa dopuszczenia do stosowania, a
wyroby objęte wykazem stanowiącym załącznik do Rozporządzenia Rady Ministrów z
3.11.1999r. (Dz. Ustaw nr 5 z 2000 r.) certyfikaty na znak bezpieczeństwa „B”.
Wewnętrzną instalację wody zimnej projektuje się z rur PP cienkościenne PN 10
(SDR 11) (dla zimnej wody) systemu AQUATHERM o średnicach 20; 25.
Przewody prowadzić po ścianach, w miejscach gdzie to możliwe prowadzić pod
tynkiem. Zaletą projektowanych rur jest łatwość montażu, całkowite wyeliminowanie
korozyjności, małe opory przepływu oraz wyeliminowane zjawisko pocenia się rur.
Rury po zmontowaniu należy izolować poprzez nałożenie na przewody elementów z
pianki poliuretanowej TERMAFLEX PUR o gr. 20 mm o właściwej średnicy.
Przewody łączyć za pomocą zgrzewania. Całość instalacji montować zgodnie z
instrukcją montażu AQUATHERM. Roboty prowadzić powinny przedsiębiorstwa
posiadające wyspecjalizowane brygady.
Pod pionem oraz w miejscach jak na rozwinięciu należy zamontować zawory
odcinające kulowe.
Baterie zmywakowe zastosowano jako stojące.
Przygotowanie ciepłej wody użytkowej rozwiązano poprzez istniejący zasobnik
ciepłej wody znajdujący się w budynku szkoły – pomieszczenie kotłowni .
Instalacje wody ciepłej należy wykonać z rur PP grubościenny PN 20 (SDR 6) systemu
AQUATHERM o średnicach 20; 25.
Przewody ciepłej wody należy zaizolować elementami z pianki poliuretanowej
TERMAFLEX PUR o gr. 20 mm odpowiedniej średnicy.
Otulinę izolacyjną należy nałożyć na przewód po wykonaniu połączenia. Zwrócić
należy uwagę by zastosowana otulina posiadała średnice odpowiadającą średnicy
montowanej rury. Warunki wykonania instalacji jak dla wody zimnej.
Kanalizacja sanitarna
Ścieki sanitarne należy odprowadzić do istniejącej kanalizacji w budynku.
Projektowaną kanalizację sanitarną należy wykonać z rur PCW na wcisk
uszczelnionych pierścieniami gumowymi.
Pod pionem projektuje się czyszczak z PCV, zakończenie pionu rurą wywiewną pcw.
Instalacje wykonać z rur pcw fi 50 mm.
Całość robót, próby i odbiór instalacji, należy wykonać zgodnie z przepisami zawartymi
w “Warunkach technicznych wykonania i odbioru robót budowlano-montażowych” cz. II
Instalacje Sanitarne i przemysłowe oraz zgodnie z Rozporządzeniem Ministra
Gospodarki Przestrzennej i Budownictwa w sprawie warunkom jakim powinny
odpowiadać budynki i ich usytuowanie.
Wszystkie prace należy wykonać przy zachowaniu obowiązujących norm i przepisów z
zakresu bezpieczeństwa i higieny pracy ujętych w “Zbiorze przepisów ochrony pracy”
8
oraz zgodnie z Rozporządzeniem Ministra Budownictwa dn. 28.03.1972r. w sprawie
bezpieczeństwa i higieny pracy przy wykonaniu robót budowlano-montażowych i
rozbiórkowych.
Wszystkie zastosowane przy wykonaniu projektowanej instalacji materiały i urządzenia
muszą posiadać dopuszczenie do stosowania w budownictwie oraz stosowne atesty
higieniczne, energetyczne, bezpieczeństwa i pożarowe.
Wewnętrzna instalacja gazowa
Przewody instalacji gazowej, wykonać z rur stalowych bez szwu wg PN/H-74219, łą
Przewody gazowe należy prowadzić w miejscach łatwo dostępnych i suchych.
Przewody gazowe należy prowadzić po wierzchu ścian w odległości 2 cm od nich. Przy
przejściach przez przegrody konstrukcyjne (ściany, stropy) przewody należy prowadzić
w rurach ochronnych uszczelnionych szczeliwem. W przypadku przejść przez stropy
rury osłonowe powinny wystawać po 3 cm z każdej strony stropu.
Odległości przewodów gazowych od innych instalacji powinny wynosić:
- poziome przewody wodociągowe i kanalizacyjne 15 cm
- nie uszczelnione puszki instalacji elektrycznych 10 cm
- urządzenia elektryczne iskrzące (bezpieczniki, gniazda wtykowe) 60 cm
Przewody instalacji gazowej mogą krzyżować się i mogą być prowadzone wzdłuż
przewodów instalacji elektrycznej. Przewody gazowe prowadzi się powyżej instalacji
wodociągowej i kanalizacyjnej, łączyć za pomocą spawania.
Całość robót wykonać zgodnie z Dz. U. MGP i B Nr 75 z dn. 15-06-02.
Próbę na ciśnienie oraz rozruch instalacji wykonać zgodnie z „Warunkami Technicznymi
Wykonania i Odbioru Robót bud.-montaż.”, cz. II „Instalacje Sanitarne i Przemysłowe”,
przy użyciu sprężonego powietrza. Instalację należy uważać za szczelną, jeżeli
wytworzone ciśnienie 0,5 kg/cm2 (0,05 MPa) pozostanie niezmienione w ciągu 30 minut.
Próbę ciśnienia należy wykonać dwukrotnie:
1. próbie poddać tylko przewody rozprowadzające przed podłączeniem do odbiorników,
2. próbie poddać całość instalacji wraz z odbiornikami podłączonymi do sieci bez
gazomierza.
Odbiór prób ciśnieniowych musi być potwierdzony przez Inspektora Nadzoru
Przedstawiciela MSG.
9
