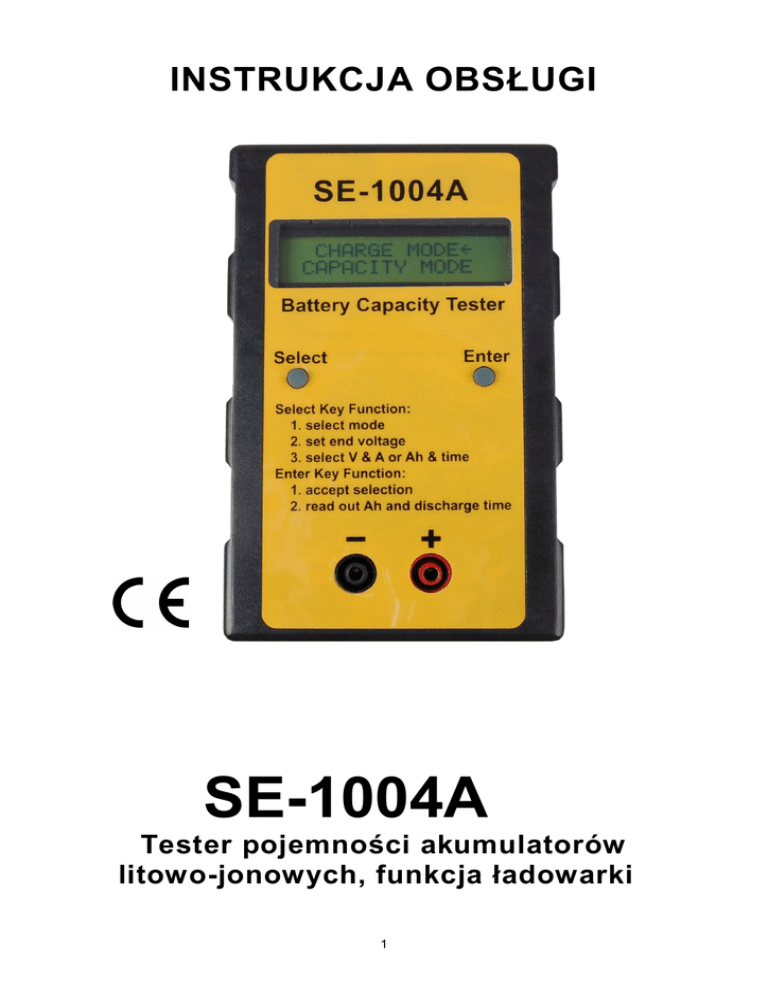

INSTRUKCJA OBSŁUGI
SE-1004A
Tester pojemności akumulatorów
litowo-jonowych, funkcja ładowarki
1
1. WPROWADZENIE
SE-1004A to mikroprocesorowy przyrząd przeznaczony do pomiarów pojemności
litowo-jonowych akumulatorów telefonów komórkowych co pozwala prawidłowo
ocenić ich stan. Pozwala na określanie stanu tych akumulatorów wg metody
ładowania i metody rozładowania (test pojemności
akumulatora). Przyrząd pozwala na ustawienie przez operatora napięcia
końcowego dla każdej z tych metod (domyślnie są ustawione wartości typowe
minimalnego napięcia rozładowania i maksymalnego napięcia ładowania). W
metodzie testu pojemności przyrząd wylicza iloczyn czasu rozładowania i prądu
rozładowania i podaje wynik pojemności w Ah na wyświetlaczu cyfrowym. Gdy
proces rozładowania lub ładowania akumulatora jest ukończony jest to
sygnalizowane przy pomocy alarmu akustycznego.
1.1. Właściwości
 Zakres pojemności akumulatorów: 0,500 Ah ~ 4,000 Ah
 Ustawienie manualne napięcia końcowego ładowania i rozładowania
Domyślne napięcie końcowe ładowania: 4,200 V
Domyślne napięcie końcowe rozładowania: 2,700 V
 Dwa tryby pracy: ładowanie i test pojemności
 Automatyczny alarm zakończenia testu
 Ocena stanu akumulatora z komunikatem: Good (w pełni sprawny), OK.
(dobry), Poor (zły)
1.2. Zastosowanie
 Do akumulatorów litowych
 Może być używany jako ładowarka akumulatorów komórkowych
 Pomiar pojemności akumulatorów telefonów komórkowych z
przeprowadzeniem podstawowej oceny jakości akumulatorów.
2
2. OPIS PRZYRZĄDU I JEGO CZĘŚCI SKŁADOWYCH
(1) Wyświetlacz LCD
(2) Przycisk „Select”
(3) Przycisk „Enter”
(4) Gniazdo zasilania
(5) Terminal „minus”
(6) Terminal „plus”
(7) Uchwyt baterii
(8) Wskaźnik LED
(9) Przycisk polaryzacji
(10) Adapter AC/DC
Funkcje przycisku „Select”
1. Wybór funkcji
2. Ustawienia napięcia końcowego
3. Wybór pomiędzy wyświetlaniem na LCD V & A lub Ah i czas rozładow.
4. Aktywacja funkcji ustawiania napięcia końcowego ładowania
Funkcje przycisku ‘Enter”
1. Akceptacja selekcji
2. Odczyt pojemności akumulatora i czasu rozładowania
3. Aktywacja funkcji ustawiania napięcia końcowego rozładowania
3. OBSŁUGA
3.1. Instalacja akumulatora
Najpierw należy zainstalować baterię, którą będziemy poddawać testom w
uchwycie baterii zapewniając odpowiednie ;położenie i kontakt sprężystych
zestyków uchwytu z wyprowadzeniami kontaktowymi „+” i „-„ akumulatora. Z
prawej stronie na dole uchwytu baterii znajduje się dioda sygnalizacyjna LED.
Jeżeli akumulator jest zainstalowany prawidłowo to dioda LED zaświeci w kolorze
zielonym. Jeżeli dioda nie świeci należy wcisnąć przełącznik stabilny znajdujący
się z lewej strony diody LED, który powoduje zamianę polaryzacji na wtykach
3
wyjściowych uchwytu. Po wciśnięciu przycisku dioda LED powinna zaświecić.
Jeżeli dioda nie świeci w żadnym z położeń przełącznika to albo nie ma dobrego
kontaktu z testowanym akumulatorem lub jest on całkowicie rozładowany
UWAGA: wtyki czerwony (+) i czarny (-) można podłączyć do testera odpowiednio
wtyk czerwony do terminala czerwonego (+) a czarny do terminala czarnego (-)
jeżeli świeci zielona dioda LED.
Podłączenia uchwytu baterii do testera dokonujemy zgodnie z rysunkiem niżej
3.2. Procedury obsługi
3.2.1. Ustawienie znamionowej pojemności akumulatora
Zazwyczaj znamionowa pojemność jest podawana w opisie akumulatora
na jego powierzchni. Po podłączeniu adaptera zasilania do testera na
ekranie LCD pojawi się następująca informacja:
Wciskanie przycisku „Select” powoduje zmiany wartości pojemności na
LCD. Poziom zwiększa się o 0,100 Ah przy każdym kolejnym wciśnięciu.
Max poziom ustawienia wynosi 4,000 Ah. Jeżeli odczyt osiągnie max poziom to następne wciśnięcie spowoduje powrót do początkowego wskazania
0,500 Ah. Przycisk „Enter” jest używany do zaakceptowania dokonanego
wyboru.
3.2.2. Wybór rodzaju testu.
Wciskając przycisk „Select” możemy wybierać pomiędzy dwoma rodzajami
pracy testera: ładowanie akumulatra lub sprawdzanie jego pojemności.
Ekran LCD do wyboru rodzaju pracy wygląda jak niżej:
4
;
3.2.3. Ładowanie akumulatora
Podczas ładowania tester pracuje jak ładowarka akumulatora. Jeżeli
proces ładowanie zostanie zakończony tester sygnalizuje to sygnałem
alarmu i odłącza ładowany obiekt.
W stanie naładowania Na ekranie LCD będzie pokazane końcowe napięcia
akumulatora i komunikat „finish” jak na widoku niżej:
Ustawienie napięcia końcowego ładowania akumulatora
Domyślne ustawienie fabryczne napięcia końcowe ładowania wynosi 4,200 V.
Jest to napięcie typowe do najczęściej spotykanych akumulatorów litowych.
Najczęściej nie ma potrzeby zmieniania nastawy tego napięcia. Jeżeli jest
niezbędna zmiana tego napięcia należy wcisnąć przycisk „Select” dla aktywacji
funkcji zmiany tego napięcia. Następnie każde wciśnięcie przycisku „Select”
zwiększa poziom napięcia końcowego o 50 mV, a wciskanie przycisku „Enter”
zmniejsza poziom tego napięcia o 50 mV. Zaprzestanie wciskania przycisków
przez ok. 5 sek spowoduje akceptację ustawionego poziomu napięcia
końcowego ładowania.
3.2.4. Metoda badania pojemności
W tej metodzie akumulator jest rozładowywany przez tester. Są to możliwe 2
sposoby wyświetlania na LCD wyników testu. Przez naciskanie przycisku
„Select” możemy przełączać te dwa ekrany z wynikami jak niżej:
Ustawienie napięcia końcowego rozładowania
Domyślne ustawienie fabryczne napięcia rozładowania wynosi 2,700 V.
Jest to napięcie typowe do najczęściej spotykanych akumulatorów litowych.
Najczęściej nie ma potrzeby zmieniania nastawy tego napięcia. Jeżeli jest
niezbędna zmiana tego napięcia należy wcisnąć przycisk „Select” dla aktywacji
funkcji zmiany tego napięcia. Następnie każde wciśnięcie przycisku „Select”
zwiększa poziom napięcia końcowego o 50 mV, a wciskanie przycisku „Enter”
5
zmniejsza poziom tego napięcia o 50 mV. Zaprzestanie wciskania przycisków
przez ok. 5 sek spowoduje akceptację ustawionego poziomu napięcia
rozładowania.
Jeżeli rozładowanie zostanie zakończone, włączy się sygnał akustyczny testera,
jednocześnie tester będzie oceniał wynik testu w stosunku do pojemności
znamionowej akumulatora jaka została wprowadzona do testera, wyświetli
wartość pojemności baterii i jej stan jako: Good (stan dobry), OK. (stan sredni),
Poor (stan zły):
Po alarmie składającym się z 10 sygnałów akustycznych tester przechodzi do
trybu ponownego naładowania akumulatora. W yświetlacz zmienia wskazania na:
Gdy naładowanie będzie pełne tester uruchomi 5 kolejnych sygnałów
akustycznych. Po tym możemy wcisnąć przycisk „Enter” lub „Select” dla
zrestartowania przyrządu i umożliwienia badania innego akumulatora.
3.2.5. Odczyt danych
Gdy test sprawdzania pojemności jest zakończony, wyniki testu (pojemność i
czas rozładowania) są zapamiętywane w pamięci testera automatycznie.
Podczas procesu ładowania, wciśnięcie „Enter” pozwala na obejrzenie na
wyświetlaczu wyniku ostatniego testu pojemności. Ten wynik będzie widoczny na
LCD w okresie ok. 4 sekund w postaci:
6
Jeżeli w pamięci testera nie są zgromadzone żadne dane wyświetlacz będzie
wyglądał następująco:
UWAGA: W celu uzyskania prawidłowego wyniku testu pojemności akumulatora,
powinien on być w pełni naładowany przed rozpoczęciem testu.
4. Zawartość zestawu
Po rozpakowaniu nowego miernika w zestawie powinny znajdować się
następujące elementy:
1. Tester akumulatorów
2. Uchwyt baterii
3. Adapter sieciowy AC/DC
4. Walizka transportowa
5. Instrukcja obsługi
Kompletność zestawu należy sprawdzić w momencie zakupu w obecności
sprzedawcy.
5. Specyfikacja
Wymiary(szer x gł x wys) [mm]: 92x40x145 (tester), 44x53x60 (adapter)
62x38x88 (uchwyt baterii)
Waga: ok. 182g (tester), 64g (adapter), 47g (uchwyt baterii)
Wyposażenie: Walizka transportowa, instrukcja obsługi
6. Obsługa bieżąca i serwis
Obsługa bieżąca testera polega na utrzymywaniu go w czystości. Obudowę
miernika należy czyścić miękką suchą szmatką ewentualnie wilgotną z niewielką
ilością delikatnych detergentów. Nie wolno używać rozpuszczalników ani środków
ściernych.
Wszelkie prace serwisowe związane z naprawą mogą być przeprowadzane
wyłącznie przez autoryzowane punkty serwisowe
7. Ochrona środowiska
Urządzenie podlega dyrektywie WEEE 2002/96/EC. Symbol obok
oznacza, że produkt musi być utylizowany oddzielnie i powinien być
dostarczany do odpowiedniego punktu zbierającego odpady.
Nie należy go wyrzucać razem z odpadami gospodarstwa
domowego. Aby uzyskać więcej informacji, należy skontaktować się
z przedstawicielem przedsiębiorstwa lub lokalnymi władzami odpowiedzialnymi za
zarządzanie odpadami.
