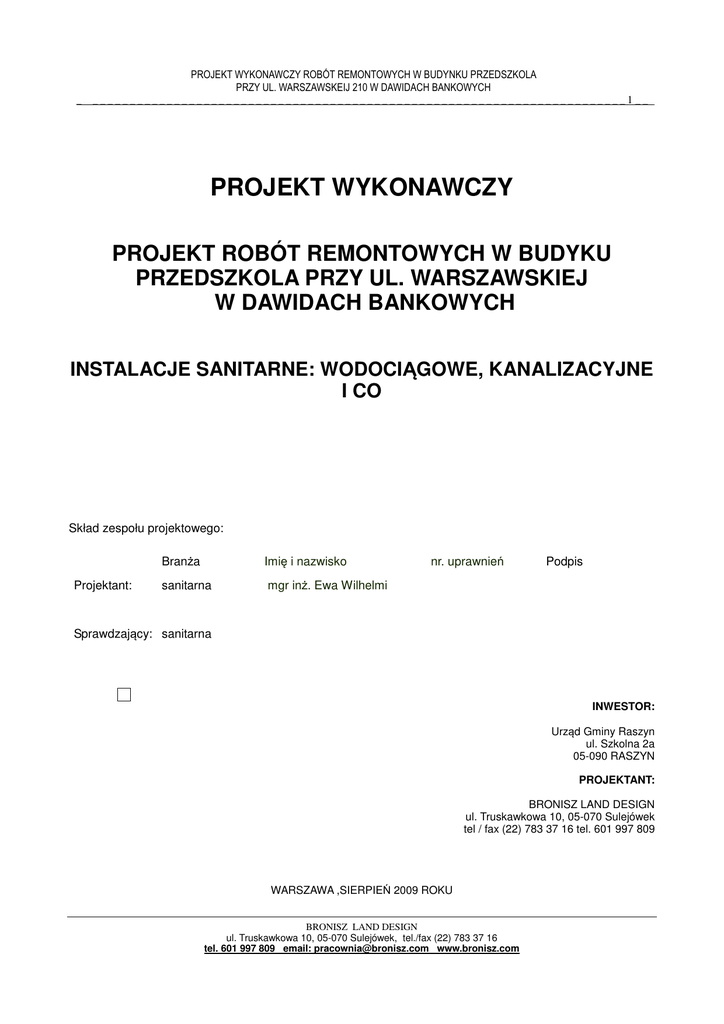

PROJEKT WYKONAWCZY ROBÓT REMONTOWYCH W BUDYNKU PRZEDSZKOLA
PRZY UL. WARSZAWSKEIJ 210 W DAWIDACH BANKOWYCH
________________________________________________________________________1__
PROJEKT WYKONAWCZY
PROJEKT ROBÓT REMONTOWYCH W BUDYKU
PRZEDSZKOLA PRZY UL. WARSZAWSKIEJ
W DAWIDACH BANKOWYCH
INSTALACJE SANITARNE: WODOCIĄGOWE, KANALIZACYJNE
I CO
Skład zespołu projektowego:
Projektant:
Branża
Imię i nazwisko
sanitarna
mgr inż. Ewa Wilhelmi
nr. uprawnień
Podpis
Sprawdzający: sanitarna
INWESTOR:
Urząd Gminy Raszyn
ul. Szkolna 2a
05-090 RASZYN
PROJEKTANT:
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek
tel / fax (22) 783 37 16 tel. 601 997 809
WARSZAWA ,SIERPIEŃ 2009 ROKU
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek, tel./fax (22) 783 37 16
tel. 601 997 809 email: [email protected] www.bronisz.com
_
PROJEKT WYKONAWCZY ROBÓT REMONTOWYCH W BUDYNKU PRZEDSZKOLA
PRZY UL. WARSZAWSKEIJ 210 W DAWIDACH BANKOWYCH
________________________________________________________________________2__
SPIS ZAWARTOSCI:
1.
OPIS TECHNICZNY
CZĘŚĆ RYSUNKOWA
- Instalacje sanitarne – Rzut parteru. Instalacja wodociągowe
- Instalacje sanitarne – Rzut piętra. Instalacja wodociągowe
- Instalacje sanitarne – Rzut parteru. Instalacja kanalizacyjne
- Instalacje sanitarne – Rzut piętra. Instalacja kanalizacyjne
- Instalacje sanitarne – Strych. Instalacja kanalizacyjna
- Instalacje sanitarne – Rzut parteru. Instalacja wodociągowe
- Instalacje sanitarne – Rzut parteru. Instalacja c.o.
- Instalacje sanitarne – Rzut piętra. Instalacja c.o.
- Aksonometria wody
- Instalacja c.o. - schemat
2.
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek, tel./fax (22) 783 37 16
tel. 601 997 809 email: [email protected] www.bronisz.com
S-1
S-2
S-3
S-4
S-5
S-6
S-7
S-8
S-9
S-10
_
PROJEKT WYKONAWCZY ROBÓT REMONTOWYCH W BUDYNKU PRZEDSZKOLA
PRZY UL. WARSZAWSKEIJ 210 W DAWIDACH BANKOWYCH
________________________________________________________________________3__
OPIS TECHNICZNY
1. Wstep
Niniejsze opracowanie zawiera projekt wymiany instalacji wod-kan i co dla remontowanego
budynku przedszkola przy ul. Warszawskiej 210 w Dawidach Bankowych.
2. Zakres opracowania
Niniejsze opracowanie zawiera w/w projekty w obrębie budynku, nie obejmuje przewodów
doprowadzających i przyłączy.
3. Opis projektowanych instalacji
3.1. Instalacja wodociągowa
Przewody wodociągowe będą doprowadzone do węzłów sanitarnych i kuchni.
Przewody zaprojektowano z rur warstwowych Pefix Pro z PE-Xc i Pefix Pro Fosta z
wzmocnione wkładką aluminiową, łączone poprzez kształtki zaciskane przed i za uszczelką;
kształtki i armatura kulowa z brązu.
Zakres średnic:
- φ20x2,3 – Pefix Pro,
- φ25x2,8 – Pefix Pro Fosta,
- φ32x3,2– Pefix Pro Fosta,
- φ40x3,5– Pefix Pro Fosta,
- φ50x4,0– Pefix Pro Fosta,
- φ63x4,5– Pefix Pro Fosta.
Zapotrzebowanie wody na podstawie normy PN-92/B-01706 dla przedszkola wyniesie:
- wanna
- 1x0,30 = 0,30
- umywalki
- 10x0,14 = 1,40
- wc
- 6x0,13 = 0,78
- zlewy
- 5x0,14 = 0,70
Razem qn = 3,18
Obliczeniowe sekundowe zapotrzebowanie wody wyniesie:
Q = 0,682x(qn)0,45 – 0,14 = 0,682x(3,18)0,45 – 0,14 = 1 l/s
W miejscu wejścia przewodu do budynku zainstalowany będą zawory odcinające oraz zawór
zwrotny antyskażeniowy EA291NF Danfoss Socla DN50.
Zawory zwrotne antyskażeniowe typu HA będą zamontowane przy zaworach ze złączką do
węża.
Poziome odcinki przewodów należy zabezpieczyć antyroszeniowo, np. izolacją K-Flex.
Grubość izolacji:
Lp.
Rodzaj przewodu lub komponentu
Minimalna grubość izolacji
cieplnej
(materiał 0,035 W/(m · K)1)
1
Średnica wewnętrzna do 22 mm
20 mm
2
Średnica wewnętrzna od 22 do 35 mm
30 mm
3
Średnica wewnętrzna od 35 do 100 mm
równa
rury
średnicy
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek, tel./fax (22) 783 37 16
tel. 601 997 809 email: [email protected] www.bronisz.com
wewnętrznej
_
PROJEKT WYKONAWCZY ROBÓT REMONTOWYCH W BUDYNKU PRZEDSZKOLA
PRZY UL. WARSZAWSKEIJ 210 W DAWIDACH BANKOWYCH
________________________________________________________________________4__
Ciepła woda dostarczana będzie z lokalnych podgrzewaczy ciśnieniowo-pojemnościowych.
Instalację ciepłej wody zaprojektowano z tych samych rur, co instalacje wody zimnej.
3.2. Instalacja kanalizacyjna
Modernizując przedszkole starano się w miarę możliwości wykorzystać istniejące piony.
Jedna z braku dokumentacji powykonawczej i tylko na podstawie inwentaryzacji
architektonicznej zlokalizowano trzy piony. Układ przyborów sanitarnych wymusił instalacje
dodatkowych pionów Ps1, Ps2 i Ps3. Część pionów będzie miała wspólne odpowietrzenie.
Ilość odprowadzanych ścieków przyjęto jako 100% zapotrzebowania wody.
Instalację kanalizacyjną zaprojektowano z rur PVC-U litego klasy N dla instalacji ponad
posadzką i klasy S prowadzone pod posadzką.
W pomieszczeniach kuchennych należy zamontować wpusty podłogowe ze stali nierdzewnej.
3.3. Instalacja c.o.
Do obliczeń strat ciepła przyjęto temperatury pomieszczeń:
- wiatrołap
+16°C
- przedsionek
+20°C
- magazynek
+20°C
- wc
+20°C
- kuchnia zmywalnia
+20°C
- przygotowalnia/mag lodówek
+16°C
- sala zajęć grupowych
+20°C
- pomieszczenie POM
+20°C
- komunikacja
+20°C
- jadalnia
+20°C
- łazienka
+24°C
- szatnia
+20°C
- pom. przybudówki
+20°C
- pokój intendentki
+24°C
- pom. pomoc
+24°C
- gabinet
+20°C
- sala gimnastyczna
+20°C
Współczynniki przenikania ciepła:
- ściana zewnętrzna
u = 0,31 W/m2K
- stropodach
u = 0,25W/m2K
- podłoga na gruncie
u = 0,45W/m2K
- drzwi
u = 2,2 W/m2K
- okna zewnętrzne/fasada u = 1,6 W/m2K (szyba u=1.1 W/m2K)
Bilans ciepła:
- instalacja c.o
Qco= 36,5 kW
- parametry instalacji
tz/tp = 80/65 °C
- stefa klimatyczna III temperatura zewnętrzna: -22 0C
- zasilanie instalacji c.o. z istniejącej na terenie zakładu kotłowni węglowej poprzez wymiennik
ciepła znajdujący się w przedsionku budynku.
Ogrzewanie budynku poprzez instalację centralnego ogrzewania systemu wodnego typu
BRONISZ LAND DESIGN
ul. Truskawkowa 10, 05-070 Sulejówek, tel./fax (22) 783 37 16
tel. 601 997 809 email: [email protected] www.bronisz.com
_
PROJEKT WYKONAWCZY ROBÓT REMONTOWYCH W BUDYNKU PRZEDSZKOLA
PRZY UL. WARSZAWSKEIJ 210 W DAWIDACH BANKOWYCH
________________________________________________________________________5__
zamkniętego z grzejnikami płytowymi PURMO zasilanymi od dołu.
Prowadzenie przewodów z rozdzielacza w przedsionku – podposadzkowe.
Instalacje co zaprojektowano z rur Pefix Pro i Pefix Pro Fosta.
Wymagania izolacji cieplnej przewodów i komponentów
Lp.
Rodzaj przewodu lub komponentu
Minimalna grubość izolacji
cieplnej
(materiał 0,035 W/(m · K)1)
1
Średnica wewnętrzna do 22 mm
20 mm
2
Średnica wewnętrzna od 22 do 35 mm
30 mm
3
Średnica wewnętrzna od 35 do 100 mm
równa
rury
średnicy
wewnętrznej
Pompa Grundfos UPE.25-40 B (karta w załączeniu)
UWAGA – Z BRAKU INFORMACJI O PARAMETRACH ISTNIEJĄCEGO PRZYŁĄCZA SIECI
CO PRZYJĘTO PARAMETRY ZASILANIA 110/90OC I NA TAKIE PARAMETRY PRZYJETO
NOWY WĘZEŁ. URZĄDZENIA TRZEBA DOBRAĆ NA ISTNIEJĄCE WARUNKI.
