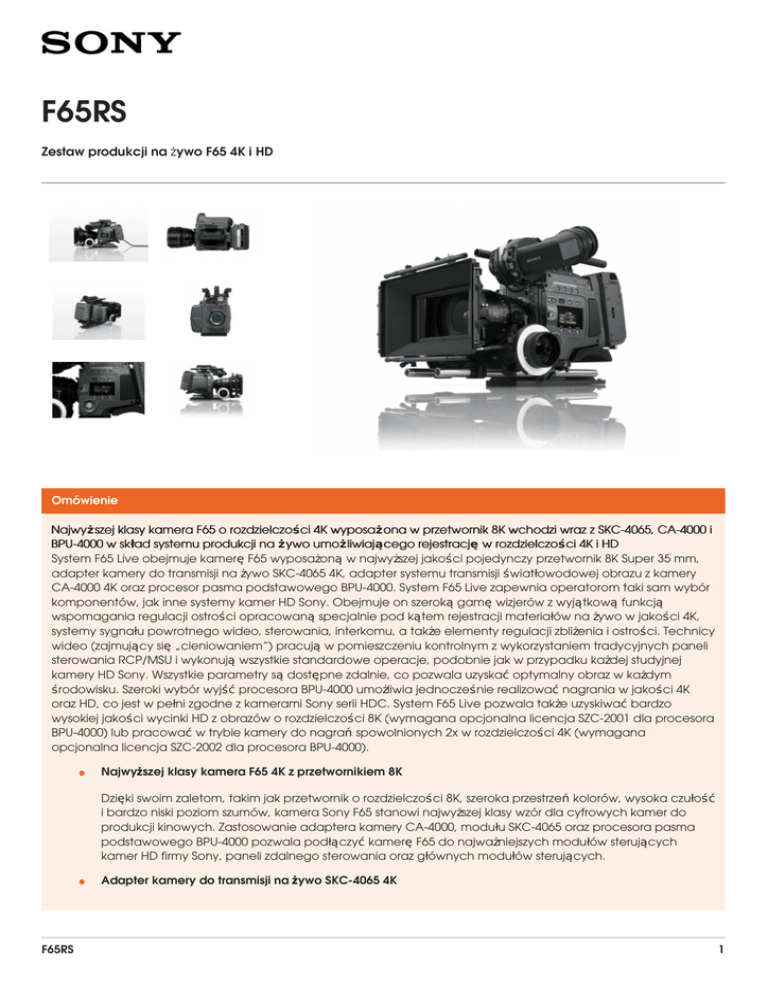

F65RS Brochure

F65RS
Zestaw produkcji na żywo F65 4K i HD
Omówienie
Najwyższej klasy kamera F65 o rozdzielczości 4K wyposażona w przetwornik 8K wchodzi wraz z SKC-4065, CA-4000 i
BPU-4000 w skład systemu produkcji na żywo umożliwiającego rejestrację w rozdzielczości 4K i HD
System F65 Live obejmuje kamerę F65 wyposażoną w najwyższej jakości pojedynczy przetwornik 8K Super 35 mm,
adapter kamery do transmisji na żywo SKC-4065 4K, adapter systemu transmisji światłowodowej obrazu z kamery
CA-4000 4K oraz procesor pasma podstawowego BPU-4000. System F65 Live zapewnia operatorom taki sam wybór
komponentów, jak inne systemy kamer HD Sony. Obejmuje on szeroką gamę wizjerów z wyjątkową funkcją
wspomagania regulacji ostrości opracowaną specjalnie pod kątem rejestracji materiałów na żywo w jakości 4K,
systemy sygnału powrotnego wideo, sterowania, interkomu, a także elementy regulacji zbliżenia i ostrości. Technicy
wideo (zajmujący się „cieniowaniem”) pracują w pomieszczeniu kontrolnym z wykorzystaniem tradycyjnych paneli
sterowania RCP/MSU i wykonują wszystkie standardowe operacje, podobnie jak w przypadku każdej studyjnej
kamery HD Sony. Wszystkie parametry są dostępne zdalnie, co pozwala uzyskać optymalny obraz w każdym
środowisku. Szeroki wybór wyjść procesora BPU-4000 umożliwia jednocześnie realizować nagrania w jakości 4K
oraz HD, co jest w pełni zgodne z kamerami Sony serii HDC. System F65 Live pozwala także uzyskiwać bardzo
wysokiej jakości wycinki HD z obrazów o rozdzielczości 8K (wymagana opcjonalna licencja SZC-2001 dla procesora
BPU-4000) lub pracować w trybie kamery do nagrań spowolnionych 2x w rozdzielczości 4K (wymagana
opcjonalna licencja SZC-2002 dla procesora BPU-4000).
•
Najwyższej klasy kamera F65 4K z przetwornikiem 8K
Dzięki swoim zaletom, takim jak przetwornik o rozdzielczości 8K, szeroka przestrzeń kolorów, wysoka czułość
i bardzo niski poziom szumów, kamera Sony F65 stanowi najwyższej klasy wzór dla cyfrowych kamer do
produkcji kinowych. Zastosowanie adaptera kamery CA-4000, modułu SKC-4065 oraz procesora pasma
podstawowego BPU-4000 pozwala podłączyć kamerę F65 do najważniejszych modułów sterujących
kamer HD firmy Sony, paneli zdalnego sterowania oraz głównych modułów sterujących.
•
F65RS
Adapter kamery do transmisji na żywo SKC-4065 4K
1
W związku z tym, że interfejs sygnału RAW w kamerze F65 jest inny niż w przypadku kamery PMW-F55,
dostępny jest specjalny adapter SKC-4065 umożliwiający zamontowanie modułu CA-4000 na korpusie
kamery. Pełni on także funkcję interfejsu głównych poleceń sterujących samej kamery, takich jak wybór
wielu formatów, parametrów migawki, filtra ND i wzmocnienia.
•
Adapter systemu transmisji światłowodowej obrazu z kamery CA-4000 4K
Pozwala efektywnie przekształcić F65 w kamerę systemu transmisji na żywo z wykorzystaniem interfejsu
światłowodowego SMPTE oraz pełnego zestawu złączy sygnałów audio, sterowania, promptera i innych.
W przypadku kamery F65 adapter CA-4000 wymaga użycia opcjonalnego wzmacniacza SKC-PB40.
•
Procesor pasma podstawowego BPU-4000
To kluczowe ogniwo systemu przekształca sygnał RAW (z wykorzystaniem metody Bayera) z kamery F65 na
sygnał 4K pasma podstawowego oraz konwertuje sygnał 4K na HD, wykonuje wycinki HD (wymagana
opcjonalna licencja SZC-2001) oraz umożliwia rejestrację spowolnioną 2x w rozdzielczości 4K (wymagana
opcjonalna licencja SZC-2002). W przypadku tradycyjnego cieniowania i kontroli wielu kamer procesor
BPU-4000 można podłączyć do modułów sterujących kamer Sony HDCU-2000/2500, paneli zdalnego
sterowania RCP-1000 oraz głównych modułów sterujących MSU-1000/1500.
F65RS
2
Funkcje
•
System F65 Live
System F65 Live pozwala rejestrować materiały w rozdzielczości 4K i HD w taki sam sposób jak w przypadku
każdej innej kamery studyjnej. Moduł światłowodowy CA-4000 umożliwia przesyłanie sygnału RAW 4K z
kamery PMW-F55 do procesora BPU-4000, który przetwarza sygnał RAW w czasie rzeczywistym. W celu
podłączenia modułu CA-4000 do kamery F65 wymagany jest adapter kamery do transmisji 4K na żywo SKC4065.
•
Jednoczesny sygnał wyjściowy 4K i HD
BPU-4000 umożliwia wysyłanie jednocześnie z sygnałem HD sygnału 4K lub QFHD. Sygnał RAW jest
przetwarzany w czasie rzeczywistym, co zapewnia pełną swobodę realizacji przy użyciu standardowych
krzywych Gamma 7x, HyperGamma 4x lub Gamma S-Log2.
•
Wycinki HD z obrazu 4K
Procesor BPU-4000 umożliwia stworzenie nawet 2 wyjść wirtualnej kamery HD jednocześnie z sygnałem na
żywo w rozdzielczości 4K. Pozwala to dostarczać kilka obrazów z pojedynczej kamery, co zwiększa
wydajność produkcji materiałów HD na żywo. Ta funkcja wymaga opcjonalnej licencji SZC-2001 dla
procesora BPU-4000.
•
4K i spowolniony obraz HD 2x
Dzięki opcji licencji SZC-2002 dla procesora BPU-4000, system F65 Live umożliwia rejestrowanie
spowolnionego materiału 4K z prędkością 2x (100p). Moduły serii HDCU-2000 są także wyposażone w wyjście
obrazu spowolnionego 2x w rozdzielczości HD (100i).
•
Wszechstronność zastosowań i akcesoriów
Dzięki swojej elastyczności, system F65 Live może być wykorzystywany w wielu różnych zastosowaniach.
Obsługuje on także szeroką gamę akcesoriów w pełni zgodnych z systemowymi kamerami Sony HD, takich
jak wizjery, panele zdalnego sterowania oraz moduły sterujące kamer.
•
Matryca CMOS Super 35 mm o rozdzielczości 20 megapikseli
Kamera F65 zapewnia najwyższą jakość obrazu w standardach HD/2K i True 4K. Kamera F65 oferuje 14 stopni
regulacji przysłony, wysoką czułość i bardzo niski poziom szumów. Ponadto zapewnia filmową reprodukcję
kolorów z niezrównaną gamą kolorystyczną.
•
Obrotowa migawka
Opcjonalna, mechaniczna migawka obrotowa eliminuje efekt obracającej się migawki, który często
występuje w przypadku przetworników CMOS.
•
Wbudowane filtry ND
Wraz z opcjonalną migawką obrotową dostarczane są cztery filtry szare (ND).
F65RS
3
Specyfikacja techniczna
Ogólne
• Wymagania dotyczące zasilania
Prąd stały od 10,5 V do 17 V
• Pobór mocy
ok. 65 W (działająca mechaniczna migawka obrotowa) (bez obiektywu i wizjera, w trybie 23,98PsF)
• Temperatura pracy
Od 32 do 104° F
Od 0°C do 40°C
• Temperatura przechowywania
Od -4° F do +140° F
Od -20°C do +60°C
• Waga
5,0 kg (6,5 kg z akcesoriami)
11 funtów (14 funtów 5 uncji z akcesoriami)
• Wymiary (szer. x wys. x głęb.)*[1]
9 × 8 × 10 1/8 cala (bez wystających elementów)
227 × 203 × 255 mm (bez wystających elementów)
Sekcja kamery
• Przetwornik obrazu (typ)
Jednoukładowy przetwornik CMOS o jakości równoważnej Super 35 mm
• Przetwornik obrazu (ilość pikseli)
20 M (całkowita), 19 M (efektywna)
• Współczynnik proporcji
• Wbudowane filtry
17:9
Jasny, ND0.9 (1/8ND), ND1.2 (1/16ND), ND1.5 (1/32ND), ND1.8 (1/64ND)
• Czułość ISO
ISO800
• Mocowanie obiektywu
Mocowanie typu PL
• Długość ogniskowej kołnierza
52,00 mm (+/-0,04 mm, regulacja z krokiem 0,01 mm poprzez wymianę podkładki)
• Swoboda
14 stopni
• Rejestracja
• Zniekształcenie
W zakresie 0,02% (wszystkie strefy, bez obiektywu)
Poniżej mierzalnego poziomu (bez obiektywu)
• Czas otwarcia migawki
Od 1/24 s do 1/6000 s (23,98PsF)
• Kąt migawki
Od 4,2° do 360° (migawka elektryczna), od 11,2° do 180° (mechaniczna migawka obrotowa)
• Balans bieli
3200 K, 4300 K, 5500 K
• Wzmocnienie
-6, -3, 0, 3, 6, 9, 12 dB
• Krzywa gamma
Gamma S-Log2, ustawienie użytkownika
HG7, HG8
Wejście/wyjście
• Wejście audio
CH-1/CH-2: złącze typu XLR 3-stykowe (żeńskie) (x2), złącze liniowe/mikrofonowe/mikrofonowe +48 V (przełączane) z SR-R4
• Wejście DC
Złącze 8-stykowe Lemo (męskie) (x1), napięcie stałe od 10,5 V do 17 V, napięcie stałe od 20 V do 30 V
napięcie stałe 24 V: złącze 3-stykowe (x1), maks. 4 A
Napięcie stałe 12 V: 11-stykowe (x1), maks. 4 A
• Wizjer
Złącze 20-stykowe (x1), cyfrowy interfejs wizjera (x1) (obsługa zostanie dodana w ramach przyszłych aktualizacji)
• Obiektyw
12-stykowe (×1)
• Wyjście SDI
• Wyjście HD-Y
• Wejście/wyjście kodów czasowych
F65RS
BNC (x2), HD-SDI (4:2:2)
BNC (x1), 75 Ω , 1,0 Vp-p
Wejście TC (x1), wyjście TC (x1) z SR-R4
4
• Wejście blokady generatora
BNC (x1), 75 Ω , 3-poziomowa synchronizacja HD, 0,6 Vp-p
• Pilot
8-stykowe (×1)
• Wejście/wyjście zewnętrzne
5-stykowe Lemo (żeńskie) (x1)
• Ethernet
RJ-45 (x1), 10BASE-T/100BASE-TX
• Złącze stopki mocowania obiektywu
• USB
• Wyjście słuchawkowe
• Karta pamięci „Memory Stick”
(MS)/SD
4-stykowe (x2), zgodne z systemami ARRI LDS (Lens Data System) i Cooke /I (Intelligent Electronic Lens System)
Typ A, USB 2.0 Hi-Speed (x1)
Gniazdo stereofoniczne minijack (x1)
Złącze combo (x1) Obsługa kart pamięci „Memory Stick Duo”, „Memory Stick PRO Duo” Obsługa kart pamięci SD i kart pamięci SDHC do
klasy 10
Akcesoria w zestawie
• Akcesoria w zestawie
Płytka mocująca wizjera (1)
Płytka podnośnika (1)
Złącze kabla zasilającego (8-stykowe LEMO) (1)
Instrukcja obsługi (CD-ROM) (1)
Przewodnik dotyczący użytkowania (1)
Uchwyt środkowy (1)
Pas z zaciskiem przewodów (1)
Uchwyt pasa (1)
Drążek karbonowy o średnicy 19 mm (1)
+B3 × 5 śrub (4)
Uwagi
• Uwaga
F65RS
*[1] Podano przybliżone wymiary.
5
Akcesoria
Karty rozszerzeń, moduły i dodatki
SR-512S25
Karta pamięci SRMemory o
pojemności 512 GB i
gwarantowanej prędkości
zapisu 2,5 Gb/s
CBK-WA01
Adapter Wi-Fi do
rozwiązania XMPilot
wykorzystującego
metadane planowania
SR-512S55
Karta pamięci SRMemory
Card 512 GB z
gwarantowaną szybkością
zapisu 5,5 Gb/s
Mikrofon kierunkowy
ECM-678
Shotgun Electret condenser
microphone
Panele kontrolne
RM-B170
Niedrogi ręczny moduł
zdalnego sterowania
kamerami studyjnymi i
kamkorderami firmy Sony
Monitory OLED
PVM-741
7,4-calowy monitor OLED
TRIMASTER EL z dwoma
wejściami 3G/HD/SD-SDI i
inteligentnymi funkcjami.
SRMASTER
SR-D1
Kompaktowy moduł
pamięci SRMASTER
Obiektywy i adaptery do
obiektywów
SCL-PK3/F
Zestaw 3 obiektywów do
kamer CineAlta 4K na
mocowanie PL (kalibracja w
stopach)
SR-PC4
Urządzenie do przesyłania
danych SRMASTER
SCL-PK3/M
Pakiet 3 obiektywów
CineAlta 4K z mocowaniem
PL (metrycznych)
F65RS
SR-R4
Przenośny rejestrator
SRMASTER do kamery F65
6
SCL-PK6/F
Zestaw 6 obiektywów do
kamer CineAlta 4K na
mocowanie PL (kalibracja w
stopach)
Wizjery
DVF-EL100
Cyfrowy wizjer HD z 0,7calowym kolorowym
ekranem OLED
SCL-PK6/M
Zestaw 6 obiektywów
CineAlta 4K z mocowaniem
PL (metrycznych)
DVF-L700
Cyfrowy wizjer z 7-calowym
kolorowym ekranem LCD o
rozdzielczości Full HD
Pamięć i nośniki SR
HDVF-C30WR
SR-1TS25
Karta SRMemory: 1 TB
pojemności i 2,5 Gb/s
gwarantowanej prędkości
zapisu
2,7-calowy kolorowy wizjer o
wysokiej rozdzielczości
SR-1TS55
Karta SRMemory: 1 TB
pojemności i 5,5 Gb/s
gwarantowanej prędkości
zapisu
SR-256S55
Karta pamięci SRMemory o
pojemności 256 GB i
gwarantowanej prędkości
zapisu 5,5 Gb/s
