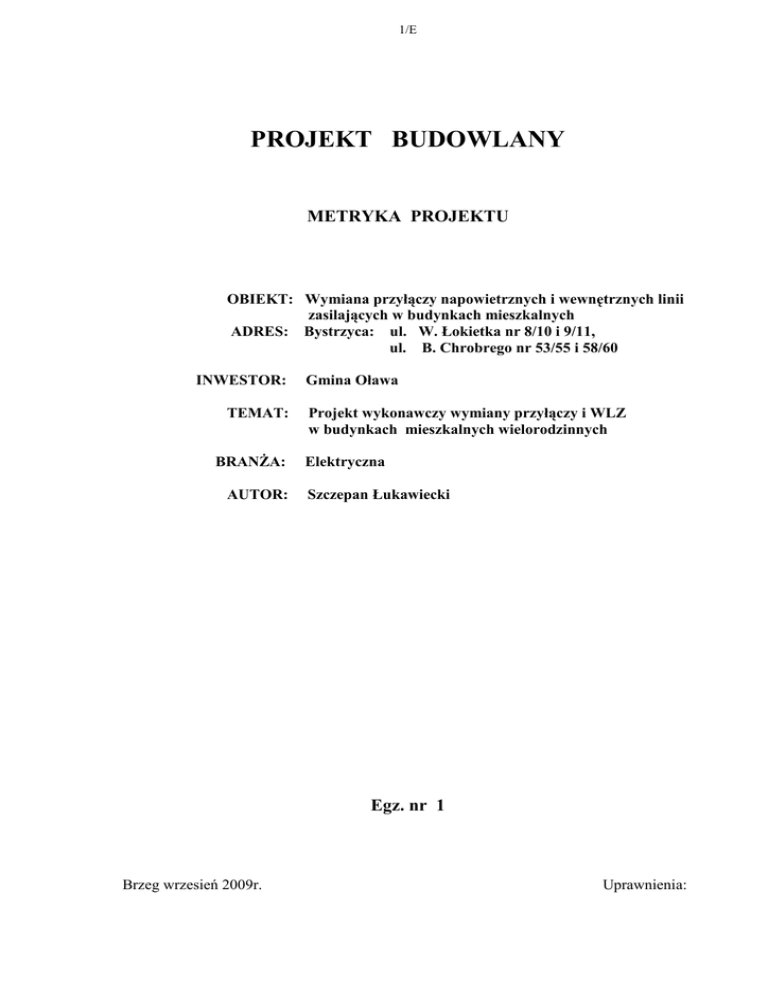

1/E
PROJEKT BUDOWLANY
METRYKA PROJEKTU
OBIEKT: Wymiana przyłączy napowietrznych i wewnętrznych linii
zasilających w budynkach mieszkalnych
ADRES: Bystrzyca: ul. W. Łokietka nr 8/10 i 9/11,
ul. B. Chrobrego nr 53/55 i 58/60
INWESTOR:
TEMAT:
BRANŻA:
AUTOR:
Gmina Oława
Projekt wykonawczy wymiany przyłączy i WLZ
w budynkach mieszkalnych wielorodzinnych
Elektryczna
Szczepan Łukawiecki
Egz. nr 1
Brzeg wrzesień 2009r.
Uprawnienia:
2/E
ZAWARTOŚĆ OPRACOWANIA
1.
Warunki przebudowy wydane przez R.D. Strzelin;
2. Opis techniczny str. 1 ÷ 4;
3. Plan przyłączy napowietrznych 0,4kV rys. nr 1/E;
4. Rysunek i schemat szafki złączowej rys nr 2/E.
5. Rysunek i schemat instalacji w mieszkaniu rys nr 3/E.
6. Rzuty kondygnacji i schematy budynku nr 8/10
7. Rzuty kondygnacji i schematy budynku nr 9/11
8. Rzuty kondygnacji i schematy budynku nr 53/55
9. Rzuty kondygnacji i schematy budynku nr 58/60
3/E
OPIS TECHNICZNY
1. Podstawa opracowania:
- Zlecenie Inwestora
- Warunki przyłączenia wydane przez Rejon Dystrybucji w Strzelinie;
- Uzgodnienia międzybranżowe;
- Obowiązujące przepisy i normy.
2. Przedmiot opracowania:
Przedmiotem opracowania jest projekt techniczny wymiany przyłączy napowietrznych NN
z nieizolowanych AL 16mm2 na izolowane AsXSn 4x25mm2, wymiany wewnętrznych linii zasilających i przeniesienie
istniejących układów pomiarowych do szaf pomiarowych w budynkach mieszkalnych wielorodzinnych nr 8/10 i 9/11
przy ul. W. Łokietka, nr 53/55 i 58/60 przy ul. B.Chrobrego w Bystrzycy.
3. Teren objęty opracowaniem:
Opracowanie obejmuje działki nr 1359, 840, 1354/1 i 1360.
4. Zakres opracowania:
Niniejsze opracowanie obejmuje wymianę istniejących przyłączy napowietrznych NN, montaż złączy
napowietrznych ZN-1, montaż tablic rozdzielczych WLZ, wymianę istniejących WLZ, przebudowę istniejących układów
pomiarowych, wykonanie nowych linii zasilających mieszkania
i montaż tablic mieszkaniowych TM.
4.1. Wymiana przyłączy napowietrznych 0,4kV:
4.1.1. Budynek nr 8/10 ul. W. Łokietka: istniejące przyłącze napowietrzne wykonane przewodem
2 x AL 16mm2 należy zdemontować. Po tej samej trasie poprowadzić nowe przyłącze przewodem AsXSn 4x25mm2.
Stosować naprężenia 10MPa. Wielkość zwisu 1,0m. Istniejące słupy przelotowe
Pb/Żn nr 19/91 i 19B/91 spełniają wymogi obciążeń mechanicznych i pozostają bez zmian.
Przy odejściu przyłącza na linii zamontować ochronniki przeciwprzepięciowe GXO 05/5. Rezystancja uziemienia
odgromników nie powinna przekraczać 10Ω.
Przy wykonywaniu przyłącza stosować osprzęt i narzędzia zalecane w katalogu opracowanym przez ElProjekt Poznań –
„Linie napowietrzne NN z przewodami izolowanymi samonośnymi na słupach
z żerdzi ŻN” – Budowa przyłączy napowietrznych.
4.1.2. Budynek nr 9/11 ul. W. Łokietka: istniejące przyłącze napowietrzne wykonane przewodem
2 x AL 16mm2 należy zdemontować. Po tej samej trasie poprowadzić nowe przyłącze przewodem AsXSn 4x25mm2.
Stosować naprężenia 10MPa. Wielkość zwisu 1,0m. Istniejące słupy przelotowe
Pb/Żn nr 19/91 i 19A/91 spełniają wymogi obciążeń mechanicznych i pozostają bez zmian.
Przy odejściu przyłącza na linii zamontować ochronniki przeciwprzepięciowe GXO 05/5. Rezystancja uziemienia
odgromników nie powinna przekraczać 10Ω.
Przy wykonywaniu przyłącza stosować osprzęt i narzędzia zalecane w katalogu opracowanym przez ElProjekt Poznań –
„Linie napowietrzne NN z przewodami izolowanymi samonośnymi na słupach
z żerdzi ŻN” – Budowa przyłączy napowietrznych.
4.1.3. Budynek nr 53/55/10 ul. B. Chrobrego: istniejące przyłącze napowietrzne wykonane przewodem 4 x AL
16mm2 należy zdemontować. Po tej samej trasie poprowadzić nowe przyłącze przewodem AsXSn 4x25mm2. Stosować
naprężenia 10MPa. Wielkość zwisu 1,0m. Istniejący słup
Krańcowo-rozgałęźny z podporą rp/Żn nr 9/91 spełnia wymogi obciążeń mechanicznych i pozostaje bez zmian.
Przy odejściu przyłącza na linii zamontować ochronniki przeciwprzepięciowe GXO 05/5. Rezystancja uziemienia
odgromników nie powinna przekraczać 10Ω.
Przy wykonywaniu przyłącza stosować osprzęt i narzędzia zalecane w katalogu opracowanym przez ElProjekt Poznań –
„Linie napowietrzne NN z przewodami izolowanymi samonośnymi na słupach
z żerdzi ŻN” – Budowa przyłączy napowietrznych.
4.1.4. Budynek nr 58/60 ul. B. Chrobrego: istniejące przyłącze napowietrzne wykonane przewodem 4 x AL 16mm2
należy zdemontować. Po tej samej trasie poprowadzić nowe przyłącze przewodem AsXSn 4x25mm2. Stosować
naprężenia 10MPa. Wielkość zwisu 1,0m. Istniejący słup rk/Żn nr 10/91 spełnia wymogi obciążeń mechanicznych i
pozostaje bez zmian.
Przy odejściu przyłącza na linii zamontować ochronniki przeciwprzepięciowe GXO 05/5. Rezystancja uziemienia
odgromników nie powinna przekraczać 10Ω.
Przy wykonywaniu przyłącza stosować osprzęt i narzędzia zalecane w katalogu opracowanym przez ElProjekt Poznań –
„Linie napowietrzne NN z przewodami izolowanymi samonośnymi na słupach
z żerdzi ŻN” – Budowa przyłączy napowietrznych.
4.2. Montaż złączy napowietrznych:
W miejscach pokazanych na planie rys. nr 1/E i na rzutach parteru rys. nr 2/E (pionowo pod mocowaniem przyłącza
napowietrznego), zamontować szafkę złączową ZK-1 (rys. nr 2 „ZK1a-1P-PION” –„ Standardy techniczne obowiązujące
w EnergiaPro S.A.”) o wymiarach 400x320mm.
4/E
Szafkę montować we wnęce na wysokości 1,0m nad poziomem terenu. Obudowa i drzwiczki szafki winny spełniać
wymagania w/w standardów zawarte w rozdziałach 8 (Obudowy) i 10 i 11 (Zamki i Opisy). Złącze wyposażyć zgodnie ze
schematem ideowym rys. nr 4/E i 2/E. Szynę PE-N uziemić wykorzystując istniejące uziemienie instalacji odgromowej
budynku. Rezystancja uziemienia nie powinna przekraczać 30Ω.
Od przyłącza napowietrznego do zabezpieczenia głównego w złączu napowietrznym ZN-1 ułożyć
w rurze instalacyjnej RL 28 p/t przewód AsXSn 4x25mm2. Sposób połączeń linii zasilającej pokazano na schemacie
ideowym rys. nr 4/E.
4.3. Montaż tablicy rozdzielczej WLZ:
W miejscach pokazanych na rzucie parteru rys. nr 2/E (obok szafki złącza napowietrznego), zamontować szafkę
tablicy rozdzielczej WLZ . Przyjęto taką samą obudowę jak dla złącza ZN-1.
Drzwiczki szafki TB WLZ wyposażyć w zamek patentowy. Tablicę wyposażyć i połączyć zgodnie ze schematem
ideowym rys. nr 4/E i 2/E.
4.4. Wewnętrzne linie zasilające i Główny przeciwpożarowy wyłącznik prądu:
Z zacisków odejściowych rozłączników bezpiecznikowych poprowadzić w rurze instalacyjnej RL 28 p/t przewody
YDYżo 5x10mm2 do głównych przeciwpożarowych wyłączników prądu i dalej do szafki zabezpieczeń przelicznikowych
na piętrze.
Główny przeciwpożarowy wyłącznik prądu (rozłącznik FR 304 63A w obudowie z przeszklonymi drzwiczkami)
montować w klatce schodowej parteru, przy wejściu głównym. Trasy prowadzenia WLZ pokazano na rzucie parteru rys.
nr 2/E, a sposób połączeń na schemacie ideowym rys. nr 4/E.
Na przeszklonych drzwiczkach obudowy wyłącznika zamieścić napis w kolorze czerwonym
4.5. Zabezpieczenia przelicznikowe i tablice pomiarowe:
W klatce schodowej w miejscu istniejących układów pomiarowych zamontować szafkę wnękową z tworzywa
sztucznego wysokiej jakości o wymiarach 400 x 800mm. Szafkę wyposażyć w odpowiednią ilość (5, 6 lub 7)
rozłączników bezpiecznikowych RB 301 25A, szynę N i szynę PE.
Rozłączniki opisać wg numerów mieszkań analogicznie jak układy pomiarowe.
Drzwiczki szafki wyposażyć w zamek patentowy.
Nad szafką zabezpieczeń przelicznikowych zamontować szafkę wnękową z tworzywa sztucznego wysokiej jakości o
wymiarach 800x800mm. Szafkę wyposażyć w odpowiednią ilość układów pomiarowych (5, 6, lub 7) bezpośrednich
jednofazowych o klasie dokładności co najmniej 2.
W drzwiczkach szafki przygotować przeszklone otwory umożliwiające odbiorcom odczyty liczników.
Drzwiczki szafki wyposażyć w zamek patentowy.
W uzgodnieniu z Rejonem Dystrybucji przenieść istniejące liczniki do szafki pomiarowej.
Rodzaje i ilości osprzętu oraz sposób połączeń w tablicach zabezpieczeń przelicznikowych
i pomiarowych pokazano na schematach nr 4/E dla poszczególnych budynków.
4.6. Tablice mieszkaniowe i linie zasilające mieszkania:
Dla rozdziału i zabezpieczeń przeciążeniowych poszczególnych obwodów w mieszkaniach zaprojektowano
zastosowanie typowej szafki rozdzielczej RWn 1x12 wyposażonej w odpowiednią ilość wyłączników nadmiarowoprądowych jako tablice mieszkaniowe TM. Miejsca montażu tablic
(w pomieszczeniu kuchni nad drzwiami) pokazano na rzutach rys. nr 2/E i 3/E.
Do poszczególnych wyłączników włączyć istniejące w mieszkaniach obwody.
W związku z modernizacją instalacji zasilania budynku należy przewidywać wymianę instalacji w poszczególnych
mieszkaniach i przejście na zasilanie trzyfazowe. Przyjęto zatem wykonanie linii zasilających mieszkania jako
pięciożyłowe. Od tablic pomiarowych do tablicy TM należy układać w tynku przewód YDYp 5x4mm2. Na schemacie
ideowym rys. nr 3/E pokazano sposób połączeń modernizowanej instalacji w mieszkaniu.
UWAGI KOŃCOWE
Cały zakres prac wykonać w uzgodnieniu z właścicielem linii NN tj. EnergiaPro RD Strzelin.
Do wykonania przebudowy przyłączy napowietrznych stosować wyłącznie materiały posiadające certyfikat na znak
bezpieczeństwa oraz deklarację zgodności, względnie certyfikat zgodności z Polską Normą, lub aprobatę techniczną.
Materiały zdemontowane w uzgodnieniu z właścicielem zwrócić do magazynu lub do utylizacji.
5/E
OBLICZENIA TECHNICZNE
1.Obliczenia dopuszczalnych obciążalności przewodów i wkładek bezpiecznikowych.
(Obliczenia wykonano w oparciu o wymogi Normy SEP –E-002 punkt 3.4)
1.1. Przyłącze napowietrzne:
Moc zainstalowana i moc szczytowa w budynku
-10 lokali
po 7,0kW
Pi = 10 * 7,0 = 70,0kWA
- Administracja 2 x 1,0kW
= 2,0kWA
razem Pi
= 72,0kWA
Moc szczytowa Ps = Pi * k
k - dla 10 lokali wynosi 0,486
Ps = 70,0 * 0,486 = 34,0 + 2,0 = 36,0 kWA
36,0 *103
J=
= 53,63A
1,73 * 400 * 0,97
Projektowany przewód przyłącza AsXSn 4x25mm2 o dopuszczalnej, długotrwałej obciążalności prądowej 84A spełnia
wymogi Normy.
Przyjmuję wartość zabezpieczenia głównego w złączu ZN-1 63A
Warunek 53,63< 84 > 75,6 jest zachowany
1.2. Wewnętrzna linia zasilająca:
Moc zainstalowana i moc szczytowa w klatce schodowej
- 5 lokali
po 7,0 kWA
Pi = 5 * 7,0 = 35,0kWA
- administracja
Pi =
1,0kWA
razem Pi
= 36,0kWA
Moc szczytowa Ps = Pi * k
k - dla 5 lokali wynosi 0,657
Ps = 35,0 * 0,657 = 23,0 + 1,0 = 24,0 kW
J=
24,0 *103
= 35,75A
1,73 * 400 * 0,97
Projektowany przewód wlz YDYżo 5x10mm2 (wg PN-IEC 90364-5-523:2001) sposób wykonania linii B2 46A
spełnia wymogi Normy.
Przyjmuję wartość zabezpieczenia w tablicy TB WLZ 40A
Warunek 35,75< 46 > 44 jest zachowany
2. Sprawdzenie ochrony przeciwporażeniowej:
Zakładam zwarcie w mieszkaniu, w gnieździe wtykowym najbardziej oddalonym od TM n piętrze:
Obliczenie impedancji pętli zwarcia:
nazwa elementu pętli
długość
RΩ
Ω
XΩ
Ω
sieć ZE
1,4245
0,5217
18,0
0,1662
wlz YDY 10mm2
5,0
0,0248
linia zas. YDY 5x4mm2
przewód YDYp 3x2,5mm2 15,0
0,3449
.
razem 1,9604
0,5217
Z=
1,9604 2 + 0,5217 2 = 2,0286Ω
Zrzecz. = 2,0286 * 1,25 = 2,5357Ω
przy zastosowaniu wyłącznika nadmiarowo-prądowego S 301-B-16A
warunek
J=
230
= 90,7A > 16*4=64
2,5357
jest spełniony.
