PRóBNy ARKUSZ EGZAMINACyJNy B

B
Próbne arkusze egzaminacyjne | Bliżej fizyki
Imię i nazwisko
Data
Klasa

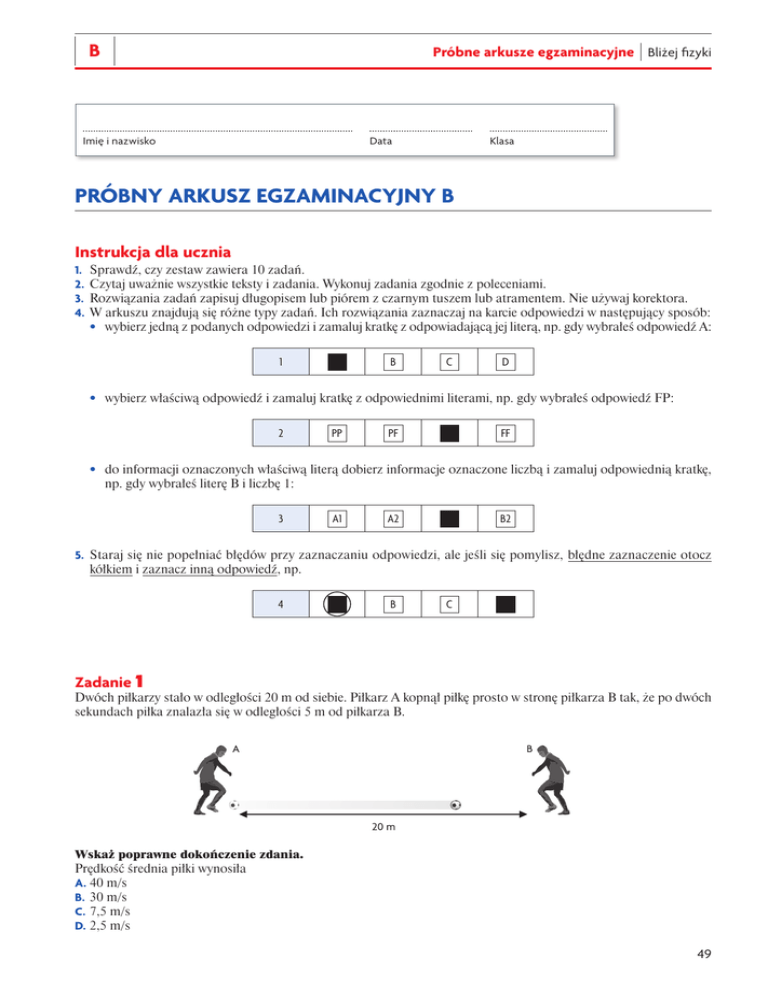

Próbny arkusz egzaminacyjny B
Instrukcja dla ucznia
1. Sprawdź, czy zestaw zawiera 10 zadań.
2. Czytaj uważnie wszystkie teksty i zadania. Wykonuj zadania zgodnie z poleceniami.
3. Rozwiązania zadań zapisuj długopisem lub piórem z czarnym tuszem lub atramentem. Nie używaj korektora.
4. W arkuszu znajdują się różne typy zadań. Ich rozwiązania zaznaczaj na karcie odpowiedzi w następujący sposób:
 wybierz jedną z podanych odpowiedzi i zamaluj kratkę z odpowiadającą jej literą, np. gdy wybrałeś odpowiedź A:
1
A
B
C
D
wybierz właściwą odpowiedź i zamaluj kratkę z odpowiednimi literami, np. gdy wybrałeś odpowiedź FP:

2
PP
PF
FP
FF
do informacji oznaczonych właściwą literą dobierz informacje oznaczone liczbą i zamaluj odpowiednią kratkę,
np. gdy wybrałeś literę B i liczbę 1:

3
A1
A2
B1
B2
5. Staraj się nie popełniać błędów przy zaznaczaniu odpowiedzi, ale jeśli się pomylisz, błędne zaznaczenie otocz
kółkiem i zaznacz inną odpowiedź, np.
4
A
B
C
D
Zadanie 1
Dwóch piłkarzy stało w odległości 20 m od siebie. Piłkarz A kopnął piłkę prosto w stronę piłkarza B tak, że po dwóch
sekundach piłka znalazła się w odległości 5 m od piłkarza B.
Wskaż poprawne dokończenie zdania.
Prędkość średnia piłki wynosiła
A.40 m/s
B. 30 m/s
C.7,5 m/s
D.2,5 m/s
49
B
Próbne arkusze egzaminacyjne | Bliżej fizyki
Zadanie 2
Po płaskiej powierzchni poruszają się dwa wagoniki (o masach 2 kg i 1 kg) połączone linką. Siła ciągnąca ma wartość 3 N. Pomijamy opory ruchu.
Wskaż poprawne dokończenie zdania.
Z podanych wartości wielkości fizycznych i rysunku wynika, że
A.przyspieszenie obu wagoników wynosi 1 m/s2, a na drugi wagonik działa siła 1 N.
B. przyspieszenie pierwszego wagonika wynosi 1,5 m/s2, a drugiego jest równe 3 m/s2.
C.na każdy z wagoników działa siła 3 N.
D.na pierwszy wagonik działa siła 3 N, a na drugi – 0 N.
Zadanie 3
Wykres przedstawia zależność zmiany temperatury jednakowych mas wody i lodu (po 0,5 kg) od dostarczanego ciepła.
Oceń prawdziwość poniższych zdań odnoszących się do przedstawionej sytuacji. Wybierz P, jeżeli zdanie jest
prawdziwe, lub F, jeżeli jest fałszywe.
Analiza tego wykresu prowadzi do wniosku, że
osiągnięcie takiej samej zmiany temperatury
wymaga dostarczenia więcej ciepła do lodu
niż do wody.
ciepło właściwe lodu wynosi 2100
J
.
kg · K
P
F
P
F
Zadanie 4
Poniższy wykres przedstawia zależność energii kinetycznej od wysokości dla piłki tenisowej o masie 0,06 kg rzuconej
pionowo w górę z prędkością początkową 10 m/s.
Wybierz poprawne stwierdzenie wynikające z analizy wykresu.
A.Średnia wartość energii mechanicznej piłki podczas ruchu wynosiła 0.
B. Piłka osiągnęła maksymalną wysokość 2,5 m, a potem zaczęła spadać.
C.Maksymalna wartość energii mechanicznej piłki podczas ruchu wynosiła 6 J.
D.Na wysokości 2,5 m energia potencjalna piłki wynosiła 1,5 J.
50
B
Próbne arkusze egzaminacyjne | Bliżej fizyki
Zadanie 5
Jeżeli elektroskop nie jest naładowany, to całkowity ładunek na nim wynosi zero. Rysunek obok pokazuje sytuację,
w której do takiego nienaładowanego elektroskopu zbliżamy (bez dotykania) naelektryzowaną ujemnie pałeczkę
ebonitową i obserwujemy rozsuwanie się jego listków.
Wybierz poprawny opis zjawiska.
A.Na metalowej płytce elektroskopu i na jego listkach
pojawiają się ładunki dodatnie.
B. Ładunki ujemne z płytki elektroskopu są odpychane
przez ładunki znajdujące się na pałeczce i przechodzą
na jego listki.
C.Suma ładunków na elektroskopie nie jest już równa
zero.
D.Na płytce elektroskopu powstaje nadmiar ładunków
ujemnych, a na listkach – dodatnich.
Zadanie 6
Przeanalizuj znajdujący się obok schemat obwodu.
Oceń prawdziwość poniższych zdań odnoszących się
do przedstawionego obwodu. Wybierz P, jeżeli zdanie
jest prawdziwe, lub F, jeżeli jest fałszywe.
Natężenie prądu płynącego przez opornik R2 wynosi 1 A.
P
F
Natężenie prądu jest większe w oporniku R1 niż w oporniku R2.
P
F
Zadanie 7
Rysunek przedstawia uproszczony schemat budowy silnika elektrycznego. Napięcie zasilające podłączone jest tak, że
wirnik obraca się przeciwnie do ruchu wskazówek zegara.
W którą stronę będzie obracać się wirnik silnika po zamianie biegunów źródła napięcia?
Wybierz odpowiedź A albo B i jej uzasadnienie 1 albo 2.
A.
Wirnik obracać się będzie
w przeciwną stronę,
B.
Wirnik obracać się będzie
w tę samą stronę,
ponieważ
1.
zamiana biegunów źródła napięcia nie wpływa na ustawienie biegunów magnetycznych wirnika.
2.
zamiana biegunów źródła napięcia spowoduje przeciwne
ustawienie biegunów magnetycznych wirnika.
51
B
Próbne arkusze egzaminacyjne | Bliżej fizyki
Zadanie 8
Wskaż poprawne dokończenie zdania.
Membrana głośnika drga z częstotliwością 680 Hz. Prędkość rozchodzenia się fali dźwiękowej w powietrzu wynosi
340 m/s, zatem długość fali wynosi
A.0,5 m
B. 2,0 m
C.1,5 m
D.2,0 m
Zadanie 9
Rysunek przedstawia trzy promienie światła padające na zwierciadło kuliste. Litera O oznacza środek krzywizny
zwierciadła, a F – jego ognisko.
Wskaż poprawne dokończenie zdania.
Poprawnie narysowany jest bieg
A.promieni 1 i 2.
B. tylko promienia 1.
C.tylko promienia 2.
D.promieni 2 i 3.
Zadanie 10
Promień świetlny pada na granicę między ośrodkami 1 i 2 tak, jak pokazuje rysunek.
Oceń prawdziwość poniższych zdań odnoszących się do przedstawionej sytuacji. Wybierz P, jeżeli zdanie jest
prawdziwe, lub F, jeżeli jest fałszywe.
Kąt padania jest mniejszy od kąta załamania.
P
F
Prędkość światła w ośrodku 2 jest mniejsza niż w ośrodku 1.
P
F
52
