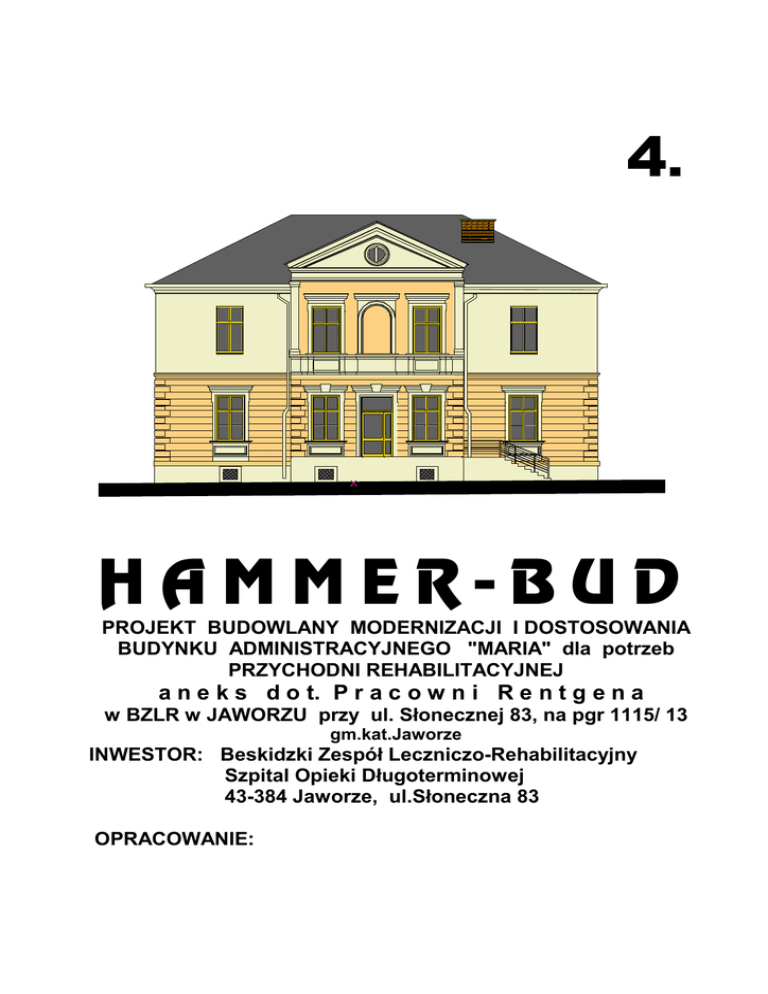

4.
HAMMER-BUD
PROJEKT BUDOWLANY MODERNIZACJI I DOSTOSOWANIA
BUDYNKU ADMINISTRACYJNEGO "MARIA" dla potrzeb
PRZYCHODNI REHABILITACYJNEJ
a n e k s d o t. P r a c o w n i R e n t g e n a
w BZLR w JAWORZU przy ul. Słonecznej 83, na pgr 1115/ 13
gm.kat.Jaworze
INWESTOR: Beskidzki Zespół Leczniczo-Rehabilitacyjny
Szpital Opieki Długoterminowej
43-384 Jaworze, ul.Słoneczna 83
OPRACOWANIE:
OPRACOWANIE ZAWIERA:
I.
II.
Opis techniczny
Projekt architektoniczno-budowlany – część rysunkowa
1.
2.
RZUT PARTERU - rentgen
RZUT PARTERU
1:50
1:100
III.
IV.
V.
Przedmiar robót
Kosztorys inwestorski
Specyfikacja techniczna wykonania i odbioru robót bud.
2
OPIS TECHNICZNY
PROJEKT BUDOWLANY MODERNIZACJI I DOSTOSOWANIA
BUDYNKU ADMINISTRACYJNEGO "MARIA" dla potrzeb PRACOWNI
RENGENOWSKIEJ
w BZLR w JAWORZU przy ul. Słonecznej 83, na pgr 1115/ 13
gm.kat.Jaworze
INWESTOR: Beskidzki Zespół Leczniczo-Rehabilitacyjny
Szpital Opieki Długoterminowej
43-384 Jaworze, ul.Słoneczna 83
OPRACOWANIE:
mgr inŜ.arch. Halina Mglej-Rudnicka
Bielsko-Biała , sierpień 2009r.
3
1. Dane ogólne
1.1.Nazwa i adres obiektu budowlanego
Budynek administracyjny „MARIA”
w BZLR w JAWORZU przy ul. Słonecznej 83, na pgr 1115/ 13
1.2.Inwestor
Beskidzki Zespół Leczniczo-Rehabilitacyjny
Szpital Opieki Długoterminowej
43-384 Jaworze, ul. Słoneczna 83
1.3.Lokalizacja
Beskidzki Zespół Leczniczo-Rehabilitacyjny
Szpital Opieki Długoterminowej
43-384 Jaworze, ul. Słoneczna 83
pgr 1115/ 13 gm. kat. Jaworze
1.4.Podstawa opracowania
- zlecenie Inwestora - umowa o prace projektowe i nadzór autorski nr
DN/5/zlec/2009
- wytyczne i wymagania Inwestora dotyczące programu obiektu
- wytyczne instalacyjne firmy SIEMENS Healthcare – dostawca sprzętu
radiologicznego
- projekt osłon przed promieniowaniem jonizująćym – Centralne Laboratorium
Ochrony Radiologicznej w Warszawie mgr Wiesław Nowak
- Rozporządzenie Min. Zdrowia z dn.27 marca 2008r. Dz.U.Nr 59 w sprawie
minimalnych wymagań dla jednostek ochrony zdrowia udzielających
świadczeń zdrowotnych z zakresu rentgenodiagnostyki, radiologii zabiegowej
oraz diagnostyki i terapii izotopowej chorób nienowotworowych
- Rozporządzenie Min. Zdrowia z dnia 10 listopada 2006 r. Dz.U.Nr180
w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym
i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej
- Rozporządzenie Min. Zdrowia z dnia 21 sierpnia 2006 r. Dz.U.Nr180
w sprawie szczegółowych warunków bezpiecznej pracy z urządzeniami
radiologicznymi
1.5. Przedmiot i zakres opracowania
Rysunki zamienne dla Pracowni rentgenowskiej w związku z nabytym sprzętem
i wyposaŜeniem radiologicznym firmy SIEMENS
4
2.
ZałoŜenia adaptacji dla pomieszczenia RTG
2.1.Stan istniejący
Pomieszczenie przeznaczone na pracownię rentgenowską znajduje się
na parterze budynku „Maria” w części niepodpiwniczonej.
Część pomieszczenia zajmują schody prowadzące do piwnic budynku.
Wysokość pomieszczenia 3,60 m
2.2.Stan projektowany
Pomieszczenie wymaga adaptacji w zakresie:
- zamurowania istniejących wnęk i drzwi ścianą z cegły pełnej o grubości
min. 25 cm obustronnie wykończonej tynkiem wap.-cem. o grub. 1,5 cm
- wykonania stropu nad istniejącymi schodami
- skucie posadzki w całym pomieszczeniu w celu wyrównania poziomów z
klatką schodową oraz wzmocnienia posadzki na gruncie pod aparatem RTG
zgodnie z wytycznymi firmy SIEMENS Healthcare – dostawca sprzętu
radiologicznego
- ściany działowe z cegły pełnej 25 i 12 cm wg rysunku obustronnie
wykończone tynkiem wap.-cem. o grub. 1,5 cm
- wykonanie podwieszonego sufitu na wysokości min. 2,50 m.
- wykonanie osłon przed promieniowaniem jonizującym okien, drzwi, ścian, oraz
sufitu zgodnie z projektem Centralnego Laboratorium Ochrony Radiologicznej
w Warszawie mgr Wiesława Nowaka i wykonanymi pomiarami
promieniowania
- wykonania wentylacji mechanicznej wg projektu braŜowego z wymaganą
ilością wymian powietrza na godzinę
- wykonania okablowania elektrycznego zgodnie z projektem branŜowym i
wytycznymi producenta dostarczającego sprzęt radiologiczny
3. Zestawienie powierzchni
PARTER:
Nr
0.1.
0.2.
0.3.
0.4.
0.5.
0.6.
0.7.
0.8.
0.9.
0.10.
0.11.
Nazwa pomieszczenia
Przedsionek
Komunikacja
Śluza umywalkowo-fartuchowa
Łazienka
Separatka
Komunikacja
Szatnia personelu
WC personelu
Gabinet lekarski
Schowek porządkowy
Rejestracja poradni i szpitala
Rodzaj posadzki
płytki ceramiczne
płytki ceramiczne
wykładzina pcw
płytki ceramiczne
wykładzina pcw
wykładzina pcw
wykładzina pcw
płytki ceramiczne
wykładzina pcw
płytki ceramiczne
wykładzina pcw
Pow.uŜytk.
3,5 m2
24,7 m2
3,3 m2
3,6 m2
22,0 m2
9,4 m2
5,9 m2
2,8 m2
18,2 m2
3,0 m2
28,2 m2
5
0.12.
0.13.
0.14.
0.15.
0.16.
0.17.
0.18.
0.19.
0.20.
0.21.
0.22.
0.23.
Poczekalnia
wykładzina pcw
Przedsionek
płytki ceramiczne
WC ogólnodostępne dla pacjentów
płytki ceramiczne
Punkt pobrań
wykładzina pcw
Laboratorium
wykładzina pcw
Zmywalnia laboratorium
płytki ceramiczne
Pomieszczenie socjalne
wykładzina pcw
Śluza fartuchowa
wykładzina pcw
Szatnia czysta
wykładzina pcw
Łazienka z WC
płytki ceramiczne
Komunikacja
wykładzina pcw
Szatnia brudna
wykładzina pcw
Razem pow.uŜytkowa
0.24. Poczekalnia RTG
wykładzina pcw
0.25. Kabina
wykładzina pcw
0.26. RTG Multi Swing
wykładzina pcw
0.27. Sterownia
wykładzina pcw
0.28. Ciemnia
wykładzina pcw
Razem pow. uŜytkowa Pracowni RTG
Powierzchnia uŜytkowa parteru razem
Czerwonym kolorem zaznaczono pomieszczenia pracowni rentgenowskiej
15,3 m2
2,6 m2
3,8 m2
7,7 m2
27,2 m2
4,3 m2
3,6 m2
3,9 m2
5,0 m2
3,0 m2
2,7 m2
3,2 m2
206,9 m2
8,7 m2
2,6 m2
22,3 m2
3,1 m2
7,0 m2
43,7 m2
250,6 m2
4. Wykończenie
•
•
Ściany wewnętrzne –tynk wap. cementowy kat.III z gładzią gipsową,
Sufity - systemowe sufity podwieszane z płyt GK 12,5 mm ( 2x) na ruszcie stalowym
mocowanym do drewnianych belek stropowych , pomieszczenie RTG z osłoną Pb
• Podłogi i posadzki – ( płytki ceramiczne lub wykładziny PCV)
wykonane z materiałów gładkich, łatwo zmywalnych, nienasiąkliwych i odpornych na
działanie środków dezynfekcyjnych, z materiałów antypoślizgowych i antyelektro statycznych. Cokoły wywinięte , bezszczelinowe będą wykonane do wysokości co
najmniej 0,10 m
• Wykładziny ścienne i malowanie
Ściany wykończone do wysokości 2 m powierzchniami zmywalnymi
