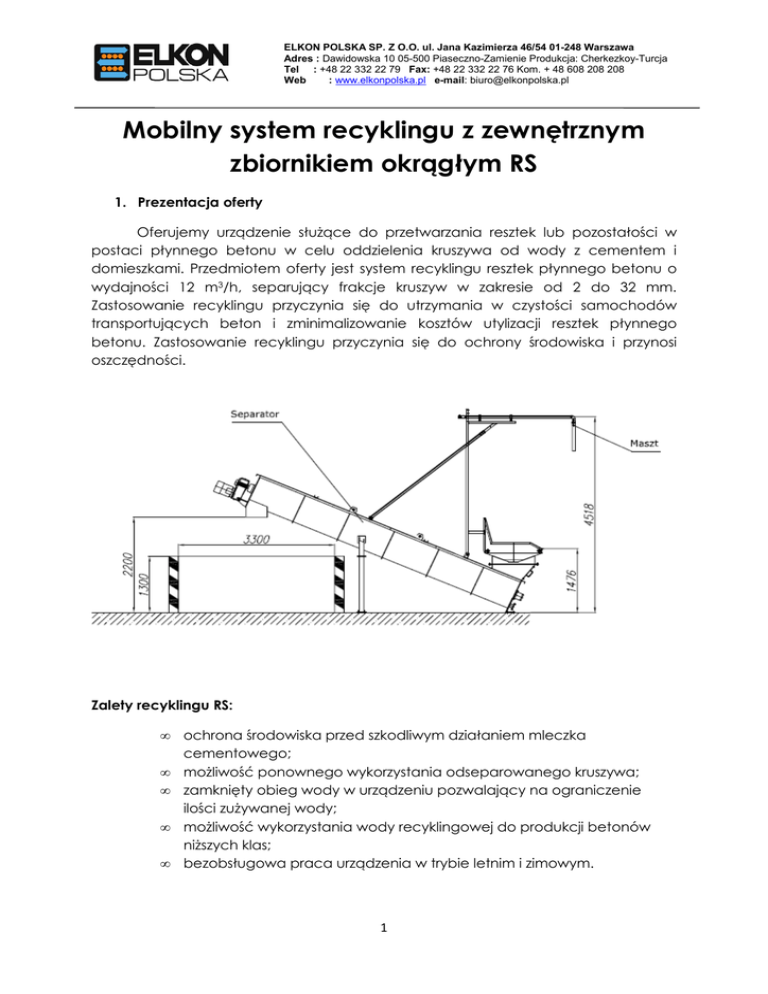

Mobilny system recyklingu z zewnętrznym
zbiornikiem okrągłym RS
1. Prezentacja oferty
Oferujemy urządzenie służące do przetwarzania resztek lub pozostałości w
postaci płynnego betonu w celu oddzielenia kruszywa od wody z cementem i
domieszkami. Przedmiotem oferty jest system recyklingu resztek płynnego betonu o
wydajności 12 m3/h, separujący frakcje kruszyw w zakresie od 2 do 32 mm.
Zastosowanie recyklingu przyczynia się do utrzymania w czystości samochodów
transportujących beton i zminimalizowanie kosztów utylizacji resztek płynnego
betonu. Zastosowanie recyklingu przyczynia się do ochrony środowiska i przynosi
oszczędności.
Zalety recyklingu RS:
•
•
•
•
•
ochrona środowiska przed szkodliwym działaniem mleczka
cementowego;
możliwość ponownego wykorzystania odseparowanego kruszywa;
zamknięty obieg wody w urządzeniu pozwalający na ograniczenie
ilości zużywanej wody;
możliwość wykorzystania wody recyklingowej do produkcji betonów
niższych klas;
bezobsługowa praca urządzenia w trybie letnim i zimowym.
1
ELKON POLSKA SP. Z O.O. ul. Jana Kazimierza 46/54 01-248 Warszawa
Adres : Dawidowska 10 05-500 Piaseczno-Zamienie Produkcja: Cherkezkoy-Turcja
Tel : +48 22 332 22 79 Fax: +48 22 332 22 76 Kom. + 48 608 208 208
Web
: www.elkonpolska.pl e-mail: [email protected]
2. Wyposażenie systemu recyklingu:
separator:
o ślimak z łopatami w dolnej części separatora wykonanymi z
HARDOXU;
o dolne łożysko ślimaka wykonane z wersji łożyska ślizgowego co
zapewnia długą żywotność zespołu napędowego;
o wanna zalewowa separatora o wymiarach umożliwiających
opróżnianie łyżki koparki;
o system płuczący wannę separatora (dysze na wannie)
wykorzystujący czystą wodę, otwierany przy pomocy ręcznego
zaworu;
o nalewanie wody recyklingowej do betonowozu poprzez układ rur
zamontowany na maszcie separatora;
o króciec serwisowy do zlewania popłuczyn z koryta separatora
o komplet naklejek ostrzegawczych;
o wygrawerowana instrukcja użytkowania systemu recyklingu
przyklejona do szafy sterowniczej;
o przekładnia separatora niemieckiej firmy NORD – długa żywotność;
o moc napędu 5,5 kW;
o całość konstrukcji piaskowana, malowana farbą podkładową i
nawierzchniową o łącznej grubości 160 µm, RAL 9010.
2
ELKON POLSKA SP. Z O.O. ul. Jana Kazimierza 46/54 01-248 Warszawa
Adres : Dawidowska 10 05-500 Piaseczno-Zamienie Produkcja: Cherkezkoy-Turcja
Tel : +48 22 332 22 79 Fax: +48 22 332 22 76 Kom. + 48 608 208 208
Web
: www.elkonpolska.pl e-mail: [email protected]
stojący zbiornik wody brudnej o objętości 30 m3:
o zamontowane mieszadło zapobiegające zabetonowaniu zbiornika
o mocy 5,5 kW;
o pompy osadzone w metalowych osłonach, które chronią przed
wirami; wzbudzanymi przez mieszadło – 2 szt;
o każda z pomp wyposażona w żurawik z wciągarką ręczną
umożliwiającą szybkie wyciągnięcie pomp;
o pompa szlamowa do napełniania betonowozów o mocy 2,2 kW;
o pompa szlamowa do napełniana wagi wody na węźle o mocy 3,0
kW;
o pompy podłączane na wtykach w celu łatwego odłączenia;
o poziom wody realizowany za pomocą 3 pływaków (poziom
minimalny, poziom średni, poziom maksymalny);
o zamontowana drabina i barierki na zbiorniku wody recyklingowej;
o zbiornik izolowany wełną mineralną o grubości 50 mm;
o całość konstrukcji piaskowana, malowana farbą podkładową i
nawierzchniową o łącznej grubości 160 µm, RAL 9010.
3
ELKON POLSKA SP. Z O.O. ul. Jana Kazimierza 46/54 01-248 Warszawa
Adres : Dawidowska 10 05-500 Piaseczno-Zamienie Produkcja: Cherkezkoy-Turcja
Tel : +48 22 332 22 79 Fax: +48 22 332 22 76 Kom. + 48 608 208 208
Web
: www.elkonpolska.pl e-mail: [email protected]
zbiornik pośredni dozujący wodę do zbiornika głównego:
o zatapialna pompa szlamowa do pompowania wody do zbiornika
głównego wody recyklingowej o mocy 2,2 kW;
o pompa wyposażona w żurawik z wciągarką ręczną umożliwiającą
szybkie wyciągnięcie;
o pływak sterujący załączaniem pompy zbiornika pośredniego.
3. Sterowanie systemem recyklingu:
o
o
o
o
o
o
o
o
o
cykliczne załączanie separatora i mieszadła;
kontrolę nad sucho biegiem pomp;
dozowanie wody recyklingowej na wieżę węzła betoniarskiego;
dozowanie wody do mycia betonowozów za pomocą przycisku Start i
Stop, a także czasowe rozwiązanie dozowania wody z poziomu szafy
sterowania;
wyłącznik awaryjny i główny zamontowany na drzwiach szafy;
podświetlane przyciski i diody informacyjne;
ręczne załączanie halogenu na wieży separatora;
płynne dolewanie wody czystej do zbiornika z wodą recyklingową;
termostat trybu lato – zima;
UWAGA: Brak możliwości rozbudowania sterowania o inne opcje.
4. Zakres oferty:
i. wykonanie kompletnej instalacji recyklingu i sterowania według
powyższej specyfikacji;
ii. wykonanie pomiarów elektrycznych.
5. Zakres prac po stronie Inwestora
o przygotowanie przewodu zasilającego YLY 5 x 16 mm2 szafę
recyklingu (3x 400 VAC) i doprowadzenie go w miejsce montażu
szafy i podłączenie go w rozdzielni Inwestora;
o przygotowanie zabezpieczeń 63A w rozdzielni do systemu
recyklingu;
o przygotowanie terenu pod montaż systemu recyklingu;
o doprowadzenie połączenia uziemiającego system recyklingu
(bednarkę);
o przygotowanie szafy elektrycznej węzła i ustawienie programu
sterownia betoniarnią pod pobór wody recyklingowej;
o umożliwienie podłączenia systemu recyklingu wężem calowym pod
instalację wody czystej na węźle;
o wykonanie boksu na kruszywa zgodnie z wytycznymi.
4
ELKON POLSKA SP. Z O.O. ul. Jana Kazimierza 46/54 01-248 Warszawa
Adres : Dawidowska 10 05-500 Piaseczno-Zamienie Produkcja: Cherkezkoy-Turcja
Tel : +48 22 332 22 79 Fax: +48 22 332 22 76 Kom. + 48 608 208 208
Web
: www.elkonpolska.pl e-mail: [email protected]
6. Gwarancja
Instalacja objęta jest 12 miesięczną gwarancją obejmującą konstrukcje,
elementy i sterowanie. Gwarancji nie podlegają wszelkiego rodzaju uszkodzenia
wynikłe z niegodnego z dokumentacją techniczną użytkowania oraz uszkodzenia
mechaniczne.
7. Serwis
Serwis na zgłoszenie nie dłuższy niż 48 h, po pisemnym powiadomieniu o
usterce. W przypadku awarii podzespołów wchodzących w skład całości
systemu obowiązujące stają się ogólne warunki dostawy poszczególnych
elementów.
Po zakończeniu prac instalacyjnych Wykonawca zobowiązuje się do
przeprowadzenia szkolenia pracownika Inwestora w zakresie prawidłowej obsługi
systemu recyklingu, a także dostarczyć dokumentacje techniczną w języku polskim.
Wszystkie urządzenia posiadają deklarację CE.
Wszelkich szerszych informacji udzielimy pod nr. tel: +48 608 208 208
