Karta produktu

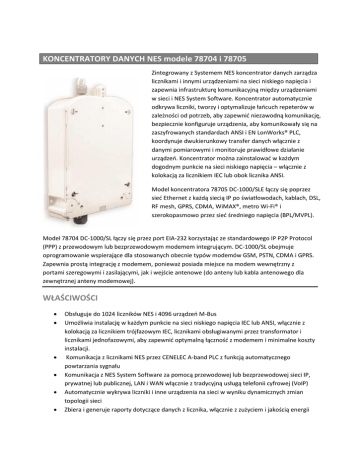

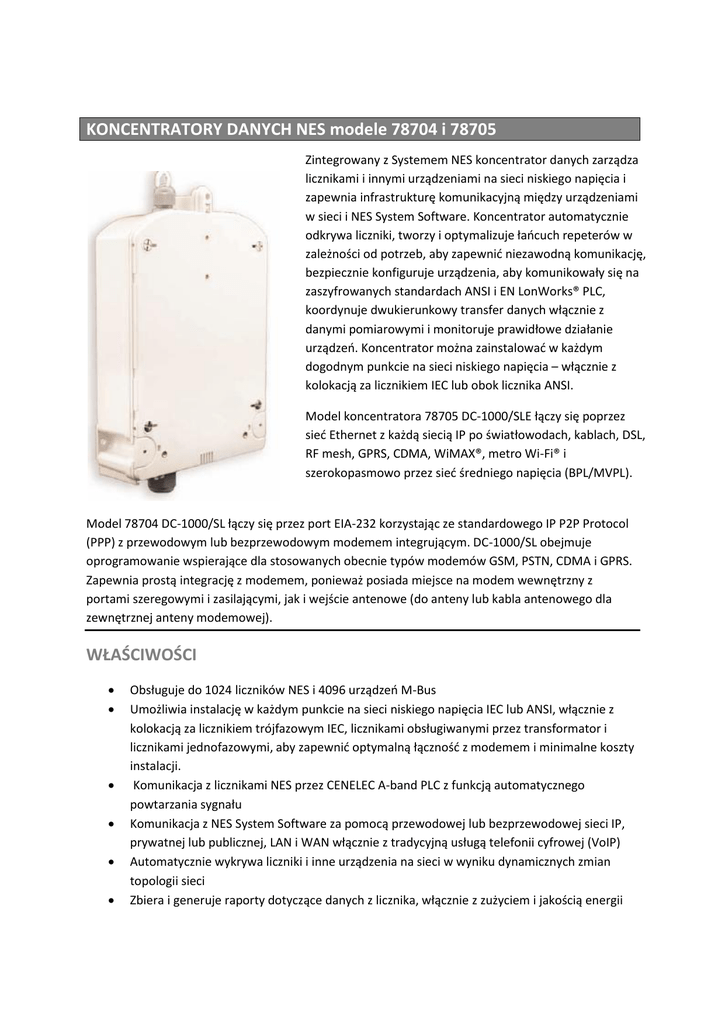

KONCENTRATORY DANYCH NES modele 78704 i 78705
Zintegrowany z Systemem NES koncentrator danych zarządza
licznikami i innymi urządzeniami na sieci niskiego napięcia i
zapewnia infrastrukturę komunikacyjną między urządzeniami
w sieci i NES System Software. Koncentrator automatycznie
odkrywa liczniki, tworzy i optymalizuje łańcuch repeterów w
zależności od potrzeb, aby zapewnić niezawodną komunikację,
bezpiecznie konfiguruje urządzenia, aby komunikowały się na
zaszyfrowanych standardach ANSI i EN LonWorks® PLC,
koordynuje dwukierunkowy transfer danych włącznie z
danymi pomiarowymi i monitoruje prawidłowe działanie
urządzeń. Koncentrator można zainstalować w każdym
dogodnym punkcie na sieci niskiego napięcia – włącznie z
kolokacją za licznikiem IEC lub obok licznika ANSI.
Model koncentratora 78705 DC-1000/SLE łączy się poprzez
sieć Ethernet z każdą siecią IP po światłowodach, kablach, DSL,
RF mesh, GPRS, CDMA, WiMAX®, metro Wi-Fi® i
szerokopasmowo przez sieć średniego napięcia (BPL/MVPL).
Model 78704 DC-1000/SL łączy się przez port EIA-232 korzystając ze standardowego IP P2P Protocol
(PPP) z przewodowym lub bezprzewodowym modemem integrującym. DC-1000/SL obejmuje
oprogramowanie wspierające dla stosowanych obecnie typów modemów GSM, PSTN, CDMA i GPRS.
Zapewnia prostą integrację z modemem, ponieważ posiada miejsce na modem wewnętrzny z
portami szeregowymi i zasilającymi, jak i wejście antenowe (do anteny lub kabla antenowego dla
zewnętrznej anteny modemowej).
WŁAŚCIWOŚCI






Obsługuje do 1024 liczników NES i 4096 urządzeń M-Bus
Umożliwia instalację w każdym punkcie na sieci niskiego napięcia IEC lub ANSI, włącznie z
kolokacją za licznikiem trójfazowym IEC, licznikami obsługiwanymi przez transformator i
licznikami jednofazowymi, aby zapewnić optymalną łączność z modemem i minimalne koszty
instalacji.
Komunikacja z licznikami NES przez CENELEC A-band PLC z funkcją automatycznego
powtarzania sygnału
Komunikacja z NES System Software za pomocą przewodowej lub bezprzewodowej sieci IP,
prywatnej lub publicznej, LAN i WAN włącznie z tradycyjną usługą telefonii cyfrowej (VoIP)
Automatycznie wykrywa liczniki i inne urządzenia na sieci w wyniku dynamicznych zmian
topologii sieci
Zbiera i generuje raporty dotyczące danych z licznika, włącznie z zużyciem i jakością energii



















Zapewnia spójną, niezawodną komunikację ze wszystkimi licznikami poprzez zastosowanie
„liczników-repeterów”
Pobiera tabele taryfowe i konfiguruje dane na urządzeniach
Opcja broadcast oferuje usługi priorytetowe pod względem czasu takie jak demand response
i load-shedding
Utrzymuje aktualną datę i czas na wszystkich urządzeniach
Monitoruje i raportuje próby kradzieży i manipulacji, włącznie z odwróceniem faz dla licznika
jednofazowego
Podsumowuje całkowite dzienne zużycie energii poprzez nadzorowane liczniki
Wykrywa i generuje raporty na temat problemów takich jak zerwanie linii czy usterki
urządzeń
Niezależnie inicjuje połączenia z NES System Software w celu raportowania nagłych zdarzeń
(konfigurowalne)
Wspiera szyfrowanie danych end-to-end (zarówno na sieci jak i WAN), aby zabezpieczyć
dane pomiarowe klienta
Inteligentnie kompresuje dane, aby zmniejszyć zużycie szerokości pasma WAN
Wewnętrzna zatoka dla modemu przystosowana do standardowych przewodowych i
bezprzewodowych modemów (DC-1000/SL)
Pokrywa IP56
Zdanie aktualizowany firmware
Temperatura pracy: -40°C do +70°C
Wyjątkowa wydajność EMC odporna na trudne środowisko instalacyjne
Zgodny z Dyrektywą Europejską 2002/95/EC
Certyfikowany przez TÜV, SEMKO i KEMA-KEUR: EN60950
Certyfikowany przez TÜV: UL50950 i CSA60950
Posiada znak CE
SPECYFIKACJA
Maksymalna liczba
podłączonych
urządzeń NES
Napięcie
Połączenie faz
Zużycie mocy
Zegar
Interfejs dla sieci
LAN
Interfejs dla sieci
WAN
Port szeregowy EIA232
1024 liczniki energii elektrycznej NES i 4096 powiązanych urządzeń M-Bus
(Modele 78704-001K i 78705-001), lub 5 liczników energii elektrycznej NES i
20 powiązanych urządzeń M-Bus (Model 78704-001V i 78705-001V)
120/240VAC, -10% do +20%, 50/60Hz
Połączenia dla 3 faz (L1 Ø, L2 Ø, L3 Ø) oraz neutralna
Standardowo od 5W do 10W
Zegar czasu rzeczywistego z dokładnością do +/- 1 minuty na miesiąc,
korygowany przez NES System Software
CENELEC A-band PLC
Standardowy modem Hayes lub null modem z interfejsem do sieci IP
(modele 78704-XXXX). 10BASE-T/100BASE-TX Ethernet z dwumetrowym
kablem eternetowym (Modele 78705-XXXX)
Pracuje na max 115,2 kbps (DC-1000/SL)
Port optyczny
Bezpieczeństwo
danych
Przechowywanie
danych
EMC
Zakres temperatur
pracy
Wilgotność
Typ obudowy
Wymiary obudowy
Wymiary modemu
Zasilanie modemu
Podłączenie
antenowe
Uchwyt
Bezpieczeństwo
IEC 61107 (wymagania fizyczne i elektryczne)
CHAP, MC-CHAP, PAP i 128-bitowa aplikacja do autentykacji dla WAN, 96bitowa na sieci PL, 128-bitowe szyfrowanie RC4 dla WAN i PLC, ochrona
hasłem dla komunikacji optycznej
Pamięć nieulotna
EN50065-1:2001, EN55022:1998, EN55024:1998, EN61000-4-2, EN61000-4-3,
EN61000-4-4, EN61000-4-5,
EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61000-4-12, EN61000-4-13,
EN61000-4-16
-40°C do +70°C
25-90% przy 50°C (nieskondensowana)
Plastykowa, IP56
22,2cm długość x 16,9cm szerokości x 7,9cm wysokość
11cm x 7cm x 3cm (maximum DC-1000/SL)
14VDC +/- 10%, 3W (maximum DC-1000/SL)
Możliwość przyłączenia zewnętrznej anteny przez wejście znajdujące się w
górnej części obudowy (DC-1000/SL)
DIN 43857; zaczepy dla licznika NES IEC uwzględnione z przodu
Certyfikowany przez TÜV, SEMKO i KEMA-KEUR: EN60950, Certyfikowany
przez TÜV: UL50950 i CSA60950, posiada znak CE
DOKUMENTACJA
Instrukcja użytkownika dla koncentratora DC-1000/SL i DC-1000/SLE:
078-0370-01A
ZAMÓWIENIE
Produkt
Numer modelu
DC-1000/SL Data Concentrator (5 Devices)
78704-001V
DC-1000/SL Data Concentrator (1,024 Devices)
78704-001K
DC-1000/SLE Data Concentrator (5 Devices)
78705-001V
DC-1000/SLE Data Concentrator (1,024 Devices)
78705-001K
Modele 78704 zawierają wbudowany kabel zasilający i pokrywę zacisków odpowiednią do
zastosowania, jeżeli licznik trójfazowy lub licznik jednofazowy NES IEC zainstalowano na
koncentratorze. Dwa wspomniane modele nie obejmują modemu, kabli do modemu i anteny.
Modele 78705 oferują wbudowany kabel zasilający i dwumetrowy kabel Ethernetowi gotowy do
podłączenia z infrastrukturą Ethernet. Dostępne są także przystosowane do potrzeb Klienta wersje
produktu (włącznie z hardware, software i opcjami parametryzacji). Skontaktuj się z partnerem
Echelon, aby uzyskać dodatkowe informacje.
