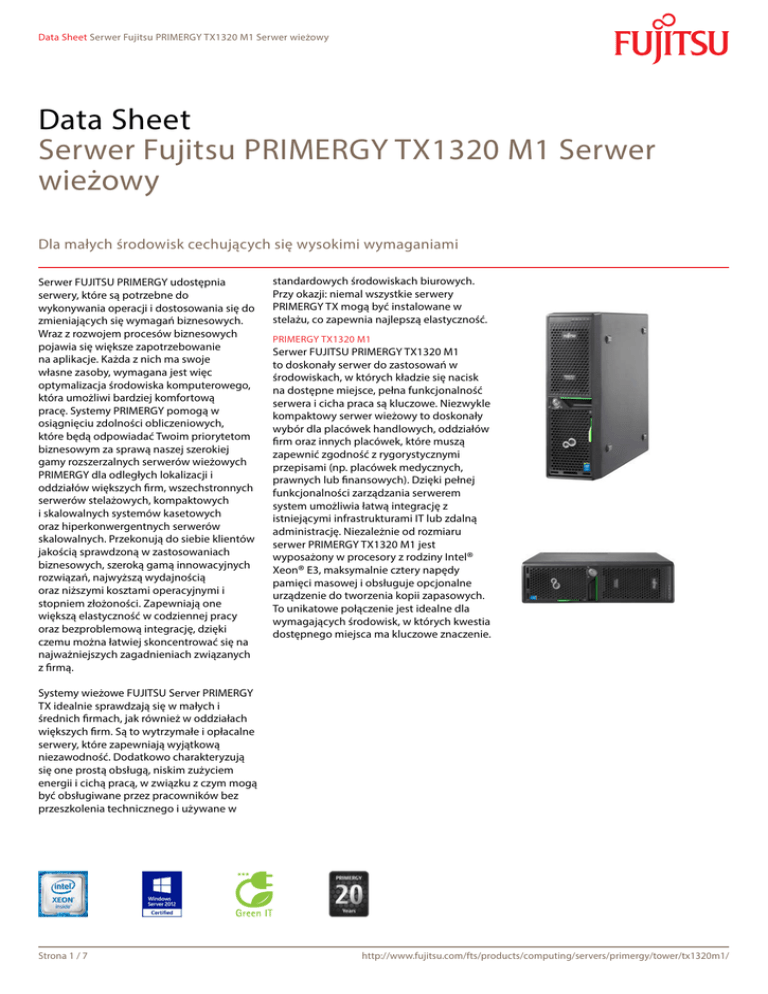

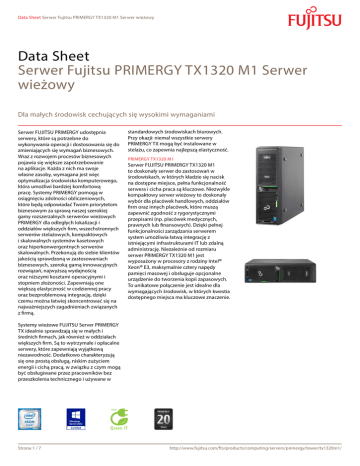

Data Sheet
Serwer Fujitsu PRIMERGY TX1320 M1 Serwer
wieżowy
Dla małych środowisk cechujących się wysokimi wymaganiami
Serwer FUJITSU PRIMERGY udostępnia
serwery, które są potrzebne do
wykonywania operacji i dostosowania się do
zmieniających się wymagań biznesowych.
Wraz z rozwojem procesów biznesowych
pojawia się większe zapotrzebowanie
na aplikacje. Każda z nich ma swoje
własne zasoby, wymagana jest więc
optymalizacja środowiska komputerowego,
która umożliwi bardziej komfortową
pracę. Systemy PRIMERGY pomogą w
osiągnięciu zdolności obliczeniowych,
które będą odpowiadać Twoim priorytetom
biznesowym za sprawą naszej szerokiej
gamy rozszerzalnych serwerów wieżowych
PRIMERGY dla odległych lokalizacji i
oddziałów większych firm, wszechstronnych
serwerów stelażowych, kompaktowych
i skalowalnych systemów kasetowych
oraz hiperkonwergentnych serwerów
skalowalnych. Przekonują do siebie klientów
jakością sprawdzoną w zastosowaniach
biznesowych, szeroką gamą innowacyjnych
rozwiązań, najwyższą wydajnością
oraz niższymi kosztami operacyjnymi i
stopniem złożoności. Zapewniają one
większą elastyczność w codziennej pracy
oraz bezproblemową integrację, dzięki
czemu można łatwiej skoncentrować się na
najważniejszych zagadnieniach związanych
z firmą.
standardowych środowiskach biurowych.
Przy okazji: niemal wszystkie serwery
PRIMERGY TX mogą być instalowane w
stelażu, co zapewnia najlepszą elastyczność.
PRIMERGY TX1320 M1
Serwer FUJITSU PRIMERGY TX1320 M1
to doskonały serwer do zastosowań w
środowiskach, w których kładzie się nacisk
na dostępne miejsce, pełna funkcjonalność
serwera i cicha praca są kluczowe. Niezwykle
kompaktowy serwer wieżowy to doskonały
wybór dla placówek handlowych, oddziałów
firm oraz innych placówek, które muszą
zapewnić zgodność z rygorystycznymi
przepisami (np. placówek medycznych,
prawnych lub finansowych). Dzięki pełnej
funkcjonalności zarządzania serwerem
system umożliwia łatwą integrację z
istniejącymi infrastrukturami IT lub zdalną
administrację. Niezależnie od rozmiaru
serwer PRIMERGY TX1320 M1 jest
wyposażony w procesory z rodziny Intel®
Xeon® E3, maksymalnie cztery napędy
pamięci masowej i obsługuje opcjonalne
urządzenie do tworzenia kopii zapasowych.
To unikatowe połączenie jest idealne dla
wymagających środowisk, w których kwestia
dostępnego miejsca ma kluczowe znaczenie.
Systemy wieżowe FUJITSU Server PRIMERGY
TX idealnie sprawdzają się w małych i
średnich firmach, jak również w oddziałach
większych firm. Są to wytrzymałe i opłacalne
serwery, które zapewniają wyjątkową
niezawodność. Dodatkowo charakteryzują
się one prostą obsługą, niskim zużyciem
energii i cichą pracą, w związku z czym mogą
być obsługiwane przez pracowników bez
przeszkolenia technicznego i używane w
Strona 1 / 7
http://www.fujitsu.com/fts/products/computing/servers/primergy/tower/tx1320m1/
Data Sheet Serwer Fujitsu PRIMERGY TX1320 M1 Serwer wieżowy
Cechy i korzyści
Główne cechy
Korzyści
Efektywność cenowa
„„Rodzina procesorów Intel® Xeon® E3 v3 obsługujących
maksymalnie 4 rdzenie
„„Maksymalnie 32 GB pamięci ECC (4 gniazda DIMM) i
maksymalnie 4 gniazda PCIe
„„Wydajność, która z nawiązką zaspokoi potrzeby małych i
średnich firm oraz oddziałów większych firm
„„Doskonałe do obsługi typowych zadań serwerowych, takich
jak serwer plików, serwer druku, serwer internetowy i serwer
aplikacji biurowych
Obsługa specjalnych rozwiązań
„„Bardzo mała obudowa mieści się wszędzie, zarówno w
ustawieniu jako wieża, jak i na biurku
„„Niska emisja hałasu dzięki optymalizacji przepływu
powietrza i opracowanej przez Fujitsu technologii CoolSafe®
„„Oszczędność miejsca: idealne dla małych biur, w punktach
sprzedaży i stelażach systemu telefonicznego
„„Cicha praca w biurach i salach wystawowych
„„Małe i ciche urządzenie, które można umieścić nawet na
biurku
Pełne funkcje zarządzania serwerem i łatwa dostępność
„„Pakiet Fujitsu ServerView Suite z narzędziami
umożliwiającymi instalację i wdrożenie, ciągłe
monitorowanie i kontrola stanu
„„Obudowa bez wkrętów, podłączane podczas pracy dyski 2,5
cala i szyny „Easy Rail” do obsługi dysków 3,5 cala
Strona 2 / 7
„„Mały serwer z pełnymi funkcjami zarządzania: Kompleksowe
narzędzia w pakiecie Fujitsu ServerView Suite ułatwiają życie
administratora
„„Łatwy, szybki i wygodny dostęp do wnętrza obudowy
serwera, dysków twardych i gniazd PCI
http://www.fujitsu.com/fts/products/computing/servers/primergy/tower/tx1320m1/
Data Sheet Serwer Fujitsu PRIMERGY TX1320 M1 Serwer wieżowy
Szczegóły techniczne
PRIMERGY TX1320 M1
Jednostka podstawowa
Typy obudów
Architektura napędów pamięci
masowej
Płyta główna
Typ płyty głównej
Chipset
Liczba i typ procesorów
Gniazda pamięci
Typ gniazd pamięci
Pojemność pamięci (min. – maks.)
Zabezpieczenie pamięci
Uwagi dotyczące pamięci
PRIMERGY TX1320 M1 SFF
Ultra-kompaktowa obudowa
2,5 cala
PRIMERGY TX1320 M1 LFF
Ultra-kompaktowa obudowa
2 x 3,5 cala SATA (bez możliwości podłączenia
podczas pracy)
D3239
Intel® C224
1 x Procesor Intel® Pentium® / Procesor Intel® Core™ i3 / Procesor z rodziny Intel® Xeon® E3-1200 v3
4
DIMM (DDR3) UDIMM
4 GB - 32 GB
ECC
Możliwe są mieszane, dostosowane konfiguracje z obsługą dwóch kanałów, które zapewniają większą
wydajność (2 moduły o jednakowej pojemności). Możliwe są także konfiguracje jednokanałowe (1
moduł).
Uwagi dotyczące modułów pamięci Moduły pamięci 1333 MHz lub 1600 MHz
Interfejsy
Złącza USB 2.0
Porty USB 3.0
Grafika (15-pinowe)
Szeregowy 1 (9-pinowy)
Sieć LAN / Ethernet
Zarządzanie siecią LAN (RJ45)
7 (4x zewnętrzne z tyłu, 2x zewnętrzne z przodu, 1x wewnętrzne do obsługi UFM, brak obsługi
wybudzania USB)
3 (2x zewnętrzne z tyłu, 1x wewnętrzne)
1 analogowy graficzny interfejs z iRMC (do 1600x1200 lub 1920x1080 przy 16 bpp)
1
2 x1 Gb/s Ethernet; RJ45
1 x wyznaczony do zarządzania port LAN dla iRMC S4 (10/100/1000 Mbit/s)
Ruch w porcie zarządzania LAN może zostać przełączony do współdzielonego, zintegrowanego portu
Gbit LAN
Wbudowany lub zintegrowany kontroler
Kontroler RAID
Opcjonalny zintegrowany kontroler RAID 0/1 lub RAID 5/6 dla jednostek podstawowych SAS (zajmuje
jedno gniazdo PCIe).
Wszystkie opcje sprzętu kontrolera pamięci zostały opisane w sekcji Podzespoły
Kontroler SATA
Intel® C224, 2 porty do obsługi dostępnych napędów
4 porty do obsługi wewnętrznych dysków twardych SATA w macierzy RAID 0, 1, 10 w systemach
Windows i Linux;
Uwagi dotyczące typu kontrolera
4 porty dla wewnętrznych dysków twardych SATA w macierzy RAID 0, 1, 10 dla systemów Windows i
SATA
Linux
Kontroler LAN
Intel® i217 + Intel® i210 (wbudowana). 2 x 10/100/1000 Mbit/s Ethernet. Intel® i217LM: 2xTX/2xRX,
obsługa rozruchu zdalnego iSCSI, wybudzanie APM.
Intel® i210, 4xTX/4xRX, zdalne wybudzanie iSCSI i PXE 2.0 przez sieć LAN, WoL.
Serwisowa sieć LAN: Realtek RTL8211E
Kontroler zarządzania zdalnego
Zintegrowany kontroler zarządzania zdalnego (iRMC S3, 32 MB pamięci zintegrowanej w tym kontroler
grafiki)
Kompatybilny z IPMI 2.0
Moduł Trusted Platform Module
Infineon / moduł TPM 1.2; zgodny z wymogami TCG (opcjonalne)
(TPM)
Gniazda
PCI-Express 3.0 x8
Gniazdo PCI-Express 2.0 x1 (mech.
x4)
PCI-Express 2.0 x4 (mech. x8)
Uwagi dotyczące gniazda
Strona 3 / 7
2 x Niski profil
1 x Niski profil
1 x Niski profil
W konfiguracji SAS 1 gniazdo PCI-Express zajmuje kontroler modułowej macierzy RAID.
W konfiguracjach z procesorami Intel® Core™ i3 lub Intel® Pentium® ich gniazda są obsługiwane przez
PCI-Express 2.0.
http://www.fujitsu.com/fts/products/computing/servers/primergy/tower/tx1320m1/
Data Sheet Serwer Fujitsu PRIMERGY TX1320 M1 Serwer wieżowy
Wnęki
Wnęki napędów pamięci masowej
maks. 6 (4+2) x 2,5 cala, możliwość podłączania podczas pracy, SAS/SATA; lub 2 x 3,5 cala, bez możliwości
podłączania podczas pracy, SATA.
Konfiguracja wnęki napędu pamięci Nie ma możliwości rozbudowy u klienta.
masowej
Dostępne wnęki dyskowe
1 x 3,5/1,6 cala dla urządzeń pomocniczych
1 x 5,25/0,5 cala dla napędu CD-RW/DVD
Opcjonalne wnęki na dyski twarde Brak
Konfiguracja radiatora
Liczba wentylatorów
Uwagi dotyczące wentylatora
Panel operacyjny
Przyciski sterujące
Diody LED stanu
3
Wentylator procesora, wentylator tylny, wentylator napędów
Przycisk włączania/wyłączania
Status systemu (pomarańczowy / żółty)
Identyfikacja (niebieski)
Dostęp do dysków twardych (zielony)
Zasilanie (pomarańczowy / zielony)
W tylnej części zestawu:
Status systemu (pomarańczowy / żółty)
Identyfikacja (niebieski)
Połączenie LAN (zielony)
Szybkość połączenia LAN (zielony / żółty)
CSS (żółty)
Systemy operacyjne i oprogramowanie do wirtualizacji
Łącze do wersji systemu
http://docs.ts.fujitsu.com/dl.aspx?id=d4ebd846-aa0c-478b-8f58-4cfbf3230473
operacyjnego
Uwagi dotyczące systemu
Obsługa innych dystrybucji systemu Linux na zamówienie
operacyjnego
Zarządzanie serwerem
Standardowo
Opcja
Uwagi dotyczące zarządzania
serwerem
Strona 4 / 7
ServerView Suite - Wdrożenie
Installation Manager
Zestaw narzędzi skryptowych
ServerView Suite - Kontrola
Operations Manager w zestawie PDA a ASR & R
(Prefailure and Analysis; Automatic Server Recovery and Restart)
Agenci i dostawcy CIM / usługa Agentless Service
Monitor systemu
RAID Manager
Zarządzanie pojemnością
Zarządzanie energią
Obsługa pamięci masowej
ServerView Suite - Obsługa
Zdalne zarządzanie (iRMC w połączeniu z Intel® Node Manager)
Zarządzanie aktualizacjami (BIOS, oprogramowanie sprzętowe, sterowniki Windows, agenci i
dostawcy CIM)
Zarządzanie wydajnością
Zarządzanie zasobami
Internetowa diagnostyka
ServerView Suite - Integracja
Pakiety integracyjne dla Microsoft System Center, VMware vCenter, VMware vRealize, Nagios i HP
SIM
Narzędzia wdrożeniowe i inne
Wbudowane w ServerView rozwiązanie Lifecycle Management
Rozszerzone funkcje zarządzania dla uproszczonego i zautomatyzowanego zarządzania oraz
podniesienia stopnia integracji
ServerView Suite - Obsługa
Pakiet zaawansowany iRMC, w tym Zaawansowane przekierowywanie wideo (AVR),
rejestrowanie obrazu wideo i wirtualnych nośników
Aby uzyskać informacje na temat zgodności programów pakietu ServerView, zapoznaj się z
odpowiednimi arkuszami danych.
http://www.fujitsu.com/fts/products/computing/servers/primergy/tower/tx1320m1/
Data Sheet Serwer Fujitsu PRIMERGY TX1320 M1 Serwer wieżowy
Wymiary / waga
Stojak (szer. x gł. x wys.)
Uwagi dotyczące wymiarów
Waga
Uwagi dotyczące wagi
Środowisko
Temperatura otoczenia podczas
pracy
Wilgotność względna podczas pracy
Środowisko operacyjne
Łącze do środowiska operacyjnego
Ciśnienie dźwięku (LpAm)
Moc dźwięku (LWAd; 1B = 10 dB)
Uwagi dotyczące hałasu
Wartości elektryczne
Konfiguracja zasilacza
Moc czynna (maks. konfiguracja)
Widoczna moc (maks. konfiguracja)
Emisja ciepła (maks. konfiguracja)
Natężenie znamionowe maks.
Wskaźnik mocy czynnej
Zasilacz
Dział zgodności z przepisami
Globalne
Europa
Stany Zjednoczone/Kanada
Korea Południowa
Chiny
Łącze do zgodności
Uwagi dotyczące zgodności
98 x 399 x 340 mm
bez stopek
Maks. 10 kg
Rzeczywista waga może być różna w zależności od konfiguracji
10 - 35°C
10 - 85 % (bez kondensacji)
FTS 04230 – Wskazówki dla centrum danych (dane techniczne instalacji)
http://docs.ts.fujitsu.com/dl.aspx?id=589915e9-1bf8-40f7-8ba4-7cac9371f2f0
SATA: 22 dB(A) (tryb bezczynności)/ 23 dB(A) (podczas pracy); SAS: 33 dB(A) (tryb bezczynności)/ 35 dB(A)
(podczas pracy)
SATA: 3,7 B (tryb bezczynności)/ 3,7 B (podczas pracy); SAS: 4,9 B (tryb bezczynności)/ 5 B (podczas pracy)
Poziom hałasu jest zależny od trybu pracy, konfiguracji systemu i temperatury otoczenia.
1 standardowy zasilacz
147 W
152 VA
529.2 kJ/h (501.6 BTU/h)
6A (100 V) / 3A (240 V)
Aby oszacować zużycie energii w różnych konfiguracjach, użyj modułu Power Calculator narzędzia
System Architect: http://configurator.ts.fujitsu.com/public/
250 W standardowy, 94% (platynowa wydajność), 100–240 V, 50/60 Hz
CB
RoHS (ograniczenia zawartości substancji według światowych przepisów RoHS)
WEEE (odpady elektryczne i elektroniczne)
CE
CSA us
ULc/us
FCC, klasa A
KC
CCC
http://globalsp.ts.fujitsu.com/sites/certificates
Uzyskanie wymienionych wyżej zgodności jest planowane, ale niedostępne na wstępnym etapie.
Urządzenie cechuje się ogólną zgodnością ze wymogami bezpieczeństwa obowiązującymi we
wszystkich krajach Europy i Ameryki Północnej. Krajowe zatwierdzenia wymagane do spełnienia
regulacji ustawowych lub z innych powodów mogą być uzyskiwane na żądanie.
* Ostrzeżenie:
Produkt należy do klasy A. W środowisku domowym ten produkt może powodować zakłócenia radiowe.
W takim wypadku należy podjąć odpowiednie kroki.
Podzespoły
Gwarancja
Okres gwarancji
1 rok
Typ gwarancji
Serwis u klienta (w zależności od kraju)
Warunki gwarancji
http://support.ts.fujitsu.com/warranty/Index.asp?LNG=COM
Usługi wsparcia technicznego produktu — doskonałe rozszerzenie
Dostępne pakiety obsługi
Dostępne na całym świecie w głównych obszarach działalności:
technicznej
9x5, czas reakcji u klienta: następny dzień roboczy
9x5, czas reakcji u klienta: 4 godz.
24x7, czas reakcji u klienta: 4 godz.
Strona 5 / 7
http://www.fujitsu.com/fts/products/computing/servers/primergy/tower/tx1320m1/
Data Sheet Serwer Fujitsu PRIMERGY TX1320 M1 Serwer wieżowy
Gwarancja
Zalecany plan serwisowy
Czas serwisowania
Łącze internetowe do serwisu
Strona 6 / 7
Serwis u klienta 24x7, czas reakcji: 4 godz.
5 lat od zakończenia cyklu eksploatacyjnego produktu
http://www.fujitsu.com/fts/products/product-support-services/
http://www.fujitsu.com/fts/products/computing/servers/primergy/tower/tx1320m1/
Data Sheet Serwer Fujitsu PRIMERGY TX1320 M1 Serwer wieżowy
Więcej informacji
Rozwiązania firmy Fujitsu
Więcej informacji
Prawa autorskie
In addition to Fujitsu PRIMERGY TX1320
M1, Fujitsu provides a range of platform
solutions. They combine reliable Fujitsu
products with the best in services, knowhow and worldwide partnerships.
Learn more about Fujitsu PRIMERGY
TX1320 M1, please contact your Fujitsu
sales representative or Fujitsu Business
partner, or visit our website.
http://www.fujitsu.com/primergy
Wszelkie prawa, w tym prawa własności
intelektualnej, zastrzeżone. Prawo do
technicznych modyfikacji zastrzeżone.
Dostawa jest zależna od dostępności.
Firma nie ponosi odpowiedzialności
za kompletność, poprawność oraz
aktualność danych oraz ilustracji.
Oznaczenia mogą być chronione znakami
handlowymi i/lub prawami autorskimi
ich odpowiednich właścicieli, dlatego
ich używanie do własnych celów może
naruszać prawa tych właścicieli.
Więcej informacji można znaleźć na
stronie internetowej http://www.fujitsu.
com/fts/resources/navigation/terms-ofuse.html
©2016 Fujitsu Technology Solutions
GmbH
Fujitsu Portfolio
Built on industry standards, Fujitsu
offers a full portfolio of IT hardware and
software products, services, solutions
and cloud offering, ranging from clients
to datacenter solutions and includes
the broad stack of Business Solutions, as
well as the full stack of Cloud offerings.
This allows customers to select from
alternative sourcing and delivery models
to increase their business agility and to
improve their IT operation’s reliability.
Computing Products
www.fujitsu.com/global/products/
computing/
Software
www.fujitsu.com/software/
Contact
FUJITSU LIMITED
Website: www.fujitsu.com
2017-03-01 CE-EN
Strona 7 / 7
Fujitsu Green Policy Innovation
Fujitsu Green Policy Innovation to nasz
światowy projekt redukcji zagrożeń dla
środowiska.
Korzystając z naszego globalnego
doświadczenia, dążymy do stworzenia
zrównoważonego środowiska dla
przyszłych pokoleń.
Więcej informacji na ten temat można
znaleźć na stronie http://www.fujitsu.
com/global/about/environment/
Wyłączenie odpowiedzialności
Dane techniczne oraz dostępność
mogą ulec zmianie. Firma nie ponosi
odpowiedzialności za kompletność,
poprawność oraz aktualność danych
oraz ilustracji. Oznaczenia mogą być
chronione znakami handlowymi lub
prawami autorskimi ich odpowiednich
właścicieli, dlatego ich używanie do
własnych celów może naruszać prawa
tych właścicieli.
Wszelkie prawa, w tym prawa własności intelektualnej, zastrzeżone. Prawo do technicznych
modyfikacji zastrzeżone. Dostawa jest zależna od dostępności. Firma nie ponosi
odpowiedzialności za kompletność, poprawność oraz aktualność danych oraz ilustracji.
Oznaczenia mogą być chronione znakami handlowymi i/lub prawami autorskimi ich
odpowiednich właścicieli, dlatego ich używanie do własnych celów może naruszać prawa
tych właścicieli.
Więcej informacji można znaleźć na stronie internetowej http://www.fujitsu.com/fts/
resources/navigation/terms-of-use.html
©2016 Fujitsu Technology Solutions GmbH
http://www.fujitsu.com/fts/products/computing/servers/primergy/tower/tx1320m1/
