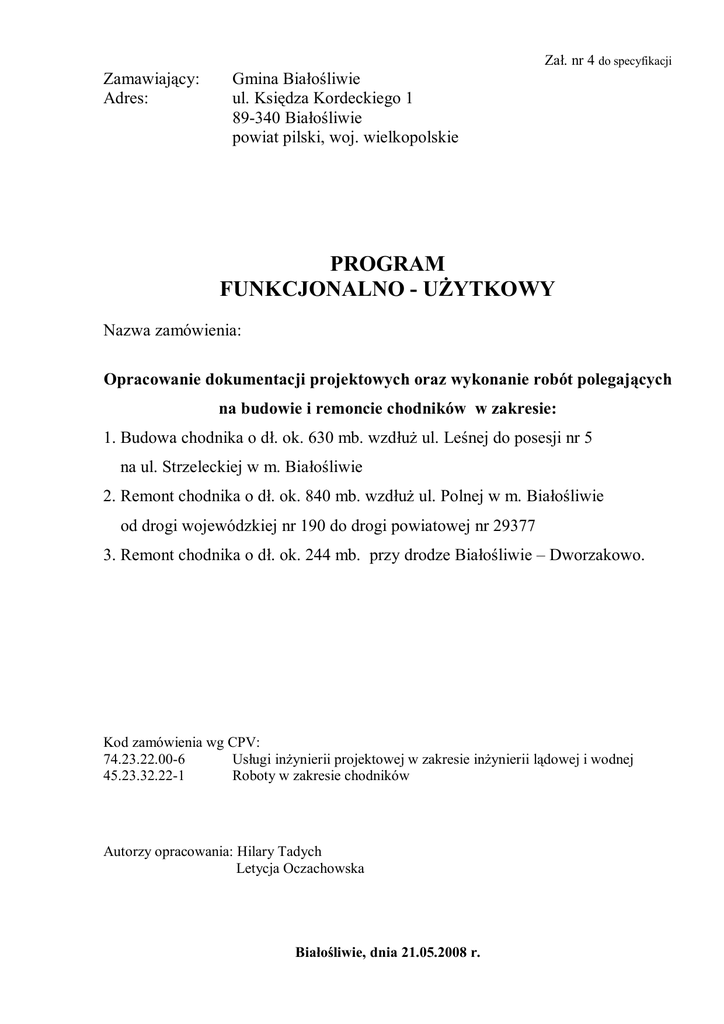

program funkcjonalno - użytkowy

Zał. nr 4 do specyfikacji
Zamawiający:
Adres:
Gmina Białośliwie
ul. Księdza Kordeckiego 1
89-340 Białośliwie
powiat pilski, woj. wielkopolskie
PROGRAM
FUNKCJONALNO - UŻYTKOWY
Nazwa zamówienia:
Opracowanie dokumentacji projektowych oraz wykonanie robót polegających
na budowie i remoncie chodników w zakresie:
1. Budowa chodnika o dł. ok. 630 mb. wzdłuż ul. Leśnej do posesji nr 5
na ul. Strzeleckiej w m. Białośliwie
2. Remont chodnika o dł. ok. 840 mb. wzdłuż ul. Polnej w m. Białośliwie
od drogi wojewódzkiej nr 190 do drogi powiatowej nr 29377
3. Remont chodnika o dł. ok. 244 mb. przy drodze Białośliwie – Dworzakowo.
Kod zamówienia wg CPV:
74.23.22.00-6
Usługi inżynierii projektowej w zakresie inżynierii lądowej i wodnej
45.23.32.22-1
Roboty w zakresie chodników
Autorzy opracowania: Hilary Tadych
Letycja Oczachowska
Białośliwie, dnia 21.05.2008 r.
-2Spis treści programu funkcjonalno-użytkowego
I. Część opisowa
1. Opis ogólny przedmiotu zamówienia
1.1. Charakterystyczne parametry określające zakres robót budowlanych
1.2. Aktualne uwarunkowania wykonania przedmiotu zamówienia – opis stanu istniejącego
1.3. Ogólne właściwości funkcjonalno-użytkowe
2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia
2.1. Ogólne warunki wykonania i odbioru robót:
2.2. Budowa chodnika o dł. ok. 630 mb. wzdłuż ul. Leśnej do posesji nr 5 na ul. Strzeleckiej
w m. Białośliwie
2.3. Remont chodnika o dł. ok. 840 mb. wzdłuż ul. Polnej w m. Białośliwie
od drogi wojewódzkiej nr 190 do drogi powiatowej nr 29377
2.4. Remont chodnika o dł. ok. 244 mb. przy drodze Białośliwie – Dworzakowo
II. Część informacyjna
1. Oświadczenie dot. prawa do dysponowania nieruchomościami na cele budowlane.
2. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia
budowlanego
3. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót
budowlanych
3.1. Mapy do celów projektowych
3.2. Wskazania zamawiającego dotyczące zachowania urządzeń podziemnych.
3.3. Dodatkowe wytyczne inwestorskie i uwarunkowania związane z realizacją zamówienia.
-3-
I. Część opisowa
1. Opis ogólny przedmiotu zamówienia.
Przedmiotem zamówienia jest opracowanie dokumentacji projektowych oraz wykonanie
robót polegających na budowie i remoncie chodników w zakresie:
a) Budowa chodnika o dł. ok. 630 mb. wzdłuż ul. Leśnej do posesji nr 5 na ul. Strzeleckiej
w m. Białośliwie.
b) Remont chodnika o dł. ok. 840 mb. wzdłuż ul. Polnej w m. Białośliwie
od drogi wojewódzkiej nr 190 do drogi powiatowej nr 29377
c) Remont chodnika o dł. ok. 244 mb. przy drodze Białośliwie – Dworzakowo.
Zadania opisane w pkt 1 lit. a, b i c należy uznać za jedno zadanie, zamawiający nie
dopuszcza możliwości składania ofert częściowych na poszczególne zakresy prac.
Zamawiający dopuszcza możliwość udzielenia w okresie 3 lat od udzielenia zamówienia
podstawowego, dotychczasowemu wykonawcy robót budowlanych zamówień
uzupełniających, stanowiących nie więcej niż 50% wartości zamówienia podstawowego i
polegających na powtórzeniu tego samego rodzaju zamówień, co zamówienie podstawowe.
W siedzibie Zamawiającego w biurze nr 13 w godz. 8:00-15:00, w dniach urzędowania
znajdują
się do wglądu mapy do celów opiniodawczych z wkreślonym zakresem zadania.
1.1. Charakterystyczne parametry określające zakres robót budowlanych
a) Budowa chodnika o dł. ok. 630 mb. wzdłuż ul. Leśnej do posesji nr 5
na ul. Strzeleckiej w m. Białośliwie
1. Rozebranie istniejącego chodnika z płytek betonowych o szer. 1 m, dł. ok. 66 mb., w tym
demontaż krawężnika drogowego (materiał należy zwieźć i przekazać Zamawiającemu załadunek i rozładunek ręczny, złożenie w odległości do 3 km).
2. Budowa chodnika - dł. ok. 630 mb., szer. 1,5 mb.
3. Nawierzchnia chodnika - z kostki betonowej polbruk gr. 6 cm , kość, barwa szara.
4. Podbudowa - na warstwie z kruszywa naturalnego.
5. Wjazdy i wejścia do posesji – wykonanie z kostki betonowej polbruk gr. 6 cm, kość,
barwa czerwona, na podbudowie betonowej B10, gr. 12 cm, z uwzględnieniem promienia
skrętu wjazdów :
- do granicy posesji wszystkich istniejących wjazdów i wejść o szerokości
odpowiadającej obecnej ich szerokości,
- wjazdów na pole o szer. 5 mb. poprzez obniżenie chodnika - w ilości 2 szt.,
- wjazdu do przepompowni ścieków do linii ogrodzenia o szer. 4 mb.
6. Ułożenie od strony jezdni krawężników drogowych na ławie betonowej B 10, ułożenie
od strony posesji oraz na łukach wjazdowych obrzeża trawnikowego na podsypce
cementowo-piaskowej.
7. Informacja dot. krawężnika drogowego:
- na całej długości ul. Leśnej ok. 196 mb. znajduje się istniejący, nowy krawężnik
drogowy, nie podlega rozbiórce, do wykorzystania w całości.
- na długości ok. 65 mb. (od pierwszego przejazdu kolejki wąskotorowej do mostku)
znajduje się istniejący krawężnik drogowy w dobrym stanie, nie podlega rozbiórce,
do wykorzystania w całości.
8. Przywrócenie do stanu pierwotnego terenu po realizacji zadania oraz wyrównanie
pobocza drogowego i naprawa ubytków w nawierzchni asfaltowej drogi przy ułożonym
krawężniku drogowym.
-49. Wykonanie oznakowania poziomego – przejścia dla pieszych szt. 4, w tym 1 szt.
przejście istniejące do odnowienia.
10. Zakup i montaż oznakowania pionowego - 6 kpl (słupek + znak) znaki informacyjne
o przejściu dla pieszych.
b) Remont chodnika o dł. ok. 840 mb. wzdłuż ul. Polnej w m. Białośliwie
od drogi wojewódzkiej nr 190 do drogi powiatowej nr 29377
1. Rozebranie istniejącego chodnika z płytek betonowych o szer. 1,25 dł. ok. 630 mb. w
tym demontaż krawężnika drogowego i obrzeża trawnikowego (materiał należy zwieźć i
przekazać Zamawiającemu - załadunek i rozładunek ręczny, złożenie w odległości do
3 km).
2. W podanej w pkt 1 długości chodnika znajdują się przeznaczone do rozbiórki wjazdy i
wejścia do posesji betonowe i z trylinki.
3. Budowa chodnika - dł. ok. 840 mb., szer. 1,5 mb.
4. Nawierzchnia chodnika - z kostki betonowej polbruk gr. 6 cm , kość, barwa szara.
5. Podbudowa - na warstwie z kruszywa naturalnego.
6. Wjazdy i wejścia do posesji – wykonanie z kostki betonowej polbruk gr. 6 cm, kość,
barwa czerwona, na podbudowie betonowej B10, gr. 12 cm, z uwzględnieniem promieni
skrętu wjazdów :
a) do granicy posesji wszystkich istniejących wjazdów i wejść o szerokości
odpowiadającej obecnej ich szerokości,
b) wjazdów i wejść do granicy posesji niezabudowanych, po uzgodnieniu ich lokalizacji
i szerokości z właścicielami działek.
7. Ułożenie od strony jezdni krawężników drogowych na ławie betonowej B 10, ułożenie
od strony posesji oraz na łukach wjazdowych obrzeża trawnikowego na podsypce
cementowo-piaskowej.
8. Przywrócenie do stanu pierwotnego terenu po realizacji zadania oraz wyrównanie
pobocza drogowego i naprawa ubytków w nawierzchni asfaltowej drogi przy ułożonym
obrzeżu trawnikowym.
9. Wykonanie oznakowania poziomego – przejścia dla pieszych szt. 6
10. Zakup i montaż oznakowania pionowego - 12 kpl (słupek + znak) znaki informacyjne
o przejściu dla pieszych.
c) Remont chodnika o dł. ok. 244 mb. przy drodze Białośliwie – Dworzakowo
1. Długość remontowanego chodnika - ok. 244 mb.
2. Szerokość chodnika – 1,5 mb.
3. Nawierzchnia chodnika - z kostki betonowej polbruk gr. 6 cm ,
4. Podbudowa - na warstwie z kruszywa naturalnego.
5. Wykonanie przejazdu na podbudowie betonowej B10 gr. 12 cm, na drogę dojazdową do
posesji nr 1 w Dworzakowie (budynek PKP) poprzez obniżenie chodnika.
6. Ułożenie obrzeża trawnikowego na ławie betonowej B 10.
7. Przywrócenie do stanu pierwotnego terenu po realizacji zadania, wyrównanie pobocza
drogowego i naprawa ubytków w nawierzchni asfaltowej drogi przy ułożonym obrzeżu
trawnikowym.
8. Wykonanie oznakowania poziomego – przejście dla pieszych szt. 1.
9. Zakup i montaż oznakowania pionowego - 2 kpl (słupek + znak) znaki informacyjne
o przejściu dla pieszych.
-5Zamawiający w celu realizacji remontu chodnika przy drodze BiałośliwieDworzakowo przekaże Wykonawcy następujący materiał:
kostka polbruk grubość 6 cm
366 m2
obrzeże trawnikowe
488 mb
Zamawiający żąda aby Wykonawca dokonał wizji lokalnych i obmiarów z natury w
terenie gdzie będą prowadzone roboty, oraz określił na tej podstawie zakres robót
budowlanych koniecznych do wykonania w celu realizacji zamówienia, a także uzyskał
dane niezbędne do przygotowania i złożenia oferty.
1.2.Aktualne uwarunkowania wykonania przedmiotu zamówienia – opis stanu istniejącego
a) Budowa chodnika o dł. ok. 630 mb. wzdłuż ul. Leśnej do posesji nr 5 na ul. Strzeleckiej
- w linii budowy chodnika na dł. ok. 66 mb. znajduje się istniejący chodnik z płytek
betonowych, podlegający rozbiórce,
b) Remont chodnika o dł. ok. 840 mb. wzdłuż ul. Polnej
- w linii budowy chodnika na dł. ok. 630 mb. znajduje się istniejący chodnik z płytek
betonowych oraz wjazdy i wejścia do posesji betonowe i z trylinki podlegające
rozbiórce,
c) Remont chodnika o dł. ok. 244 mb. przy drodze Białośliwie – Dworzakowo
- zadanie stanowi kontynuację robót rozpoczętych w roku 2007.
1.3. Ogólne właściwości funkcjonalno-użytkowe
W ramach zamówienia należy zaprojektować i wykonać roboty budowlane w zakresie
chodników oraz wjazdów i wejść do posesji.
2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia
2.1. Ogólne warunki wykonania i odbioru robót:
a) Zamawiający wymaga, aby roboty budowlane były wykonane w sposób powodujący
najmniejsze utrudnienia w funkcjonowaniu ruchu drogowego i pieszego. Zjazdy
indywidualne i publiczne oraz dojścia do budynków nie mogą być wyłączone na czas
dłuższy niż uzgodniony z użytkownikiem zjazdu oraz za jego zgodą.
b) Wykonawca we własnym zakresie zapewni teren na zaplecze budowy.
c) Wyroby budowlane stosowane w trakcie wykonywania robót budowlanych mają spełniać
wymagania polskich przepisów, a wykonawca zobowiązany jest posiadać dokumenty
potwierdzające, że zostały one wprowadzone do obrotu, zgodnie z regulacjami ustawy o
wyrobach budowlanych i posiadają wymagane parametry.
2.2.Budowa chodnika o dł. ok. 630 mb. wzdłuż ul. Leśnej do posesji nr 5 na ul. Strzeleckiej w m.
Białośliwie
a) Wykonanie dokumentacji projektowej w zakresie:
- projekt budowlany przedmiotu zamówienia – 5 egz., wykonany na mapach sytuacyjnowysokościowych dostarczonych przez Zamawiającego,
- specyfikacje techniczne wykonania i odbioru robót budowlanych na poszczególne
zakresy robót drogowych – 2 egz.,
- uzgodnienia formalno-prawne i branżowe 5 egz. , w tym uzgodnienie przejścia przez tory
kolejki wąskotorowej ,
- informacja dotycząca bezpieczeństwa i ochrony zdrowia w przypadku gdy jej
opracowanie jest konieczne na podstawie odrębnych przepisów – 5 egz.,
c) Przygotowanie dokumentów niezbędnych do uzyskania pozwolenia na budowę w
Starostwie Powiatowym w Pile tj. wniosek i oświadczenie o posiadanym prawie do
dysponowania nieruchomością na cele budowlane.
-6c) Wykonanie robót budowlanych w zakresie budowy chodnika oraz wjazdów i wejść do
posesji.
d) Wykonanie oznakowania poziomego i pionowego.
e) Wykonanie inwentaryzacji powykonawczej.
f) Odbiór robót budowlanych i zgłoszenie do eksploatacji.
2.3. Remont chodnika o dł. ok. 840 mb. wzdłuż ul. Polnej w m. Białośliwie od drogi
wojewódzkiej nr 190 do drogi powiatowej nr 29377
a) Opracowanie dokumentacji projektowej niezbędnej do zgłoszenia robót budowlanych nie
wymagających pozwolenia na budowę w Starostwie Powiatowym w Pile tj.:
wkreślenie zakresu zadania na mapie do celów opiniodawczych przekazanej przez
Zamawiającego oraz opracowanie dokumentacji zawierającej zakres i opis zadania.
b) Przygotowanie dokumentów niezbędnych do zgłoszenia robót budowlanych
nie wymagających pozwolenia na budowę w Starostwie Powiatowym w Pile.
c) Wykonanie robót budowlanych w zakresie remontu chodnika.
d) Wykonanie oznakowania poziomego i pionowego.
e) Wykonanie inwentaryzacji powykonawczej.
f) Odbiór robót budowlanych.
2.4. Remont chodnika o dł. ok. 244 mb. przy drodze Białośliwie – Dworzakowo
a) Opracowanie dokumentacji projektowej niezbędnej do zgłoszenia robót budowlanych nie
wymagających pozwolenia na budowę w Starostwie Powiatowym w Pile tj.:
wkreślenie zakresu robót na mapie do celów opiniodawczych przekazanej przez
zamawiającego oraz opracowanie dokumentacji zawierającej zakres i opis zadania.
b) Przygotowanie dokumentów niezbędnych do zgłoszenia robót budowlanych
nie wymagających pozwolenia na budowę w Starostwie Powiatowym w Pile.
c) Wykonanie robót budowlanych w zakresie remontu chodnika.
d) Wykonanie oznakowania poziomego i pionowego.
e) Wykonanie inwentaryzacji powykonawczej.
f) Odbiór robót budowlanych.
II. Część informacyjna
1. Oświadczenie dot. prawa do dysponowania nieruchomością na cele budowlane
1.1. Gmina Białośliwie jest właścicielem gruntów, na których będą realizowane zamierzenia
budowlane dot.:
a) budowy chodnika wzdłuż ul Leśnej do posesji nr 5 na ul. Strzeleckiej w m. Białośliwie,
b) remontu chodnika wzdłuż ul. Polnej w m. Białośliwie.
1.2. Gmina Białośliwie na podstawie Porozumienia zawartego w dniu 28.03.2008 r. z Powiatem
Pilskim ma prawo do dysponowania nieruchomością na cele budowlane w zakresie remontu
chodnika przy drodze Białośliwie – Dworzakowo.
2. Przepisy prawne i normy związane z projektowaniem i wykonaniem robót budowlanych:
a) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U z 2006 r. Nr 156, poz. 1118 z
późn. zm.).
b) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych
wykonania i odbioru robót budowlanych oraz programu fukcjonalno-użytkowego (Dz. U.
Nr 202, poz. 2072 z późn. zm.).
-7c) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w
sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich
usytuowanie (Dz. U. Nr 43, poz. 430).
d) Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych
warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń
bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz. U. Nr
220, poz. 2181).
e) Rozporządzenie Ministra Infrastruktury z dnia 23 września 2003 r. w sprawie
szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru
nad tym zarządzaniem (Dz. U. Nr 177 poz. 1729)
f) Inne przepisy prawa mające zastosowanie w realizacji przedmiotu zamówienia.
3. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót
budowlanych
3.1.Zamawiający w dniu podpisania umowy na realizację zamówienia przekaże Wykonawcy:
a) mapę sytuacyjno-wysokościową w skali 1:500 - dot. budowy chodnika wzdłuż ul. Leśnej
do posesji nr 5 na ul. Strzeleckiej w m. Białośliwie,
b) mapy do celów opiniodawczych – dot. remontu chodnika wzdłuż ul. Polnej w m.
Białośliwie i remontu chodnika przy drodze Białośliwie – Dworzakowo.
3.2.
Wskazania zamawiającego dotyczące zachowania urządzeń podziemnych:
Wykonawca zobowiązany jest do regulacji znajdujących się w pasie chodników oraz
wjazdów i wejść do posesji zasuw, studzienek rewizyjnych i innych urządzeń
podziemnych.
3.3. Dodatkowe wytyczne inwestorskie i uwarunkowania związane z realizacją zamówienia:
a) Wykonawca, który złoży najkorzystniejszą ofertę zobowiązany jest opracować
harmonogram rzeczowo – finansowy realizacji przedmiotu zamówienia, który stanowić
będzie załącznik do umowy.
b) Wykonawca zobowiązany jest, na etapie opracowywania dokumentacji projektowej,
uwzględniać uwagi Zamawiającego oraz uzgadniać z Zamawiającym proponowane przez
siebie rozwiązania.
c) Wykonawca zobowiązany jest na etapie opracowywania dokumentacji projektowej do
spisania notatek służbowych z uzgodnień przeprowadzonych z właścicielami posesji dot.
lokalizacji wjazdów i wejść na tereny posesji.
Zatwierdzam:
Wójt Gminy Białośliwie
inż. Franciszek Tamas
