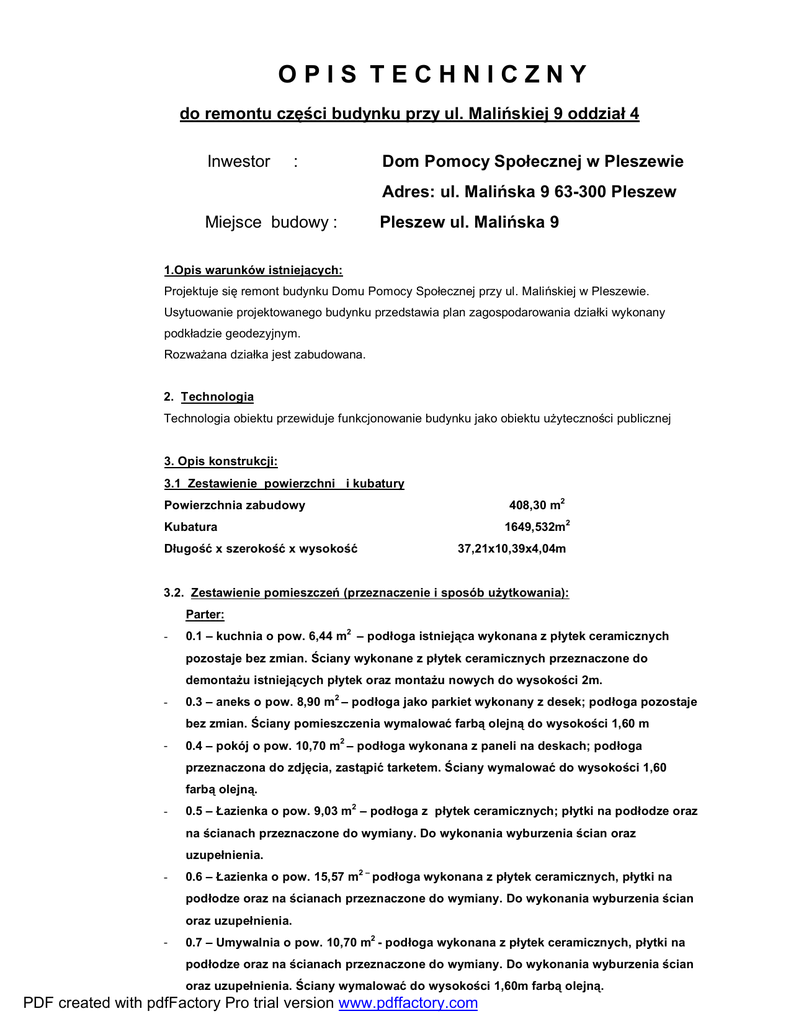

OPIS TECHNICZNY
do remontu części budynku przy ul. Malińskiej 9 oddział 4
Inwestor
:
Dom Pomocy Społecznej w Pleszewie
Adres: ul. Malińska 9 63-300 Pleszew
Miejsce budowy :
Pleszew ul. Malińska 9
1.Opis warunków istniejących:
Projektuje się remont budynku Domu Pomocy Społecznej przy ul. Malińskiej w Pleszewie.
Usytuowanie projektowanego budynku przedstawia plan zagospodarowania działki wykonany
podkładzie geodezyjnym.
Rozważana działka jest zabudowana.
2. Technologia
Technologia obiektu przewiduje funkcjonowanie budynku jako obiektu użyteczności publicznej
3. Opis konstrukcji:
3.1 Zestawienie powierzchni i kubatury
408,30 m2
Powierzchnia zabudowy
1649,532m2
Kubatura
Długość x szerokość x wysokość
37,21x10,39x4,04m
3.2. Zestawienie pomieszczeń (przeznaczenie i sposób użytkowania):
Parter:
-
0.1 – kuchnia o pow. 6,44 m2 – podłoga istniejąca wykonana z płytek ceramicznych
pozostaje bez zmian. Ściany wykonane z płytek ceramicznych przeznaczone do
demontażu istniejących płytek oraz montażu nowych do wysokości 2m.
-
0.3 – aneks o pow. 8,90 m2 – podłoga jako parkiet wykonany z desek; podłoga pozostaje
bez zmian. Ściany pomieszczenia wymalować farbą olejną do wysokości 1,60 m
-
0.4 – pokój o pow. 10,70 m2 – podłoga wykonana z paneli na deskach; podłoga
przeznaczona do zdjęcia, zastąpić tarketem. Ściany wymalować do wysokości 1,60
farbą olejną.
-
0.5 – Łazienka o pow. 9,03 m2 – podłoga z płytek ceramicznych; płytki na podłodze oraz
na ścianach przeznaczone do wymiany. Do wykonania wyburzenia ścian oraz
uzupełnienia.
-
0.6 – Łazienka o pow. 15,57 m2 – podłoga wykonana z płytek ceramicznych, płytki na
podłodze oraz na ścianach przeznaczone do wymiany. Do wykonania wyburzenia ścian
oraz uzupełnienia.
-
0.7 – Umywalnia o pow. 10,70 m2 - podłoga wykonana z płytek ceramicznych, płytki na
podłodze oraz na ścianach przeznaczone do wymiany. Do wykonania wyburzenia ścian
oraz uzupełnienia. Ściany wymalować do wysokości 1,60m farbą olejną.
PDF created with pdfFactory Pro trial version www.pdffactory.com
-
0.8 - pokój o pow. 10,70 m2 – podłoga wykonana z desek; podłoga przeznaczona do
zdjęcia, zastąpić tarketem. Ściany wymalować do wysokości 1,60 farbą olejną.
-
-
-
0.11 - korytarz o pow. 6,54 m2 – podłoga wykonana z desek; podłoga przeznaczona do
zdjęcia, zastąpić tarketem. Ściany wymalować do wysokości 1,60 farbą olejną
-
-
0.13 - pokój o pow. 16.08 m2 – podłoga wykonana z desek; podłoga przeznaczona do
-
0.14 - pokój o pow. 15,74 m2 – podłoga wykonana jako posadzka cementowa pokryta
żywicą; podłoga przeznaczona do zdjęcia, zastąpić tarketem. Ściany wymalować do
wysokości 1,60 farbą olejną
-
0.15 - pokój socjalny o pow. 14,15 m2 – podłoga wykonana z linoleum; podłoga
przeznaczona do zdjęcia, zastąpić tarketem. Ściany wymalować do wysokości 1,60
farbą olejną
-
-
0.17 – Korytarz o pow. 59,00 m2 – podłoga wykonana z płytek ceramicznych; podłoga
przeznaczona do wymiany. Ściany wymalować do wysokości 1,60 farbą olejną
3.3. Założenia konstrukcyjno-materiałowe:
Ściany zewnętrzne:
Ściany zewnętrzne nadziemne składają się z następujących warstw:
- podstawowa cegły pełnej; szczeliny pozostałe przy wymianie okien uzupełnić cegłą pełną
Ściany wewnętrzne:
Ściany wewnętrzne nośne gr. 25cm; przy uzupełnieniach po wyburzeniach uzupełnić cegłą pełną o
klasie min. 150
Ściany działowe:
Istniejące - z cegły pełnej
Projektowane – z korton - gipsu
Nadproża drzwiowe i okienne:
Przy wymianie drzwi i okien wykorzystać nadproża istniejące.
Schody:
Schody wewnętrzne z parteru na poddasze zabiegowe konstrukcja betonowa. Na klatce schodowej
należy wymienić pokrycie biegów oraz wymalować klatkę farbą olejną do wysokości 1,60m
3.4 Wykończenie
malowania:
farbą olejną
Posadzki:
Projektuje się wykonać posadzki z tarketu lub płytek ceramicznych..
Stolarka:
Stolarka okienna typowa PCV
Drzwiowa – drzwi typu PORTA; ościeżnice stalowe
Współczynnik przenikania dla szyb zespolonych K< 1.1 – 1.3 W/m2K
Stolarka okienna i drzwiowa w przegrodzie zewnętrznej ma spełnić warunki ochrony cieplnej
obowiązujących przepisów. Projektowana stolarka okienna ma umożliwiać napływ powietrza do
wnętrza pomieszczenia.
4. Instalacje
4.1. Instalacja wodociągowa – wg. odrębnego opracowania.
4.2. Instalacja kanalizacyjna – wg. odrębnego opracowania.
4.3.Instalacja grzewcza - wg. odrębnego opracowania.
4.4.Instalacja wentylacyjna - wg. odrębnego opracowania.
4.5. Instalacja elektryczna – wg. odrębnego opracowania.
4.6. Gospodarka odpadami – gromadzenie w przystosowanych do tego pojemnikach i
wywóz na składowisko odpadów komunalnych. Inwestor zobowiązany jest do
udokumentowania gospodarki odpadami.
5. Obliczenia statyczne wykonano w oparciu o następujące normy:
PN-74/B-02009
Obciążenia stałe i zmienne
PN-80/B-02010
Obciążenia śniegiem
PN-77/B-02011
Obciążenia wiatrem
PN-84/B-03264
Konstrukcje betonowe, żelbetowe i sprężone
PN-81/B-03020
Posadowienie bezpośrednie budowli
PN-87/B-03002
Konstrukcje murowe
PN-/B-03150/00-03
Konstrukcje drewniane
6. Uwagi końcowe:
Nie wolno dokonywać jakichkolwiek zmian bez zgody projektanta. W przypadku wykonania zmian
w konstrukcji budynku projektant nie ponosi odpowiedzialności za całość konstrukcji. Dopuszcza
się zastosowanie elementów budowlanych zastępczych po wcześniejszym uzgodnieniu z
projektantem.
Opracował:
......................................
