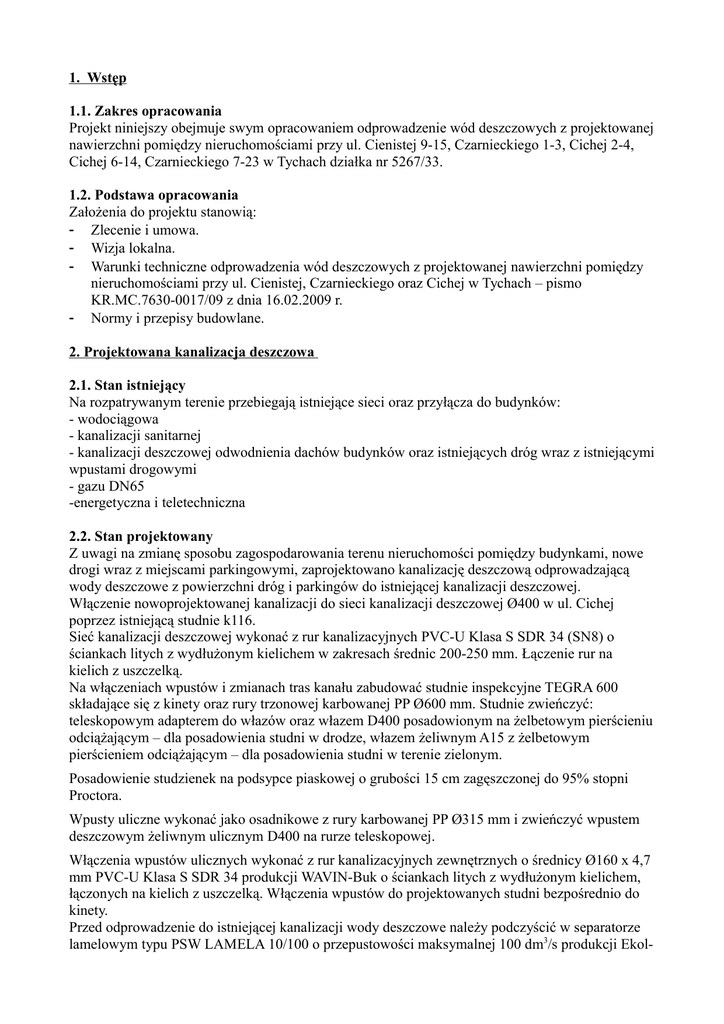

1. Wstęp
1.1. Zakres opracowania
Projekt niniejszy obejmuje swym opracowaniem odprowadzenie wód deszczowych z projektowanej
nawierzchni pomiędzy nieruchomościami przy ul. Cienistej 9-15, Czarnieckiego 1-3, Cichej 2-4,
Cichej 6-14, Czarnieckiego 7-23 w Tychach działka nr 5267/33.
1.2. Podstawa opracowania
Założenia do projektu stanowią:
- Zlecenie i umowa.
- Wizja lokalna.
- Warunki techniczne odprowadzenia wód deszczowych z projektowanej nawierzchni pomiędzy
nieruchomościami przy ul. Cienistej, Czarnieckiego oraz Cichej w Tychach – pismo
KR.MC.7630-0017/09 z dnia 16.02.2009 r.
- Normy i przepisy budowlane.
2. Projektowana kanalizacja deszczowa
2.1. Stan istniejący
Na rozpatrywanym terenie przebiegają istniejące sieci oraz przyłącza do budynków:
- wodociągowa
- kanalizacji sanitarnej
- kanalizacji deszczowej odwodnienia dachów budynków oraz istniejących dróg wraz z istniejącymi
wpustami drogowymi
- gazu DN65
-energetyczna i teletechniczna
2.2. Stan projektowany
Z uwagi na zmianę sposobu zagospodarowania terenu nieruchomości pomiędzy budynkami, nowe
drogi wraz z miejscami parkingowymi, zaprojektowano kanalizację deszczową odprowadzającą
wody deszczowe z powierzchni dróg i parkingów do istniejącej kanalizacji deszczowej.
Włączenie nowoprojektowanej kanalizacji do sieci kanalizacji deszczowej Ø400 w ul. Cichej
poprzez istniejącą studnie k116.
Sieć kanalizacji deszczowej wykonać z rur kanalizacyjnych PVC-U Klasa S SDR 34 (SN8) o
ściankach litych z wydłużonym kielichem w zakresach średnic 200-250 mm. Łączenie rur na
kielich z uszczelką.
Na włączeniach wpustów i zmianach tras kanału zabudować studnie inspekcyjne TEGRA 600
składające się z kinety oraz rury trzonowej karbowanej PP Ø600 mm. Studnie zwieńczyć:
teleskopowym adapterem do włazów oraz włazem D400 posadowionym na żelbetowym pierścieniu
odciążającym – dla posadowienia studni w drodze, włazem żeliwnym A15 z żelbetowym
pierścieniem odciążającym – dla posadowienia studni w terenie zielonym.
Posadowienie studzienek na podsypce piaskowej o grubości 15 cm zagęszczonej do 95% stopni
Proctora.
Wpusty uliczne wykonać jako osadnikowe z rury karbowanej PP Ø315 mm i zwieńczyć wpustem
deszczowym żeliwnym ulicznym D400 na rurze teleskopowej.
Włączenia wpustów ulicznych wykonać z rur kanalizacyjnych zewnętrznych o średnicy Ø160 x 4,7
mm PVC-U Klasa S SDR 34 produkcji WAVIN-Buk o ściankach litych z wydłużonym kielichem,
łączonych na kielich z uszczelką. Włączenia wpustów do projektowanych studni bezpośrednio do
kinety.
Przed odprowadzenie do istniejącej kanalizacji wody deszczowe należy podczyścić w separatorze
lamelowym typu PSW LAMELA 10/100 o przepustowości maksymalnej 100 dm3/s produkcji Ekol-
unicon. Przed separatorem zabudować osadnik do wód deszczowych typu O/S Ø1500 o pojemności
czynnej 3,0 m3.
Istniejącą kanalizację deszczową (stare wpusty uliczne) należy usunąć z ziemi (jeżeli roboty ziemne
przebiegają wzdłuż projektowanej sieci) lub zamulić mieszaniną piasku i cementu. Studnie
kanalizacyjne zlikwidować poprzez usunięcie włazu oraz zasypanie ziemią do poziomu terenu.
2.3. Ilość wód deszczowych
Natężenie przepływu ścieków:
Q sc = F × ψ × q
gdzie:
F – powierzchnia zlewni,
ψ – współczynnik spływu powierzchniowego, obliczany wg wzoru:
∑ ψ i × Fi
ψ =
∑ Fi
ψi – jednostkowe współczynniki spływu:
kostka betonowa
ψ = 0,80
tereny zielone
ψ = 0,10
Fi – powierzchnie zlewni o jednakowym współczynniku spływu
q – natężenie deszczu miarodajnego, q = 150,0 dm3/s
Odpływ wód deszczowych:
0,80 × 0,31 + 0,10 × 0,14
ψ =
= 0,58
0,45
Qsc = 0,45 × 0,58 × 150,0 = 39,15 dm3 / s
3. Warunki wykonania
3.1. Roboty ziemne
Projektowaną sieć należy układać w odeskowanym wykopie wąskoprzestrzennym, o ścianach
pionowych zgodnie z normą branżową Instytutu Kształtowania Środowiska BN-83/8836-02
„Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze”.
Głębienie wykopu sprzętem mechanicznym zakończyć powyżej projektowanego poziomu
posadowienia. Pozostawioną na dnie warstwę ochronną wybrać narzędziami ręcznymi bezpośrednio
przed przystąpieniem do wykonywania podsypki i układania rurociągów.
Wszystkie ewentualnie rozmiękczone, bądź naruszone partie gruntu wybrać narzędziami ręcznymi i
zastąpić tzw. wzmocnionym podłożem ze żwiru i piasku gruboziarnistego.
Rurociągi układać w wykopie odwodnionym na warstwie podsypki z piasku grubego i żwiru o
grubości 250 mm zagęszczonej do 95% stopni Proctora.
Wymagane jest podłużne wyprofilowanie podsypki pod dno rury w obrębie 90º z zaprojektowanym
spadkiem przewodu. Na powierzchni podsypki należy przygotować gniazda połączeniowe.
Po przeprowadzonej próbie szczelności rurociąg zasypywać warstwami o grubości 150 mm piasku
średniego lub grubego, z zagęszczeniem do 95% stopni Proctora. Obsypkę wykonać do wysokości
250 mm ponad wierzch przewodu. Resztę wykopu zasypać gruntem rodzimym (bez kamieni)
warstwami o grubości 300 mm do wysokości terenu.
Wszystkie roboty ziemne w okolicach skrzyżowań z innym uzbrojeniem terenu należy wykonywać
pod nadzorem właściciela uzbrojenia.
W miejscach kolizji projektowanych przewodów z istniejącym uzbrojeniem należy wykonać
wykopy kontrolne dla dokładnego ustalenia położenia przewodów.
3.2. Montaż urządzeń
Urządzenia posadowione na gruntach nośnych nie wymagają przygotowania specjalnego
fundamentu – dno wykopu przygotowuje się wykonując podbudowę z betonu B-10 o grubości 10
cm lub z dobrze zagęszczonej warstwy żwiru o grubości ok. 20 cm. Podbudowa musi spełniać
warunki statyczne, powinna być wypoziomowana oraz większa od podstawy zbiornika o 20 cm.
Między zbiornikiem a fundamentem powinna znajdować się 5 cm warstwa pisaku. W przypadku
występowania gruntów nienośnych sposób posadowienia wymaga odrębnego opracowania.
Na odpowiednio przygotowanym podłożu, należy ustawić korpus urządzenia, podłączyć rury,
zamontować niezbędne kręgi nadbudowy, a następnie zasypać wykop starannie zagęszczając.
Obsypanie rur i zagęszczanie gruntu należy wykonywać ostrożnie nie dopuszczając do uszkodzenia
połączeń rur.
Należy zwrócić uwagę na staranne zagęszczenie obsypki między rurą a ścianką wykopu.
3.3. Zabezpieczenie antykorozyjne
Zastosowane studnie kanalizacyjne oraz wpusty nie wymagają zabezpieczenia antykorozyjnego.
Urządzenia betonowe (separator i osadnik) posiadają zabezpieczenie antykorozyjne wykonane
przez producenta urządzeń.
3.4. Próby szczelności
W celu sprawdzenia szczelności kanału przeprowadza się próbę szczelności na eksfiltrację zgodnie z normą PN-92/B-10735.
Próbę przeprowadza się odcinkami po ok. 50 m pomiędzy studzienkami rewizyjnymi. Wszystkie
otwory badanego odcinka kanału muszą być na czas próby zakorkowane i zabezpieczone
podparciem na ciśnienie wody.
Napełnianie kanału przeprowadza się powoli ze studzienki od dołu kanału. Po napełnieniu wodą i
osiągnięciu w studzience górnej poziomu zwierciadła wody na wysokości 0,5 m ponad górną
krawędź otworu wlotowego, należy przerwać dopływ wody i tak całkowicie napełniony odcinek
kanału pozostawić przez 1 godzinę w celu odpowietrzenia.
Czas trwania próby powinien wynosić 30 min.
Kanał uważa się za szczelny, kiedy dopełniana ilość wody w rurociągu w czasie trwania próby nie
wynosi więcej niż 0,02 dm3/m2 zwilżonej powierzchni wewnętrznej rury. W wypadku
nieszczelnego złącza kielichowego rury połączenie należy wymienić, a próbę powtórzyć.
4. Warunki końcowe
Całość robót wykonać zgodnie z:
1. Wymaganiami technicznymi COBRTI INSTAL. Zeszyt 9. „Warunki Techniczne wykonania
i odbioru sieci kanalizacyjnych”
2. Instrukcjami montażowymi poszczególnych producentów.
i Normami:
PN-B-06050: Roboty ziemne. Wymagania ogólne
PN-EN-1917: Studzienki kanalizacyjne
PN-EN 1610/2002: Przewody kanalizacyjne. Wymagania i badania
PN-B-10736/99: Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych
− Przed przystąpieniem do robót ziemnych należy ręcznie wykonać wykopy kontrolne w celu
ustalenia rzeczywistego przebiegu trasy kanalizacji lub wodociągu w planie, jak również ich
położenia wysokościowego w stosunku do przyjętego w projekcie. Prace należy prowadzić
pod nadzorem właścicieli uzbrojenia istniejącego. Nie wyklucza się zmiany rzędnych
projektowanych przyłączy kanalizacji deszczowej i sanitarnej. Zmiana ta może wyniknąć z
bardziej niekorzystnego ułożenia istniejącego kanału rurowego niż ułożenie przyjęte w
projekcie. Dotyczyć to będzie szczególnie przypadków przy odprowadzeniu istniejących
przykanalików.
− Należy wykonać odcięcie i zaślepienie istniejących podłączeń kanalizacji do obiektów.
Podłączenia należy odkopać, odciąć i zaślepić korkiem betonowym a następnie zasypać
wykop piaskiem ubijanym warstwowo.
− Przy likwidacji istniejących ciągów kanalizacyjnych należy zastosować system zamulania,
aby zapobiec ewentualnym przyszłościowym zapadnięciom gruntu. Zamulanie wykonać
piaskiem z wodą z domieszką cementu, pamiętając, aby likwidowany ciąg kanalizacyjny
zakorkować w najniższym punkcie korkiem z cementu.
− Należy zlikwidować stare studnie kanalizacyjne. W terenie nawierzchni utwardzonych
należy skuć górne części studzienek do poziomu 0,6 m poniżej poziomu nawierzchni.
Studnie należy zasypać piaskiem ubijanym warstwowo.
− Wszelkie prace budowlano-montażowe wykonywane w istniejących grogach wewnętrznych,
chodnikach i placach utwardzonych wymagają po ich zakończeniu przywrócenia stanu
istniejącego nawierzchni.
5. Wykaz materiałów
Wszystkie materiał powinny mieć aktualne dopuszczenia PZH oraz dopuszczenia do stosowania w
budownictwie.
Jedn.
Lp.
Wyszczególnienie
Ilość
Producent
Miary
1
2
3
4
5
1. Rury kanalizacji zewnętrznej SN8 SDR34 o
m.
53
Wavin
ściankach litych Ø160x4,7 mm
2.
m.
105
Rury kanalizacji zewnętrznej SN8 SDR34 o
Wavin
ściankach litych Ø200x5,9 mm
3.
4.
5.
6.
Rury kanalizacji zewnętrznej SN8 SDR34 o
ściankach litych Ø250x7,3 mm
Studnie inspekcyjne TEGRA 600 z kinetą, rurą
karbowaną Ø600, żelbetowym pierścieniem
odciążającym i włazem żeliwnym klasy A15
Studnie inspekcyjne TEGRA 600 z kinetą, rurą
karbowaną Ø600, żelbetowym pierścieniem
odciążającym, teleskopowym adapterem do
włazów i włazem żeliwnym klasy D400
Wpust uliczny z rury karbowanej Ø315, z pokrywą
denną PP, wpustem deszczowym żeliwnym
ulicznym klasy D400 z rurą teleskopową Ø315/375
m.
103
Wavin
kpl.
5
Wavin
kpl.
6
Wavin
kpl.
10
Wavin
7.
8.
Separator lamelowy PSW LAMELA 10/100 z
kręgami nadbudowy oraz włazami klasy lekkiej
Osadnik piasku o/s Ø1500 , V = 3,0 m3 z kręgami
nadbudowy oraz włazem klasy lekkiej
kpl.
1
Ekol-unicon
kpl.
1
Ekol-unicon
6. Uwagi końcowe
Autor nie odpowiada za wady ukryte, których nie można było stwierdzić podczas wizji lokalnych
oraz posiąść wiedzy na ich temat na podstawie oględzin. W przypadku wątpliwości czy niejasności
dotyczących projektu wykonawczego, bądź wystąpienia nowych okoliczności mających
merytoryczny związek z jego treścią, należy zwrócić się z zapytaniem do autora niniejszego
opracowania.
Z uwagi na konieczność sprecyzowania poszczególnych elementów architektonicznobudowlanych i instalacyjnych oraz określenia ich parametrów technicznych, wzajemnych relacji i
połączeń, jak również rozwiązań jednostkowych, w dokumentacji zawarto nazwy i wskazania
materiałów i wykonawców dla poszczególnych elementów. Zgodnie z zapisami art. 31 Ustawy
Prawo zamówień publicznych niniejsza dokumentacja projektowa jest równocześnie opisem
przedmiotu zamówienia na roboty budowlane. Zawarte w opisie nazwy materiałów budowlanych
poza danymi technicznymi określają żądane standardy jakościowe oraz estetykę elementów i
materiałów. Zastosowanie elementu równoważnego jest dopuszczalne w przypadku spełnienia
wszystkich w/w warunków określonych w dokumentacji, jak również przy spełnieniu warunku Art.
30 ust. 5 powołanej ustawy.
Niniejszy opis techniczny należy rozpatrywać jako integralną część dokumentacji
projektowej, w której skład wchodzi część rysunkowa i opisowa.
Z uwagi na przewidywany okres realizacji robót i zmieniającą się ofertę dostawców
poszczególnych systemów i rozwiązań technologicznych zastosowanych w dokumentacji,
projektant zastrzega sobie prawo konieczności uzgadniania na etapie realizacji, materiałów i
rozwiązań technologicznych zaproponowanych przez wykonawcę w miejsce ewentualnie
wycofanych rozwiązań określonych w dokumentacji. Każdorazowo Wykonawca jest zobowiązany
uzyskać zgodę projektanta na zastosowanie rozwiązań zamiennych, które muszą co najmniej
spełniać kryteria techniczne i parametry estetyczne określone w niniejszej dokumentacji zgodnie z
zapisami ustawy Prawo Budowlane i Prawo zamówień publicznych.
***
