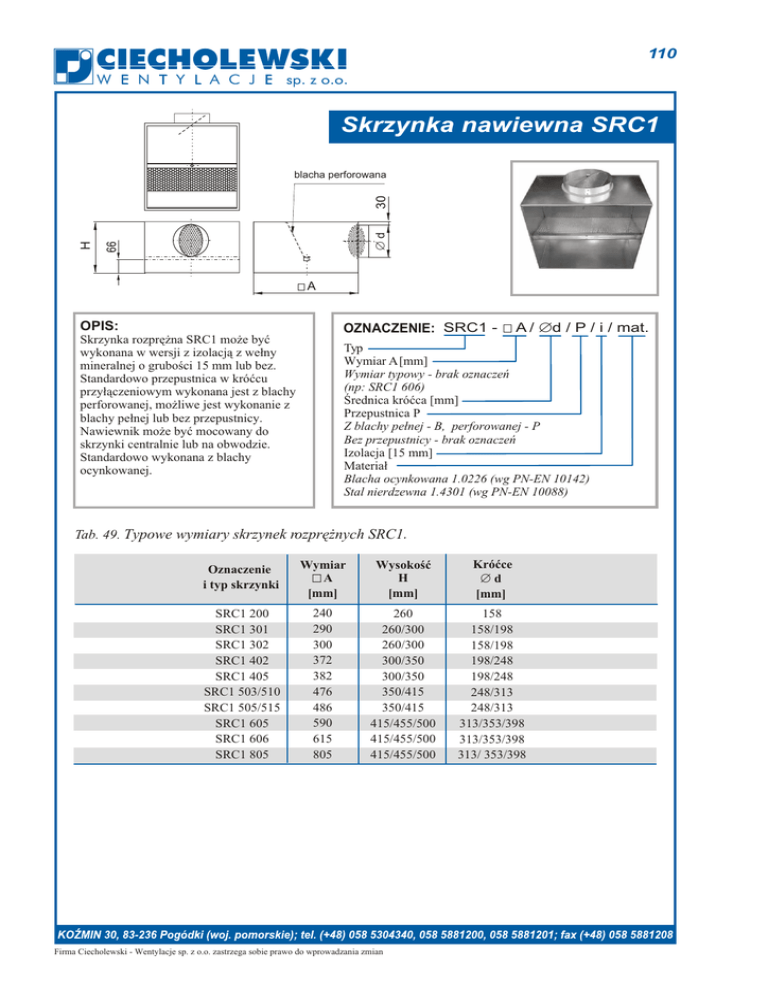

S Skrzynka nawiewna SRC1

110
W E N T Y L A C J E sp. z o.o.
Skrzynka nawiewna
SRC1
S
∅d
66
H
30
blacha perforowana
A
OPIS:
OZNACZENIE: SRC1 -
Skrzynka rozprê¿na SRC1 mo¿e byæ
wykonana w wersji z izolacj¹ z we³ny
mineralnej o gruboœci 15 mm lub bez.
Standardowo przepustnica w króæcu
przy³¹czeniowym wykonana jest z blachy
perforowanej, mo¿liwe jest wykonanie z
blachy pe³nej lub bez przepustnicy.
Nawiewnik mo¿e byæ mocowany do
skrzynki centralnie lub na obwodzie.
Standardowo wykonana z blachy
ocynkowanej.
A / ∅d / P / i / mat.
Typ
Wymiar A [mm]
Wymiar typowy - brak oznaczeñ
(np: SRC1 606)
Œrednica króæca [mm]
Przepustnica P
Z blachy pe³nej - B, perforowanej - P
Bez przepustnicy - brak oznaczeñ
Izolacja [15 mm]
Materia³
Blacha ocynkowana 1.0226 (wg PN-EN 10142)
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Tab. 49. Typowe wymiary skrzynek rozprê¿nych SRC1.
Oznaczenie
i typ skrzynki
Wymiar
A
[mm]
WysokoϾ
H
[mm]
Króæce
∅d
[mm]
SRC1 200
SRC1 301
SRC1 302
SRC1 402
SRC1 405
SRC1 503/510
SRC1 505/515
SRC1 605
SRC1 606
SRC1 805
240
290
300
372
382
476
486
590
615
805
260
260/300
260/300
300/350
300/350
350/415
350/415
415/455/500
415/455/500
415/455/500
158
158/198
158/198
198/248
198/248
248/313
248/313
313/353/398
313/353/398
313/ 353/398
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
111
W E N T Y L A C J E sp. z o.o.
∅d
66
H
30
Skrzynka nawiewna SRC2
A
OPIS:
OZNACZENIE: SRC2 -
Skrzynka rozprê¿na SRC2 ró¿ni siê od
skrzynki SRC1 innym rodzajem perforacji
ulaminiarniajacym przep³yw powietrza.
Mo¿e byæ wykonana w wersji z izolacj¹ z
we³ny mineralnej o gruboœci 15 mm lub
bez. Standardowo przepustnica w króæcu
przy³¹czeniowym wykonana jest z blachy
perforowanej, mo¿liwe jest wykonanie jej z
blachy pe³nej lub wykonanie bez
przepustnicy. Nawiewnik mo¿e byæ
mocowany centralnie lub do obrze¿a
skrzynki.
Standardowo wykonana z blachy
ocynkowanej.
A / ∅d / P / i / mat.
Typ
Wymiar A [mm]
Wymiar typowy - brak oznaczeñ
(np: SRC2 605)
Œrednica króæca [mm]
Przepustnica P
Z blachy pe³nej - B, perforowanej - P
Bez przepustnicy - brak oznaczeñ
Izolacja [15 mm]
Materia³
Blacha ocynkowana 1.0226 (wg PN-EN 10142)
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Tab. 50. Typowe wymiary skrzynek rozprê¿nych SRC2.
Oznaczenie
i typ skrzynki
Wymiar
A
[mm]
WysokoϾ
H
[mm]
Króæce
∅d
[mm]
SRC2 200
SRC2 301
SRC2 302
SRC2 402
SRC2 405
SRC2 503/510
SRC2 505/515
SRC2 605
SRC2 606
SRC2 805
240
290
300
372
382
476
486
590
615
805
260
260/300
260/300
300/350
300/350
350/415
350/415
415/455/500
415/455/500
415/455/500
158
158/198
158/198
198/248
198/248
248/313
248/313
313/353/398
313/353/398
313/ 353/398
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
112
W E N T Y L A C J E sp. z o.o.
∅d
66
H
30
Skrzynka nawiewna SRCC
A
OPIS:
Skrzynka rozprê¿na SRCC izolowana jest
we³n¹ mineraln¹ o gruboœci 15 mm na
œciankach oraz posiada dodatkow¹ kulis¹
t³umi¹c¹ wewn¹trz, umieszczon¹ wzd³u¿ osi
króæca. Zapewnia bardzo dobre t³umienie
dŸwiêków, dlatego przeznaczona jest do
monta¿u w “cichych” pomieszczeniach,
takich jak sale teatralne, konferencyjne czy
szpitalne. Standardowo przepustnica w króæcu
przy³¹czeniowym wykonana jest z blachy
perforowanej, mo¿liwe jest wykonanie jej z
blachy pe³nej lub jej nieinstalowanie.
Standardowo wykonana z blachy
ocynkowanej.
OZNACZENIE: SRCC -
A / ∅d / P / mat.
Typ
Wymiar A [mm]
Wymiar typowy - brak oznaczeñ
(np: SRCC 402)
Œrednica króæca [mm]
Przepustnica P
Z blachy pe³nej - B, perforowanej - P
Bez przepustnicy - brak oznaczeñ
Materia³
Blacha ocynkowana 1.0226 (wg PN-EN 10142)
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Tab. 51. Typowe wymiary skrzynek rozprê¿nych SRCC.
Oznaczenie
i typ skrzynki
Wymiar
A
[mm]
WysokoϾ
H
[mm]
Króæce
∅d
[mm]
SRCC 200
SRCC 301
SRCC 302
SRCC 402
SRCC 405
SRCC 503/510
SRCC 505/515
SRCC 605
SRCC 606
SRCC 805
240
290
300
372
382
476
486
590
615
805
260
260/300
260/300
300/350
300/350
350/415
350/415
415/455/500
415/455/500
415/455/500
158
158/198
158/198
198/248
198/248
248/313
248/313
313/353/398
313/353/398
313/ 353/398
KO• MIN 30, 83-236 Pogódki; (województwo pomorskie); tel. 0-58/5881200, 5881201; fax 0-58/5881208
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
113
W E N T Y L A C J E sp. z o.o.
∅b
66
H
30
Skrzynka wyci¹gowa SWC
A
OPIS:
OZNACZENIE: SWC -
Skrzynka wyci¹gowa (wywiewna) SWC,
mo¿e byæ wykonana w wersji z izolacj¹ z
we³ny mineralnej o gruboœci 15 mm lub bez.
Skrzynka wyci¹gowa nie posiada przegrody
ulaminiarniaj¹cej przep³yw. Mo¿e s³uzyæ
jako skrzynka nawiewna.
Standardowo przepustnica w króæcu
przy³¹czeniowym wykonana jest z blachy
perforowanej, mo¿liwe jest wykonanie jej z
blachy pe³nej. Mo¿na zamówiæ skrzynkê bez
przepustnicy. Nawiewnik mo¿e byæ
mocowany centralnie lub na obwodzie.
Standardowo wykonana z blachy
ocynkowanej.
A / ∅d / P / i / mat.
Typ
Wymiar A [mm]
Wymiar typowy - brak oznaczeñ
(np: SWC 402)
Œrednica króæca [mm]
Przepustnica P
Z blachy pe³nej - B, perforowanej - P
Bez przepustnicy - brak oznaczeñ
Izolacja [15 mm]
Materia³
Blacha ocynkowana 1.0226 (wg PN-EN 10142)
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Tab. 52. Wymiary skrzynek wyci¹gowych SWC.
Oznaczenie
i typ skrzynki
Wymiar
A
[mm]
WysokoϾ
H
[mm]
Króæce
∅d
[mm]
SWC 200
SWC 301
SWC 302
SWC 402
SWC 405
SWC 503/510
SWC 505/515
SWC 605
SWC 606
SWC 805
240
290
300
372
382
476
486
590
615
805
260
260/300
260/300
300/350
300/350
350/415
350/415
415/455/500
415/455/500
415/455/500
158
158/198
158/198
198/248
198/248
248/313
248/313
313/353/398
313/353/398
313/ 353/398
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
114
W E N T Y L A C J E sp. z o.o.
Skrzynka nawiewna SRMC
H
∅d
∅D1
A
B
OPIS:
Skrzynka mieszaj¹ca SRMC posiada
dwa króæce przy³¹czeniowe
umo¿liwiaj¹ce doprowadzenie
powietrza ciep³ego i zimnego. Za
pomoc¹ pokrêt³a regulacyjnego,
umieszczonego na zewn¹trz nawiewnika
umocowanego do skrzynki mo¿liwe jest
regulowanie temperatury nawiewanego
powietrza.
Znajduje zastosowanie g³ównie na
statkach i okrêtach.
OZNACZENIE: SRMC - AxB / ∅d / ∅D1 / mat.
Typ
Wymiary A x B [mm]
Œred. króæców przy³¹cz. d [mm]
Œrednica króæca D1 [mm]
Materia³
Blacha ocynkowana 1.0226 (wg PN-EN 10142)
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Aluminium 5754 (wg PN-EN 573-2)
Tab. 53. Wymiary skrzynek rozprê¿nych mieszaj¹cych SRMC.
Skrzynka
Rozprê ¿na
Wymiar
A
[mm]
Wymiar
B
[mm]
WysokoϾ
H
[mm]
Króæce
∅d
[mm]
Króciec
∅ D1
[mm]
SRMC
SRMC
SRMC
480
600
710
335
400
470
125
145
170
80
100
125
160
160
160
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
115
W E N T Y L A C J E sp. z o.o.
A
B
Skrzynka nawiewna SRFC
H
∅d
H
f
B
SRFC I
e=A
OPIS:
Skrzynka rozprê¿na do filtra
absolutnego SRFC wykonana jest w
sposób zapewniaj¹cy gazoszczelnoœæ
urz¹dzenia. Posiada króæce kontrolne do
pomiarów spadku ciœnienia. Skrzynka
wspó³pracuje z nawiewnikami
zamocowanymi centralnie. W
zale¿noœci od rodzaju uszczelki filtra ¿elowa lub gumowa stosuje siê inny
rodzaj profilu uszczelniaj¹cego.
Wk³ady filtracyjne nie nale¿¹ do
standardowego wyposa¿enia skrzynki.
Wykonana z blachy czarnej, malowana
proszkowo.
SRFC II
OZNACZENIE: SRFC - XxYxZ / z / P / ∅d / RAL
Typ
SRFC I - przy³¹cze okr¹g³e
SRFC II - przy³¹cze prostokatne
Wymiar filtra [mm]
Uszczelnienie filtra
¿el - z, guma - g
Wymiar profilu do uszczelki [mm]
Œrednica d lub wymiary króæca axb [mm]
Kolor wg. RAL
Tab. 54. Wymiary charakterystyczne skrzynek rozprê¿nych SRFC dla filtrów firmy”EU FILTER”.
Wymiary filtra
XxYxZ
[mm]
Wym. zewn.
A=e
[mm]
Wym. ramki
B
[mm]
WysokoϾ
H
[mm]
Króciec
∅d
[mm]
f
[mm]
Maks. wydatek
powietrza
3
[m /h]
305 x 305 x 80
457 x 457 x 80
535 x 535 x 80
575x 575 x 80
610 x 610 x 80
331
483
561
601
636
380
532
610
650
685
300
300
300
300
300
125
180
225
225
225
80
80
80
80
80
150
330
460
520
590
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
116
W E N T Y L A C J E sp. z o.o.
Skrzynka nawiewna SRFC
NSC2K
∅B
A
Tab. 55. Wymiary nawiewników NSC2K do skrzynek SRFC.
30, 83-236
Nawiewnik
∅B
[mm]
A
[mm]
Wymiar zewn. ramki
skrzynki SRFC
NSC2K 305 x 305
NSC2K 405 x 405
NSC2K 457 x 457
NSC2K 535 x 535
NSC2K 575 x 575
NSC2K 610 x 610
307
407
459
537
577
612
400
500
552
630
670
705
380
480
532
610
650
685
(woj. pomorskie); tel. (+48) 058 5304340, 058 5881200, 058 5881201; fax (+48) 058 5881208
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
117
W E N T Y L A C J E sp. z o.o.
H
∅d
30
Skrzynka ogniowa SOR
A
C
B
OPIS:
Skrzynka ogniowa SOR wyposa¿ona jest w
regulowan¹ p³ytkê redukuj¹c¹ uderzenie p³omienia
powsta³ego w instalacji. Wyposa¿ona jest w
izolacjê z we³ny mineralnej, przymocowan¹ do
œcianek za pomoc¹ gwoŸdzi. Skrzynka
wspó³pracuje z nawiewnikami mocowanymi do
ramki. Do nawiewników okr¹g³ych nale¿y
stosowaæ adaptery, takie jak do pozosta³ych
skrzynek. Standardowo wykonana z blachy
ocynkowanej.
OZNACZENIE: SOR -
A / ∅d / i / mat.
Typ
Wymiar A [mm]
Typowy - brak oznaczeñ
(np: SOR301)
Œrednica króæca [mm]
Izolacja [40 mm]
Materia³
Blacha ocynkowana 1.0226 (wg PN-EN 10142)
Stal nierdzewna 1.4301 (wg PN-EN 10088)
Tab. 56. Wymiary ogniowych skrzynek rozprê¿nych SOR.
Skrzynka
Rozprê ¿na
Wymiar
A
[mm]
Wymiar
B
[mm]
Wymiar
C
[mm]
WysokoϾ
H
[mm]
Króæce
∅d
[mm]
SOR 301
SOR 402
SOR 405
SOR 503
SOR 505
SOR 510
SOR 515
SOR 605
SOR 606
SOR 805
290
372
382
476
486
476
486
590
615
805
350
432
442
536
546
536
546
650
675
865
270
352
362
456
466
456
466
570
595
785
260
300
300
300
300
350
350
350
350
415
158
198
198
198
198
248
248
248
248
313
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
118
W E N T Y L A C J E sp. z o.o.
∅
D
1
∅ D2
Adapter do skrzynki rozprê ¿nej A
35
K
OPIS:
Adaptery umo¿liwiaj¹ pod³¹czenie nawiewnika okr¹g³ego do
skrzynki nawiewnej lub wyci¹gowej. Wykonanie z blachy
ocynkowanej. Stosowane ze skrzynkami SRC1, SRC2, SRCC,
SWC.
Nawiewnik montowany jest za pomoc¹ jednej, centralnej
œruby.
OZNACZENIE: A ... - ∅D1
Typ
A301, A402, A503/A510
A605, A606, A805
Œrednice króæca
(œwiat³o) [mm]
Tab. 57. Adaptery do monta¿u nawiewników okr¹g³ych, do skrzynek rozprê¿nych.
Typ
adaptera
A 301
A 301
A 301
A 301
A 301
A 405
A 405
A 505/515
A 505/515
A 505/515
A 505/515
A 605
A 605
A 605
A 606
A 606
A 805
A 805
A 805
Wymiary ∅A nawiewników [mm]
Wmiary adapterów [mm]
K
∅ D1
∅ D2
293
293
293
293
293
385
385
489
489
489
489
593
593
593
618
618
808
808
808
185
194
220
236
257
277
327
370
390
420
440
470
476
515
570
577
620
674
785
205
214
240
256
277
297
347
390
410
440
460
490
496
535
590
597
640
694
805
ANOC AWOC NSC1O
220
270
320
370
420
470
210
250
295
365
400
450
545
650
Firma Ciecholewski - Wentylacje sp. z o.o. zastrzega sobie prawo do wprowadzania zmian
285
305
355
420
505
605
705
NSC8 NSWO
225
270
285
305
355
420
505
605
705
300
310
400
500
600
825
NSC2O NSC7O
300
310
400
500
600
825
300
310
400
500
600
