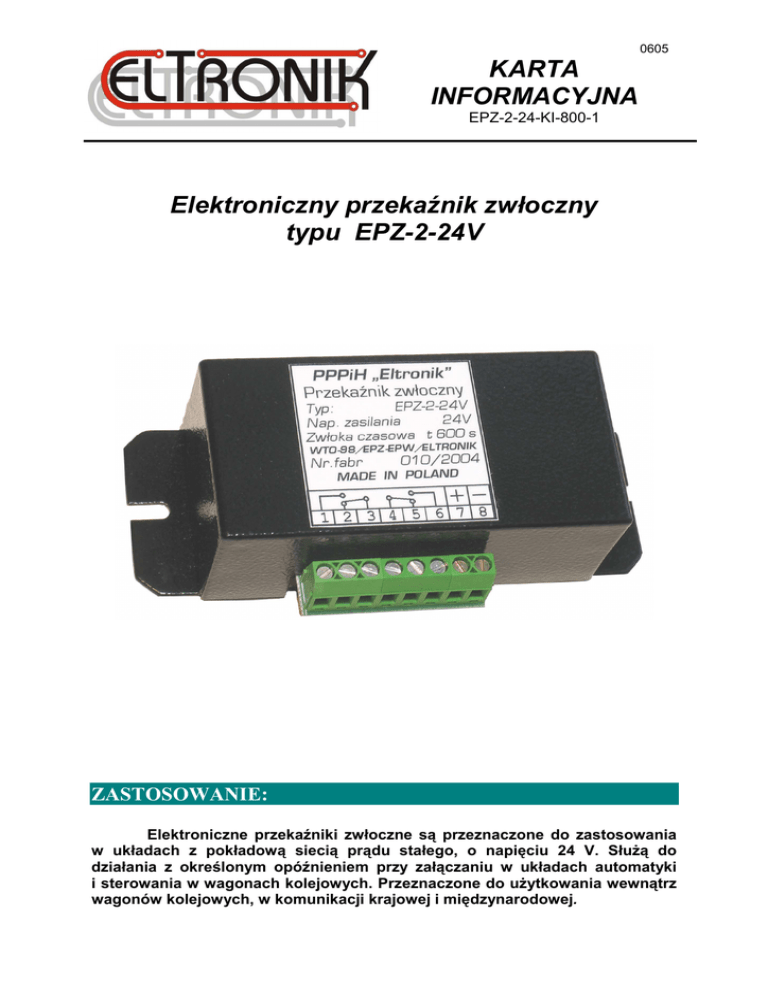

KARTA INFORMACYJNA Elektroniczny przekaźnik

0605
KARTA
INFORMACYJNA
EPZ-2-24-KI-800-1
Elektroniczny przekaźnik zwłoczny
typu EPZ-2-24V
ZASTOSOWANIE:
Q
Elektroniczne przekaźniki zwłoczne są przeznaczone do zastosowania
w układach z pokładową siecią prądu stałego, o napięciu 24 V. Służą do
działania z określonym opóźnieniem przy załączaniu w układach automatyki
i sterowania w wagonach kolejowych. Przeznaczone do użytkowania wewnątrz
wagonów kolejowych, w komunikacji krajowej i międzynarodowej.
0605
OPIS:
Przekaźnik zwłoczny jest wykonany z wykorzystaniem cyfrowych
układów scalonych serii CMOS. Napięcie zasilania jest dostarczane do
układu stabilizatora zapewniającego stałe warunki zasilania, niezależne od
wahań napięcia zasilania wagonu i temperatury otoczenia. Układ zasilania
jest zabezpieczony przed uszkodzeniem wskutek przyłączenia zasilania
o polaryzacji przeciwnej. Elementem wykonawczym jest przekaźnik
elektromagnetyczny. Na obudowie są umieszczone zaciski do przyłączenia
zasilania i obwodów wykonawczych. Oznaczenie zacisków podano na
obudowie i przedstawiono na rysunku Ustawienia styków przedstawiono
w sytuacji, gdy przekaźnik nie jest zasilany.
W przekaźniku EPZ ze zwłoką czasową przy załączeniu, po przyłączeniu
do zacisków „+” i „-” napięcia zasilania po upływie czasu zwłoki przełącza
styki wykonawcze.
37.0
92.0
120.0
47.0
105.0
DANE TECHNICZNE:
•
•
•
•
•
•
•
•
•
•
•
znamionowe napięcie zasilania ……………………….……...24 V d.c.
dopuszczalny zakres zmian napięcia zasilani.…. (od 0,6 do 1,25) UN
znamionowy prąd obciążania styków ………….……………16 A/24 V
zwłoka czasowa …………………………………….…. wg zamówienia
dokładność realizowania zwłoki czasowej .…………………… ± 10 %
pobór prądu zasilania ……………….………………………….. < 0.2 A
obciążalność obwodów ………………………….………………….. 8 A
zewnętrzna temperatura pracy ... klasa T3 wg PN-EN 50155 p. 2.1.2
masa ………………………………….………..…………………….200 g
wymiary ……………………….…………....120 mm x 48 mm x 61 mm
Warunki Techniczne Wykonania i Odbioru …………EPZ-WTO-800-1
