dokumentacja techniczna

Place zabaw w Płachtach, Chrztowie i Liniewie (przy Przedszkolu)

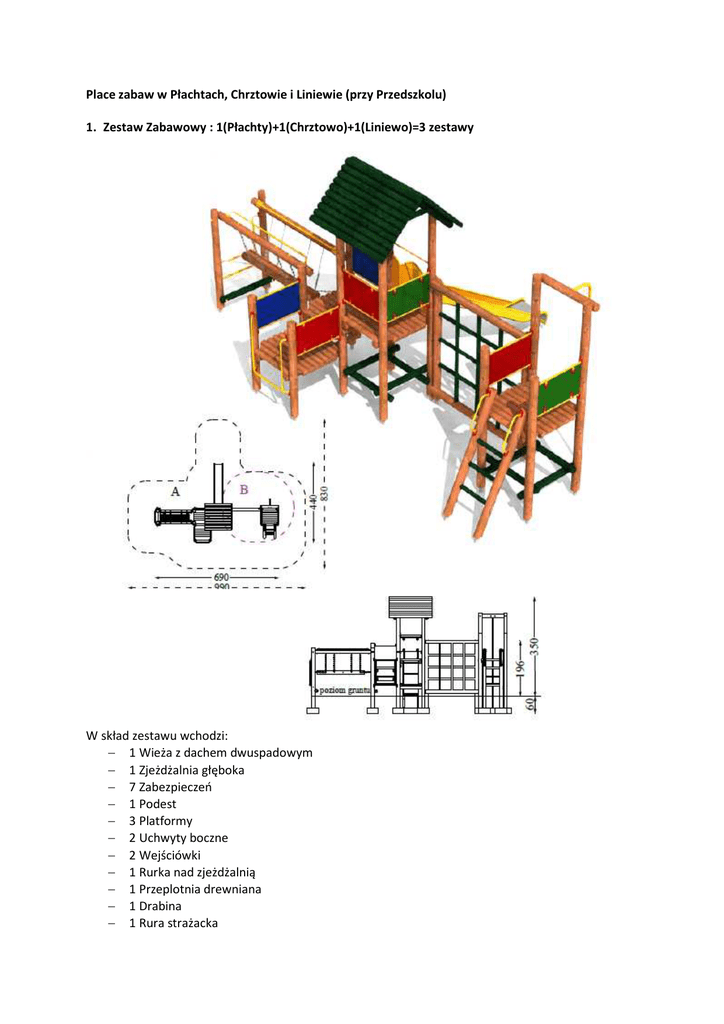

1. Zestaw Zabawowy : 1(Płachty)+1(Chrztowo)+1(Liniewo)=3 zestawy
W skład zestawu wchodzi:
− 1 Wieża z dachem dwuspadowym
− 1 Zjeżdżalnia głęboka
− 7 Zabezpieczeń
− 1 Podest
− 3 Platformy
− 2 Uchwyty boczne
− 2 Wejściówki
− 1 Rurka nad zjeżdżalnią
− 1 Przeplotnia drewniana
− 1 Drabina
− 1 Rura strażacka
−
−
1 Pomost z belką
16 Okuć metalowych w grunt
−
−
1.Elementy drewniane.
- słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego
cylindrycznie o średnicy 12cm, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału.
-górne powierzchnie słupów konstrukcyjnych są zabezpieczone plastikowymi kapturami
przed nasiąkaniem.
-słupy osadzone 10cm nad powierzchnią gruntu za pomocą stalowych ocynkowanych okuć
kotwionych w betonowym fundamencie posadowionym min. 60cm w gruncie .
Elementy drewniane ( słupy, podesty ,dachy z półwałków i wałki o przekroju 6cm z drewna
bezrdzeniowego) zabezpieczone przed szkodliwym wpływem warunków atmosferycznych
przez impregnacje środkami na bazie olejów i wosków posiadających wymagane atesty.
2.Zabezpieczenia.
- obrzeże z rur stalowych wypełnione kolorowymi płytami polietylenowymi (HDPE), które nie
wchłaniają wody, są odporne na wgniecenia, zarysowania, graffiti i promieniowanie UV.
3.Elementy stalowe takie jak: boki zjeżdżalni ,poręcze, barierki, łączniki, zabezpieczone
farbami proszkowymi poliestrowymi odpornymi na działanie warunków atmosferycznych.
4. Ślizg zjeżdżalni ze stali nierdzewnej i kwasoodpornej .
5.Elementy złączne ,łańcuchy ocynkowane.
−
−
−
−
−
−
−
−
2. Sprężynowiec: 1(Płachty)+1(Chrztowo)+2(Liniewo)=4 sztuki
Sprężynowiec – bujak ze stelażem z polietylenu ciśnieniowego HDPE gr.15 mm w kształcie konika
koguta, żyrafy lub inny wzór uzgodniony z Inwestorem.
Materiał odporny na graffiti, promieniowanie UV , nie nasiąka wodą .
Formatki połączone ocynkowanymi elementami złącznymi osłoniętymi plastikowymi korkami z
zaślepkami i przykręcone do stalowego mocowania sprężyny zabezpieczonego przed warunkami
atmosferycznymi poprzez lakierowanie proszkowe farbami poliestrowymi.
Rączki (podnóżki) plastikowe , duże , zapobiegające przed urazami oka.
Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana proszkowo) połączona
z mocowaniem sprężynowca oraz betonowym bloczkiem fundamentowym lub stalową podstawą do
posadowienia w gruncie.
Sprężynowiec posadowiony na głębokości 0,45m.
3. Huśtawka „Ważka” na sprężynie : 1(Płachty)+1(Chrztowo)=2 sztuki
Sprężynowiec podwójny z belką z drewna klejonego impregnowanego preparatem na bazie
naturalnych olejów i wosków z atestem. Belka przykręcona do stalowego mocowania sprężyny
zabezpieczonego przed warunkami atmosferycznymi poprzez lakierowanie farbami proszkowymi
poliestrowymi. Stalowa sprężyna bujaka wykonana ze stali jakościowej (również lakierowana farbami
proszkowymi poliestrowymi) połączona z mocowaniem oraz betonowym bloczkiem fundamentowym
lub stalową podstawą do posadowienia w gruncie. Siedziska gumowe. Formatki z zamontowanymi
rączkami i podnóżkami z polietylenu ciśnieniowego HDPE gr. 15mm odpornego na promieniowanie
UV., nie chłonącego wodę i łatwo zmywalnego. Formatki połączone ocynkowanymi elementami
złącznymi osłoniętymi plastikowymi korkami. Rączki i podnóżki plastikowe, duże uniemożliwiające
urazy oczu.
Dla bezpieczeństwa zamontowane na końcach belki gumowe odbojniki amortyzujące.
4. Huśtawka podwójna drewniana: 1(Płachty)+1(Chrztowo)=2 sztuki
W celu uzyskania najwyższych parametrów wytrzymałościowych, słupy nośne mają przekrój okrągły,
wykonane są z drewna sosnowego, klejonego z 5 warstw, toczone cylindrycznie, o średnicy 12 cm.
Dla zmniejszenia naprężeń powodujących wzdłużne pęknięcia, słupy są dodatkowo ryflowane
wzdłużnie. Słupy osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć kotwionych na
betonowym fundamencie min 60 cm w gruncie.
Belka z drewna klejonego o średnicy 14 cm.
Siedziska z atestem. Łańcuchy zawiesi siedzisk i elementy złączne ocynkowane.
5. Ławki: 3(Płachty)+2(Chrztowo)+2(Liniewo)=7 sztuk
Konstrukcja stalowa rurowa, malowana proszkowo, siedzisko i oparcie wykonane z drewna
sosnowego impregnowanego próżniowo-ciśnieniowo, trwale zakotwiona w ziemi.
6. Tablica reklamowa 1(Płachty)+1(Chrztowo) =2 sztuki
Słupy nośne o przekroju okrągłym, z drzewa sosnowego, klejonego z 5 warstw, toczonego
cylindrycznie, dodatkowo ryflowane wzdłużnie dla rozprężenia materiału. Słupy tworzące konstrukcję
nośną osadzone 10 cm nad powierzchnią gruntu za pomocą stalowych okuć do betonowego
fundamentu posadowionego min 60cm w gruncie. Tablica wykonana ze sklejki liściastej
wodoodpornej z filmem melaminowym.
7. Kosz na śmieci: 1(Płachty)+1(Chrztowo)+1(Liniewo)=3 sztuki
Kosz z blachy ocynkowanej, malowanej proszkowo o pojemności 40l.
Uwaga !
Na placu zabaw winien zostać umieszczony regulamin placu zabaw jako piktogram
graficzny i opisowy.
8. Ogrodzenie
Wykonać z siatki ocynkowanej o rozstawie oczka maks. 70x70 mm zawieszonej na słupkach
stalowych min. fi 30 mm. Wysokość ogrodzenia 1,5 m. Słupki stalowe mocowane będą w gniazdach
betonowych o wym. 30x30x60 cm. Długość ogrodzenia ok. 87 m. W ogrodzeniu przewiduje się
montaż furtki o szerokości 1,5 m, wysokości 1,5 m.
