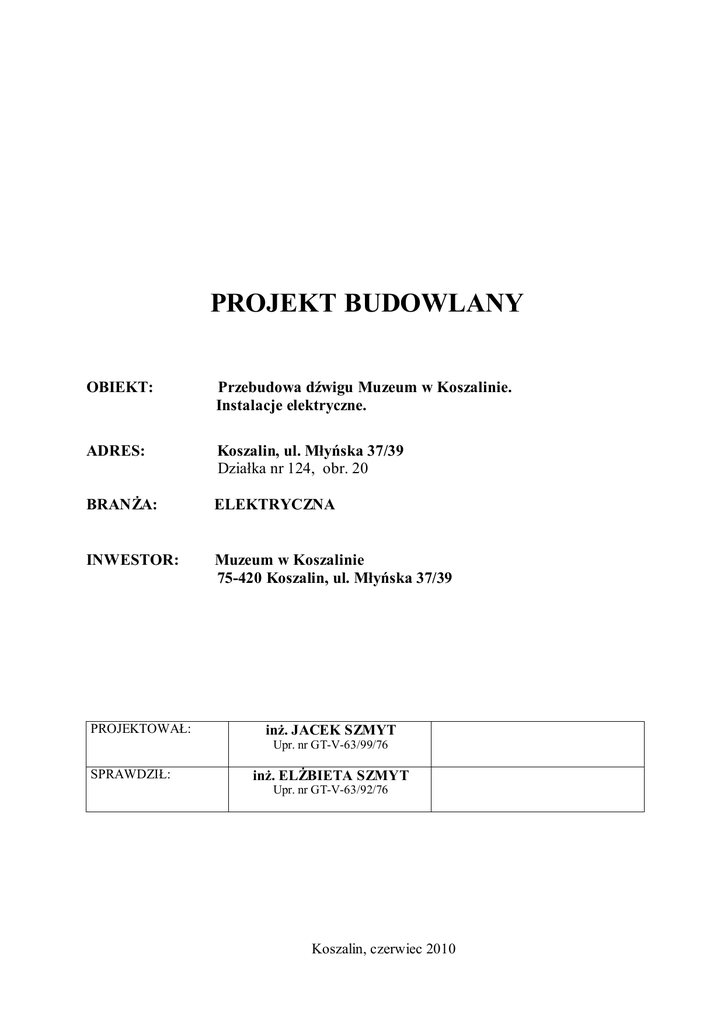

PROJEKT BUDOWLANY
OBIEKT:
Przebudowa dźwigu Muzeum w Koszalinie.
Instalacje elektryczne.
ADRES:
Koszalin, ul. Młyńska 37/39
Działka nr 124, obr. 20
BRANśA:
ELEKTRYCZNA
INWESTOR:
Muzeum w Koszalinie
75-420 Koszalin, ul. Młyńska 37/39
PROJEKTOWAŁ:
inŜ. JACEK SZMYT
Upr. nr GT-V-63/99/76
SPRAWDZIŁ:
inŜ. ELśBIETA SZMYT
Upr. nr GT-V-63/92/76
Koszalin, czerwiec 2010
ZAWARTOŚĆ OPRACOWANIA
I.
OPIS TECHNICZNY
II. OBLICZENIA TECHNICZNE
III. BIOZ
IV. RYSUNKI ROBOCZE
E1
E2
E3
E4
E5
E6
E7
– Schemat ideowy zasilania
– Wewnętrzne linie zasilające, oświetlenie – Rzut poziomu –1 i 0
– Wewnętrzne linie zasilające, oświetlenie – Rzut poziomu 1 i 2
– Wewnętrzne linie zasilające, oświetlenie – Rzut poziomu 3 i 2
– Wewnętrzne linie zasilające, oświetlenie – Rzut poziomu 4 i 5
– Wewnętrzne linie zasilające, oświetlenie – Rzut poziomu 6
– Wewnętrzne linie zasilające, oświetlenie – Maszynownia
I. OPIS TECHNICZNY
1. PRZEDMIOT OPRACOWANIA
Przedmiotem opracowania jest projekt budowlany /PB/ przebudowy
energetycznego i oświetlenia dla montaŜu nowego dźwigu towarowo-osobowego.
zasilania
2. PODSTAWA OPRACOWANIA
Podstawę opracowania stanowią:
- zlecenie Inwestora
- wizja lokalna obiektu
- inwentaryzacja branŜy budowlanej
- wytyczne producenta dźwigu
- obowiązujące normy i przepisy.
3. ZAKRES OPRACOWANIA
Opracowanie obejmuje:
- modernizację istniejącej linii zasilającej obecny dźwig
- dodatkową ochronę od poraŜeń elektrycznych
- montaŜ opraw oświetleniowych na korytarzach przed drzwiami dźwigu
4. STAN ISTNIEJĄCY
Istniejący dźwig towarowo-osobowy zasilany jest linią zalicznikową z rozdz. RG / pole nr 3.
Linia zasilająca – YDY 4x6 mm2.
Rozdzielnica sterowania dźwigu – zamontowana jest aktualnie w pomieszczeniu maszynowni
Oświetlenie szybu – zasilane z obwodu administracyjnego.
Oświetlenie korytarzy na poszczególnych poziomach – oprawy Ŝarowe plafoniery montowane
na suficie.
5. ROBOTY DEMONTAśOWE.
DemontaŜowi podlegają:
− Tablica sterowania dźwigu
− Instalacja oświetlenia szybu
− Oprawy plafoniery na korytarzach przed drzwiami szybu.
6.0. OPIS ROZWIĄZAŃ TECHNICZNYCH
6.1. WEWNĘTRZNA LINIA ZASILAJĄCA
Pozostaje bez zmian. Przekrój istniejącego przewodu YDY 4x6 mm2 jest wystarczający dla
zasilania projektowanego dźwigu. Linię zasilającą przedłuŜyć i wprowadzić do tablicy TZ.
Rozdział przewodu PEN (linia 4-Ŝyłowa) na:
− N – neutralny
− PE – ochronny
nastąpi w nadszybiu w tablicy oznaczonej TZ.
Na poziomie 0 na zewnętrz szybu windowego zainstalowany jest wyłącznik główny dźwigu.
Wyłącznik jest sprawny technicznie, lecz jego wykonanie nie spełnia standardów
elektrycznych. Proponuje się pozostawić w tym miejscu wyłącznik dźwigu z zastosowaniem
nowego typu tj.
− Obudowa PCW natynkowa częściowo zagłębiona czerwona przeszklona np. typu ALFA
3Z iP44prod. SABAJ SYSTEM Kraków
− Wyłącznik 3-bieg. typu FR 303/40A montowany na szynie TH35.
Schemat ideowy zasilania - pokazano na rys. E1.
6.2. ZABEZPIECZENIE LINII
Istniejące zabezpieczenie linii – wkładki bezpiecznikowe Bi-Wtz-50A – naleŜy wymienić
na mniejsze wielkość Bi-Wtz-35A.
W nadszybiu przy nowej tablicy sterowania dźwigu naleŜy zainstalować tablicę oznaczoną TZ.
W obudowie tablicy zainstalować wyłącznik róŜnicowo-prądowy typu P 304-40-30 AC
zapewniający dodatkową ochronę od poraŜeń elektrycznych.
Typ obudowy – natynkowa 4-modułowa np. GALANT BOX iP65 nt 1/4 ELEKTRO-PLAST
Nasielsk.
W tablicy TZ dokonać rozdziału przewodu zasilającego PEN na N i PE.
6.3. SZAFA STEROWANIA DŹWIGU
Dostarczana jest przez producenta dźwigu. Szafę montuje wykonawca dźwigu.
Lokalizacja szafy – podszybie dźwigu.
6.4. INSTALACJA OŚWIETLENIA
Zgodnie z zaleceniami normy dźwigowej PAEN 81/1 natęŜenie oświetlenia przed drzwiami
wejściowymi do windy od strony korytarza winno wynosić:
Emin = 50lx
W związku z powyŜszym istniejące oprawy typu plafoniera zlokalizowane na suficie przed
drzwiami dźwigu naleŜy wymienić.
Zastosować oprawy świetlówkowe sufitowe 2x36W z kloszem mlecznym np. DIFFUSALUX
IIG 2x36W – THORN.
6.5. OŚWIETLENIE SZYBU
Wykona montaŜysta dźwigu zgodnie z wytycznymi producenta.
Oświetlenie szybu stanowi kom[kleksowe wyposaŜenie dźwigu.
6.6. OCHRONA OD PORAśEŃ ELEKTRYCZNYCH
W instalacjach elektrycznych projektowanych zastosowano system TN-S. Jako
dodatkową ochronę od poraŜeń prądem elektrycznym zastosowano samoczynne szybkie
wyłączenie zasilania. W tablicy TZ na zasilaniu zainstalowano dodatkowo wyłącznik
przeciwporaŜeniowy.
Stosować postanowienia problematyki przeciwporaŜeniowej wg normy PN-IEC 60364-4-41.
6.7. INSTALACJA TELETECHNICZNA
Dla zapewnienia łączności teletechnicznej w przypadku awarii dźwigu naleŜy do szafy
sterowania dźwigu doprowadzić przewód instalacji teletechnicznej.
Obwód wykonać przewodem (skrętka) typ UTP V kat. wciągniętym w rurkę RVS-18.
Rurkę układać na ostatnim poziomie od istniejącej centralki oddymiania.
II. OBLICZENIA TECHNICZNE
1. BILANS MOCY
Pozostaje bez zmian.
Moc silników istniejących i nowego dźwigu wynosi 8,0 kW.
2. SPRAWDZENIE LINII ZASILAJĄCEJ
Js =
8000
= 16,0 A
1,73 × 400 × 0,8 × 0,85
Zabezpieczenie linii – po wymianie – wkładka bezpiecznikowa Bi-Wtz - 35A.
Istniejąca linia – YDY 4x6mm2 / Idd=46A – przewód ułoŜony w ścianie
SPRAWDZENIE LINII
1.
2.
16,0A < 32,0A < 46,0A
Prąd zadziałania zabezpieczenia – dla wkładki 35A i t=1h
I2 = 56,0 A
56,0 A < 1,45 x 46,0A = 66,7A
Warunki spełnione.
III. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY
ZDROWIA
1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów
Roboty budowlane obejmują wykonanie :
a) linii zalicznikowej,
b) instalacji elektrycznych wewnętrznych,
2. Wykaz istniejących obiektów budowlanych
a) nie dotyczy
3. Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagroŜenie
bezpieczeństwa i zdrowia ludzi
a) nie występują
4. Przewidywane zagroŜenia występujące podczas realizacji robót budowlanych
Specyfikacja robót budowlanych
stwarzających wysokie ryzyko
powstania zagroŜenia
bezpieczeństwa i zdrowia ludzi
Roboty wykonywane w pobliŜu
istn. instalacji elektr. do 1 kV
będących pod napięciem
- zas. placu budowy
Roboty wykonywane w pobliŜu
linii kablowych będących pod
napięciem
- zas. placu budowy
Prace przy montaŜu instalacji
odgromowych
Rodzaje zagroŜeń
Skala
zagroŜ
e-nia
Miejsce
wystąpienia
zagroŜenia
Czas
wystąpienia
zagroŜenia
poraŜenie prądem,
poparzenie łukiem
D
w strefie
wykonywania
robót
w trakcie
wykonywania
prac montaŜ.
poraŜenie prądem,
poparzenie łukiem
D
w strefie
wykonywania
robót
w trakcie
wykonywania
wykopów
upadek z
wysokości
D
w strefie
wykonywa-nia
robót
w trakcie robót
Skala zagroŜenia (w wersji pierwotnej, przed podjęciem działań redukujących zagroŜenie):
− Mała – gdy wskutek działania zagroŜenia moŜe nastąpić niezdolność do pracy do 6 m-cy.
− Średnia – gdy wskutek działania zagroŜenia moŜe nastąpić niezdolność do pracy powyŜej 6 mcy.
− DuŜa – gdy wskutek działania zagroŜenia moŜe nastąpić śmierć lub kalectwo.
5. Sposób prowadzenia instruktaŜu pracowników przed przystąpieniem do realizacji
robót szczególnie niebezpiecznych
Przed przystąpieniem do realizacji robót kierownik budowy udzieli zespołom pracowników
własnych oraz podwykonawcom robót budowlanych szczegółowego instruktaŜu w formie ustnej,
obejmującego zaznajomienie z :
a) zakresem robót budowlanych,
b) technologiami realizacji robót budowlanych,
c) harmonogramem robót z podaniem kolejności ich realizacji oraz czasu wymaganego do ich
wykonania,
d) przewidywanymi zagroŜeniami przy wykonywaniu robót budowlanych, z podaniem ich rodzaju
i skali, czasu i miejsca wystąpienia oraz sposobu wydzielenia i oznakowania miejsca
prowadzenia robót,
e) „Instrukcją bezpiecznego wykonywania robót budowlanych”.
6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z
wykonywania robót budowlanych w strefach szczególnego zagroŜenia zdrowia lub w
ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację,
umoŜliwiającą szybką ewakuację na wypadek poŜaru, awarii i innych zagroŜeń
a) zapewnienie łączności radiowej lub telefonicznej z wykorzystaniem telefonu komórkowego,
b) zagospodarowanie terenu budowy lub robót oraz ich prowadzenie winno odbywać się zgodnie z
obowiązującymi zasadami i przepisami bhp i planem BIOZ,
c) stosowanie sprzętu ochronnego i środków ochrony indywidualnej dobranych do rodzaju
przewidywanego zagroŜenia podczas wykonywania robót,
d) stosowanie sprzętu asekuracyjnego chroniącego przed upadkiem z wysokości,
e) stosowanie sprawdzonych technologii wykonywania robót, w których pracownicy są
przeszkoleni.
Wykonywanie prac na urządzeniach elektroenergetycznych wymaga uzyskania zgody od
właściciela tych urządzeń. Prace te mogą się odbywać z zachowaniem zasad Instrukcji Organizacji
Bezpiecznej Pracy przy Urządzeniach i Instalacjach Elektroenergetycznych.
