BUD 2A KONSTRUKCJA OPIS (uzup.20.03.2014).

BUD 2A KONSTRUKCJA OPIS (uzup.20.03.2014).

1

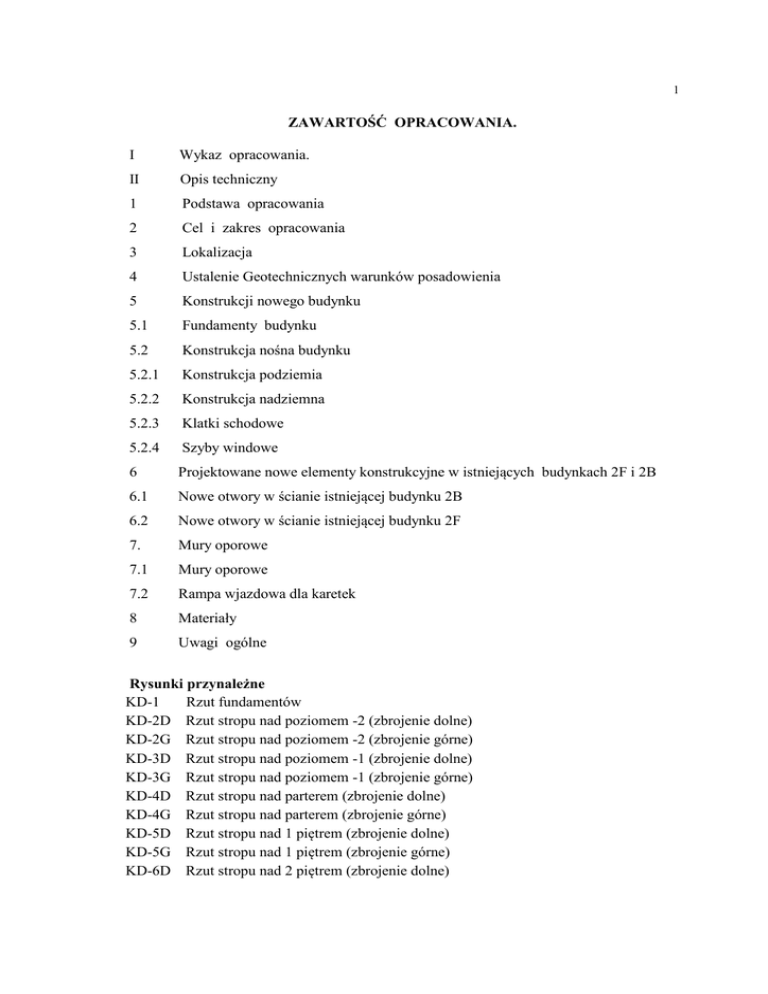

ZAWARTOŚĆ OPRACOWANIA.
I
Wykaz opracowania.
II
Opis techniczny
1
Podstawa opracowania
2
Cel i zakres opracowania
3
Lokalizacja
4
Ustalenie Geotechnicznych warunków posadowienia
5
Konstrukcji nowego budynku
5.1
Fundamenty budynku
5.2
Konstrukcja nośna budynku
5.2.1
Konstrukcja podziemia
5.2.2
Konstrukcja nadziemna
5.2.3
Klatki schodowe
5.2.4
Szyby windowe
6
Projektowane nowe elementy konstrukcyjne w istniejących budynkach 2F i 2B
6.1
Nowe otwory w ścianie istniejącej budynku 2B
6.2
Nowe otwory w ścianie istniejącej budynku 2F
7.
Mury oporowe
7.1
Mury oporowe
7.2
Rampa wjazdowa dla karetek
8
Materiały
9
Uwagi ogólne
Rysunki przynależne
KD-1
Rzut fundamentów
KD-2D Rzut stropu nad poziomem -2 (zbrojenie dolne)
KD-2G Rzut stropu nad poziomem -2 (zbrojenie górne)
KD-3D Rzut stropu nad poziomem -1 (zbrojenie dolne)
KD-3G Rzut stropu nad poziomem -1 (zbrojenie górne)
KD-4D Rzut stropu nad parterem (zbrojenie dolne)
KD-4G Rzut stropu nad parterem (zbrojenie górne)
KD-5D Rzut stropu nad 1 piętrem (zbrojenie dolne)
KD-5G Rzut stropu nad 1 piętrem (zbrojenie górne)
KD-6D Rzut stropu nad 2 piętrem (zbrojenie dolne)
2
KD-6G Rzut stropu nad 2 piętrem (zbrojenie górne)
KD-7D Rzut stropu nad 3 piętrem (zbrojenie dolne)
KD-7G Rzut stropu nad 3 piętrem (zbrojenie górne)
KD-8D Płyta lądowiska dla helikopterów (zbrojenie dolne)
KD-8G Płyta lądowiska dla helikopterów (zbrojenie górne)
KD-9
Stopy fundamentowe
KD-10 Stopy fundamentowe, uskoki ław fundamentowych
KD-11 Ławy fundamentowe, uskoki ław fundamentowych
KD-12 Słupy kondygnacji -2 - cz. 1/2
KD-13 Słupy kondygnacji -2 - cz. 2/2
KD-14 Ściany kondygnacji -2 - cz. 1/2
KD-15 Ściany kondygnacji -2 - cz. 2/2
KD-16 Ściany i słupościany - kond. -1
KD-17 Słupy kondygnacji nadziemnych - cz. 1/2
KD-18 Słupy kondygnacji nadziemnych - cz. 2/2
KD-19 Słupościany - parter, 1, 2, 3 piętro cz. 1/2
KD-20 Słupościany - parter, 1, 2, 3 piętro cz. 2/2
KD-21 Ściany- parter, 1, 2, 3 piętro
KD-22 Belki stropów między kondygnacyjnych - cz.1/2
KD-23 Belki stropów między kondygnacyjnych - cz.2/2
KD-24 Belki stropowe podjazdu dla karetek
KD-25 Słupy - podjazd dla karetek, łącznik nadziemny
KD-26 Biegi schodowe pomiędzy osiami D1-E1//1A-2A
KD-27 Biegi schodowe pomiędzy osiami 5-6//B-D
KD-28 Biegi schodowe międzykondygnacyjne
KD-29 Szyb windowy pomiędzy osiami 3B-3C/J-K
KD-31 Budynek 2a - szyb windowy pomiędzy osiami 6-7/E-F
KD-32 Belki płyty lądowiska dla helikopterów
KD-33 Układ płyt korytkowych
KD-34 Zakres zmian w budynku 2f
KD-35 Mur oporowy
KD-36 Rampa wjazdowa dla karetek
Zestawienie stali zbrojeniowej dla poszczególnych elementów - komplet
3
OPIS TECHNICZNY
DO PROJEKTU WYKONAWCZEGO BUDOWY BUDYNKU 2A
NALEŻĄCEGO DO SAMODZIELNEGO PUBLICZNEGO
SPECJALISTYCZNEGO ZESPOŁU OPIEKI ZDROWOTNEJ „ZDROJE”
ZLOKALIZOWANEGO PRZY UL. MĄCZNEJ 4 W SZCZECINIE
1. PODSTAWA OPRACOWANIA.
- Zlecenie Inwestora wydane przez Samodzielny Publiczny Specjalistyczny Zespół
Opieki Zdrowotnej „ZDROJE” na opracowanie projektu budowlanego remontu,
przebudowy i rozbudowy budynków nr 15 - 17 jedno piętrowych, budowy budynku
wielokondygnacyjnego oraz łącznika dwu-trzy kondygnacyjnego usytuowanego wzdłuż ścian
szczytowych, wchodzących w skład zespołu budynków należących do Samodzielnego
Publicznego Specjalistycznego Zespołu Opieki Zdrowotnej „ZDROJE” zlokalizowanego i
rozbudowy przy ul. Mącznej 4 w Szczecinie,
- Projekt budowy budynku wielokondygnacyjnego należącego do Samodzielnego
Publicznego Specjalistycznego Zespołu Opieki Zdrowotnej „ZDROJE” zlokalizowanego
przy ul. Mącznej 4 w Szczecinie – część architektoniczna
- Koncepcja i projekt budowlany – cz. architektoniczna budowy budynku opracowana
przez: AB Projekt ul. Kamienna 19A w Krakowie,
- Projekt budowlany – cz. konstrukcyjna budowy budynku opracowana przez: AB Projekt
ul. Kamienna 19A w Krakowie,
- Opinia konstrukcyjna dotycząca stanu technicznego budynków sąsiadujących z nowym
obiektem opracowana przez Firmę AB „Projekt,
- Opinia o geotechnicznych warunkach posadowienia – opracowana przez N-GEO Michał
Niedziółka Al. Bohaterów Warszawy 34/35 SZCZECIN,
- Uzgodnienia dokonane z Inwestorem oraz międzybranżowe,
- Normy i literatura fachowa
2. CEL I ZAKRES OPRACOWANIA.
Celem
opracowania
jest
wykonanie
projektu wykonawczego budowy budynku
wielokondygnacyjnego należącego do Samodzielnego Publicznego Specjalistycznego
Zespołu Opieki Zdrowotnej „ZDROJE” zlokalizowanej przy ul. Mącznej 4 w Szczecinie.
Zakres opracowania obejmuje wymiarowanie oraz konstrukcję następujących elementów
w budynku nowoprojektowanym:
- konstrukcja nowego budynku – cztero kondygnacyjnego w całości podpiwniczonego
(fundamenty, słupy, ściany, stropy, stropodach, wewnętrznych klatek schodowych),
3. LOKALIZACJA.
Budowy budynek wielokondygnacyjnego należy do Samodzielnego Publicznego
Specjalistycznego Zespołu Opieki Zdrowotnej „ZDROJE” zlokalizowanego przy ul.
Mącznej 4 w Szczecinie.
4
4. USTALENIE GEOTECHNICZNYCH WARUNKÓW POSADOWIENIA
(dla projektowanego budynku)
Projektowane budynki Szpitalne zgodnie § 7 pkt.1 Rozporządzenia MSWiA z
dnia
24.09.1998r w sprawie ustalania geotechnicznych warunków posadowienia obiektów
budowlanych – na opiniowanej działce występują „proste warunki gruntowe”, zaliczone
są do pierwszej kategorii geotechnicznej.
Warunki gruntowo – wodne określono na podstawie dokumentacji geotechnicznej pt.
„Opinia o geotechnicznych warunkach posadowienia – opracowana przez N-GEO Michał
Niedziółka Al. Bohaterów Warszawy 34/35 SZCZECIN,
W miejscu lokalizacji budynków wykonano 8 otworów wiertniczych do głębokości od
6,0 (4 otwory) ÷ 8,0 m (4 otwory) o łącznej długości 56,0 mb poniżej istniejącego terenu.
Parametry geotechniczne gruntów opracowano na podstawie badań makroskopowych
oraz opisu prób gruntu i wykonując badania laboratoryjne (metody badania gruntu
opisane w/w opracowaniu).
Dno wykopu pod fundamenty należy bezwzględnie zabezpieczyć przed zawilgoceniem
gruntu / przed wodami opadowymi jak i sączeniami /. Wykop pod fundament
wykonać jako szerokoprzestrzenny z pozostawieniem warstwy ochronnej grubości
ok. 30,0 cm. Warstwę ochronną do poziomu posadowienia / betonu podkładowego
/ należy usunąć bezpośrednio przed wykonaniem warstwy betonu podkładowego
grubości 20,0 cm. Na betonie podkładowym wykonać ciężką izolację
przeciwwilgociową wywinięciem jej na ściany zewnętrzne segmentu. Dno wykopu
ukształtować ze spadkiem umożliwiającym ewentualne natychmiastowe bezpośrednie
odpompowanie wód opadowych lub sączeń. Skarpy wykopu zabezpieczyć folią
przed wodami opadowymi. Dla ewentualnych sączeń należy wykonać drenaż
przyskarpowy w dnie wykopu z możliwością natychmiastowego bezpośredniego
odpompowania zgromadzonej wody.
Ostatnią warstwę gruntu ochronnego z wykopu o grubości ok. 0,3 m wybierać ręcznym
sposobem /(bez używania sprzętu mechanicznego).
W przypadku jeżeli poziom posadowienia położony będzie w obrębie gruntów nasypowych,
należy je wymienić na mieszankę zwirowo – piaskowo – cementową układaną warstwami o
max. grubości do 30,0 cm i zagęszczaną mechanicznie. W związku z koniecznością
dokładnego sprawdzenia zgodności rzeczywistych warunków w wykopach ze stanem
opisanym w dokumentacji należy ustanowić nadzór geotechniczny.
5. KONSTRUKCJA NOWEGO BUDYNKU.
Nowy budynek
zaprojektowany został jako obiekt pięciokondygnacyjny w całości
podpiwniczony. Budynek zaprojektowany został w kształcie nieregularnego czworoboku.
Konstrukcja budynku żelbetowa monolityczna częściowo szkieletowa płytowo – słupowa z
usztywnieniami wykonanymi ze ścian żelbetowych monolitycznych poprzecznych i
podłużnych (ściany klatek schodowych, szybów windowymi). W budynku zaprojektowano
poprzeczne dylatacje dzielące budynek na segmenty.
5
5.1 Fundamenty budynku
Szkieletowa konstrukcja nośna budynku łącznika posadowiona została na żelbetowych
monolitycznych stopach prostokątnych (pod słupami nośnymi), i ławach żelbetowych (pod
ścianami) wykonanych na warstwie betonu podkładowego z betonu B15. Konstrukcja stóp
fundamentowych zaprojektowana z betonu B45 zbrojona stalą A-IIIN. Poziom posadowienia
stóp usytuowanych bezpośrednio przy ścianach tunelu technologicznego dostosować
każdorazowo do poziomu posadowienia istniejących ław fundamentowych. Poziom
posadowienia poszczególnych stóp fundamentowych jest różny w zależności od jej lokalizacji.
Ławę fundamentową wykonać jako żelbetową monolityczną schodkowo – zmienny poziom
posadowienia. Poziom ten musi być taki sam jak poziom posadowienia tunelu
technologicznego. Przy schodkowym wykonywaniu ławy należy bezwzględnie zachować
zasadę: stosunek uskoku do długości poziomej musi być mniejszy od wartości 0,6.
Uwaga: Przed przystąpienie do wykonywania fundamentów należy bezwzględnie
sprawdzić rodzaj gruntu. W przypadku trafienia na grunt nasypowy należy dokonać
jego wymiany (go bezwzględnie usunąć).
5.2 Konstrukcja nośna budynku.
5.2.1 Konstrukcja podziemia
W poziomie podziemia podstawowym elementem nośnym są słupy nośne oparte na stopach
fundamentowych. Ze słupami monolitycznie połączone są rygle prostokątne lub płytami
stropowymi – w częściach bezbelkowych. Na ryglach lub słupach oparta jest płyta żelbetowa
monolityczna wylewana na mokro dwukierunkowo zbrojona wieloprzęsłowa grubości 24,0 cm
wykonana bezpośrednio na istniejącą płytą tunelu. Przestrzeń między płytą stropową tunelu po
odkryciu (zdjęciu warstwy ziemi – trawnika) wypełnić warstwą styropianu o grub ok. 2,0 ÷5,0
cm oraz wykonać poziomą izolację przeciw wilgociową. Na konstrukcji przyziemia oparte są
słupy szkieletu piwnic, nadziemnego (słupy parteru oraz I-IV piętra). Elementy konstrukcyjne
nośne podziemia (słupy, rygle, płyta stropowa) zostały zaprojektowane z betonu B45 i
zbrojone stalą A-IIIN.
Przed wykonaniem płyty piwnicy po wykonaniu ław fundamentowych oraz stóp i słupów do
poziomu rygli podłużnych należy całą przestrzeń powstałą po wykonaniu wykopu zasypać
żwirem stabilizowanym z dodatkiem cementu w ilości 1 worek cementu na 1,0 m3 żwiru.
Max grubość warstwy do stabilizowania (ubijania) to 30,0 cm. Na ustabilizowanym gruncie
wykonać warstwę z betonu podkładowego o grubości min. 15,0 cm z wyprofilowaniem
kształtu belki podłużnej (rezygnacja ze stosowania tzw deskowania zanikającego.
Ściana fundamentowa zaprojektowana została jako żelbetowa monolityczna wylewana na
mokro z betonu B45 i zbrojona stalą A-IIIN od poziomu schodkowej ławy fundamentowej do
poziomu obwodowego wieńca połączonego z płytą poziomu parteru.
Ściana
fundamentowa - ściana dylatacyjna zaprojektowana została jako żelbetowa
monolityczna wylewana na mokro z betonu B45 i zbrojona stalą A-IIIN od poziomu
schodkowej ławy fundamentowej do poziomu obwodowego wieńca połączonego z płytą
poziomu parteru.
6
5.2.2 Konstrukcja nadziemna.
Elementy konstrukcyjne kondygnacji nadziemnych poziomu parteru, I – III piętra zostały
zaprojektowane jako szkielet żelbetowy monolityczny wylewany na mokro składający się ze
słupów oraz płyt – bez żeber podpierających płyty. Dodatkowe usztywnienia poprzeczne i
podłużne budynku stanowią ściany klatek schodowych oraz monolityczne ściany szybu
windowego i ściany poprzeczne zamykające segment.
Ściana dylatacyjna pole zaprojektowana została jako murowana z pustaków ceramicznych
porotherm o grubości 18,8 cm na zaprawie cem-wap.
Strop nad parterem – płyta żelbetowa monolityczna ciągła wykonana z betonu B45 zbrojona
stalą A-IIIN o grubości 24,0 cm. Płyta stropowa oparta bezpośrednio na słupach – bez belek
pośrednich. Belki żelbetowe monolityczne zaprojektowano jedynie na ścianach zewnętrznych
(nadproża) i wewnętrznych o grubości 30 cm. Strop nad III piętrem płaski dwupowłokowy
stropodach wentylowany przełazowy. Dolna powłoka - płyta żelbetowa monolityczna ciągła
wykonana z betonu B45 i zbrojona stalą A-IIIN o grubości 24,0 cm. Płyta stropowa oparta
bezpośrednio na słupach – bez belek pośrednich. Górna powłoka płyty korytkowe otwarte
oparte na ściankach ażurowych wykonanych z pustaków ceramicznych porotherm o grubości
11,5 cm. Zwraca się uwagę aby ostatnie dwie warstwy ścianek ażurowych wykonać z
cegły pełnej jako pełny mur o grubości 12,0 cm (bezpośrednio pod płytami
korytkowymi).
5.2.3 Klatki schodowe
W łączniku zaprojektowano nowe klatki schodowe typu płytowego dwu biegowe żelbetowe
monolityczne wylewane na mokro z jedną belką spocznikową w poziomie stropu nad
parterem. Płyty biegowe zaprojektowane zostały jako płyty załamane oparte na ścianie
wewnętrznej klatki (spocznik pośredni między kondygnacyjny) oraz belce spocznikowej w
poziomie stropu nad parterem. Płyty biegowe zaprojektowano o grubości 18,0 cm , natomiast
belkę spocznikową o wymiarach: b = 30,0 cm, h = 30,0 cm. Wszystkie elementy klatki
schodowej wykonać z wykonana z betonu B45 i zbroić stalą A-IIIN.
5.2.4 Szyby windowe
W budynku zaprojektowano nowe szyby windowe. Konstrukcja szybu windowego oparta jest
na dennej płycie podszybia. Poziom posadowienia poszczególnych szybów jest różny i zależy
od lokalizacji danego szyby Konstrukcję nośną szybu windowego stanowi niezależna
konstrukcja żelbetowa monolityczna wylewana na mokro z betonu B37 i zbrojona
stalą A-IIIN (dotyczy prętów pionowych oraz poziomych). Grubość ścian szybu
windowego jest stała na całej swojej wysokości i wynosi 15,0 cm.
Płyta denna zaprojektowana została jako monolityczna wylewana na mokro z betonu
B45 i zbrojona dwu kierunkowo / krzyżowo / stalą A-IIIN o grubości 40,0 cm na
warstwie z betonu podkładowego o grub. ok. 10,0 cm (B15)
Płytę nadszybia zaprojektowano jako płytę dwu kierunkowo / krzyżowo / zbrojoną
oddylatowaną od zasadniczej konstrukcji stropów opartych na ścianach szybu
o grubości 12,0 cm.
7
5.2.5 Płyta lądowiska dla helikopterów
Nad projektowanym fragmentem stropodachu budynku zaprojektowano płytę lądowiska dla
helikopterów. Dla jej oparcia wykorzystano słupy nośne konstrukcji budynku (zwiększono ich
długość o I kondygnację) Wystające słupy budynku ponad połać stropodachu zwieńczono
belkami stanowiącymi podparcie dla płyty lądowiska. Płyta zaprojektowana została jako
monolityczna wylewana na mokro z betonu B45 i zbrojona dwu kierunkowo / krzyżowo /
stalą A-IIIN o grubości 24,0 cm.
Dla zapewnienia komunikacji między budynkiem a płytą lądowiska dla helikopterów
zwiększono o jeden poziom szybu windowego wyprowadzając go ponad poziom stropodachu
łącząc pomostem z płytą lądowiska.
6. PROJEKTOWANE NOWE ELEMENTY KONSTRUKCYJNE W ISTNIEJĄCYCH
BUDYNKACH 2F I 2B.
6.1 Nowe otwory w ścianie istniejącej budynku 2B.
W związku z koniecznością wykonania nowego otworu dla otwarcia korytarza w ścianie
zachodzi konieczność zabudowy stalowego nadproża przed ich wykonaniem wg rys KD-34.
Jego zabudowę wykonywać wg następującej technologii:
- wykonanie podstemplowania stropu z obu stron istniejącej ściany celem jej odciążenia na
czas wykonywania nadproża i związania betonu,
- wykonanie pionowej bruzdy / wycięcie / w ścianie dla umożliwienia zabudowy słupków
podpierających nadproże stalowe,
- zabudowa stalowych słupków pod nadproże,
- wykonanie bruzd / wycięcie / z jednej strony ściany o głębokości ok. 40% grubości ściany,
na wysokości zabudowy nadproża stalowego,
- osadzenie w bruzdzie belki stalowej HEB140 owiniętej siatką Rabitza na słupku
stalowym wykonując podklinowanie śrubą M20 zabudowaną w stoliku oraz w przęśle od góry,
- wypełnienie pozostałej przestrzeni betonem B20 na kruszywie o max. wielkości ziaren
kruszywa do 20,0 mm lub zaprawą cementową marki 8,0 MPa ,
- wykonanie z drugiej strony ściany wewnętrznej bruzdy na głębokość ok 40% grubości ściany
- osadzenie w bruzdzie belki stalowej owiniętej
siatką Rabitza wg technologii jw
wykonując podklinowanie na podporze oraz w przęśle,
- skręcenie belek stalowych między sobą za pomocą śrub M16 w rozstawie ok. 0,90 m
- wypełnienie pozostałej przestrzeni betonem B20 na kruszywie o max wielkości ziaren
kruszywa do 20,0 mm lub zaprawą cementową marki 8,0 MPa.
Po wykonaniu i zabudowie nadproża stalowego można przystąpić do zasadniczego
wykucia otworu w ścianie murowanej lub rozebrania danego fragmentu muru.
6.2 Nowe otwory w ścianie istniejącej budynku 2F.
W związku z koniecznością wykonania nowego otworu dla otwarcia korytarza zachodzi
konieczność wykonania otworu w istniejącej ścianie. Dla jego wykonania wykorzystano
8
istniejące okno, które zostanie wymontowane, mur w części podokiennej rozebrany do
poziomu istniejącej konstrukcji o szerokości mniejszej jak szerokość okna (na wysokości okna
po jego zdemontowaniu należy uzupełnić mur – otwór wykonany zostanie bez ingerencji w
konstrukcję budynku.
7. MURY OPOROWE
7.1 Mury oporowe.
Jak wynika z ukształtowania terenu Szpitala w bezpośrednim sąsiedztwie projektowanego
budynku należy wykonać mury oporowe. Mury oporowe zaprojektowano jako elementy
żelbetowe monolityczne wylewane na mokro w przekroju pionowym jako elementy kątowe.
Poziom posadowienia muru oporowego jest zmienny należy go dostosować do warunków
terenowych, musi on zawsze wynosić -1,2 m względem poziomu niższego istniejącego terenu
(zmianę poziomu posadowienia wykonywać schodkowo zgodnie z zasadą: stosunek uskoku
do długości poziomej musi być mniejszy od wartości 0,6). Szerokość podeszwy (podstawy),
wysokość muru dostosować do projektowanego poziomu terenu, każdorazowo dodając ok.
20,0 cm powyżej jego poziomu. Element pionowy muru zaprojektowano o zmiennej grubości
(grubość przy podstawie 25,0 cm, natotomiast w części nad terenem 20,0 cm. Mur oporowy
zaprojektowano z betonu B37 i zbrojony stalą A-IIIN.
7.2 Rampa wjazdowa dla karetek.
Dla umożliwienia podjazdu karetek pod wejście do budynku, zaprojektowano żelbetową
rampę wjazdową. Konstrukcja rampy zaprojektowana została jako żelbetowa monolityczna
wylewana na mokro jako układ ramowy składający się z dwóch zewnętrznych ścian
pionowych połączonych ryglem (płytą) obniżoną o 75,0 cm względem całkowitej wysokości
ścian. Ściany rampy posadowione są na ławach żelbetowych monolitycznych. Poziom
posadowienia rampy jest zmienny należy go dostosować do warunków terenowych, musi on
zawsze wynosić -1,2 m względem poziomu niższego istniejącego terenu (zmianę poziomu
posadowienia wykonywać schodkowo zgodnie z zasadą: stosunek uskoku do długości
poziomej musi być mniejszy od wartości 0,6). Ściany pionowe rampy wykonać etapami (do
dolnego poziomu płyty – I etap, następnie część nadpłytową) z betonu B37 i zbroić stalą AIIIN o grubości 25,0 cm. Płytę (grub. 20,0 cm) oraz fragmenty ścian w części nad płytową
wykonać z betonu szczelnego odpornego na działanie wilgoci B37 (W8) i zbroić stalą A-IIIN.
Na konstrukcji płyty wykonać warstwy stanu wykończeniowego oraz izolacji
przeciwwilgociowej wg opisu części architektonicznej.
8. MATERIAŁY
Beton
B37 B45
Beton podkładowy
B15
Stal zbrojeniowa
A – IIIN B500SP
Stal profilowa
St3Sx,
Cegła pełna (wytrzymałość 10,0 MPa)
Pustaki typu K- 2 (wytrzymałość 10,0 MPa)
9
Pustaki typu K-3 (wytrzymałość 1,0 MPa)
Pustaki ceramiczne typu "Porotherm"- ściany zewnętrzne (wytrzymałość 15,0 MPa)
Zaprawa cem - wap (wytrzymałość 5,0 MPa)
Styropian twardy grubości 2 x 6,0 cm
9. UWAGI OGÓLNE
9.1 Opis robót wykończeniowych podany jest w części architektonicznej.
9.2 Materiały izolacyjne / przeciw wilgociowe, cieplne, akustyczne / oraz sposób ich
zabudowy podany w części architektonicznej
9.3 Podczas wykonywania robót ziemnych należy bezwzględnie przestrzegać oraz
wykonać wszystkie zalecenia podane w dokumentacji geotechnicznej.
9.4 Wszystkie roboty budowlano - montażowe prowadzić pod stałym nadzorem osób
uprawnionych - każda czynność powinna być potwierdzona w dzienniku budowy /.
Koniec opracowania
Kraków czerwiec 2011 r.
Opracował:
Jan Kowalski
upr. GP.IV-63 / 377 / 76
