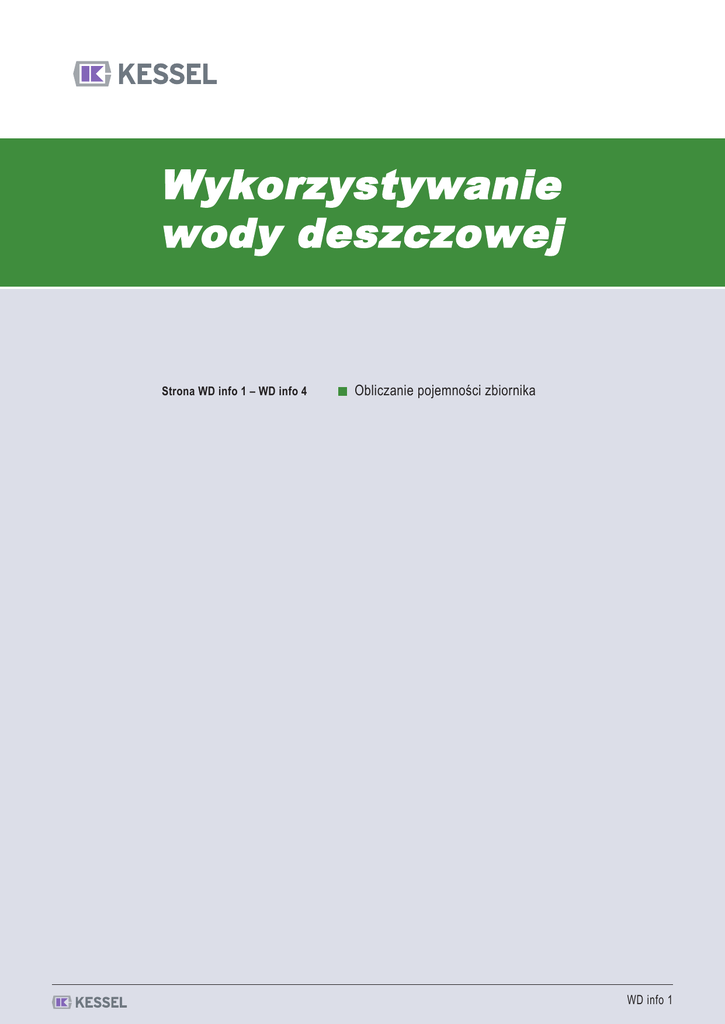

Wykorzystywanie wody deszczowej

Wykorzystywanie
wody deszczowej
Strona WD info 1 – WD info 4
Obliczanie pojemności zbiornika
WD info 1
Obliczenie pojemności zbiorników
Wymiarowanie zbiorników wody deszczowej w oparciu o normę DIN 1989-1:2002-04
Wymiarowanie zbiorników wody deszczowej zależy od dwóch istotnych
czynników:
Od ilości napływającej wody opadowej
(powierzchnia odwadniana z wody deszczowej, współczynniki
zmniejszające i lokalna ilość opadów)
Od zapotrzebowania na wodę roboczą
(rodzaj i liczba punktów czerpalnych)
Pojemność zbiorników powinna ze wględów ekonomicznych być
optymalna w odniesieniu do ilości napływającej wody opadowej.
Dostępna ilość wody opadowej powinna być wykorzystana, co
pozwoliłoby na ograniczenie do minimum zasilania wodą pitną.
Opad roczny w l/m2 (hN )
Do ustalenia ilości napływającej wody opadowej potrzebne są roczne
wartości opadów w mm lub w l/m2. Odpowiednie wartości opadów dla
danego regionu można znaleźć na mapie opadów Instytutu Meteorologii i
Gospodarki Wodnej.
Współczynnik wydajności według DIN 1989-1: 2002-04
Współczynnik wydajności uwzględnia różnicę pomiędzy ilością opadów i
rzeczywistą odpływającą ilością wody deszczowej przy uwzględnieniu
położenia, nachylenia, wypoziomowania i cech powierzchni odwadnianej
(wartości bazujące na praktycznym doświadczeniu).
Rodzaj powierzchni
nachylony dach twardy *
Współczynnik wydajności e
0,90
dach płaski bez żwiru
0,80
dach płaski żwirowany
0,60
dach zielony w systemie intensywnym
0,30
dach zielony w systemie ekstensywnym
0,50
powierzchnia brukowa
0,50
powierzchnia asfaltowa
0,80
* Odchylenia w zależności od chłonności i chropowatości
Ilość wody deszczowej
Obliczenie teoretycznej ilości wody deszczowej napływającej do zbiornika:
Powierzchnie odwadniane w m2 (AA )
Wielkość odwadnianej powierzchni dachowej odpowiada powierzchni terenu
zadaszonego, zajmowanego przez budynek (łącznie z dachem wystającym).
Tarasy, balkony, powierzchnie podwórek itp. traktuje się jak powierzchnię
terenu, na którą spada deszcz.
Ilość wody deszczowej (l/rok) =
ER = AA x e x hN x η
AA: odwadniana powierzchnia e: współczynnik wydajności
hN: wielkość opadów η : hydrauliczna wydajność filtra
Wydajność filtra ( η )
W przypadku stosowania filtrów pionów kanalizacyjnych i filtrów drobnych
wirowych lub filtrów wlotowych należy uwzględnić odpowiednie dane
uzyskane od producenta odnośnie użytkowej objętości strumienia przepływu
wody deszczowej.
Program obliczeniowy KESSEL
Cenną pomoc przy projektowaniu i obliczaniu wymiarów oferuje nasz
program KAP-RAIN.
Woda deszczowa zamiast wody pitnej
Praktyczne wykorzystanie wody deszczowej
Zainteresowanie zagospodarowaniem wody deszczowej i wykorzystaniem jej w gospodarstwie domowym w ostatnich czasach gwałtownie wzrasta. Na proces ten wpływa z jednej strony coraz bardziej
powszechna orientacja proekologiczna, a z drugiej stale rosnąca cena za
1 m3 wody. Należy oczekiwać coraz wyższych cen wynikających choćby
ze wzrostu nakładów związanych z jej uzdatnianiem.
Około 50% wody pitnej używanych w gospodarstwach domowych
można zastąpić wodą deszczową. Jest to oszczędność nie tylko dla
portfela. Wykorzystywanie wody deszczowej ma wiele innych zalet.
Woda deszczowa jest bardziej „miękka” w porównaniu z „twardą” wodą
wodociągową. Przy używaniu jej do sprzątania i prania oszczędza się
środki czystości. Ponadto wszystkie zawory i urządzenia przepłukiwane
wodą deszczową wykazują mniejsze osadzanie się kamienia, dzięki czemu rzadziej się psują. Odpadają więc wysokie koszty napraw i wymiany
elementów.
Brak zastrzeżeń zdrowotnych
Użycie wody deszczowej nie budzi zastrzeżeń zdrowotnych, nadaje się
ona szczególnie do prania i sprzątania.
Nadszedł więc czas na oszczędzanie. Dzięki przemyślanemu od strony
technicznej urządzeniu KESSEL można teraz wykorzystywać wodę
deszczową w wygodny sposób, bez konieczności ponoszenia wysokich
nakładów na prace konserwacyjne.
WD info 2
Wykorzystując wodę deszczową nie tylko zapobiega się marnotrawstwu,
ale także częściowo odciąża się system kanalizacyjny poprzez retencjonowanie wody. Szczególnie ważne jest to w przypadku przepełnienia
kanału, co ma miejsce podczas ulewnych deszczy lub w sytuacji
podłączania do starych kolektorów dodatkowych przykanalików
z nowych osiedli.
Obliczenie pojemności zbiorników
Przykład obliczania wielkości urządzenia do wykorzystywania wody deszczowej
Dom jednorodzinny z dachem pochyłym
(dachówki glazurowane, powierzchnia zajmowana
przez dach 170 m2) w okolicach Hamburga
Gospodarstwo domowe 4-osobowe
(2 osoby dorosłe, 2 dzieci)
Powierzchnia ogrodu: 300 m 2,
z tego100 m 2 ogród użytkowy
Woda deszczowa jest używana do nawadniania
ogrodu, spłukiwania toalety, do prania
oraz do czyszczenia.
1. Krok
Wzór
Obliczenie napływającej wody deszczowej:
Powierzchnia odwadniana x współczynnik spływu* x wysokość opadów** x skuteczność filtra***
* patrz tabela na stronie WD info 2
** średni opad roczny w mm wg IMiGW
*** Skuteczność filtra uwzględnia utraty w filtrze przed zbiornikiem wody deszczowej. Przy regularnej konserwacji
filtra wody deszczowej KESSEL System 400 można osiągnąć wartość 96% (=0,96)!
Wynik
2. Krok
170 m 2 x 0,9 x 750
litr
m 2 rok
x 0,96 = 110.160 litrów / rok
Obliczenie zapotrzebowania na wodę roboczą:
patrz formularz doboru!
3. Krok
Wnioski:
1. Rocznie napływa większa ilość wody
deszczowej, niż jest potrzebna
(110.160 litrów > 98.560)
2. Obliczona pojemność zbiornika wynosi
5.671 litrów.
3. Optymalna wielkość zbiornika wody
deszczowej wynosi więc 6.000 litrów.
WD info 3
Obliczenie pojemności zbiornika
Formularz doboru dla zbiorników wody deszczowej w oparciu o normę DIN 1989-1: 2002-12
Sporządził/a: .............................................................................................................................. Data: ......................................................................
Inwestycja / projekt
Adres obiektu
KESSEL Sp. z o.o
ul. Karwińska 11
52-015 Wrocław
tel. 0 71 774 67 60
faks 0 71 774 67 69
Inwestor
....................................................................
Nazwa: .......................................................................
....................................................................
Ulica: ...........................................................................
....................................................................
Kod/miejscowość: .....................................................
....................................................................
Telefon: ......................................................
....................................................................
Faks: ............................................................
Zapotrzebowanie na wodę użytkową
Rodzaj obiektu
prywatny
Przybory odwadniane
przemysłowy/mała firma
zapotrzebowanie na wodę
(liczba litrów/dzień/osoba)
komunalny
x liczba osób
.............................................
Toaleta ze spłuczką
w gospodarstwie domowym
24
365
Toaleta w budynku biurowym
12
365
Toaleta w szkole
6
365
Pisuar
2
365
Pralka
10
365
2
365
Woda do sprzątania
= zapotrzebowanie na wodę
użytkową (liczba litrów/rok)
x czas
(365 dni)
Suma - zapotrzebowanie roczne na wodę użytkową 1.
Rodzaj nawadniania
................. (liczba litrów/rok)
Specyficzne
zapotrzebowanie roczne
(l/m2)
Nawadnianie ogrodów
ogrody użytkowe
60
Obiekty sportowe
(czas wzrostu roślin)
200
Do terenów zielonych
o lekkim podłożu
200
Do terenów zielonych
o ciężkim podłożu
150
= zapotrzebowanie na wodę
użytkową (liczba litrów/rok)
x powierzchnia (m2)
Inne
Suma - zapotrzebowanie roczne na wodę użytkową 2.
............. (liczba litrów/rok)
SUMA woda użytkowa w sumie/zapotrzebowanie roczne =
zapotrzebowanie roczne 1. + zapotrzebowanie roczne 2.
Pojemność zbiornika: woda użytkowa w sumie/zapotrzebowanie roczne............................... x 21 dni *
365 dni
* Czynnik uwzględnia wystąpienie okresu suchego trwającego 3 tygodnie
WD info 4
................. (liczba litrów/rok)
=
............................... litrów
