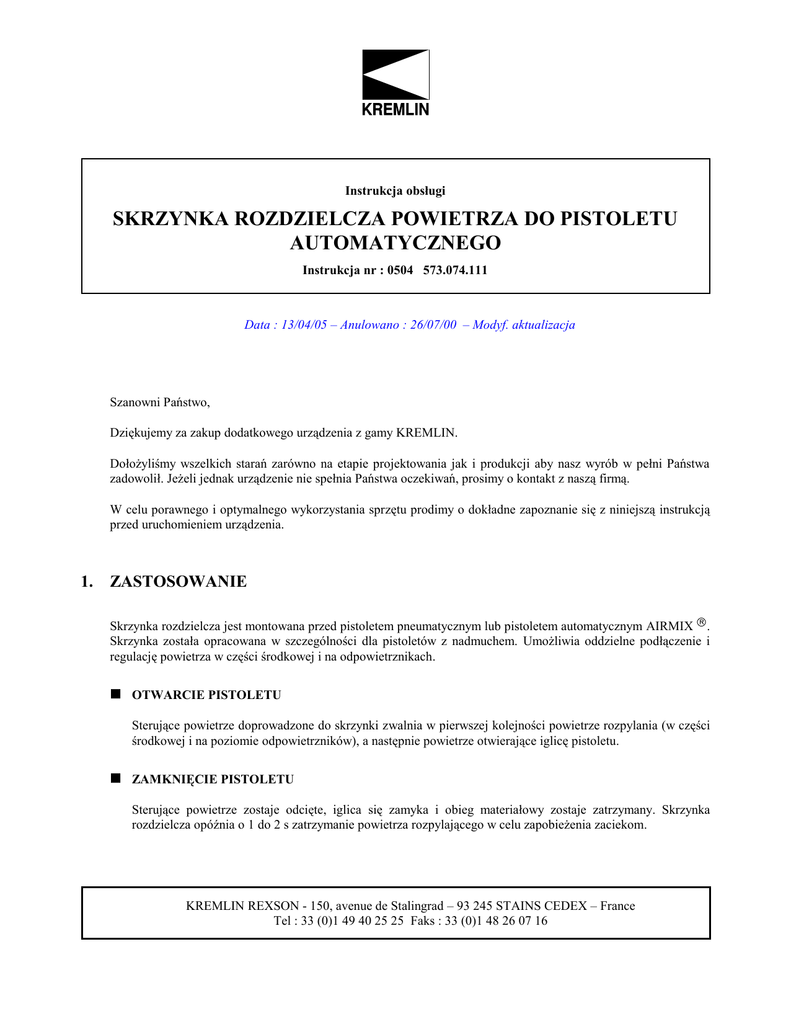

Skrzynka Rozdzielcza Powietrza do pistoletu

Instrukcja obsługi
SKRZYNKA ROZDZIELCZA POWIETRZA DO PISTOLETU
AUTOMATYCZNEGO
Instrukcja nr : 0504 573.074.111
Data : 13/04/05 – Anulowano : 26/07/00 – Modyf. aktualizacja
Szanowni Państwo,
Dziękujemy za zakup dodatkowego urządzenia z gamy KREMLIN.
Dołożyliśmy wszelkich starań zarówno na etapie projektowania jak i produkcji aby nasz wyrób w pełni Państwa
zadowolił. Jeżeli jednak urządzenie nie spełnia Państwa oczekiwań, prosimy o kontakt z naszą firmą.
W celu porawnego i optymalnego wykorzystania sprzętu prodimy o dokładne zapoznanie się z niniejszą instrukcją
przed uruchomieniem urządzenia.
1.
ZASTOSOWANIE
Skrzynka rozdzielcza jest montowana przed pistoletem pneumatycznym lub pistoletem automatycznym AIRMIX .
Skrzynka została opracowana w szczególności dla pistoletów z nadmuchem. Umożliwia oddzielne podłączenie i
regulację powietrza w części środkowej i na odpowietrznikach.
 OTWARCIE PISTOLETU
Sterujące powietrze doprowadzone do skrzynki zwalnia w pierwszej kolejności powietrze rozpylania (w części
środkowej i na poziomie odpowietrzników), a następnie powietrze otwierające iglicę pistoletu.
 ZAMKNIĘCIE PISTOLETU
Sterujące powietrze zostaje odcięte, iglica się zamyka i obieg materiałowy zostaje zatrzymany. Skrzynka
rozdzielcza opóźnia o 1 do 2 s zatrzymanie powietrza rozpylającego w celu zapobieżenia zaciekom.
KREMLIN REXSON - 150, avenue de Stalingrad – 93 245 STAINS CEDEX – France
Tel : 33 (0)1 49 40 25 25 Faks : 33 (0)1 48 26 07 16
2.
PODŁĄCZENIA
KREMLIN
3
3
4
2
1
0
6
AIR CENTRE
4
5
2
4
0
6
1
5
5
AIR EVENTS
1
3
2
COFFRET VU DE DESSOUS
5
3
air aux évents
4
AC
AC
2 au centre
air
air au centre
alimentation air
(P = 6 bar maxi)
air aux évents
pistolet
air de pilotage
(P = 4 bar mini)
air de commande
(ouverture produit)
électrovanne
(commande robot)
KREMLIN
1
Strona 2
Instrukcja : 573.074.111
3.
1
Powietrze w części środkowej
Przewód 6 x 8
2
Powietrze na poziomie odpowietrzników
Przewód 6 x 8
3
Powietrze sterujące
Przewód 2 x 4
4
Powietrze otwierające obieg materiałowy
Przewód 6 x 8
5
Zasilanie główne
Przewód ze złączką M14 x 125
REGULACJE
Doprowadzić sprężone powietrze do skrzynki (P = 6 barów, czyste i suche powietrze).
Dokonać regulacji urządzeń sterujących opóźnieniem otwarcia i zamknięcia pistoletu :
 opóźnienie otwarcia (materiał malarski/powietrze rozpylania) : przekaźnik czasowy RT1 (od0 do s),
 opóźnienie zamknięcia (powietrze rozpylania/materiał malarski) : ogranicznik natężenia przepływu RDC1 (od 0
do 3 s).
Ustawić powietrze sterujące.
Dokonać regulacji reduktorów : RP1 "Powietrze w części środkowej" i RP2 "Powietrze na poziomie
odpowietrzników".
4.
SCHEMAT PNEUMATYCZNY
COFFRET DE GESTION D'AIR
air de pilotage
3
RT1
AC
alimentation air
4
5
ouverture pistolet
VR1
D1
RDC1
RP1
air au centre
M1
1
RP2
VR 1 : Zawór

Doprowadzenie sprężonego powietrza .
RP 1 : Reduktor

Regulacja powietrza w części środkowej.

RP 2 : Reduktor
M2 :
Manometr

KREMLIN
air au centre
Odczyt ciśnienia "Powietrza w części środkowej".
Regulacja powietrza na poziomie odpowietrzników.

RT1 : Przekaźnik czasowy 
rozpylania.
D1 :
air aux évents
air aux évents
M2
2
M 1 : Manometr
air commande
Odczyt ciśnienia "Powietrza na poziomie odpowietrzników".
Regulacja opóźnienia otwarcia obiegu materiałowego/ otwarcia powietrza
Urządzenie rozdzielające
Strona 3
Instrukcja : 573.074.111
RDC1 : Ogranicznik natężenia przepływu 
KREMLIN
Opoźnienie zamknięcia powietrza/materiału malarskiego.
Strona 4
