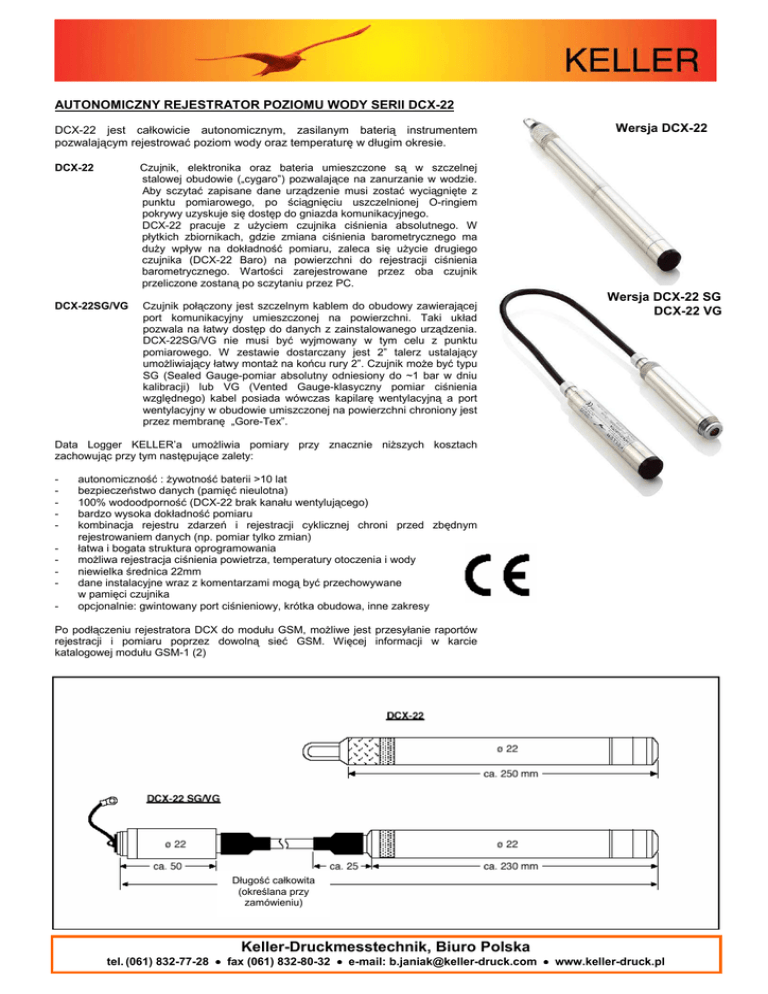

AUTONOMICZNY REJESTRATOR POZIOMU WODY SERII DCX-22
DCX-22 jest całkowicie autonomicznym, zasilanym baterią instrumentem
pozwalającym rejestrować poziom wody oraz temperaturę w długim okresie.
DCX-22
Czujnik, elektronika oraz bateria umieszczone są w szczelnej
stalowej obudowie („cygaro”) pozwalające na zanurzanie w wodzie.
Aby sczytać zapisane dane urządzenie musi zostać wyciągnięte z
punktu pomiarowego, po ściągnięciu uszczelnionej O-ringiem
pokrywy uzyskuje się dostęp do gniazda komunikacyjnego.
DCX-22 pracuje z użyciem czujnika ciśnienia absolutnego. W
płytkich zbiornikach, gdzie zmiana ciśnienia barometrycznego ma
duży wpływ na dokładność pomiaru, zaleca się użycie drugiego
czujnika (DCX-22 Baro) na powierzchni do rejestracji ciśnienia
barometrycznego. Wartości zarejestrowane przez oba czujnik
przeliczone zostaną po sczytaniu przez PC.
DCX-22SG/VG
Czujnik połączony jest szczelnym kablem do obudowy zawierającej
port komunikacyjny umieszczonej na powierzchni. Taki układ
pozwala na łatwy dostęp do danych z zainstalowanego urządzenia.
DCX-22SG/VG nie musi być wyjmowany w tym celu z punktu
pomiarowego. W zestawie dostarczany jest 2” talerz ustalający
umożliwiający łatwy montaż na końcu rury 2”. Czujnik może być typu
SG (Sealed Gauge-pomiar absolutny odniesiony do ~1 bar w dniu
kalibracji) lub VG (Vented Gauge-klasyczny pomiar ciśnienia
względnego) kabel posiada wówczas kapilarę wentylacyjną a port
wentylacyjny w obudowie umiszczonej na powierzchni chroniony jest
przez membranę „Gore-Tex”.
Wersja DCX-22
Wersja DCX-22 SG
DCX-22 VG
Data Logger KELLER’a umożliwia pomiary przy znacznie niższych kosztach
zachowując przy tym następujące zalety:
-
autonomiczność : żywotność baterii >10 lat
bezpieczeństwo danych (pamięć nieulotna)
100% wodoodporność (DCX-22 brak kanału wentylującego)
bardzo wysoka dokładność pomiaru
kombinacja rejestru zdarzeń i rejestracji cyklicznej chroni przed zbędnym
rejestrowaniem danych (np. pomiar tylko zmian)
łatwa i bogata struktura oprogramowania
możliwa rejestracja ciśnienia powietrza, temperatury otoczenia i wody
niewielka średnica 22mm
dane instalacyjne wraz z komentarzami mogą być przechowywane
w pamięci czujnika
opcjonalnie: gwintowany port ciśnieniowy, krótka obudowa, inne zakresy
Po podłączeniu rejestratora DCX do modułu GSM, możliwe jest przesyłanie raportów
rejestracji i pomiaru poprzez dowolną sieć GSM. Więcej informacji w karcie
katalogowej modułu GSM-1 (2)
Długość całkowita
(określana przy
zamówieniu)
Keller-Druckmesstechnik, Biuro Polska
tel. (061) 832-77-28 • fax (061) 832-80-32 • e-mail: [email protected] • www.keller-druck.pl
Dane Techniczne:
DCX-22 Baro
Zakresy pomiarowe (inne na życzenie)
PAA
0,8...1,3 bar abs.
DCX-22
DCX-22 SG
DCX-22 VG
PAA
PAA
PR
10m
20m
50m
100m
0,8…2 0,8…3 0,8…6 0,8…11 bar abs.
0,8…2 0,8…3 0,8…6 0,8…11 bar abs.
1
2
5
10
bar
PR - względne (zero przy ciśn. atm.) ; PAA - absolutne (zero przy 0 bar); PA - względne (zero przy ∼1 bar abs w dniu kalibracji)
Zasilanie:
Żywotność baterii:
Wyjście:
Przyłącze elektr.:
Liniowość:
Pole błędu (-10..40°C)*:
Kompensacja
Rozdzielczość:
Stabilność długoterminowa:
Przeciążenie:
bateria litowa 3,6 V
ok. 10 lat @ 1 pomiar/ h
cyfrowe RS485
Fischer DEE103A054
typ. 0,02%FS
typ. 0,05%, max 0,1%FS
-20…50°C
max 0,0025%FS
typ. 0,5 mbar
2x zakres
Dokładność pomiaru temp.
Najkrótszy cykl pomiarowy:
Pamięć:
Opcjonalnie
Materiał :
Waga:
typ. 0,5°C
1s
57000 wartości @ interwał <15s
lub 28000@ interwał > 15s
(zawsze z odpowiadającym
czasem)
pamięć 2 razy większa (ponad
114.000 wartości)
stal 316L (DIN 1.4435)/O-ring Viton
355 g bez kabla
* nieliniowość+ wpływy temperatury, Opcjonalnie 0,05% FS max.
Wskazówki instalacyjne
Czujnik poziomu połączony kablem
z obudową elektroniki zanurzony jest
w rurze. Obudowa zawiera
elektronikę, baterię i czujnik
ciśnienia otoczenia. Obudowa
elektroniki zamontowana jest na
końcu rury. Pokrywa ochronna
powinna być oczyszczona z ziemi i
wody przed jej ściągnięciem.
Laptop lub palmtop podłączony
może być w terenie poprzez kabel
komunikacyjny (np. K103A lub
K104A). Wszystkie zarejestrowane
dane mogą być wówczas sczytane,
bądź urządzenie może być
przekonfigurowane. System jest
ustawiony do przesyłania
bezprzewodowego danych poprzez
modem.
Metalowa osłona zapewnia ochronę
przed wpływami atmosferycznymi
oraz wandalami.
Oprogramowanie
LOGGER DCX
umożliwia również
współpracę z
palmtopem (PDA)
Sprzęt / Oprogramowanie
(bezpłatne)
Oprogramowanie konfiguracyjne i
odczytujące jest dostarczane wraz z
kablem K103A.Oprogramowanie jest
kompatybilne z Win2000/NT/XP/ME
i 9X.
Część WRITER umożliwia start i
konfigurację:
- wyswietlanie kanałów pomiarowych
- wskazanie statusu i stanu baterii
- edycja danych początkowych
- bufor pierścieniowy lub normalny
- ustawianie zera
Parametry rejestracji:
- do wyboru kanały ciśnienia lub
temperatury
Metody startu rejestracji:
- czasowy
- w przypadku przekroczenia
ustalonej wartości
- z zaprogramowanym interwałem
Metody rejestracji:
- Interwał (1s..18h) i rejestracja
zdarzeń
- rejestracja przy zmianach ciśnienia
- włacznie/wyłaczanie w progach
ciśnienia
- uśrednianie wybranej liczby
pomiarów
Część READER umożliwia odczyt
i zapisanie danych w pamięci PC.
Zbiór danych, który może być
zaimportowany przez programy
np. EXCEL zawiera następujące
informacje: numer seryjny, zakres
pomiarowy, typ sensora, dane
wstępne, dane odczytu, jednostki,
wartości pomiarowe z datą i
godziną.
Funkcje ogólne:
- wskazanie statusu i stanu baterii
- odczyt zbioru rekordów i
indywidualnych danych
